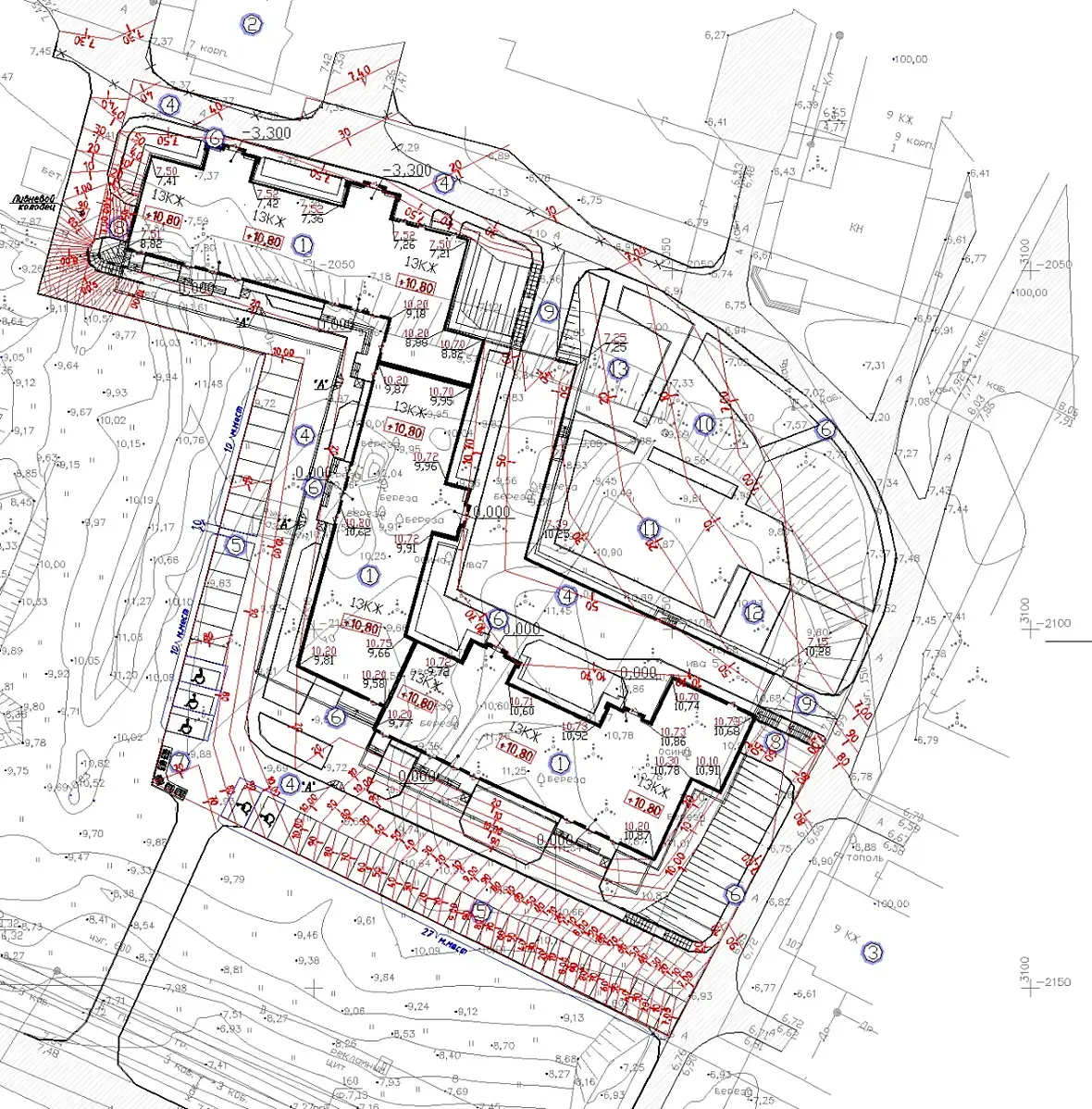

ребята впервые с таким столкнулся, есть двг файл на котором контур дома, который сделан, и есть ландшафт, так понимаю геодезисткие точки так сказать, задача построить ландшафт по эти точкам и в этот ландшафт вписать модель дома, скажите как и куда двигаться, ибо в этом я ничего не понимаю, но хочется или понять ,что это невозоможно , или тут нужны доп материалы, или какие-то другие данные ,или в максе это невозможно, или это делается в стороннем софте, хоть какую-то информацию получить, от того кто в этом разбирается
может имея двг, автокад это сам както может сделать, или както это автоматизировать возможно в другой программе. с кадами любыми не знаком, на уровне новичок так сказать
данных тут достаточно, нужно лишь умение правильно читать вертикальную планировку, ничего невозможного тут нет, от слова совсем, в максе такое делается вообще без каких либо затруднений, если есть понимание процесса, если таких навыков нет, то лучше и не браться, а пробовать делать в свободное время, иначе просто сорвете сроки
Начинаешь с отрисовки дороги. Рисуешь её сплайном сначала, лоупольно расставляя точки вдоль идущей дороги. Этим точкам присваеваешь высоты с твоего генплана. Затем, где надо, безье, всякие скругления. Затем - аутлайн сплайну. Далее либо просто конвертишь дорогу в ЭдитПоли, либо по грамотному - полностью или частично - CrossSection -> Surface. Далее, как дорога готова, выдергиваешь из нё сплайн. Не забудь сделать всем точкам выдернутого сплайна Корнер. Из этого сплайна уже лобаешь тротуар. А потом уже и газон из полученных объектов (точнее их сплайнов) создаёшь. Типа того должно получитсяhttps://prnt.sc/bacl4-JPQIMc
На сайте c 01.09.2011
Сообщений: 266
Украина, г. Харьков
Цитата iLive:
задача построить ландшафт по эти точкам
Вначале желательно еще раз обсудить это с заказчиком, важно ли ему показывать перепады ландшафта. Если да то обозначить что это выйдет намного дороже нежели делать в одной плоскости. Бывает и такое, что заказчику это не особо важно и он не хотел бы за это переплачивать , тем более если там будут ракурсы такие где эти самые перепады не будут видны и просто можно будет закрыть растительностью.
На сайте c 28.09.2006
Сообщений: 4014
Москва / Дубай
Хех, вот кстати прекрасная иллюстрация к недавней теме, где доказывали, что экстерьеры ни капли не сложнее интерьеров, и никаких дополнительных умений для них не нужно.
Хех, вот кстати прекрасная иллюстрация к недавней теме, где доказывали, что экстерьеры ни капли не сложнее интерьеров, и никаких дополнительных умений для них не нужно.
особенно отрисовка по сложному рельефу дорог и дорожек с правильными плоскостями, лестницами, изменением ландшафта под эти эти края дорожек, где-то присыпать, где-то откопать, где-то подпорные стенки и все это должно быть красиво и плавно и перепад высот на весть проект метров 20-30 (привет базам отдыха на берегах рек да и вообще благоустройство пляжных зон)
На сайте c 02.07.2014
Сообщений: 3419
Ярославль, Москва
Цитата Spark:
Хех, вот кстати прекрасная иллюстрация к недавней теме, где доказывали, что экстерьеры ни капли не сложнее интерьеров, и никаких дополнительных умений для них не нужно.
Вы просто про разные вещи говорили. Ты про весь комплекс работ, начиная с проектирования, а оппонент про сборку сцены под рендер из готовых объектов.
ck_petya речь не о проектировании, а именно о визе, да и в экстерьерах готового как правило ничего не бывает, ну кроме зеленки и всякой мелочи вроде лавок, фонарей и прочего, все остальное надо самому моделить, если виз в одно лицо делается
Не уверен, что сами дома моделит визер. Если это один дом, а не комплекс, то возможно (но и то, сомневаюсь).
По разному бывает. Но в 80% случаев модели на букву Г..... и проще с нуля перемоделить чем править то что прислали. Можно перемоделить быстро относительно используя как реф готовую модель, но бывает засада с размерами, материалами. По этому в любом случае открываем чертежи и все сверяем а это куча времени и при отсутствии опыта вы (условно) это время и работу не закладывали ни в сроки ни в цену.........и получается попадос!
По этому, если заказчик говорит - модель готова, вам только свет настроить и рендер нажать (условно), не ведитесь. Если прозвучала такая фраза, вникать нужно на 200% еще до озвучивания сроков и стоимости! И когда начинаешь задавать дополнительные вопросы по проекту часто заказчик пропадает. Так как он то себе уже "нарисовал" что все просто а вы тут вопросы усложняете).
Так что только с опытом интерьерки в архвиз лучше не лезть.......вернее можно если позволяют сроки и вы быстро умеете находить решения разных вопросов.
PS в архвизе соблюдение размеров при моделировании обязательно! Это из недавнего.........решил делегировать моделинг зданий как то, человек сказал что профи! Прислал скрины сетки, вроде норм. В итоге модели не сходятся с чертежами на пол метра! И человек мне говорит - это ж архвиз, зачем тут точность!
PPS из чертежей с вертикалкой легко поднять геометрию в Civil 3D, потом экспорт в макс и используя полученную геометрию в качестве рефа смоделировать уже нормально.
На сайте c 02.07.2014
Сообщений: 3419
Ярославль, Москва
Brigg, в этом плане мне проще. Я с обратной стороны баррикад. Делаю модель здания по чертежам, иногда по гравюрам (благо, знания и опыт позволяют), дальше отдаю под текстуринг и визуал другому спецу. Поэтому и удивляюсь, как можно в одно лицо проектировать, моделить, текстурить, собирать, настраивать и визуализировать сцену? Это же получается, либо овердофига времени, либо сомнительное качество.
Brigg, в этом плане мне проще. Я с обратной стороны баррикад. Делаю модель здания по чертежам, иногда по гравюрам (благо, знания и опыт позволяют), дальше отдаю под текстуринг и визуал другому спецу. Поэтому и удивляюсь, как можно в одно лицо проектировать, моделить, текстурить, собирать, настраивать и визуализировать сцену? Это же получается, либо овердофига времени, либо сомнительное качество.
У меня так 80% проектов. Получаю чертежи и все. По качеству и времени заказчиков устраивает. Почти все заказчики строительные компании, девелоперы. Часто заказчиками выступают крупные студии CG когда у них не хватает своих рук. Вот кстати, специалистов не хватает совсем в области коммерческого архвиза, во всех студиях с кем работаю говорят о нехватке кадров. А проектов завались просто. Строительство идет в любой кризис! И да, если работаю как субподряд для студий, то модели почти всегда присылают и почти всегда нормальные!
все как описал ComDukat, от себя добавлю - после отрисовки всех сплайнов по ключевым точкам - можно использовать cityscape. хотя он проецирует и по просто прямым линиям на ландшафт - но это такое себе.
точки по высотам и в меш. всякие свистелки ввиде бордюров , съездов итд - или руками или вот ситискейп. да и другие есть плагины.
