неккоректная работа модификатора sweep

Автор
Сообщение
На сайте c 04.10.2019
Сообщений: 18

Здравствуйте!

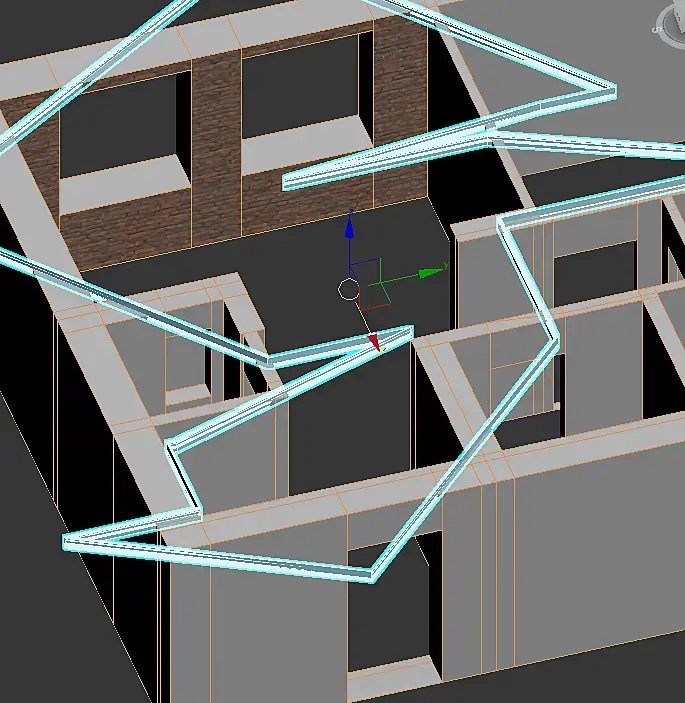

нарисовала линией форму плинтуса. Обвела контуры стен линией, применила модификатор sweep - use custom section- форма линия плинтуса. В итоге идет искажении полностью модели. Все точки на одной высоте. Может подскажите в чем дело?

На сайте c 22.09.2006
Сообщений: 253
Покажите настройки sweep
На сайте c 04.10.2019
Сообщений: 18
Цитата dimonty:
Покажите настройки sweep

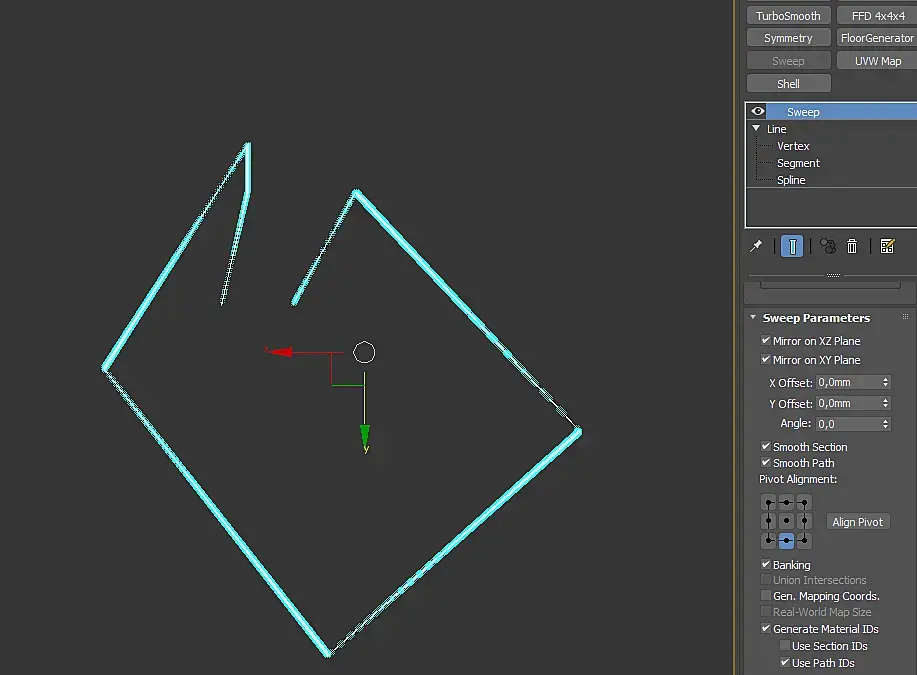

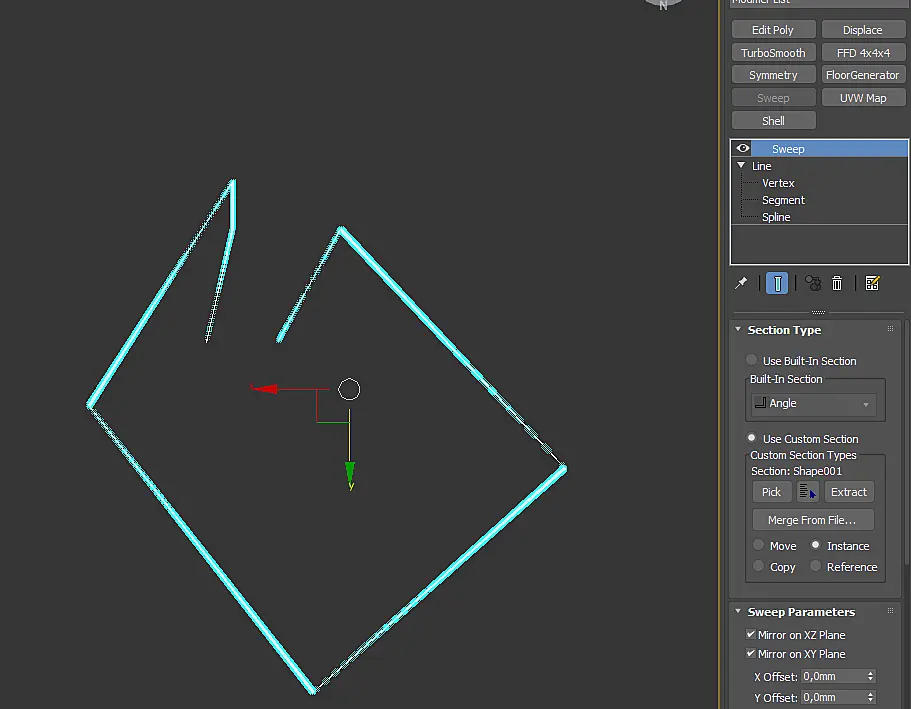

Вот...

с другими лайнами в модификаторе тоже самое!

Все точки на одной линии

На сайте c 03.05.2012
Сообщений: 585

Несколько вопросов и догадки:

1)когда применяете свип к другим сплайнам, типа круга, такое происходит?

2)вы обводили стены в проекции топ с привязкой 2,5 или в перспективе с привязкой 3d?

Если с привязкой 3d, тогда может быть подобный глюк, и он же происходит, если снять сплайн с геометрии через криэйт шейп

можно ещё попробовать сделать reset XForm сплайну и только потом назначить свип

На сайте c 04.10.2019
Сообщений: 18

Цитата Anya90:

Несколько вопросов и догадки:

1)когда применяете свип к другим сплайнам, типа круга, такое происходит?

2)вы обводили стены в проекции топ с привязкой 2,5 или в перспективе с привязкой 3d?

Если с привязкой 3d, тогда может быть подобный глюк, и он же происходит, если снять сплайн с геометрии через криэйт шейп

можно ещё попробовать сделать reset XForm сплайну и только потом назначить свип

1) когда применяю к этим же линиям модификатор свип, все ок, но как только нажимаю пик-выбрать форму, происходит такое искажение. При этом брала готовую модель плинтуса и снимала через ребра -форму. Возможно здесь глюк какой-то....

2) рисовала линию по помещению с привязкой и 3, 2,5, 2....все одно и тоже....

Сейчас попробую вручную прорисовать линией форму плинтуса, и попробовать модификатор свип

можно ещё попробовать сделать reset XForm сплайну и только потом назначить свип

а это что такое?

обвела сам этот контур формы плинтуса - линией , и через модификатор свип все сделала...

Все получилось! Как вы и сказали глюк через сплайн с геометрии через криэйт шейп!!!!

Всем большущее спасибо!!!!!!!!!

На сайте c 28.09.2006
Сообщений: 3822
Москва / Дубай

Поверни профиль, чтобы он располагался в проекции Top.

Сделай ему Reset XForm.

Конвертируй в сплайн.

На сайте c 23.02.2010
Сообщений: 5266
Саракш

У меня такая фигня, если сечение из корела экспортирую через AI, Reset XForm не помогает, примерживание к новому сплайну тоже не даёт результатов, только новый сплайн нарисовать с привязкой к импортированному.

 Обведите сечение новым сплайном и будет вам счастье.

На сайте c 31.03.2008
Сообщений: 1104
Москва
Цитата Капустка:
Reset XForm не помогает

А можете выложить какой-нибудь такой больной сплайн? Любопытно в этого пациента палкой потыкать.

На сайте c 23.02.2010
Сообщений: 5266
Саракш
Цитата -NiK-:
Цитата Капустка:
Reset XForm не помогает

А можете выложить какой-нибудь такой больной сплайн? Любопытно в этого пациента палкой потыкать.

 ок, как в очередной раз чудить начнёт я вам пришлю, причём это не систематический баг, можно раз десять экспортнуть кривую в макс и всё будет ок, а одиннадцатая начинает чудить, причём ни с   lathe не работает корректно ни со sweep ни с другими модификаторами которые берут за основу сплайн.

На сайте c 01.07.2009
Сообщений: 56
Украина. Ровно

1) когда применяю к этим же линиям модификатор свип, все ок, но как только нажимаю пик-выбрать форму, происходит такое искажение. При этом брала готовую модель плинтуса и снимала через ребра -форму. Возможно здесь глюк какой-то....

Корень проблемы в этом

При этом брала готовую модель плинтуса и снимала через ребра -форму.

На сайте c 23.02.2010
Сообщений: 5266
Саракш
Цитата olas:
Корень проблемы в этом При этом брала готовую модель плинтуса и снимала через ребра -форму.

 Естественно

 Самое очевидное, что  Pivot остался от профиля, далеко за пределами снятого сплайна, для начала я бы посоветовал установить pivot по центру по всем осям и потом сделайте Reset XForm, если и это не поможет, то проще обрисовать, чем искать баг.
