Давайте соберем тут все работающие методы подсчета площадей стен. Задача: интерактивными каталогами посчитать разные материалы в одной комнате, длину плинтуса/карниза, несколько видов отделки, площади покрытий, площади пола (два вида - паркет/плитка). Какими вариантами можно делать плинтус, карниз, молдинги на стенах?

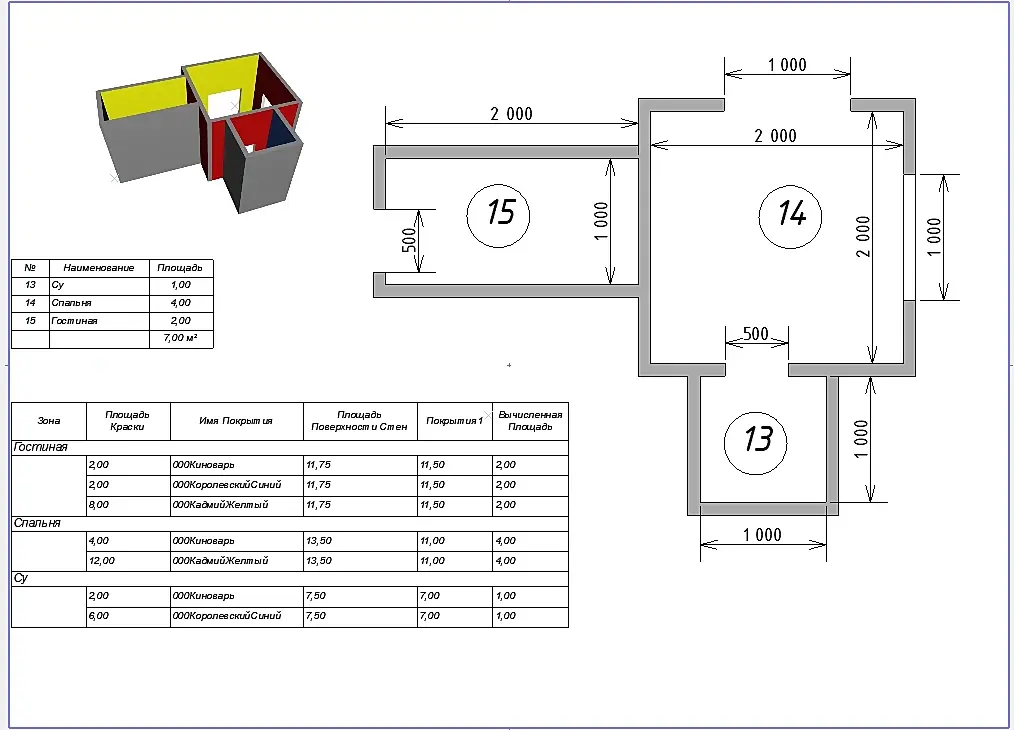

Начал делать покрытиями и расчетами в зоне - но есть проблема - не считает проемы, или считает, что стена покрашена с противоположной стороны.

Для разбора кидаю файл (22 архикад). https://yadi.sk/d/7alXEwuH25wrBw

На сайте c 25.06.2007
Сообщений: 1506
Россия
22 пока у меня не установлен, не могу посмотреть ваш файл. Но насчёт молдингов вроде как в 23 версии появилась возможность стыковать балки и колонны под углом 45 градусов, вполне себе выход. Плинтус/карниз делаю стенами со сложным профилем.
На сайте c 15.04.2016
Сообщений: 982
Москва
Uraken Лучше в ArchiCAD-20. Раньше для подсчета длины плинтуса/карниза использовал Lab pp-калькулятор, потом забросил. Связывался с ними, дополнительно за деньги добавили пару функций.
На сайте c 17.12.2009
Сообщений: 8059
РЕГИОН 13
Цитата Uraken:
Начал делать покрытиями и расчетами в зоне - но есть проблема - не считает проемы,

интересное кино. Неужели в арчике все настолько тупо?
На сайте c 26.07.2008
Сообщений: 3966
Москва
Цитата Зондер:
Цитата Uraken:
Начал делать покрытиями и расчетами в зоне - но есть проблема - не считает проемы,

интересное кино. Неужели в арчике все настолько тупо?

Либо я чего-то не понял, но возился целый день, нужного параметра не нашел.

На сайте c 17.12.2009
Сообщений: 8059
РЕГИОН 13
Цитата Uraken:
Либо я чего-то не понял, но возился целый день,

Так и я про то. Прога, заточенная под архитектуру не должна предполагать каких-то замученных поисков простых решений.

Люди добрые, поучаствуйте в обсуждении, плиз!

На сайте c 26.09.2006
Сообщений: 5194
Белокаменная

Для подсчёта, я не пользуюсь Зоной.

В большинстве случаях, на одной стене бывает разные отделочные материалы, и одной стеной всё это не показать. Поэтому я в каждом помещении делаю тонкий слой, 1мм, из стены, и считаю поверхность этих слоев. Фильтрую через ID.

Заморочено конечно, но я уже привык.

На сайте c 23.01.2016
Сообщений: 883
Цитата sagava:
Заморочено конечно, но я уже привык.

Да, я раньше тоже заморачивался по-разному. Но потом пришел к выводу, что руками по разверткам посчитать быстрее и, главное - надежнее. (если не сто этажей, конечно.)

На сайте c 26.07.2008
Сообщений: 3966
Москва
Цитата sagava:

Для подсчёта, я не пользуюсь Зоной.

В большинстве случаях, на одной стене бывает разные отделочные материалы, и одной стеной всё это не показать. Поэтому я в каждом помещении делаю тонкий слой, 1мм, из стены, и считаю поверхность этих слоев. Фильтрую через ID.

Заморочено конечно, но я уже привык.

да тоже к этому склоняюсь, что это единственный рабочий вариант. А как с проемами? Пустыми проемами дублируешь? И если все надо сдвигать, этож довольно геморно выловить все изменения.

тут перец https://www.youtube.com/watch?v=DbI8d0xSgf4  использует эксель с макросами, вообще замороченно. Стало интересно, в архикаде простым способом что, нельзя посчитать площади покрытий? Это ж смешно

Еще я видел способ с построением для каждой стены своего профиля (в котором учитываются материалы), но тоже не особо легко, хотя более автоматизировано для последующих изменений.

На сайте c 26.09.2006
Сообщений: 5194
Белокаменная
Цитата Uraken:
А как с проемами? Пустыми проемами дублируешь?

Да

Цитата Uraken:
И если все надо сдвигать, этож довольно геморно выловить все изменения.

Не так часто такое бывает. Но приходится делать. Я для себя решил что это самый оптимальный способ.

Еще есть очень классный инструмент, Аксессуары стен, но он считает площадь двойную.

На сайте c 06.04.2014
Сообщений: 40
Тема очень актуальная! Пробовал тоже разными способами. Даже если считать через площадь покрытия стен, пола и т.д. приходиться не слабо так посидеть что бы это все потом автоматически посчитало. Так что пока что я остановился на зонах для напольных и потолочных покрытий, а стены в ручную на развертках. В общем печалька. В Revit та же фигня??? Или там по нормальней есть варианты решения этих проблем?
На сайте c 26.09.2006
Сообщений: 5194
Белокаменная
Цитата Uraken:
Еще я видел способ с построением для каждой стены своего профиля

Пытался так же делать. Но преимущества не нашел, перед СЛОЕМ стены.

На сайте c 26.07.2008
Сообщений: 3966
Москва
Цитата sagava:
Аксессуары стен, но он считает площадь двойную

Ну можно в формулах поделить на 2 ))

На сайте c 26.09.2006
Сообщений: 5194
Белокаменная
Цитата Uraken:
Ну можно в формулах поделить на 2 ))

Ни как не дойду до формул.
На сайте c 25.06.2007
Сообщений: 1506
Россия
Цитата sagava:
Поэтому я в каждом помещении делаю тонкий слой, 1мм, из стены, и считаю поверхность этих слоев

Я также делаю, только у меня отдельным слоем штукатурка идёт, поэтому этот слой вроде как и так есть. Несколько напрягает, что в этом слое нужно проёмы отдельно делать от основных стен.

А не пробовали wall covering? В нём проёмы по крайней мере сами строятся и передвигаются вместе с основной стеной.

На сайте c 26.09.2006
Сообщений: 5194
Белокаменная
Цитата Bruce:
А не пробовали wall covering?

Если ты про CadImage, то я не пробовал.
На сайте c 25.06.2007
Сообщений: 1506
Россия
Цитата sagava:
Цитата Bruce:
А не пробовали wall covering?

Если ты про CadImage, то я не пробовал.

Да, про него, всё хочу попробовать посчитать, но так руки и не дошли пока разобраться до конца.
На сайте c 11.09.2015
Сообщений: 88
Москва
Думаю в этом разделе будет актуален вопрос про подсчёт объемов. Не получается точно сосчитать объём слоя в многослойной конструкции, когда пересчитываю руками - получается небольшая ошибка, которая перерастает в огромную, когда считается большое количество элементов. В идеале была бы кнопка, нажимаешь и во всем проекте на определенных слоях считался бы объём строительного материала, не важно в чем перекрытии, стене, морфе, крыше, многослойной конструкции оболочке, профиле. Пытаюсь настроить такой каталог, пока не выходит. Иногда строители просят посчитать объём, очень облегчило бы жизнь, тут важно, что бы архикад точно посчитал. А площади я тоже считаю при помощи стенок, дублирую в них проемы, если нужно потом двигать, что бывает очень редко, пользуюсь бегущей рамкой, более простого решения не нашел.
На сайте c 26.09.2006
Сообщений: 5194
Белокаменная
Цитата Pro100dov:
.....Не получается точно сосчитать объём слоя в многослойной конструкции, когда пересчитываю руками - получается небольшая ошибка, которая перерастает в огромную, когда считается большое количество элементов......

А может разница из-за пересечения конструкций? Ты учитывал такие нюансы?

На сайте c 11.09.2015
Сообщений: 88
Москва
Цитата sagava:
Цитата Pro100dov:
.....Не получается точно сосчитать объём слоя в многослойной конструкции, когда пересчитываю руками - получается небольшая ошибка, которая перерастает в огромную, когда считается большое количество элементов......

А может разница из-за пересечения конструкций? Ты учитывал такие нюансы?

Да, просто попробуй сделать из многослойной конструкции угол и посчитать объем любого слоя, потом посчитай от руки площадь в плане и умнож на высоту, значение будет отличатся от архикада, в сцене кроме угла ничего нет, ничего его не пересекает. Получается он считает объем как-то примерно.
