помогите с кровлей

Автор
Сообщение
Репутация: 0
На сайте c 14.09.2017
Сообщений: 8

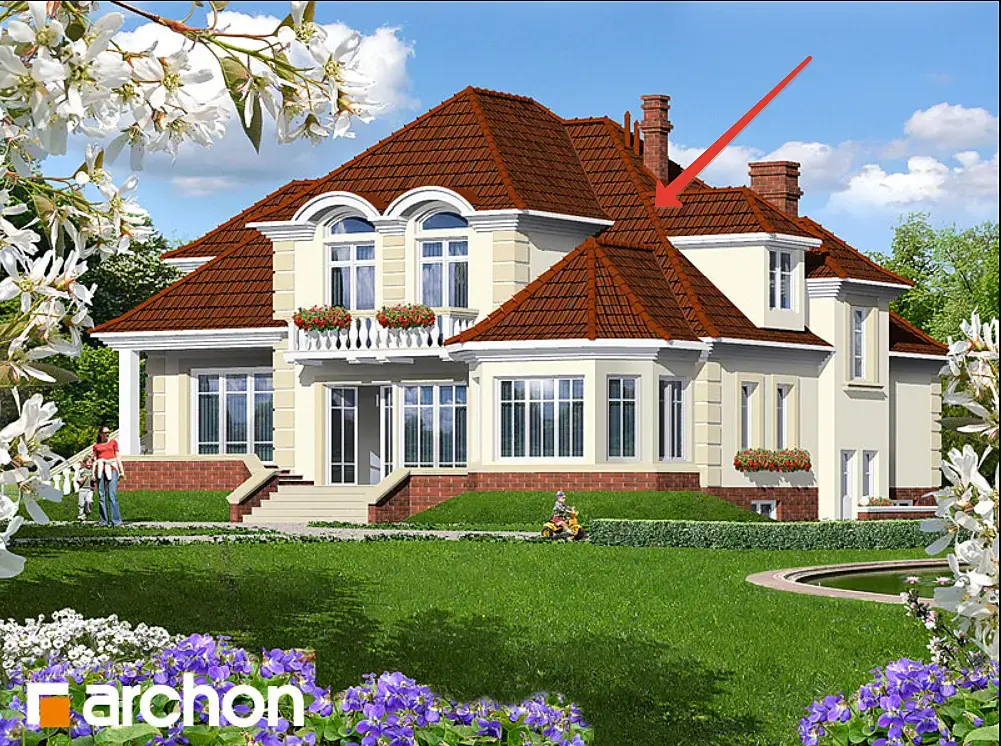

Всем привет,прошу помощи у вас с данной кровлей в архикаде.Учусь на 3-м курсе с таким встречаюсь впервые,учусь по видео-урокам

PS: в кровле даны следующие условия: кровля 4-скатная ,с уклоном 42 градуса, translation missing: ua.i. 35 градусов,конструкция кровли деревянная

На сайте c 08.08.2008
Сообщений: 257
Москва
Кровля как кровля, в чем проблема-то?
На сайте c 25.02.2009
Сообщений: 2591
Липецк projectbp.ru
Цитата emmusik:
Всем привет,прошу помощи у вас с данной кровлей в архикаде.

там плоскости лежат в одной плоскости, просто разграничены круглой черепицей, зачем-то

Репутация: 0
На сайте c 14.09.2017
Сообщений: 8
просто учусь только работать в программе,с таким встречаюсь впервые.В институте ничего не объсняют....
На сайте c 26.09.2006
Сообщений: 5061
Белокаменная
emmusik задайте вопрос.
Репутация: 0
На сайте c 14.09.2017
Сообщений: 8

Цитата Kaiwas:
Цитата emmusik:
Всем привет,прошу помощи у вас с данной кровлей в архикаде.

там плоскости лежат в одной плоскости, просто разграничены круглой черепицей, зачем-то

не могу понять как мне это нарисовать в Архикад,

какой первый шаг?

Нарисовать две кровли, первую на 1-ом этаже,а вторую на мансарде,

или из одной добиться такого результата?

https://yadi.sk/d/x1HBTldi4ZOaAw  вот до чего дошла

Цитата sagava:
emmusik задайте вопрос.

в предыдущем посте написала)

На сайте c 25.02.2009
Сообщений: 2591
Липецк projectbp.ru
отрезать лишнее. Уж что-то, а крыши в архикаде точно удобно делались, на сколько я помню (не видел архикад уже лет 10)
Репутация: 0
На сайте c 14.09.2017
Сообщений: 8
Цитата Kaiwas:
отрезать лишнее. Уж что-то, а крыши в архикаде точно удобно делались, на сколько я помню (не видел архикад уже лет 10)

Спасибо за помощь,

постом выше написала до какого я этапа дошла

На сайте c 15.08.2012
Сообщений: 2
Разбить крышу на односкатную и в дальнейшем редактировать. Уроки по крышам https://youtu.be/QXvygoRIw6w https://youtu.be/FC5sIaStWX4
Репутация: 0
На сайте c 14.09.2017
Сообщений: 8
Цитата Gorlg:
Разбить крышу на односкатную и в дальнейшем редактировать. Уроки по крышам https://youtu.be/QXvygoRIw6w  �https://youtu.be/FC5sIaStWX4

Спасибо за видео.Уже смотрела эти видео-уроки.
Как я раньше и писала,не могу понять как делать. Именно одну кровлю на все два этажа или две разных,которые скатами соединятся друг в друга.

На сайте c 11.09.2015
Сообщений: 88
Москва
Цитата emmusik:
Цитата Gorlg:
Разбить крышу на односкатную и в дальнейшем редактировать. Уроки по крышам https://youtu.be/QXvygoRIw6w   �https://youtu.be/FC5sIaStWX4

Спасибо за видео.Уже смотрела эти видео-уроки.
Как я раньше и писала,не могу понять как делать. Именно одну кровлю на все два этажа или две разных,которые скатами соединятся друг в друга.

Проще всего собирать такие кровли из односкатных, нарисуй на плане предполагаемый эскиз крыши затем построй по нему крышу из односкатных

На сайте c 08.08.2008
Сообщений: 257
Москва

Я бы сделала одну многоскатную, потом скопировала, у одной бы "юбочку" отрезала, у другой оставила, а отрезала верх. Угол торца задать вертикальный. Углы наклона бы задала какие надо. Ну и вставные скаты так же. На одном этаже или на разных - от цели проекта зависит.

А вообще - хотелось бы разрез глянуть, чисто любопытство.)
