При применении модификатора Shell к сплайну сплайн исчезает

Делаю потолок с отверстиями по точечные светильники.

Использую сплайн (rectangle + circle) + Shell.

Всё нормально работало, но сейчас почему-то есть одно отверстие, сделав которое Shell перестаёт работать.

Причём если его сместить на 30-50 мм от места, где мне нужно отверстие - всё снова работает.

Помещаю его на нужное мне место - при применении Shell сплайн исчезает.

Merge в чистую сцену делал.

Проверял геометрию сплайна - все сегменты сплайна объединены и в одной плоскости.

Самое странное то, что Максу "не нравится" именно место для одного из отверстий.

Что ещё можно проверить и сделать, чтобы всё нормально заработало?

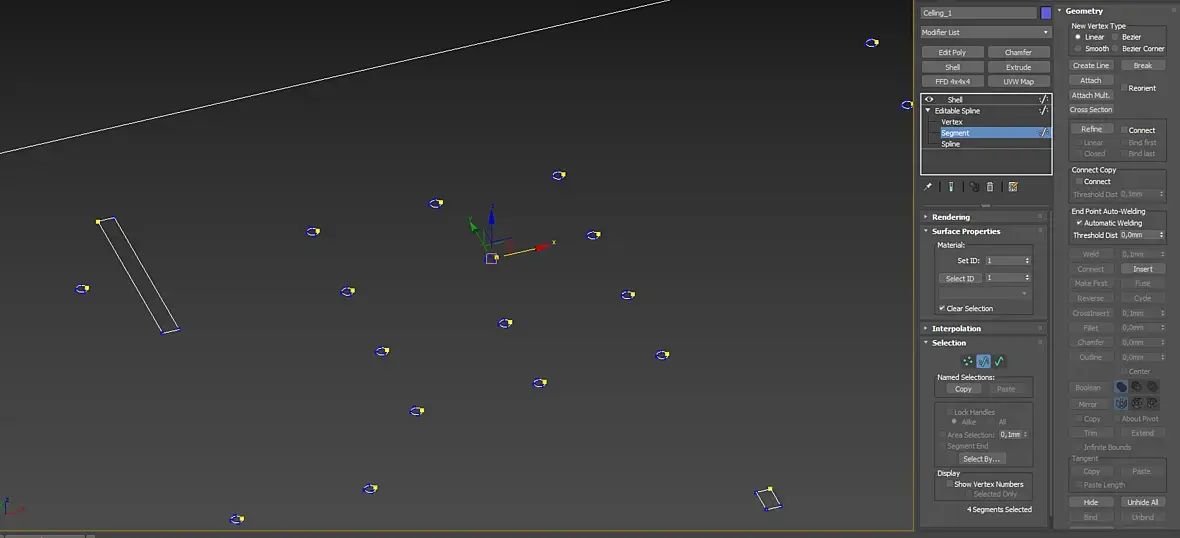

Размещение отверстия, при котором всё нормально работает:

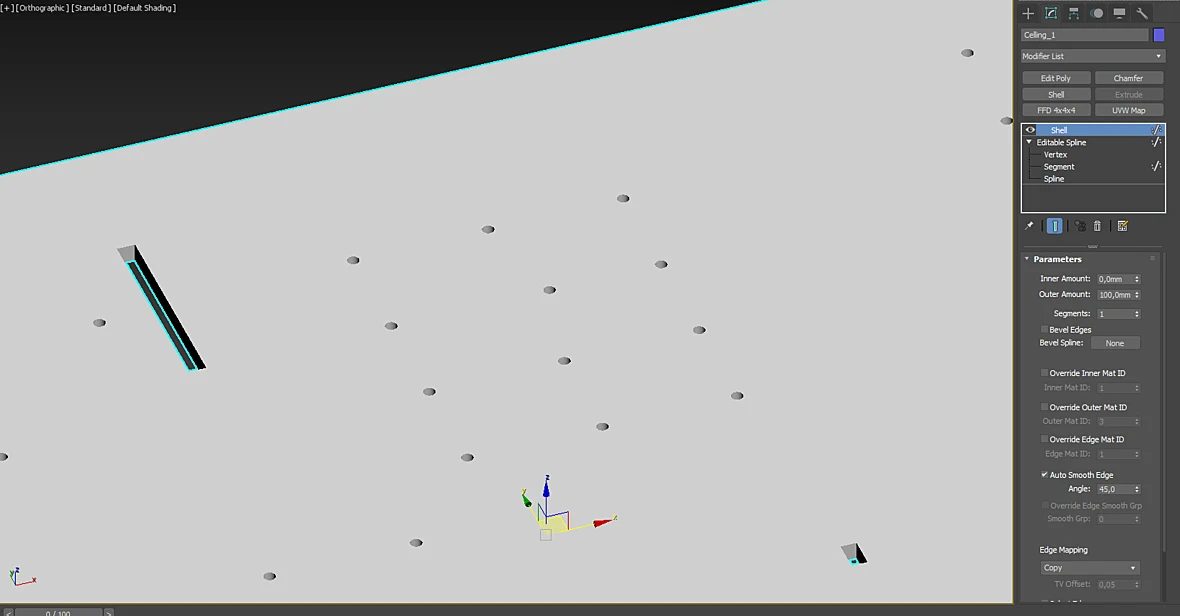

Shell срабатывает:

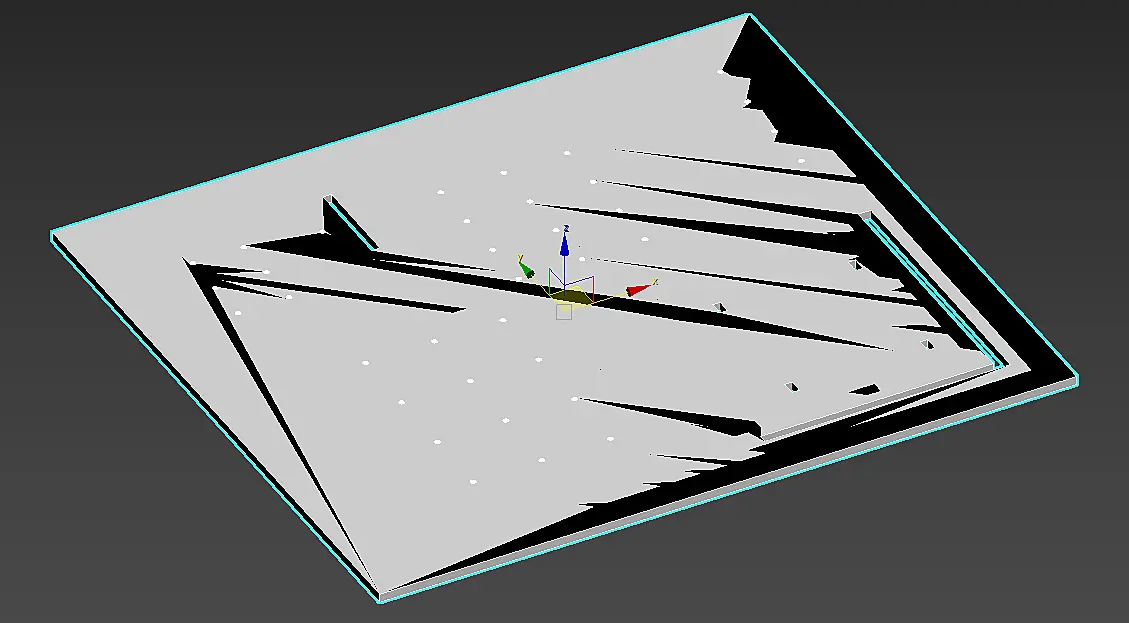

Если отверстие под светильник переместить по "Х" в ряд к остальным (чтобы всё было симметрично по сетке) - Shell уже не работает.

Косяк сплайнов, когда много мелких вложенных сплайнов.

Обычно достаточно сдвинуть на 3-5 мм

Выделите самые длинные прямые участки и сделайте им divide штук на 10-20. Может помочь, макс не справляется с триангуляцией такой сетки.

Еще проверьте extrude вместо шелла. И интерполяцию сплайна как можно ниже.

К сожалению, на 3-5 мм почему-то в моём случае не достаточно(

Приходится двигать так, что circle уходит за пределы светильника.

Если решение только двигать - это конечно печально.

Попробуй другой круг двигать.

Иногда помогает просто добавление точек на внешний сплайн.

Помог divide отрезков по периметру на 20 и тех что внутри на 5.

Shell нормально сработал.

Extrude правда тоже нормально сработал даже без divide) Буду его и использовать.

Большое спасибо всем, кто откликнулся!

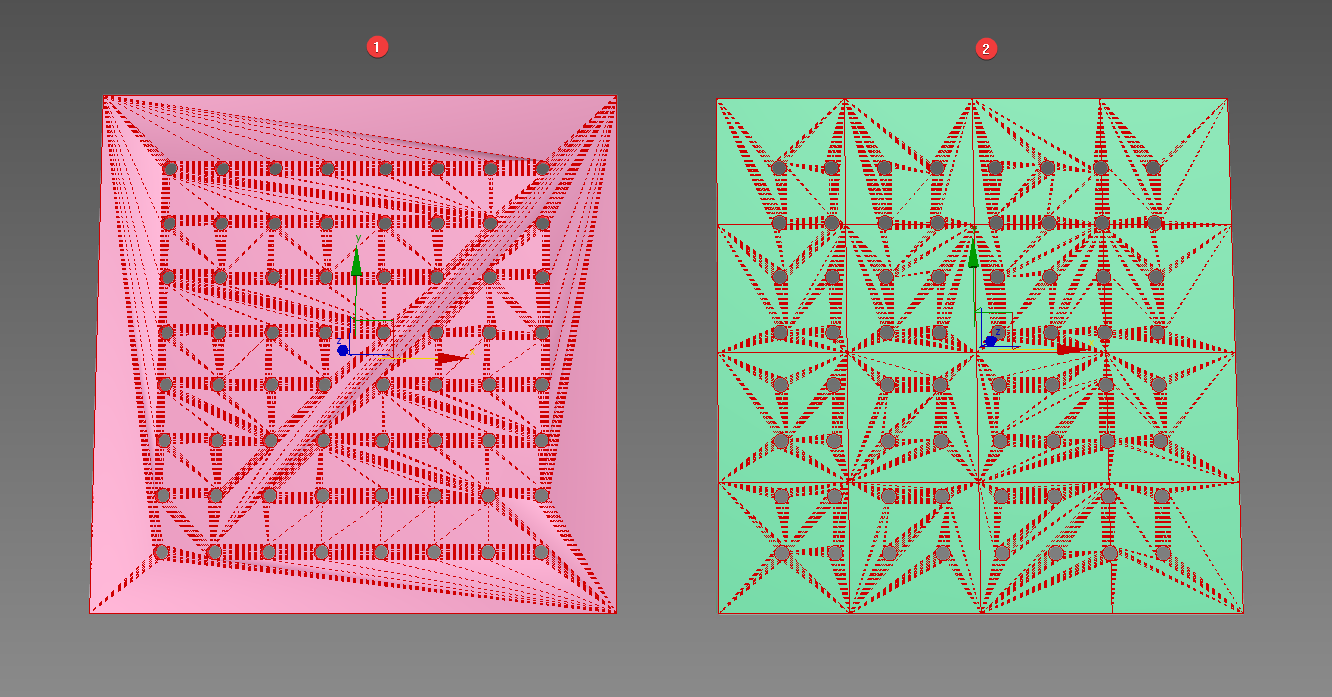

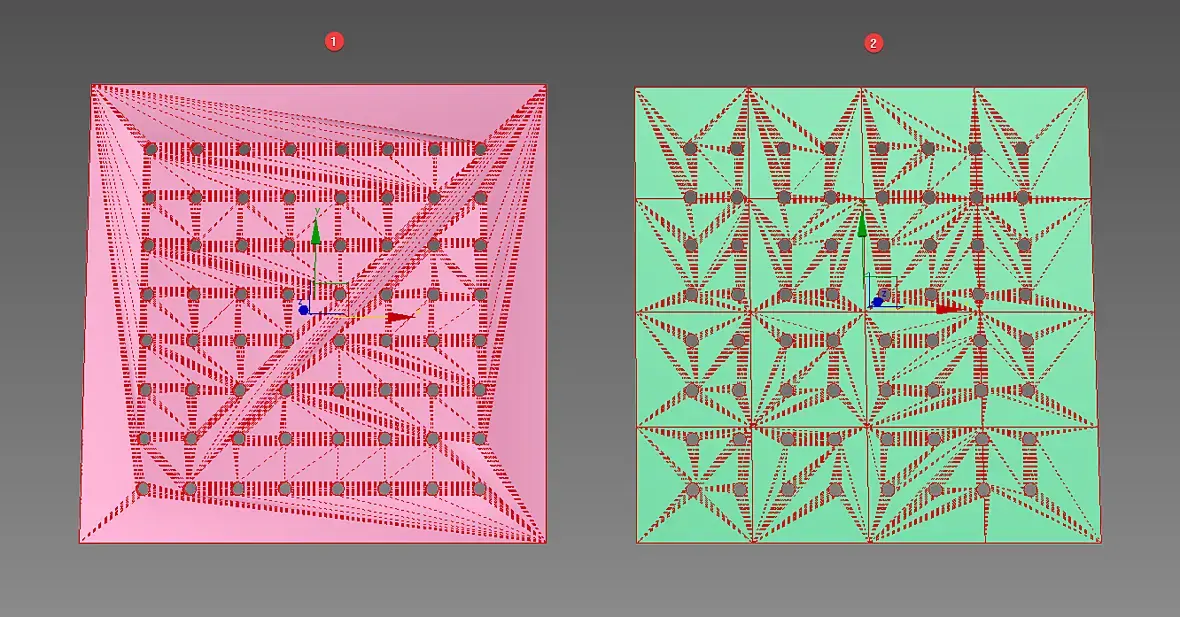

Слева (1) сплайны с дырками и экструд.

Справа (2) булинь тех же экструднутых сплайнов из плейна 4х4.

Обратите внимание на самые длинные эджи которые проходят аж через весь меш, в этом основная проблема с триангуляцией таких дырявых сплайнов.

Дело не в том, что следует всегда использовать булинь в подобных задачах, а в том как именно решить проблему с триангуляцией. Зачастую добавление вершин на внешний сплайн помогает, но это может не избавить от проблем в центре меша.

Именно это и сделал, помогло, спасибо.

если не ретопить и без плагинов\скриптов, то лучше отверстия ставить на пересечении эджей

А потом конвертируйте в меш и полюбуйтесь. А лучше в поли

Я сделал это за 2 секунды левой ногой, чтобы показать длинные эджи, а не идеальную сетку :) Ну и конечно вы правы

Жесть ещё та получается)

Сам метод (Сплайн + Шелл/Экструд) для потолка мне кажется очень удобным и в изначальном построении и в дальнейшем редактировании.

При этом сетка получается, мягко говоря, не корректная)

Выглядит страшно, но на что это глобально влияет, если в сцене это, как правило, только потолок так сделан.

Ну может ещё пол - там так удобно делать ниши под конвекторы.

Сложно дать универсальный ответ.

Возможные проблемы видны прямо во вьюпорте, проявят ли они себя на рендере и как именно это другое дело.

Если нужно из сплайна вырезать пару дырок, то я могу понять нежелание портить стэк булинем или заморочиться полигональным моделированием. Вырезать из сплайнов дыры в конце концов не запрещено :)

Нужно просто понимать, что в сложной ситуации (например много дырок) вместо дурацкой борьбы через добавление точек и смещение элементов вы должны просто взять и использовать более надежный метод.

Если вы боитесь за параметрику и поэтому делаете дырявые сплайны, то вот вам пример как можно получить очень сложную конфигурацию дырок с нормальной сеткой и при этом сохранить параметрику.

https://drive.google.com/uc?id=1YSSUkEuMG7KF2Cm_UscTrV0i5c_s3RuJ

Только не надо в базу 3ддд так моделить, это вам для потолков :)

Цитата alexdemua:

А почему бы не сделать шелл когда он работает и потом уже руками не подвинуть нужное отверстие на своё место?

Может я мазохист и у меня куча свободного времени(нет), но я всегда нарезаю отверстия под светильники слайс плейнами и потом экструд нужных полигонов. Делаю меш потолка, расставляю светильники, потом выделаю полигон нижней плоскости и погнали. Уходит +- минут 5 на потолок. Но я почти всегда использую одну и ту же модель круглых спотов, которые подходят под квадратное отверстие.

Потому что у тебя поверхность триангулируется так, что при подвижках дырок у тебя с большой долей вероятности поплывёт сетка на других отверстиях.
