Проблемы при сглаживании

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
versatti
Активность: 273
На сайте c 31.08.2011
Сообщений: 272
г.Астана

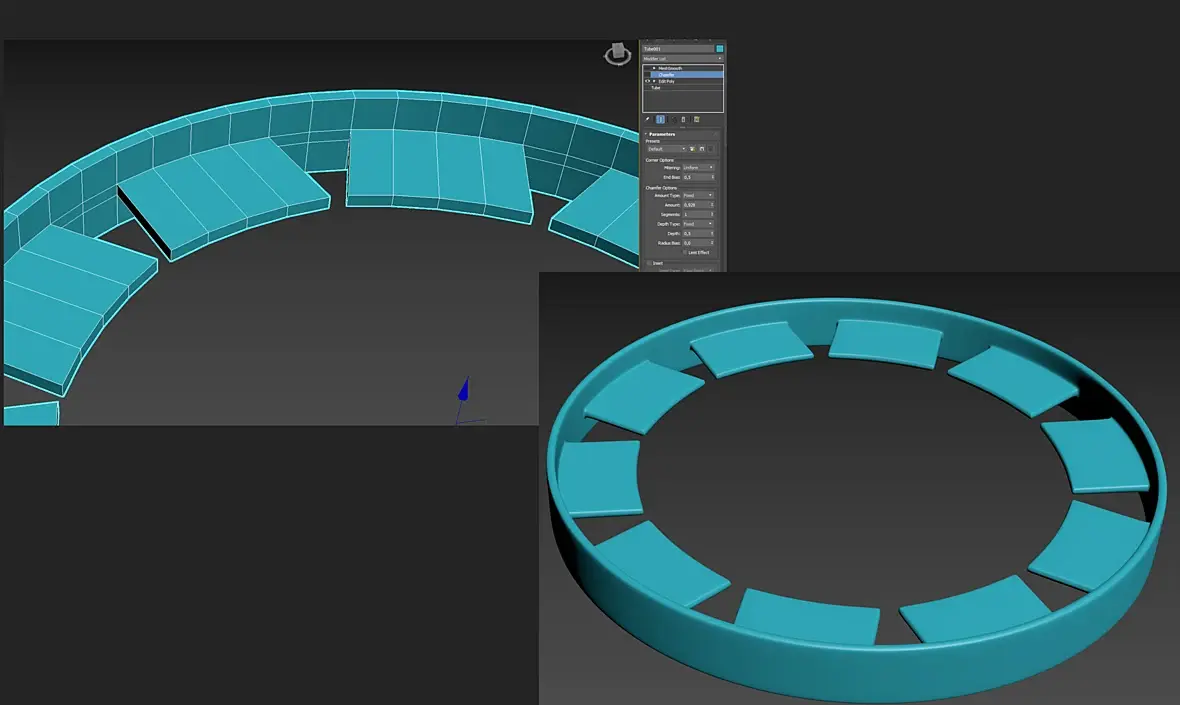

Ребята, знающие моделлеры, подскажите плиз, почему возникают такие проблемы при сглаживании, как нужно добавлять ребра на таком соединении для правильной фаски, с opensbdv вообще дичь, интересует именно реение проблемы в моделлинге, без corona round edges, спачсибо

Вставить имя в ответ
Перейти в профиль
Капустка
Активность: 22347
На сайте c 23.02.2010
Сообщений: 5724
Саракш
я знаю как !
Вставить имя в ответ
Перейти в профиль
ViTcore
Активность: 5537
На сайте c 25.05.2015
Сообщений: 1083
крск
Цитата Капустка:
я знаю как !

моё увожение

Вставить имя в ответ
Перейти в профиль
MikhailMekhanik
Активность: 115
На сайте c 27.12.2016
Сообщений: 109
Україна, Київ
Цитата versatti:
Ребята, знающие моделлеры, подскажите плиз, почему возникают такие проблемы при сглаживании, как нужно добавлять ребра на таком соединении для правильной фаски, с opensbdv вообще дичь, интересует именно реение проблемы в моделлинге, без corona round edges, спачсибо

у вас сетка неправильно построена чтобы сглаживание работало как вам нужно, учите уроки в ютубе

Вставить имя в ответ
Перейти в профиль
dontpiter
Активность: 2398
На сайте c 16.03.2016
Сообщений: 2145
Москва
слежу за этой темой.
Вставить имя в ответ
Перейти в профиль
Bestviz
Активность: 5354
На сайте c 21.08.2013
Сообщений: 3242
Не резиновая
Между лопостями не хватает поперечных граней.
Вставить имя в ответ
Перейти в профиль
vlad88008
Активность: 170
На сайте c 15.08.2020
Сообщений: 27
Россия
Ну проблемы такие, потому что вы сделали к вертикальным эджам, которые должны сглаживаться, саппорт лупы, но я недостаточно знающий моделей, чтобы сказать как гарантированно это решить. Попробуйте добавить горизонтальные саппорты на кольцо и закончить вертикальные, соединя их с горизонтальными эджами. Если вы что-то поняли из моих неумелых объяснений, конечно.
Вставить имя в ответ
Перейти в профиль
Sidches
Активность: 118
На сайте c 03.05.2014
Сообщений: 60

А если, как вариант, сделать лопасти выходящими из "углов" внешней рамки, тогда можно и чамфер заюзать, просто направление к размышлениям smiley-smile.gif

А еще лучше, если на каждую лопасть будет 3-4 грани выходить

Вставить имя в ответ
Перейти в профиль
Bestviz
Активность: 5354
На сайте c 21.08.2013
Сообщений: 3242
Не резиновая
Retopologi в помощь
Вставить имя в ответ
Перейти в профиль
ishomyakov
Активность: 600
На сайте c 22.06.2020
Сообщений: 14

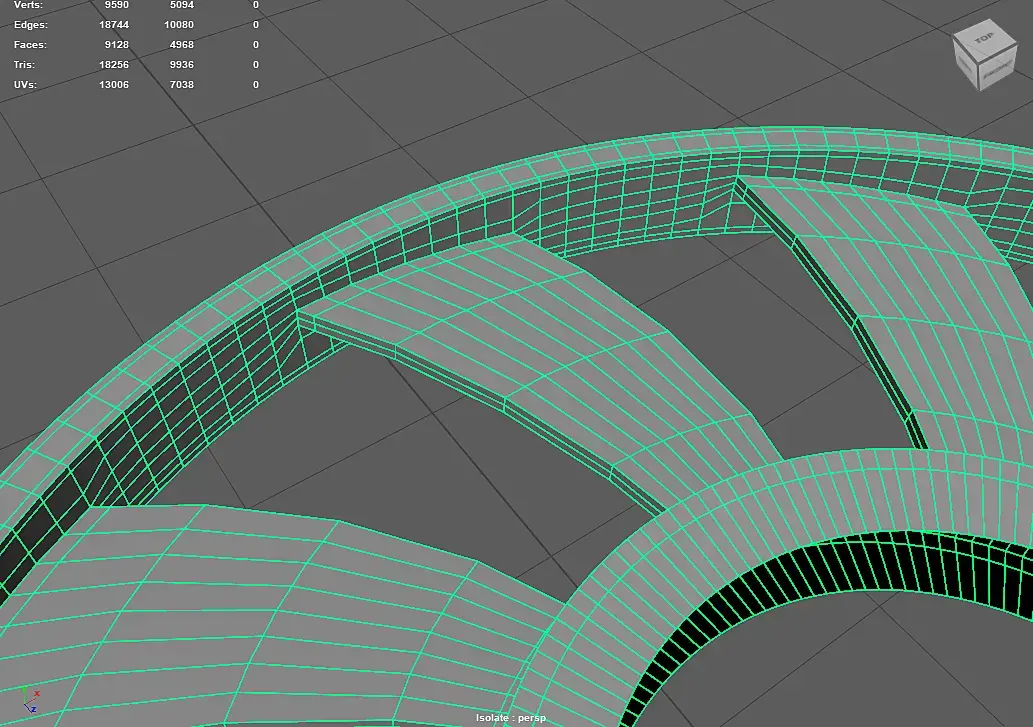

Тут поможет увеличение сегментов в окружности. Как вариант, так сделать

Вставить имя в ответ
Перейти в профиль
versatti
Активность: 273
На сайте c 31.08.2011
Сообщений: 272
г.Астана
Цитата ishomyakov:
Тут поможет увеличение сегментов в окружности. Как вариант, так сделать

подозревал такое) спасибо! только такой вопрос,как добавлять дополнительные полики, если допустим использовать tesselate, то полики дробятся без изгибов

Вставить имя в ответ
Перейти в профиль
ishomyakov
Активность: 600
На сайте c 22.06.2020
Сообщений: 14
Я сначала сделал два кольца сразу на 144 сегмента, затем сделал между ними бридж. Оставил один фрагмент, замоделил лопасть, остальные фрагменты раскопировал по окружности и сшил

Вставить имя в ответ
Перейти в профиль
Капустка
Активность: 22347
На сайте c 23.02.2010
Сообщений: 5724
Саракш

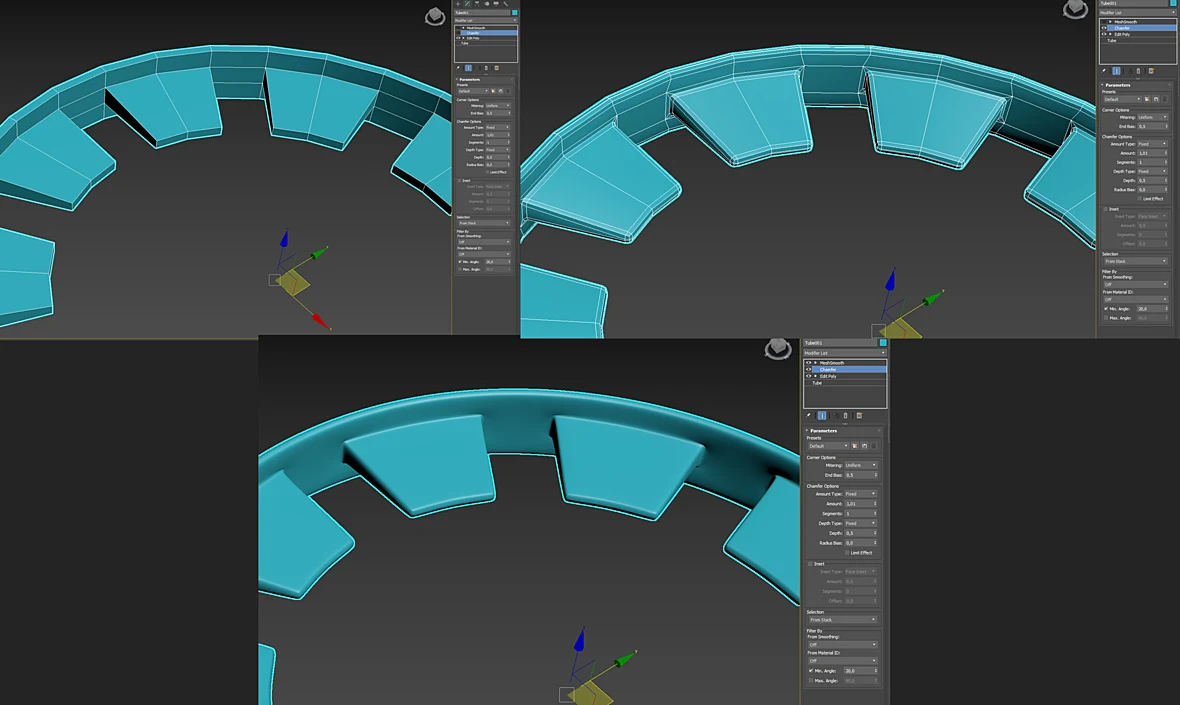

под одну интерацию сглаживания : рассчитайте чтоб у цилиндра на  каждую лопасть приходилось 3 сегмента, соответственно и на межлопостное пространство столько же.

 примерно так, если лопасти тонкие, то можно поперечных эджей не резать или один добавить, у меня два просто как пример.
