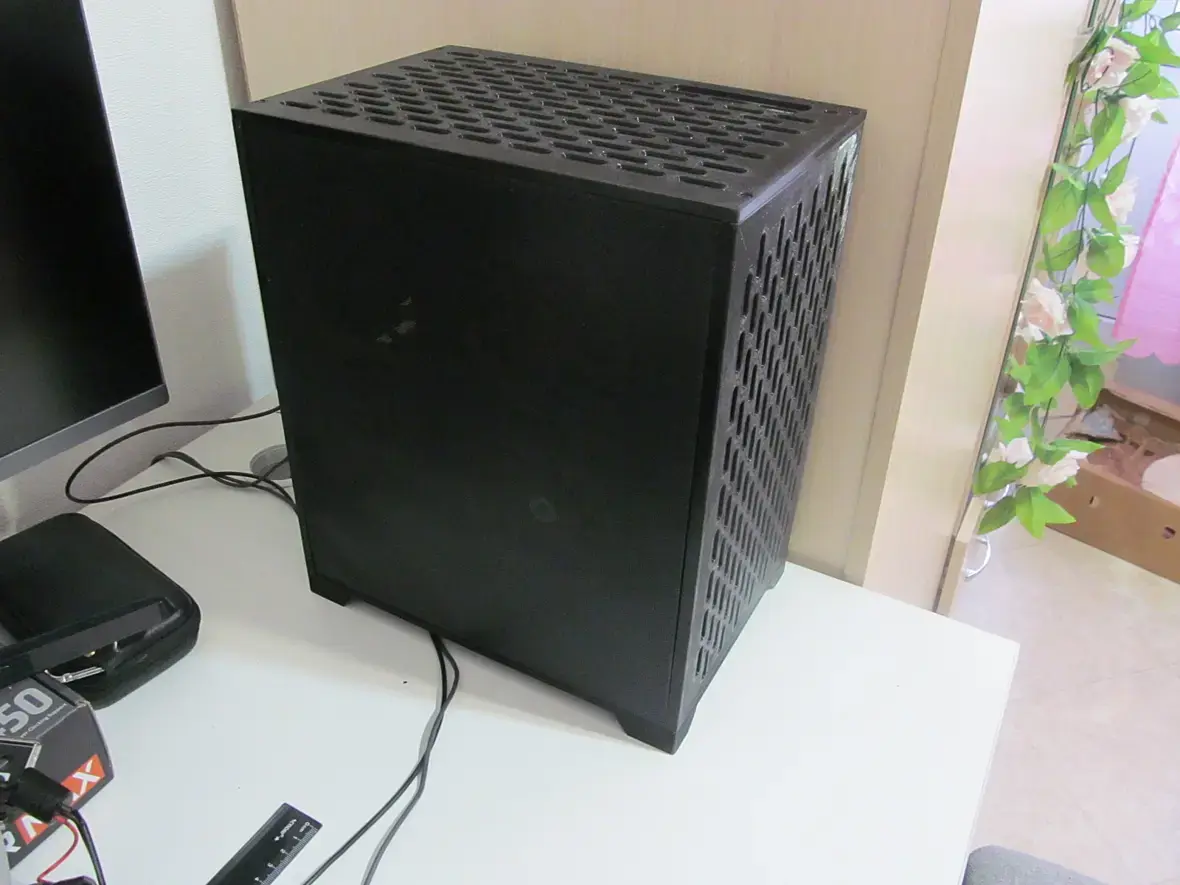

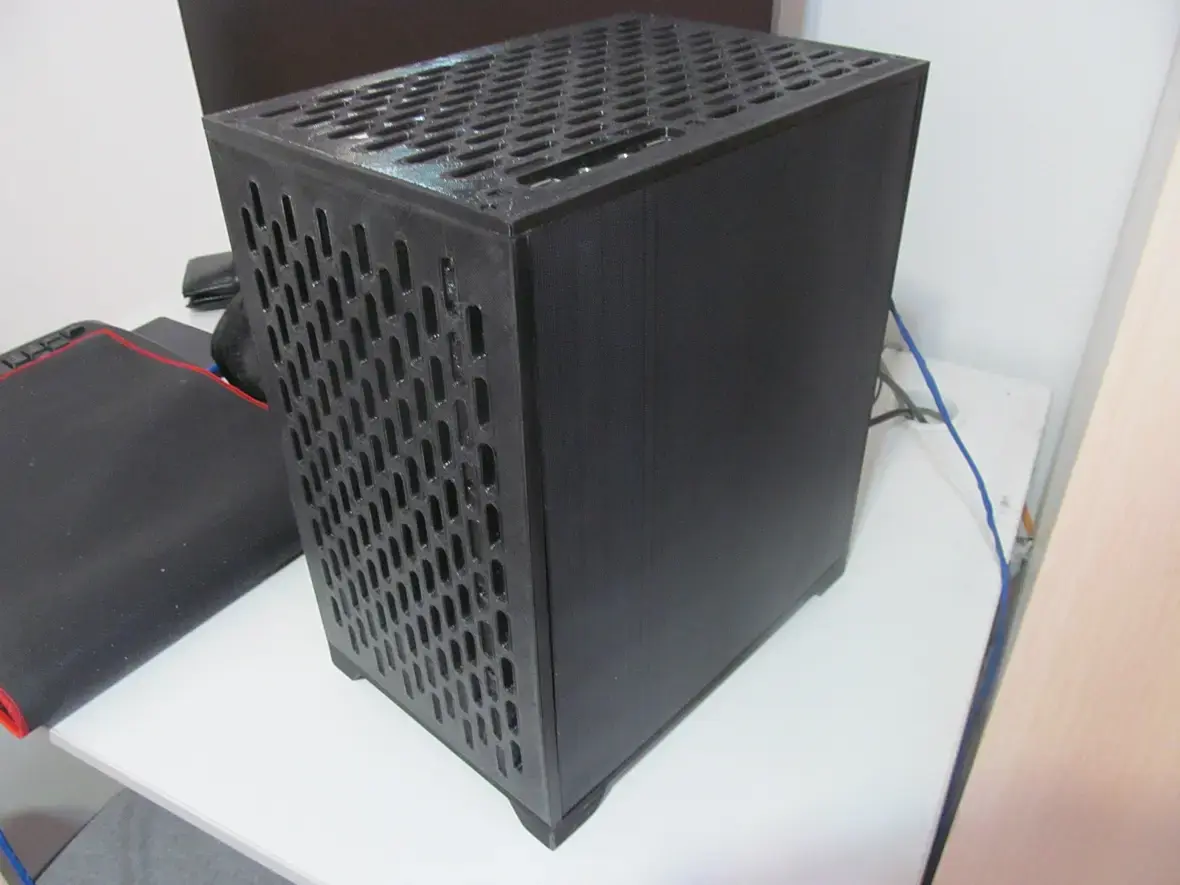

Всем привет - решил поделиться своим увлечением, небольшой корпус для себя сделал на Tronxy x5SA 330x330 размер рабочей зоны принтера.

Давно задумывался над тем что хочу свой конфиг корпуса, с нужными мне размерами - со всеми нужными креплениями вентиляторов, и железяк - так пришел к тому что в прошлом году начал печатать свой первый прототип, который завершил спустя 4 месяца, прототип вышел сложным и не очень удобным в эксплуатации ссылка , спустя некоторое время мне пришлось переехать в другой город и я решил продать принтер.

И вот уже в 20 году снова появилась возможность заняться любимым делом, сейчас я доволен проделанной работой, думаю через пару месяцев захочу снова что-то новое спроектировать, а сейчас займусь корпусом для жены )

imgur

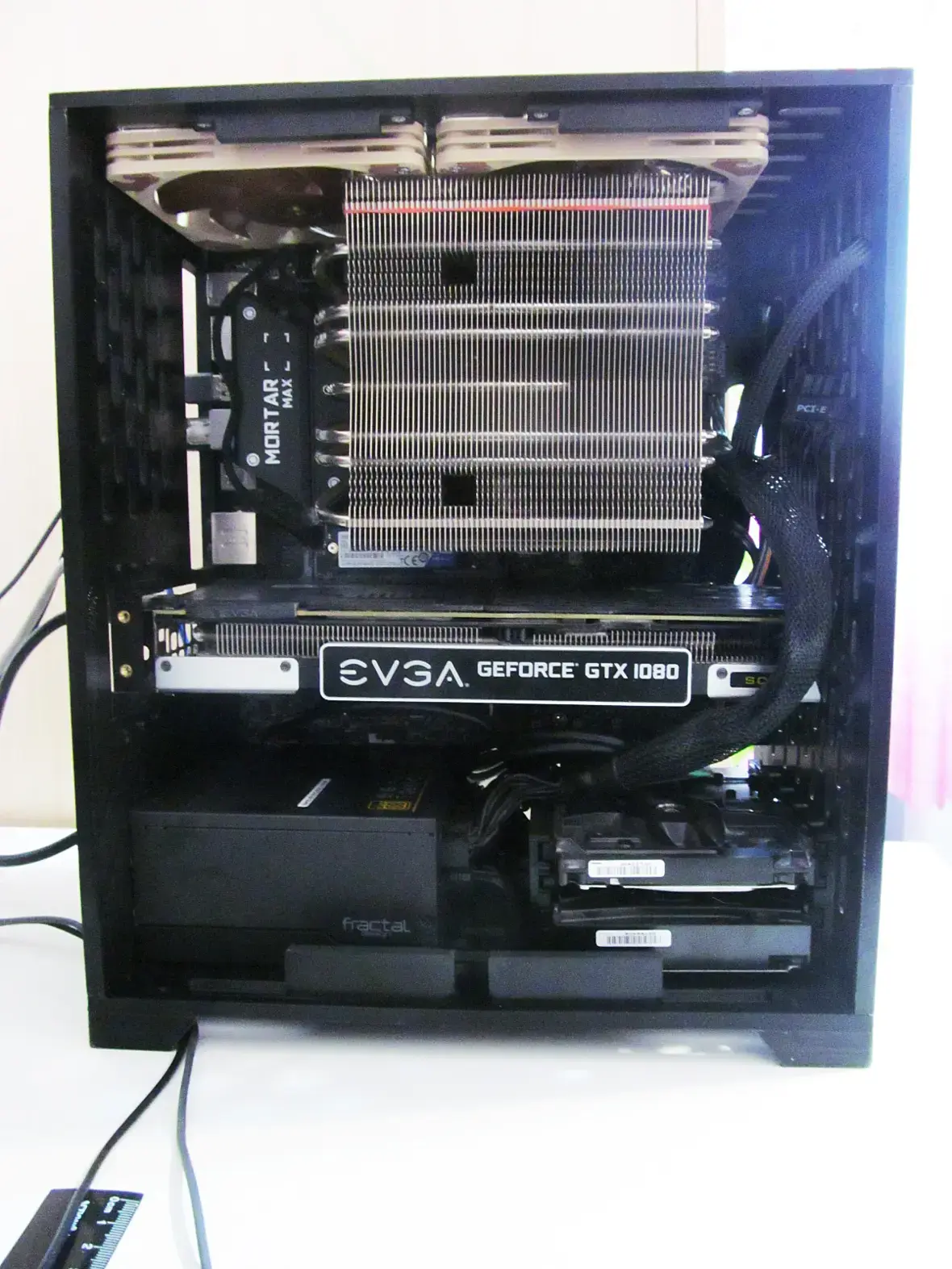

Specs:

CPU: Ryzne 3900x OC 4.3 / 4.15 1.2 V (~65C on render / 22 ambient)

CPU Cooler: Noctua Nh - C14S

MB: MSI B450 MORTAR MAX (VRM TEMP ~54 C)

MEMORY: FORZA 32gbx4 128gb total / 3333 CL17

GPU: EVGA 1080 SC2

PSU: Fractal ion 650W

Storage: 2 HDD (2/4 TB) / M.2 WD blue SSD (System + programs) / M.2 NVME samsung 970EVO (work) / SSD SanDisc (games)

ADD Fans: 4 Noctua NF A120x25 FLX / 2 NF A120x15 FLX / 1 Scyth Slim 120x17

Dimenssion: 202x297x336 (350 with foots) 17L

На сайте c 31.03.2011
Сообщений: 9937
Renderfarm
пластиковый корпус - чертовски плохая идея, у него теплоотвод будет отвратный из-за крайне низкой теплопроводности пластика, да и прикручивать материнку с тяжелой СО + тяжелой видюхой к пластику - ну такое себе, каркас несущий в любом случае из металла должен быть
На сайте c 14.06.2010
Сообщений: 438
Одесса, Москва
Цитата xpp_nd_ruphus:
пластиковый корпус - чертовски плохая идея, у него теплоотвод будет отвратный из-за крайне низкой теплопроводности пластика

Вы так говорите будто знаете )) Никаких проблем с теплоотводом нету, и не будет - я указал температуры в рендере выше 68 градусовне поднимается (после часа рендера), и это сам кристал -

воздух в корпусе температурой 40 градусов не выше ... У пластика температура деформации начинается с 80 градусов, и это при условии прямого контакта и толщины пластика ниже 2 мм /

Насчёт каркаса - видно что вы не знаете темы это PETG толщина стенки материнки 7мм - вы её руками не сломаете ) в неё вкручены металлические болтики которые стандартно используются для установки материнок - Шум практически отсутствует примерно 36db в простое и около 42db (замерял я конечно телефоном, понимаю что это не точно, но ничего лучше под рукой нету) в работе на расстоянии вытянутой руки

Это мой второй корпус - первый прототип проработал у меня почти год и никаких проблем не было выявлено - что подтверждает мои слова

На сайте c 11.11.2016
Сообщений: 590
Внутренний мир
Полагаю что при рендере 24/7 в условиях теплого лета, ваш корпус станет мороженкой)
На сайте c 14.06.2010
Сообщений: 438
Одесса, Москва
Цитата archi_dan:
Полагаю что при рендере 24/7 в условиях теплого лета, ваш корпус станет мороженкой)

Прошлым летом в Москве мой предыдущий прототип не стал мороженкой хотя и грелся куда выше ) вы можете спросить о ТТХ пластика, а потом делать выводы ) но уверяю вас никто никуда не расплавится ) И да бывает такое что и по 24 часа рендерю и ничего не случится если всё делать с умом )

На сайте c 31.03.2011
Сообщений: 9937
Renderfarm

traf ну с тем же успехом можно сделать корпус из дерева и пофиг на теплоемкость и теплопроводность

для примера серверный корпус цельнометаллический, 2 платинума, каждый по 145вт, при всех включенных вентилях корпусных при рендере 24/7 летом при +30 греется максимум до 55 градусов, тот же корпус с отклченными вентилями на перегородке, и работающими корпусными только на вдув 60 градусов, точно такая же машина, но в корпусе с пластиковым окошком летом греется в том же режиме до 75 градусов, при замене крышки с окошком на стальную пластину, температура опускается до 60

На сайте c 17.01.2011
Сообщений: 330
Годно. Правда, я бы сажал напечатанные панели на раму из простых алюминиевых уголков. Ну и можно на заднюю стенку еще вентилятор повесить, чтоб горячий воздух быстрее уходил.
На сайте c 14.06.2010
Сообщений: 438
Одесса, Москва
Цитата xpp_nd_ruphus:

traf ну с тем же успехом можно сделать корпус из дерева и пофиг на теплоемкость и теплопроводность

для примера серверный корпус цельнометаллический, 2 платинума, каждый по 145вт, при всех включенных вентилях при рендере 24/7 летом при +30 греется максимум до 55 градусов, тот же корпус с отклченными вентилями на перегородке, и работающими корпусными только на вдув 60 градусов, точно такая же машина, но в корпусе с пластиковым окошком летом греется в том же режиме до 75 градусов

Я вам привёл факты работы моей машины - ещё раз вам повторяю что нету у меня проблем с перегревом - потому как я продумал хорошо воздушный поток и его с излишком в этом корпусе - вентиляторы ели вращаются делал с упором на тишину - температуры в рендере не поднимаются выше 68 градусов это с учётом того что у меня в комнате достаточно тепло(22 градуса) и батареи до сих пор греют сильно.

Цитата choovak:
Годно. Правда, я бы сажал напечатанные панели на раму из простых алюминиевых уголков. Ну и можно на заднюю стенку еще вентилятор повесить, чтоб горячий воздух быстрее уходил.

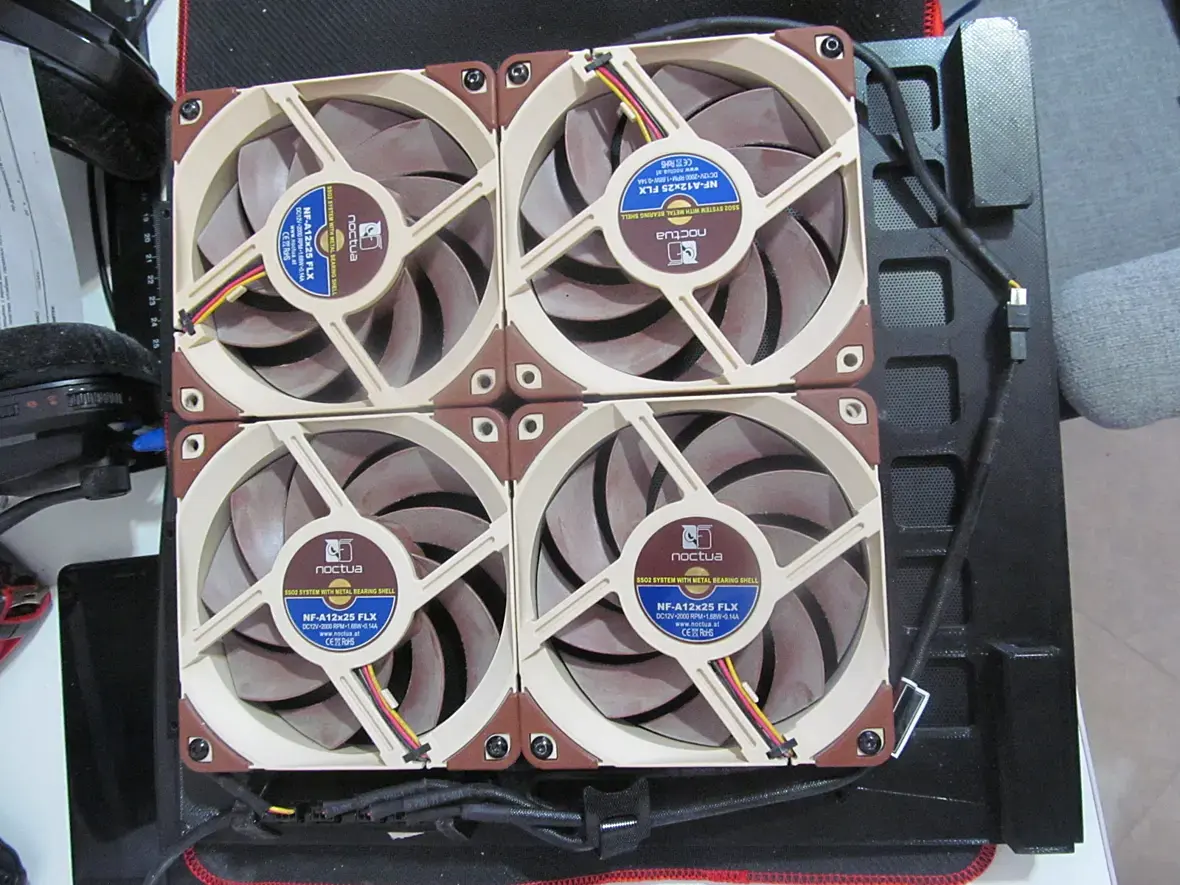

В этом нет необходимости (хотя там предусмотрены для этого крепления) потому что стоит 2 вентилятора на выдув вверх, они забирают горячий воздух из корпуса, остальное тепло уходит из-за давления 4 фронтовых вентиляторов

На сайте c 17.01.2011
Сообщений: 330
Едениственно, конечно - пылевых фильтров нет. Можно в панели маленькие магниты запихать и купить пылевики магнитные, и будет все гуд
На сайте c 14.06.2010
Сообщений: 438
Одесса, Москва
Цитата choovak:
Едениственно, конечно - пылевых фильтров нет. Можно в панели маленькие магниты запихать и купить пылевики магнитные, и будет все гуд

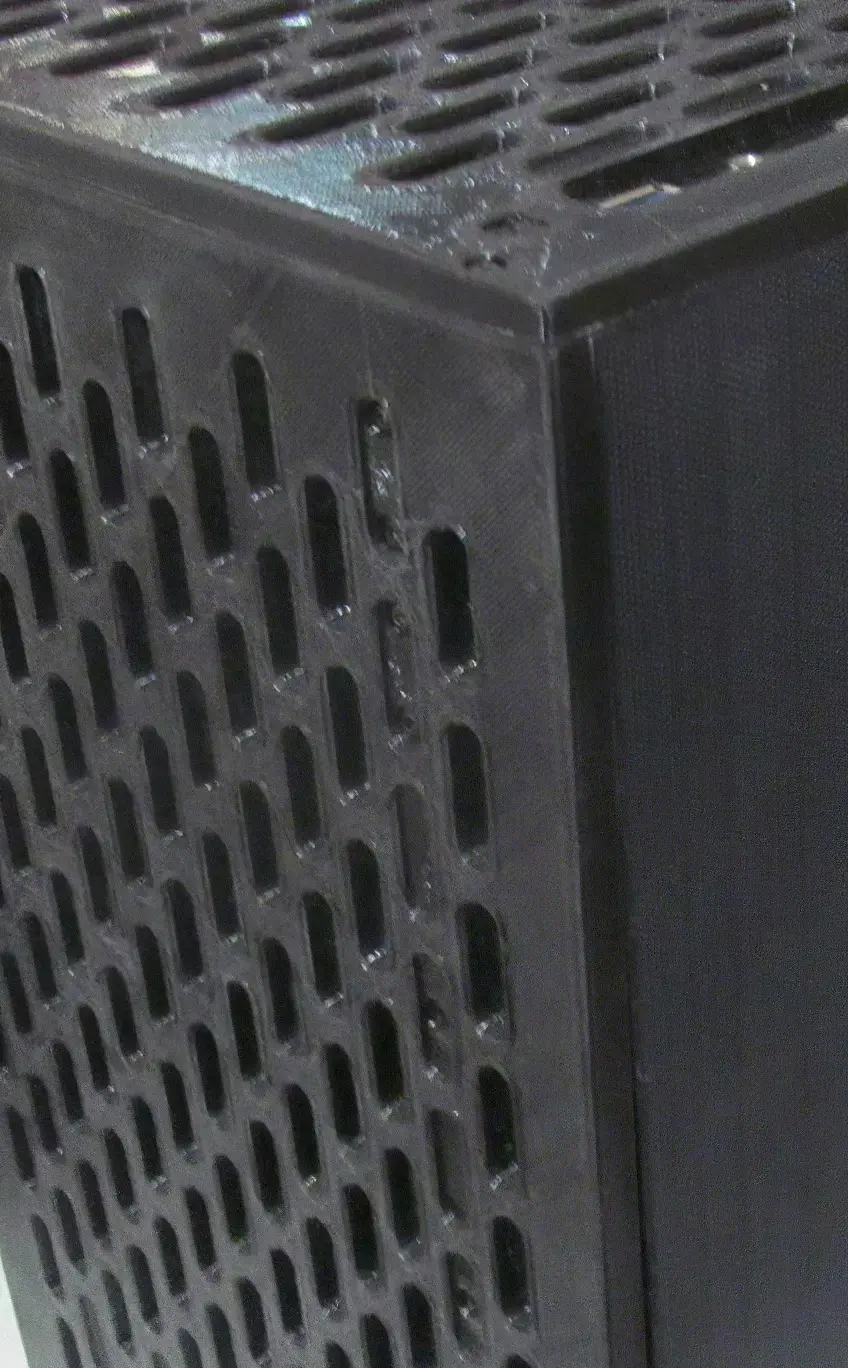

Фильтры есть, на боковых панелях натянута сетка, на фото видно ) Это вполне себе мелкая сетка - от совсем мелочи конечно вряд ли спасёт но пыль покрупнее задержит, ну а сверху не стал ставить так как там выдув, пока не уверен что он там нужен

На сайте c 11.11.2016
Сообщений: 590
Внутренний мир
Выглядит брутальноsmiley-aggressive.gif
На сайте c 06.05.2014
Сообщений: 3031
Краснодар
пластик не только плавится, он имеет такую привычку высыхать и через время просто сыпется, посмотрите на любой прибор с мотором в пластиковом корпусе после через пары лет пользования. Ну на пару лет хватит, нормамльные люди не берут корпуса на пару лет, лучше сразу взять хороший на века, у мемня фул тафвер из прочного меттал что на нем сидеть можно как на табуретке)
На сайте c 08.11.2008
Сообщений: 912
И действительно, пошло оно лесом экранирование оборудования. Да и заземление экрана придумали лохи.smiley-pleasantry.gif
На сайте c 05.01.2012
Сообщений: 734
Бетонный артефакт
Цитата MaksimG:
экранирование оборудования

воот только хотел пройтись по этой теме

На сайте c 14.06.2010
Сообщений: 438
Одесса, Москва
Все такие умные, ядерщики и физики ) видно лучше сидеть на редите там видно одни балбесы - но хоть не пишут, о своих профессорских достижениях )
На сайте c 05.01.2012
Сообщений: 734
Бетонный артефакт
traf, 2-е фото - это крышка снятая на 1-ом фото? что-то туго соображаю по картинкам
На сайте c 20.04.2010
Сообщений: 2355
UA
пластик боится ультрафиолета, а в доме ему ничего не будет, 10 лет простоит без проблем а там уже морально устареет и нужно будет что то другое. Горячий воздух отводится через отверстия вентиляции а не через глухие металлические стенки.
На сайте c 05.01.2012
Сообщений: 734
Бетонный артефакт
Цитата traf:
Все такие умные, ядерщики и физики ) видно лучше сидеть на редите там видно одни балбесы - но хоть не пишут, о своих профессорских достижениях )

Специально для нашего менталитета, верящего только реальным историям со знакомыми и друзьями:

Визит к стоматологу 10лет назад. Сказал, что работаю за компом.

- комп на столе?

- да

- с этой стороны? (показывает)

- да

На сайте c 08.11.2008
Сообщений: 912

Очень извиняюсь перед автором темы, но ....

Цитата Predator84:
а там уже морально устареет

То что я вижу на фото уже морально устарело изначально. Очень топорная работа

На сайте c 14.06.2010
Сообщений: 438
Одесса, Москва

Я просто приведу пример - сейчас почти все производители ноутбуков внедряют пластик в свои корпуса, почти 70% задниз крышек у них пластиковые толщиной 2-3 милиметра - о боже как же экранирование, растрескивание или растаявший пластик ...

Цитата MaksimG:

Очень извиняюсь перед автором темы, но ....

Цитата Predator84:
а там уже морально устареет

То что я вижу на фото уже морально устарело изначально. Очень топорная работа

Это прототип, по сути балванка для стыковки, я понимаю что вы можете лучше сделать и обезательно поделитесь чем то сделанным своими руками )
