Размещение условных обозначений.

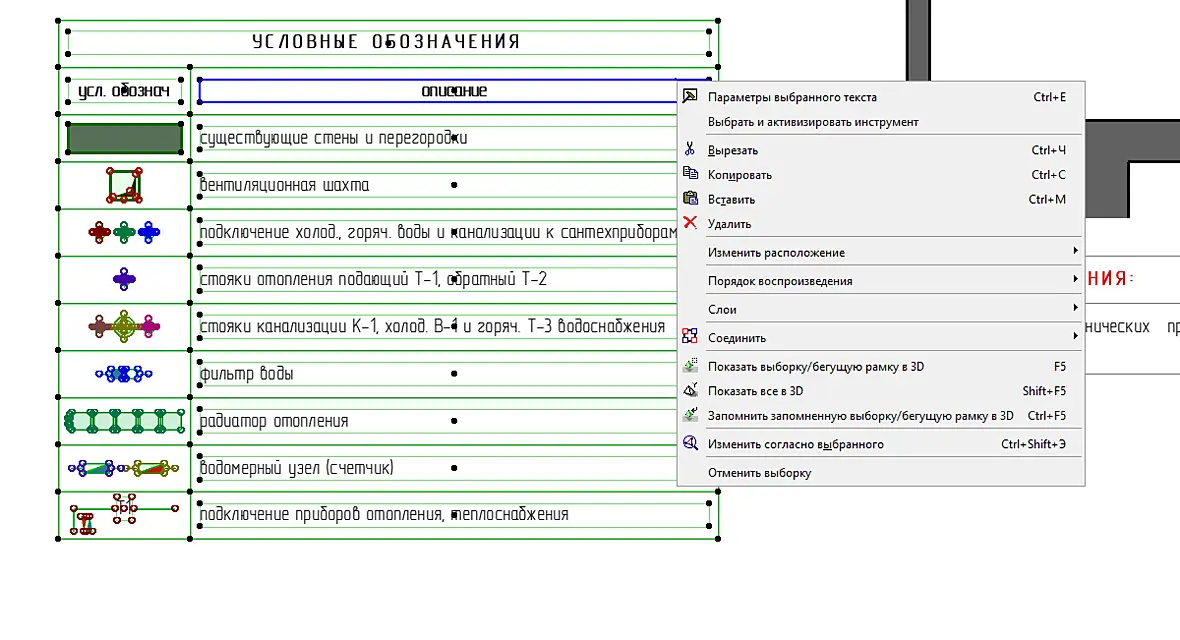

Выделяю таблицу, а далее? Сохраняете как объект это, где-как?

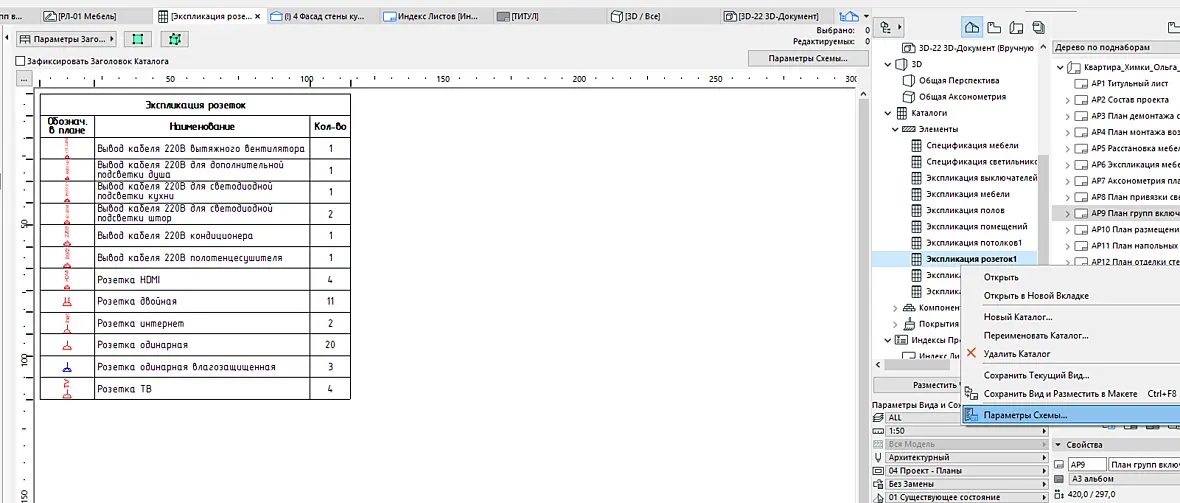

Ну все правильно. Нажимаете правой кнопкой на нужный каталог и нажимаете параметры схемы:

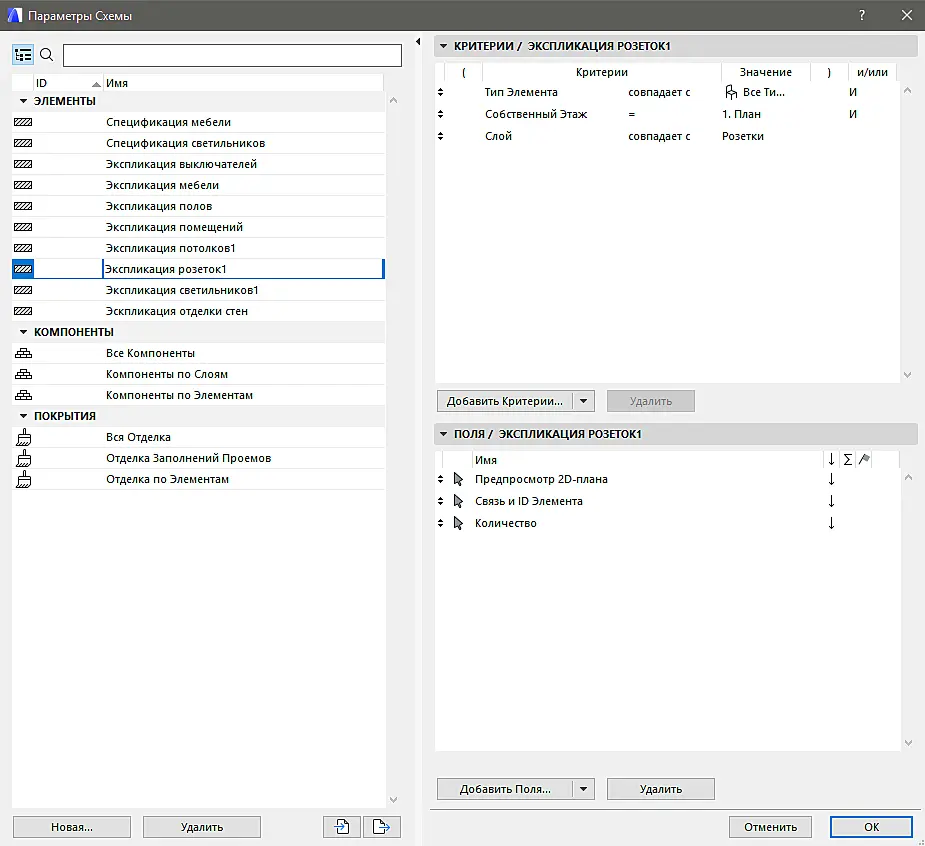

Далее в окне параметров схемы или корректируете уже существующую или создаете новую, где указываете все необходимые условия:

В данном примере у меня в проекте указаны розетки, которые берутся через предварительно созданные объекты. Создать объект нужно путем выделения и создания, как я писал выше:

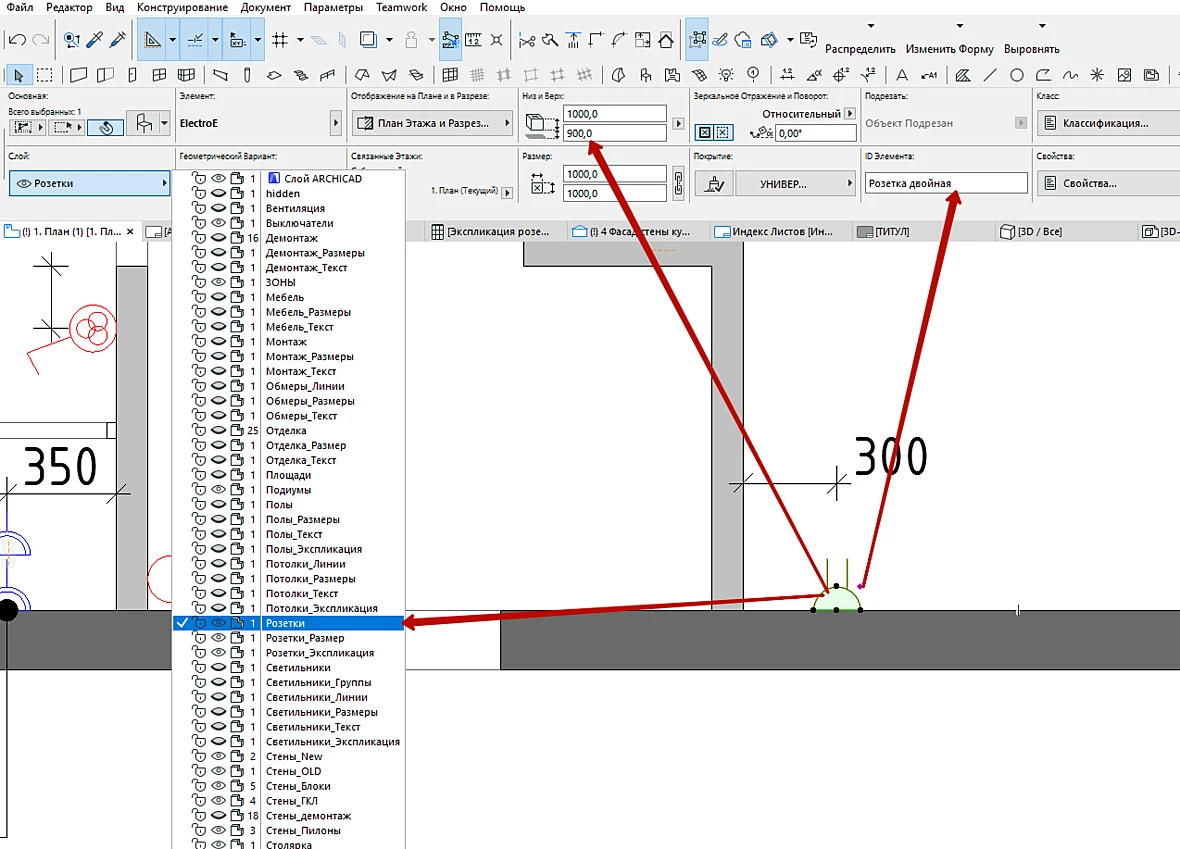

Дальше размешаете свежесохраненный библиотечный элемент на плане и присваиваете ему нужный ID и место в группе слоев:

И так со всеми нужными элементами. После чего они у вас добавятся в атоматизированную таблицу (в самом начале описания) которую можно взять и перетащить.

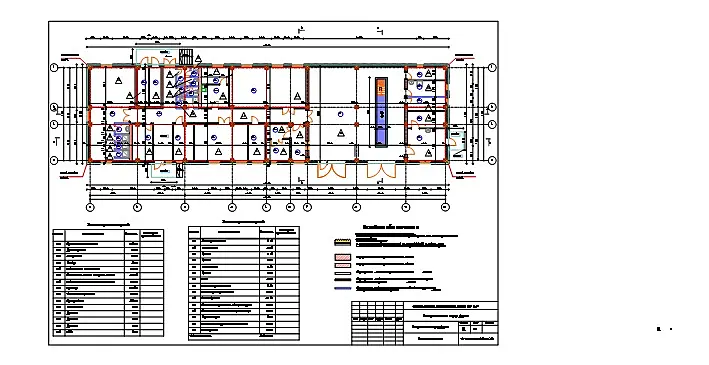

по разному, можно в общих данных, под таблицей ТЭП, а можно на плане этажа, - ( предварительно  стену, например, размещаете  в деталях- создать независимую деталь, и потом на план этажа, а лучше сразу на лист)смотря чего касаются обозначения, свои символы- очень просто- каталог на лист закидываем- вы же не на плане этажа все это выводите, а в листах! декомпозировать в текущем виде- ваша таблица- в виде текста-независимые блоки и рамка- в виде линий-редактируйте как хотите. Это все просто) успехов всем, и побольше заказов)

Добрый вечер.

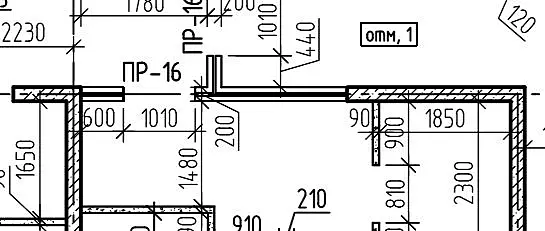

Подскажите наименование кладочных материалов на данном рисунке. Что из представленного можно ломать?

Штрихом вроде керамзитоблоки указаны, верно?

Через карту видов.

1. Разместите в рабочем поле этажа (там, где вы строите планировку) нужные элементы, подпишите их, оформите так, как нужно вам для размещения на листе.

2. На вкладке видов сохраните текущий вид под удобным именем (к примеру, Условные обозначения_Обмерочный план)

3. Переходите на нужный лист.

4. Перетаскивайте с карты видов условные обозначения.

Пару вопросов , если можно, совсем запутался с этими условными обозначениями....

1.То есть получается на рабочем плане этажа, где то в стороне держится область с условными обозаначениями? Ну например - стены -демонтируемые, стены - такие то. и т.д. то есть те элементы что неудобно засовывать в таблицы всякие городить. Просто в сторонке они сложены, но на плане этажа, и потом чрез карту видов нужные области сохраняются и вставляются уже на листе как виды?

2. Вроде бы , некоторые заводят этаж отедльный, например -1 и называют его условные обозначения и хранят там условные обозаначения для стен. Какой в этом смысл? Основной план чище ставновится?

3. В курсе у Бейнер - условные обозначения , размещались на основном плане этажа, и сразу там где они и должны быть при печати, но при этом заводилась пачка слоев в аннотаций по именам чертежеей. То есть аннотации- план обмерочный, аннотации - план демонтажа и т.д.   Чем этот спсоб хуже? если один раз проделать работу по разбросу аннотаций по слоям, то потом просто выключать ненунжные слои, а редактировать в случае чего условные обозначения удобней на чертеже этажа, чем в стороне где то, когда рядом нет чертежа помещения и не видно как эти корретировки отобразятся  , влезут , налезут. То есть если обынчым метдом, когда на лесте через отдельный вид добавлены условные обзначения , чтобы их отредоктировать -  надо как из листа, переходить к виду, и отображать лист как фоновую ссылку чтобы был ориентир поемщения  и редактировать обозначения....   И еще плюс слоев в том, что если понадобится вдруг все обозанчения свдинуть чуть вправо, к прмеру, то можно откырьт все слоя(с обозначениями) и просто свдинуть на плане этажа. А если их вставлять на листы через виды... то придется залазить  в каждый лист и двигать эти виды на каждом листе вручную....

Как все таки удобней, Какие подводные камни есть у разных методов? Кто съел собаку в Архикаде, можете подсказать?
