Развертка для порезки и создания реального обьекта

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
acidhouse
Репутация: 2
На сайте c 26.11.2015
Сообщений: 34
Thailand

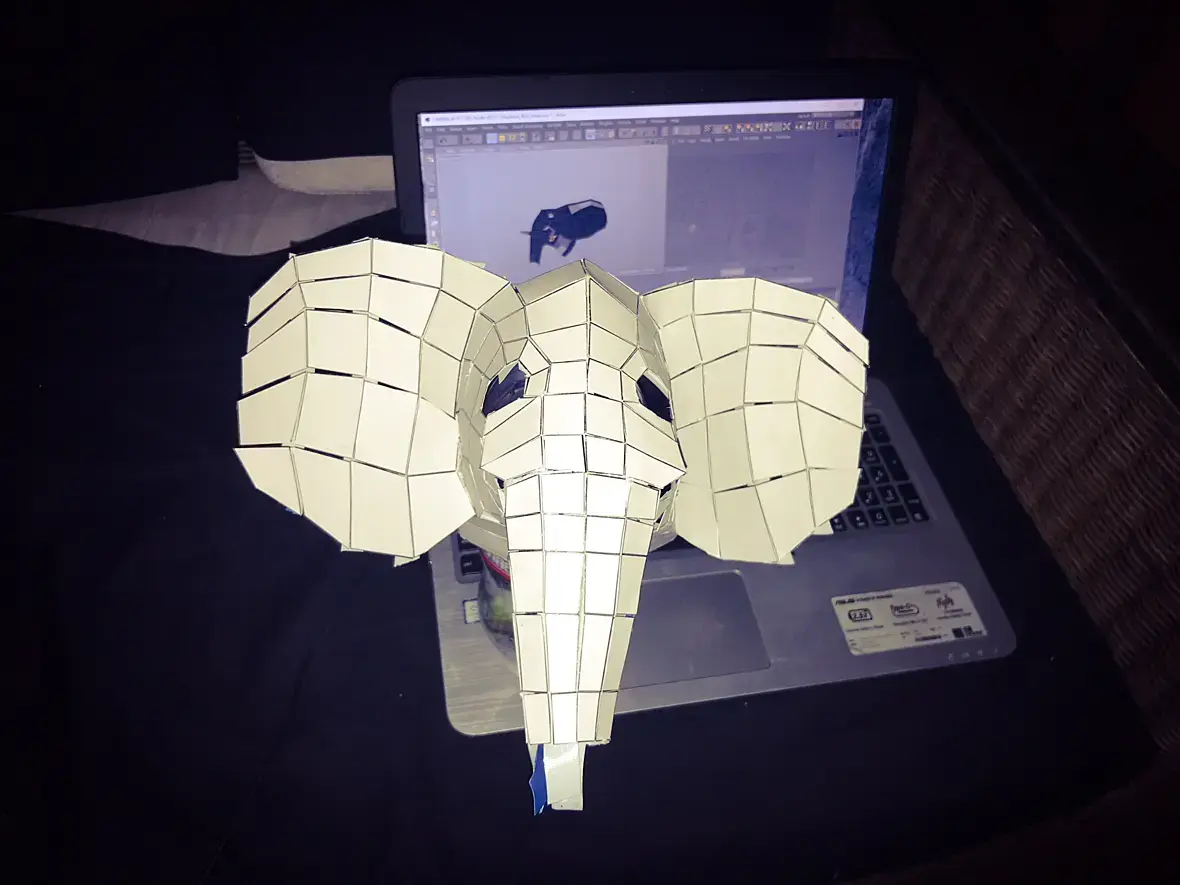

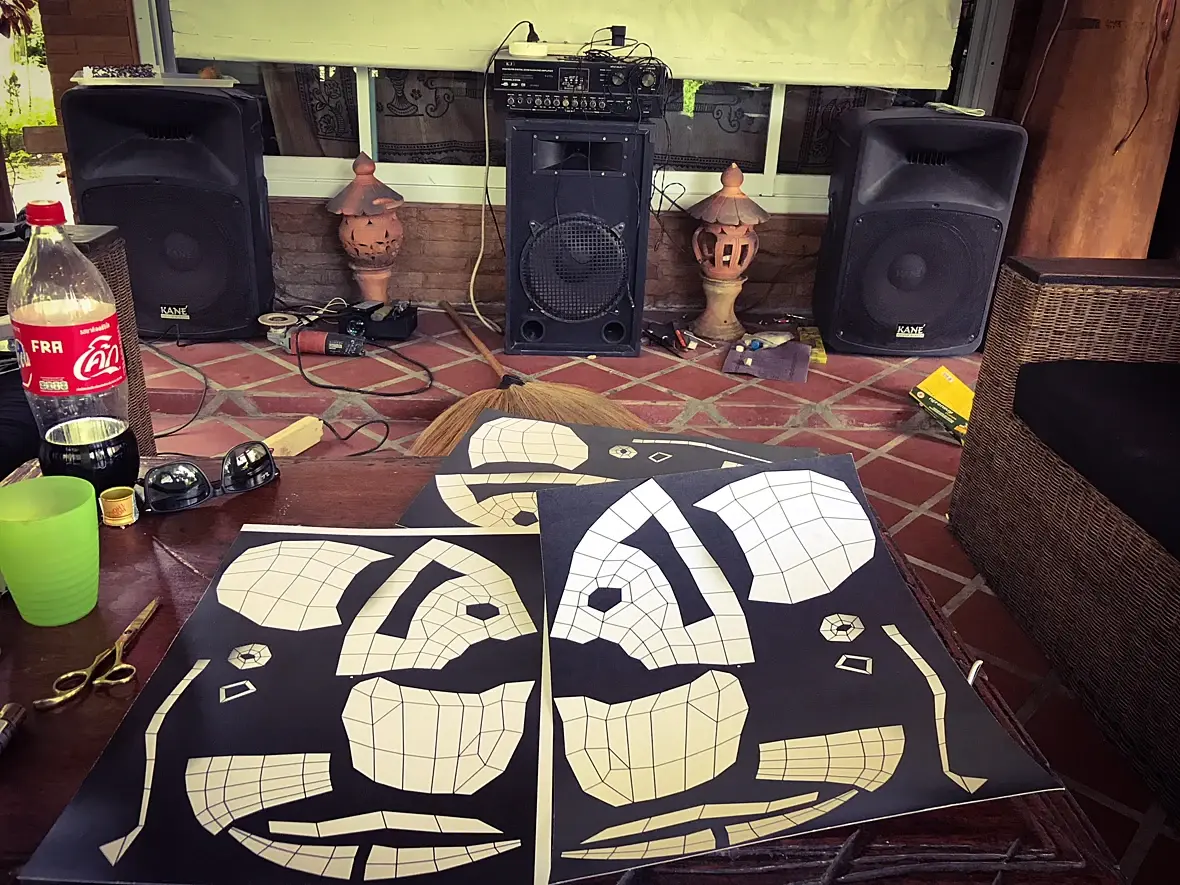

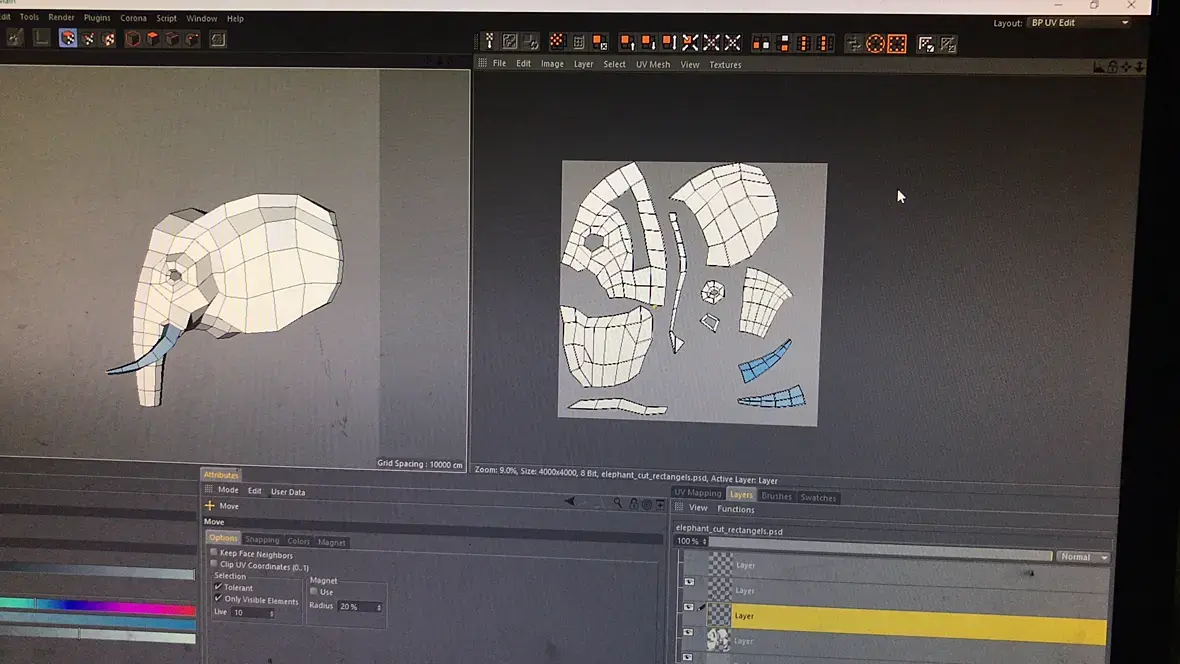

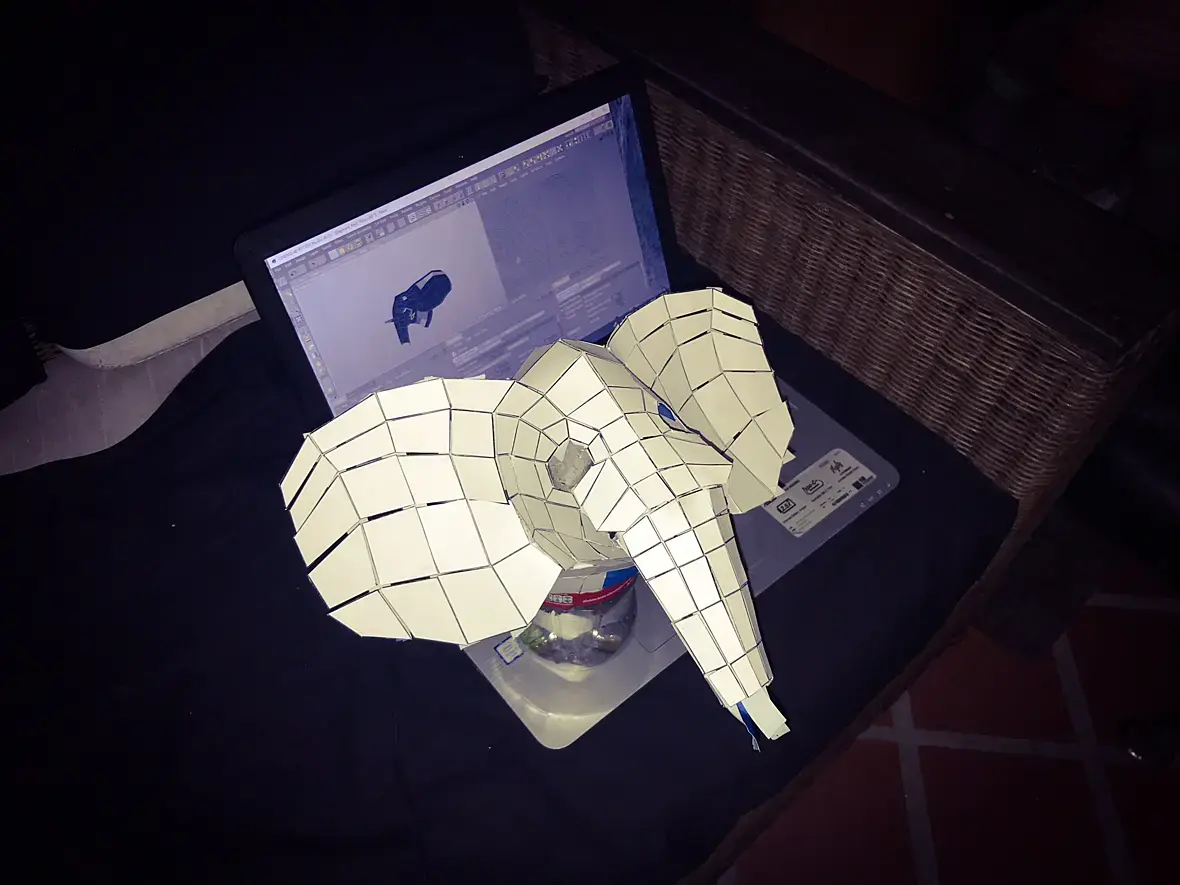

Всем доброго дня. Уже несколько раз делал развертку для дальнейшего создания макета из бумаги а потом из фанеры. Работаю с cinema4d. И каждый раз есть несостыковки в размерах. Может кто подскажет где посмотреть урок на эту тему для четкой развертки для порезки. 3д Макс тоже подходит. Заранее благодарен

Вставить имя в ответ
Перейти в профиль
sander_alek
Репутация: 2344
На сайте c 07.02.2016
Сообщений: 327

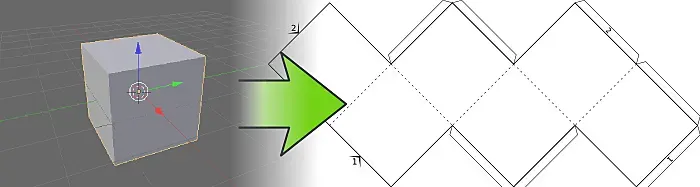

У блендера есть скрипт или адд-он который очень помогает делать такие штуки.

https://www.robives.com/blog/paper-model-script-for-blender/?wmc_current_currency=EUR& ;print=print

Скрипт добавляет отрезки для склейки и добавляет номера что куда клеить, где сгибать.

Вставить имя в ответ
Перейти в профиль
kudim
Репутация: 4353
На сайте c 16.03.2010
Сообщений: 115
Одесса

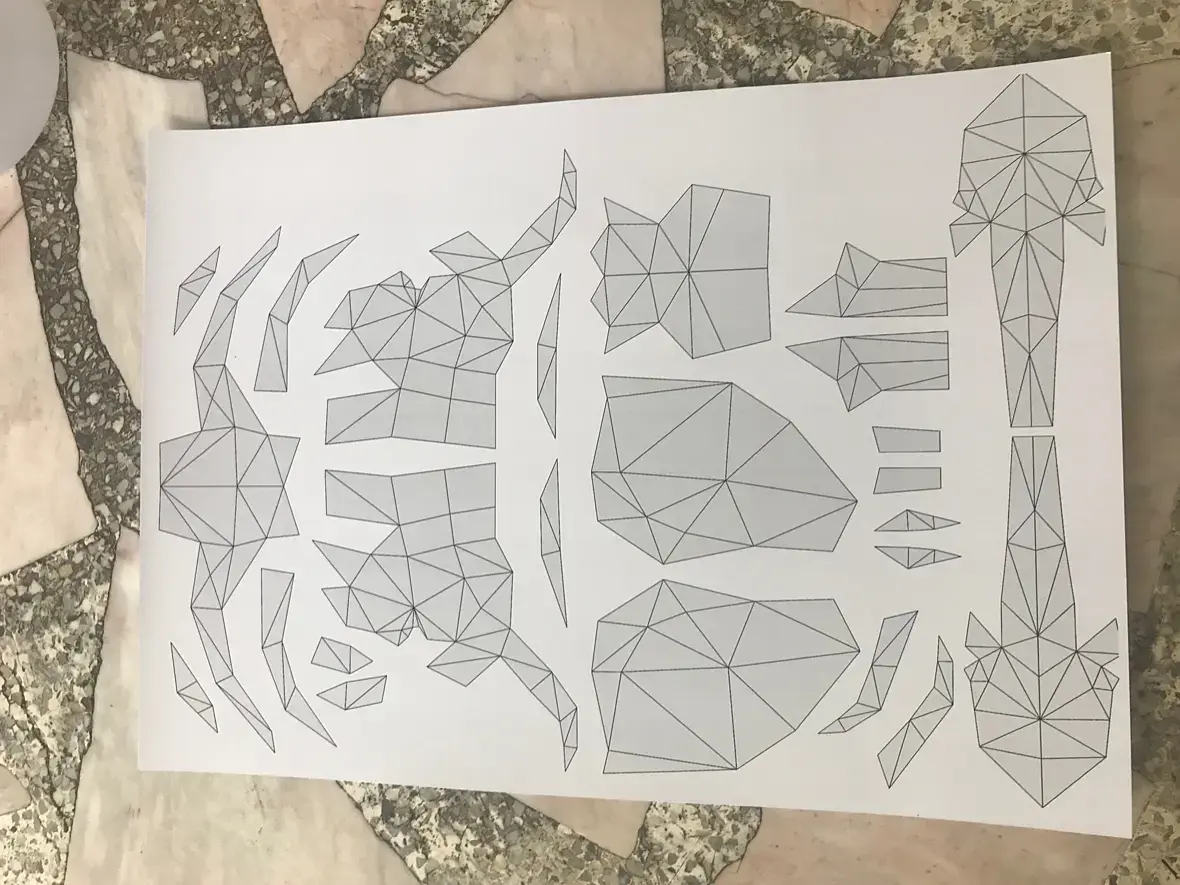

Для бумаги -  http://pepakura.ru/    можно порезать и  склеить что угодно.
Вставить имя в ответ
Перейти в профиль
VladimirG
Репутация: 3891
На сайте c 16.11.2007
Сообщений: 1064
Almaty

acidhouse

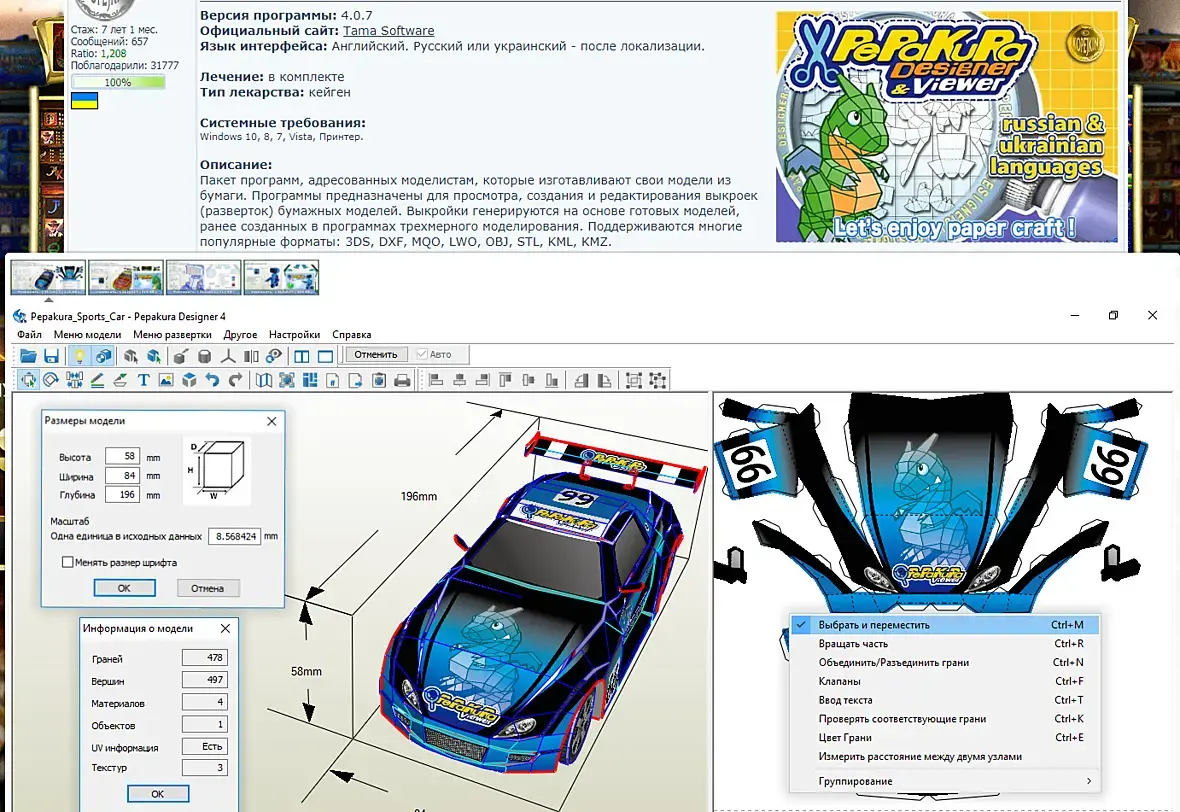

есть интересная программа- Pepakura Desinger

Вставить имя в ответ
Перейти в профиль
Motocat
Репутация: 1194
На сайте c 06.02.2012
Сообщений: 883
Калининград

Я тоже за pepekuru )

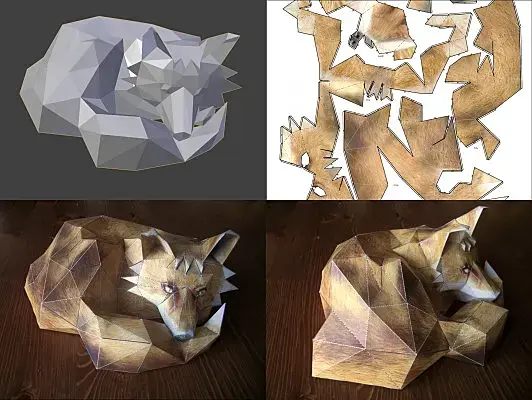

Сам делал и склеивал несколько моделек. Главное делать lowpoly, чтобы потом на мучиться вырезать.

Вставить имя в ответ
Перейти в профиль
salat
Репутация: 144
На сайте c 26.03.2011
Сообщений: 134
проблема нестыковок в том что делая стандартными средствами развертку полигоны немного деформируются(как бы эластичные лоскуты,), если для текстурирования это не критично, то для бумажной развертки полигоны на развертке должны быть по форме идентичны объемной модели( бумагу не растянуть ни сжать в плоскости листа)
Вставить имя в ответ
Перейти в профиль
acidhouse
Репутация: 2
На сайте c 26.11.2015
Сообщений: 34
Thailand

спасибо за советы! вообще в итоге планируется изготовить большого слона из фанеры для видеомэппинга.

Вставить имя в ответ
Перейти в профиль
iolanta989
Репутация: 2349
На сайте c 12.03.2013
Сообщений: 1013
Ростов-на-Дону
Мне кажется нужно не развертки распечатывать, а выкройки, в марфе, с нулевым натяжением ткани, которые вручную потом уже делить на полигоны по местам сгибов. Но могу ошибаться.
