Skin Wrap срабатывает некорректно

Автор
Сообщение
На сайте c 10.11.2017
Сообщений: 21

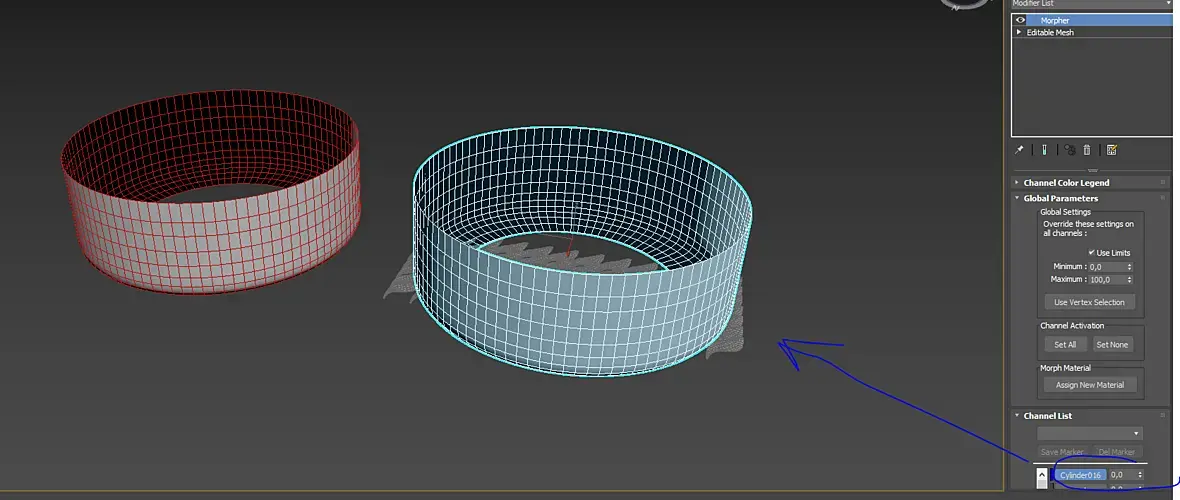

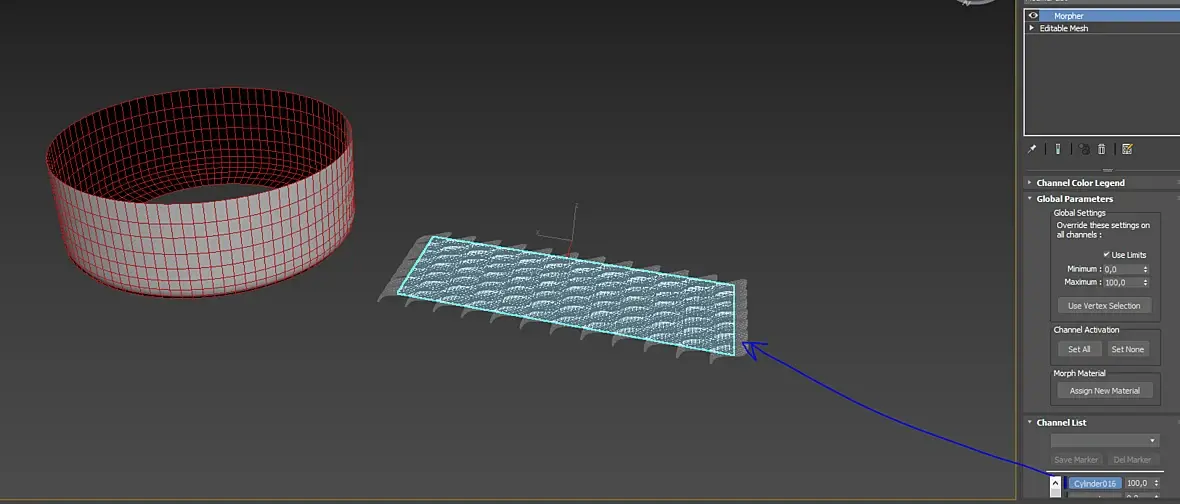

Всем привет!)Очень нужна помощь!)Хочу сделать кашпо, обшитое по периметру лоскутками.Решила сделать при помощи Morpher и Skin Wrap.Есть базовая модель не сложной формы. Сделала ей развертку.При помощи плагина UVtoMesh на основе Unwrap UVW создала мэш под Morpher. На этом этапе всё корректно развернулось.

Дальше перешла на замоделенную геометрию лоскутков и попыталась её прикрепить к мэшу, к которому подвязан Morpher...Выделила лоскутки, накинула модификтор Skin Wrap, нажала Add и кликнула на необходимый мэш.

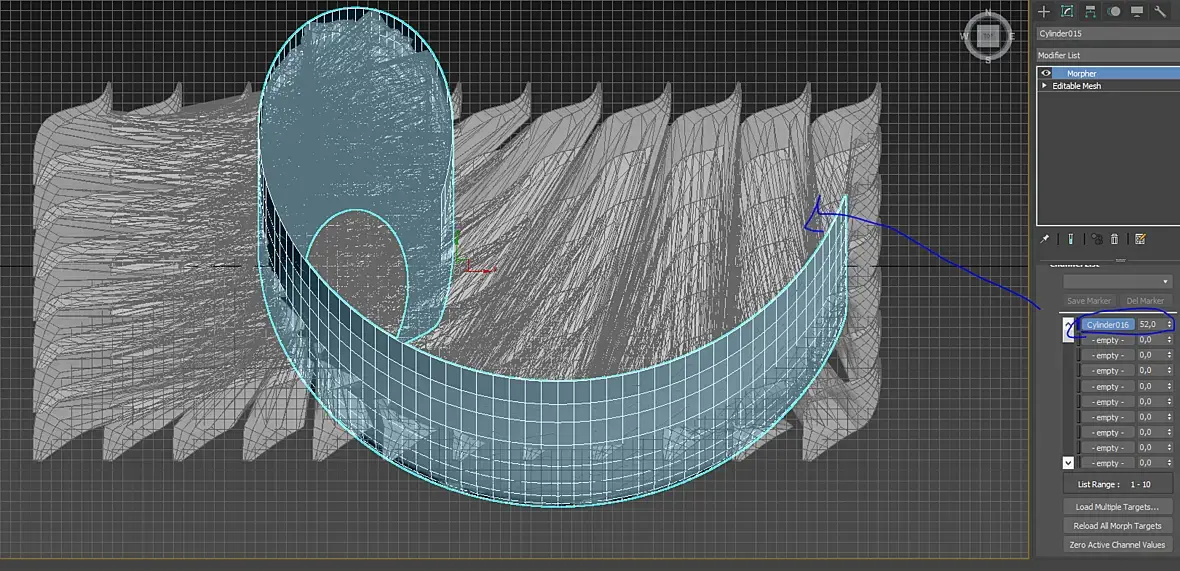

Перехожу обратно на базовый мэш и двигаю ползунок у Morpher. Геометрия начинает вытягиваться... Будто эта "кожа" за что-то зацепилась....

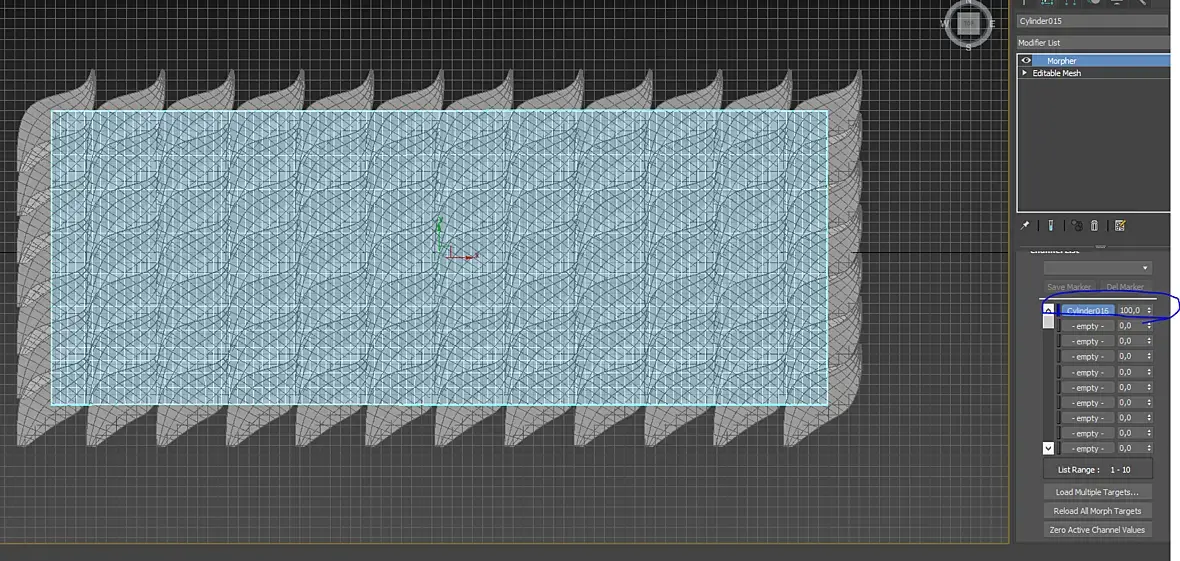

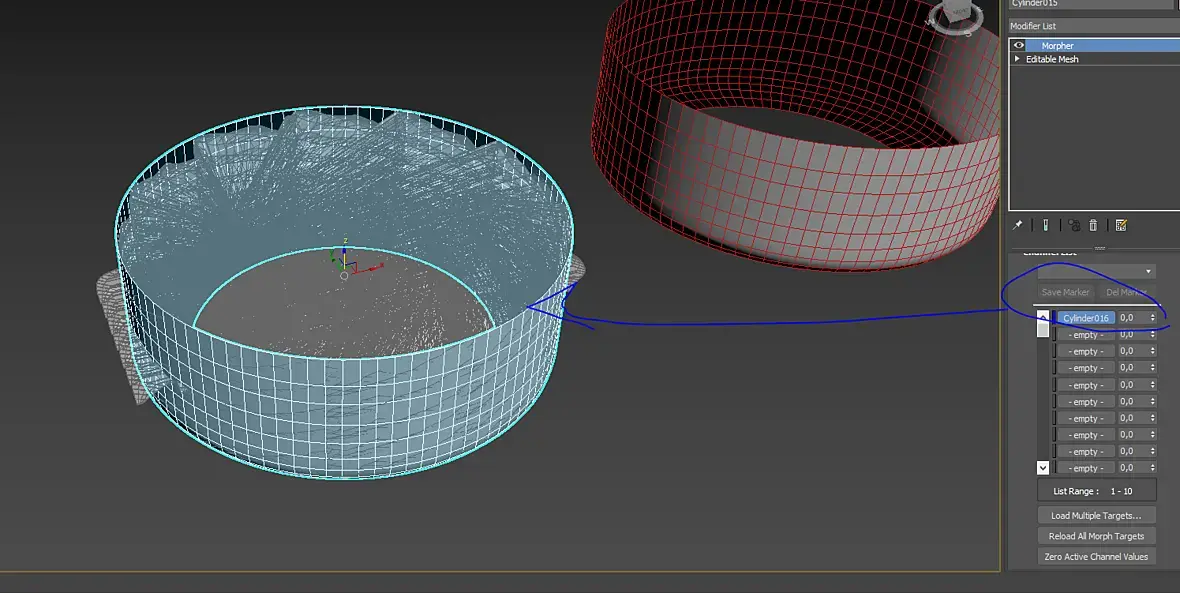

Поэтапно данная трансформация выглядит так:

Думала может проблема в развертке - переделала...Не помогло...

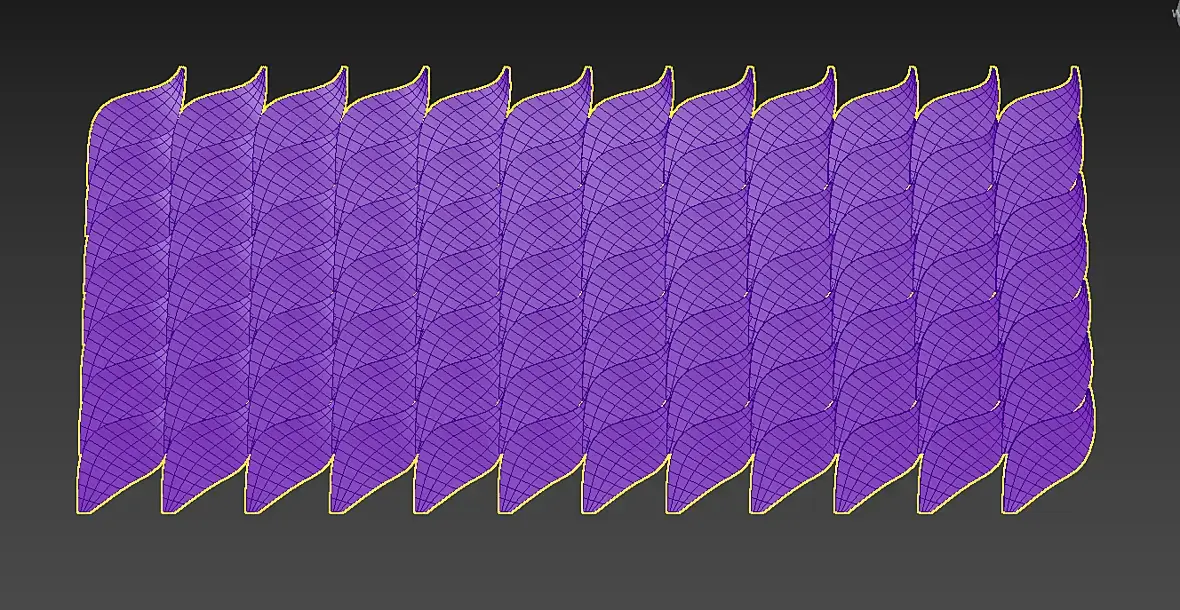

И базовый мэш и геометрия лоскутков лежат в одной плоскости.С геометрией лоскутков на мой взгляд всё нормально (возможно я чего-то не замечаю)

Моделила отдельно лепесток, применила Array и потом на всё Attach

Может кто сталкивался с подобной проблемой?Или кто не впервые работает со Skin Wrap... Может есть какие-то моменты, на которые нужно обратить внимание?

Спасибо!

На сайте c 28.02.2017
Сообщений: 2757
Omsk

В скинврапе галочку вейт ол пойнтс. И за границами развертки не должно ничего торчать скорее всего - либо не свернется, либо будет наложение геометрии.

А вообще проще эти лепестки свернуть бендом и ффд или софтселекшном подогнуть снизу. Без морферов и скинврапов.

Вот еще был урок, но у меня картинки перестали там отображатьсяhttps://3ddd.ru/blog/post/modielirovaniie_slozhnykh_povierkhnostiei_v_3d_max_snova_k_voprosu_o_draivierakh

На сайте c 10.11.2017
Сообщений: 21
Цитата Dogeva:

В скинврапе галочку вейт ол пойнтс. И за границами развертки не должно ничего торчать скорее всего - либо не свернется, либо будет наложение геометрии.

А вообще проще эти лепестки свернуть бендом и ффд или софтселекшном подогнуть снизу. Без морферов и скинврапов.

Вот еще был урок, но у меня картинки перестали там отображаться�https://3ddd.ru/blog/post/modielirovaniie_slozhnykh_povierkhnostiei_v_3d_max_snova_k_voprosu_o_draivierakh

Спасибо большое за совет и вариант аналогового решения, буду пробовать!!)))

Да, на уроке у меня тоже не отображаются картинки, к сожалению...

На сайте c 09.08.2010
Сообщений: 1332
Близ Ростова -на- Дону
Цитата Stanislavskaya_ad:
Да, на уроке у меня тоже не отображаются картинки, к сожалению...

Почитайте этот  урок.

На сайте c 10.11.2017
Сообщений: 21
Цитата Romaneus:
Цитата Stanislavskaya_ad:
Да, на уроке у меня тоже не отображаются картинки, к сожалению...

Почитайте этот  урок.

Когда-то читала эту тему, нужно освежить память)Спасибо)
