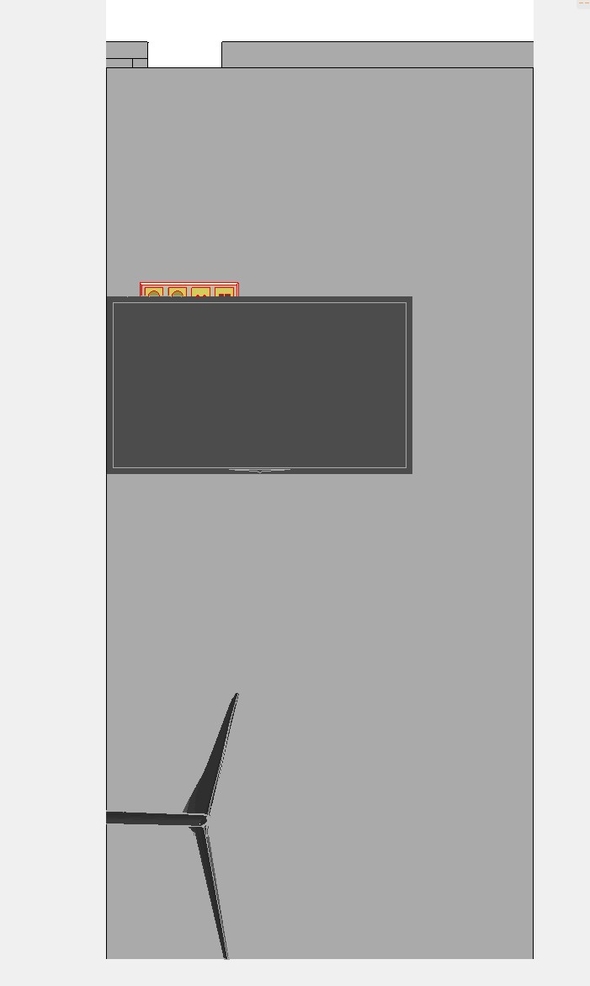

Как на развертках сделать видными розетки от рамки эл, когда они за тв, за тумбой?

Автор
Сообщение
Вставить имя в ответ
Перейти в профиль
ArtMen
Активность: 794
На сайте c 11.12.2008
Сообщений: 292
Санкт-Петербург

Вставить имя в ответ
Перейти в профиль
Bestviz
Активность: 5617
На сайте c 21.08.2013
Сообщений: 3534
Не резиновая
Сделать "прозрачным" телек.
Вставить имя в ответ
Перейти в профиль
ArtMen
Активность: 794
На сайте c 11.12.2008
Сообщений: 292
Санкт-Петербург
Цитата Bestviz:
Сделать "прозрачным" телек.

А как это делается?

Вставить имя в ответ
Перейти в профиль
grdesigner
Активность: 27906
На сайте c 24.05.2009
Сообщений: 10617
Рендернуть или наскриншотить без закрываемых объектов. Потом эти объекты и в Фотошопе или автокоде уже крутить опасити.
Вставить имя в ответ
Перейти в профиль
freys2011
Активность: 2212
На сайте c 13.06.2015
Сообщений: 918
Ukraine, Kyiv

jjunny В архикаде)) Можно попробовать порядок отображения переместить на передний план. Либо покрытие для тв использовать прозрачное.

Вставить имя в ответ
Перейти в профиль
ArtMen
Активность: 794
На сайте c 11.12.2008
Сообщений: 292
Санкт-Петербург
Цитата freys2011:

jjunny В архикаде)) Можно попробовать порядок отображения переместить на передний план. Либо покрытие для тв использовать прозрачное.

И то и то я пробовал, до того как задать этот вопрос здесь - реакции ноль. Розетки один хрен не видны. Я думал узнать как тут делают? вычерчивать линиями телек или вообще его не показывать на развертке...?

Вставить имя в ответ
Перейти в профиль
gus_ann
Активность: 4574
На сайте c 13.03.2012
Сообщений: 1344

а если просто перенести на передний план?

Вставить имя в ответ
Перейти в профиль
freys2011
Активность: 2212
На сайте c 13.06.2015
Сообщений: 918
Ukraine, Kyiv

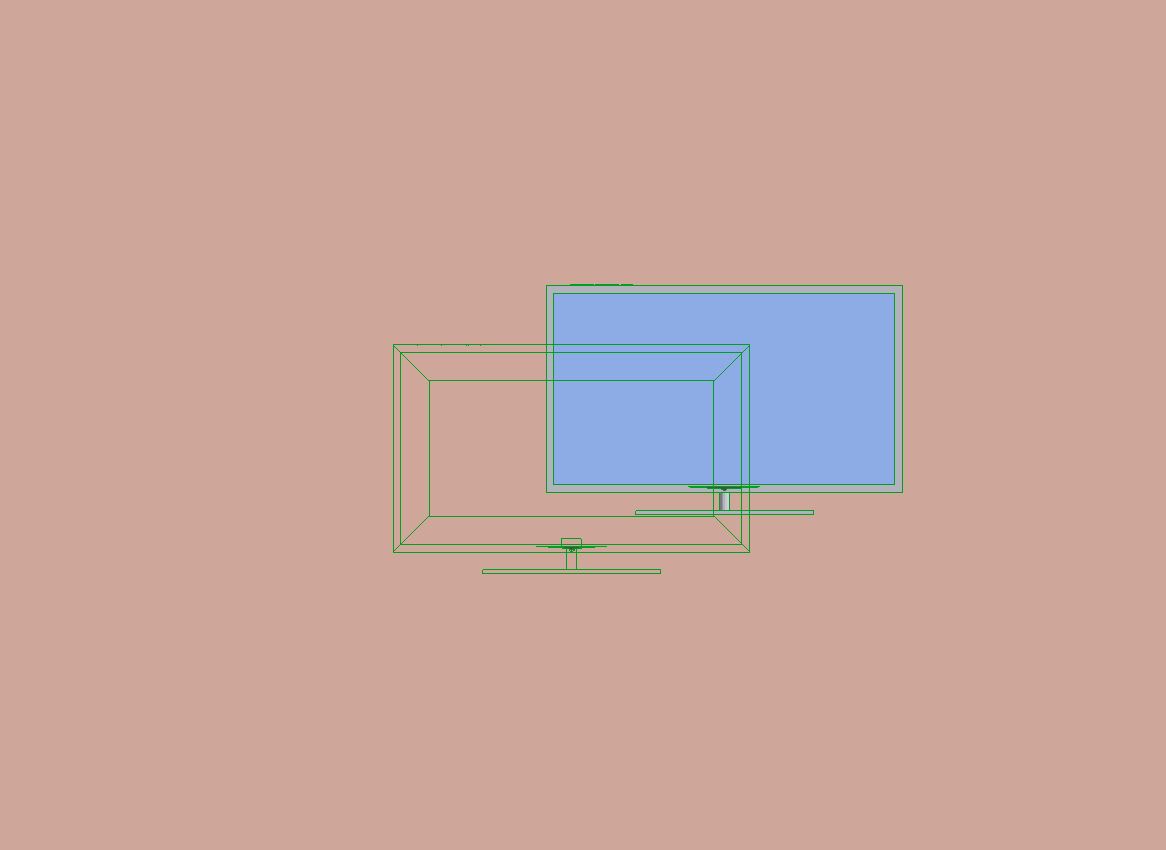

ArtMen я пробовал, у меня норм выходит, если воздух задать для экрана, корпуса и т.д.

Вставить имя в ответ
Перейти в профиль
Bruce
Активность: 2976
На сайте c 25.06.2007
Сообщений: 1503
Россия
Вот тут похожий вопрос обсуждалсяhttps://3ddd.ru/forum/thread/show/prozrachnost_shtrikhovok_archicad_vo_vnutrennikh_vidakh
Вставить имя в ответ
Перейти в профиль
freys2011
Активность: 2212
На сайте c 13.06.2015
Сообщений: 918
Ukraine, Kyiv

Bruce

Цитата Lila2017:
Ура! Спасибо всем за комментарии )) получилось через материал стекло )) супер, всё видно )

Цитата chiffa:
Спасибо всем за решения!   В итоге воспользовалась  материалом Воздух в графической замене для слоя Мебель.

Вставить имя в ответ
Перейти в профиль
luna.#
Активность: 189
На сайте c 25.03.2014
Сообщений: 42
Москва
Ничем не получалось, ни графической заменой, ни заменой покрытия, ни прозрачностью. Может кому понадобится. Отодвинула объект, переназначила розетку на передний план, скоприровала её оставляя на месте. Обратно поставила объект. Скопированная розетка оказалась видна.
Вставить имя в ответ
Перейти в профиль
kseniamelnikova
Активность: 10
На сайте c 14.08.2016
Сообщений: 3

1. Все рамки , которые за мебелью, копируете на отдельный слой и размещаете перед объектом. На развертках слой отображаете, на планах скрываете.

2. В последней версии РАМКА ЭЛ есть кнопка "включить вид поверх мебели"

Вставить имя в ответ
Перейти в профиль
AlexDonRumata
Активность: 247
На сайте c 15.01.2009
Сообщений: 55

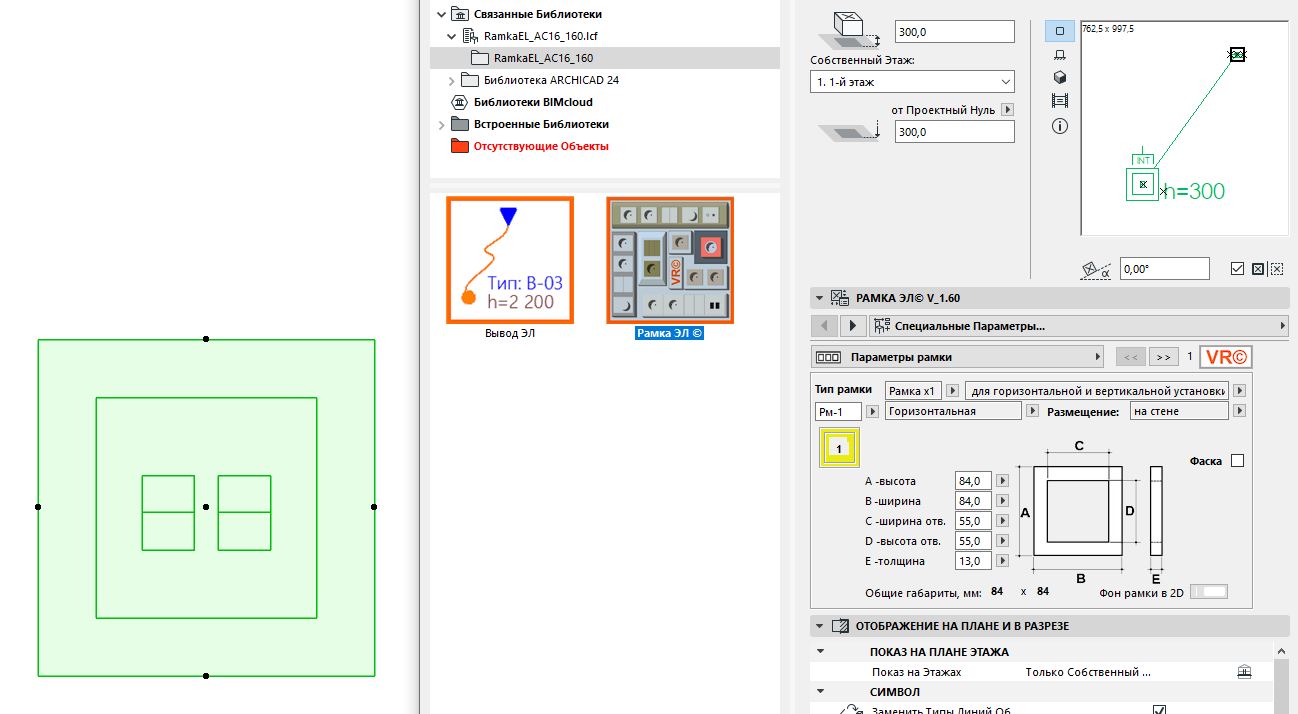

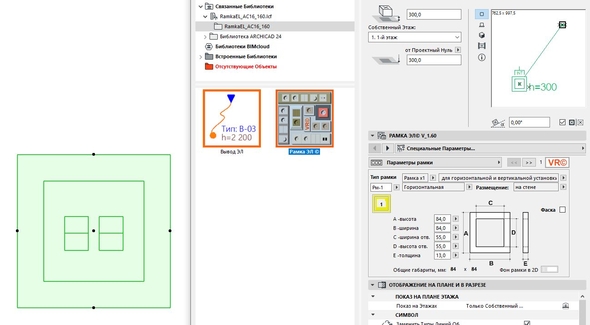

Рамка ЭЛ сетевая розетка  RJ45 x1 на плане отображается корректно, а вот на развертках показана как двойная((( почему так? может кто сталкивался.

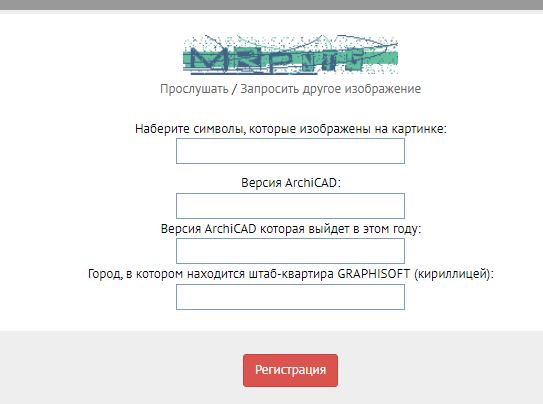

пытался зарегится на форуме cadstudio.ru задать вопрос, но там при регистрации странные вопросы о моей версии архикад и какая выйдет в этом году. Чтобы я не прописывал туда, он выдает ошибку((
