Как смоделить такую штуку

Честно врешь?

Аж прям закрутились...

Но вообще я скрин кидал выше но ты видимо не видел...

У тебя, кстати, плотность вроде разная получается, судя по скрину

Кинь сплайны чтоль твои. Не пойму, что не так

а что их давать? Нарисуй по форме этой фигуры.

Цитата DoCentttt:

Етить, ты меш рандомный))  Неплохо звучит. НУ а шо. С новыми законами про мат токо так.

едит поли тебе в одно место тоже не плохо))

Кстати Rail Clone ты пробовал для этой цели? Я думаю он может помочь.

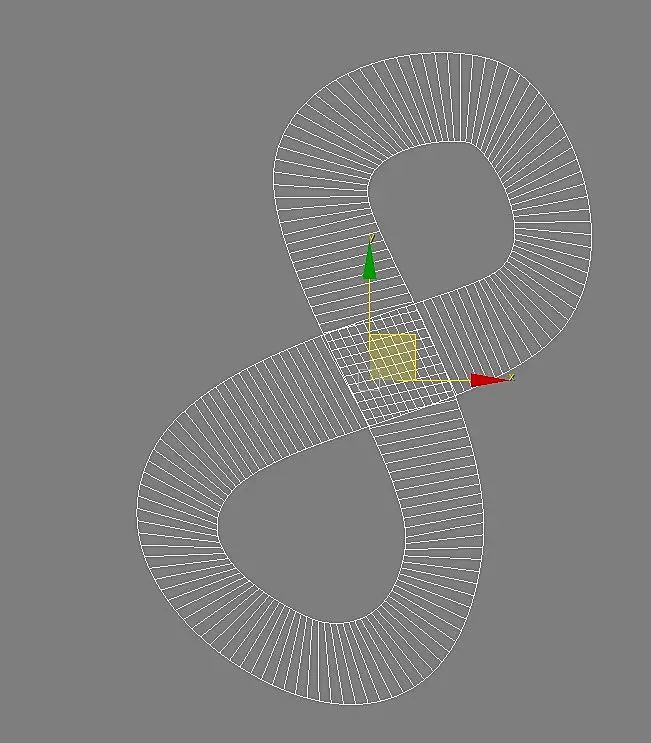

Так чтоль? Надо просто добавить точки в нужных местах и разделить сплайны. Принцип моделирования не меняется.

Это у меня ещё сплайны кривые. Если делать из окружностей, то вообще идеально получается

а как ты решил проблему не симметричного расположения при cross section?

shinodem

я про длину сплайнов которые идут между двумя сплайнами. С ними то вся проблема.

Нужно чтобы вертексы двух сплайнов были напротив друг друга, и чтобы между двумя этими вертексами был сплайн. И вот тут вся трудность, построить такую форму не сложно,  но проблема точного расположения, чтобы не было вот так

Тю, а инсет? Или я не пойму што вы рисуете?) А, точно, аутлайн же. Алан, аутлайн - и будут такие же точки.

... а, всё, понял. Продолжайте.

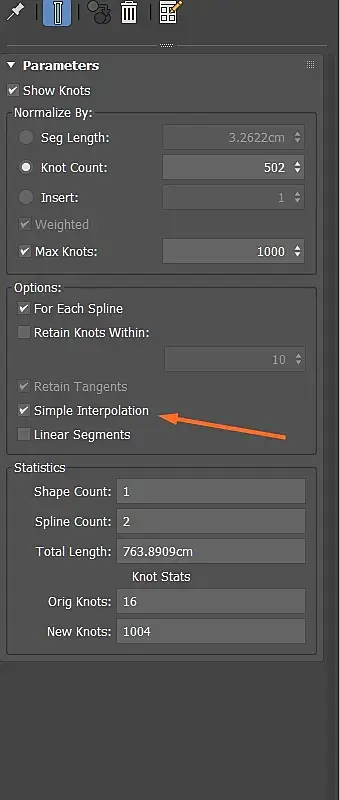

ну да, та галка выравнивает их перпендикулярно сплайну

Для меня задачка оказалась интересной, но, как потом оказалось, довольно простой.

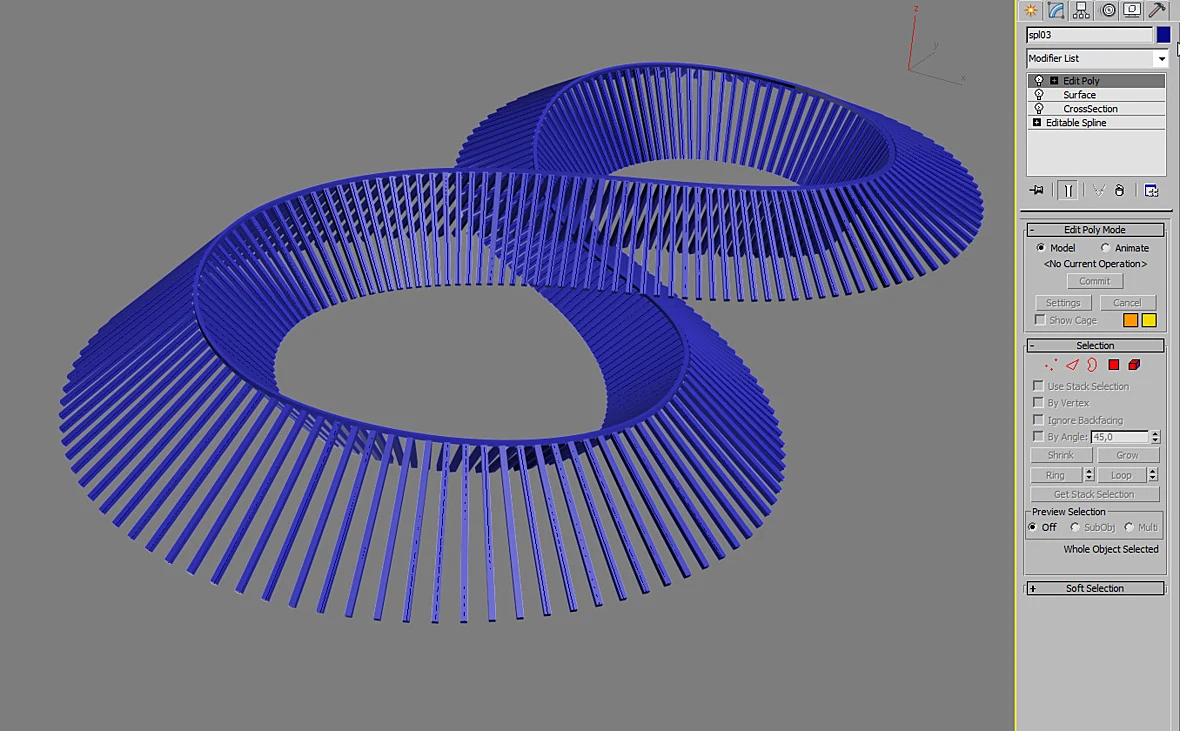

Так как юзаю макс 2012 и не имею возможности настраивать интерполяцию в нормалайзе, пришлось включить мозг и EditPoly. Объект легко редактируется сплайном внизу стека. "Палочки" - отдельный объект и создается в пару кликов из готовой формы. Их количество задается в Surface, а толщина в...

интересней другое, если добавить вертекс на сплайн то начинаются приколы.

Итак обычный произвольный сплайн с outline

как бы все отлично и все верно

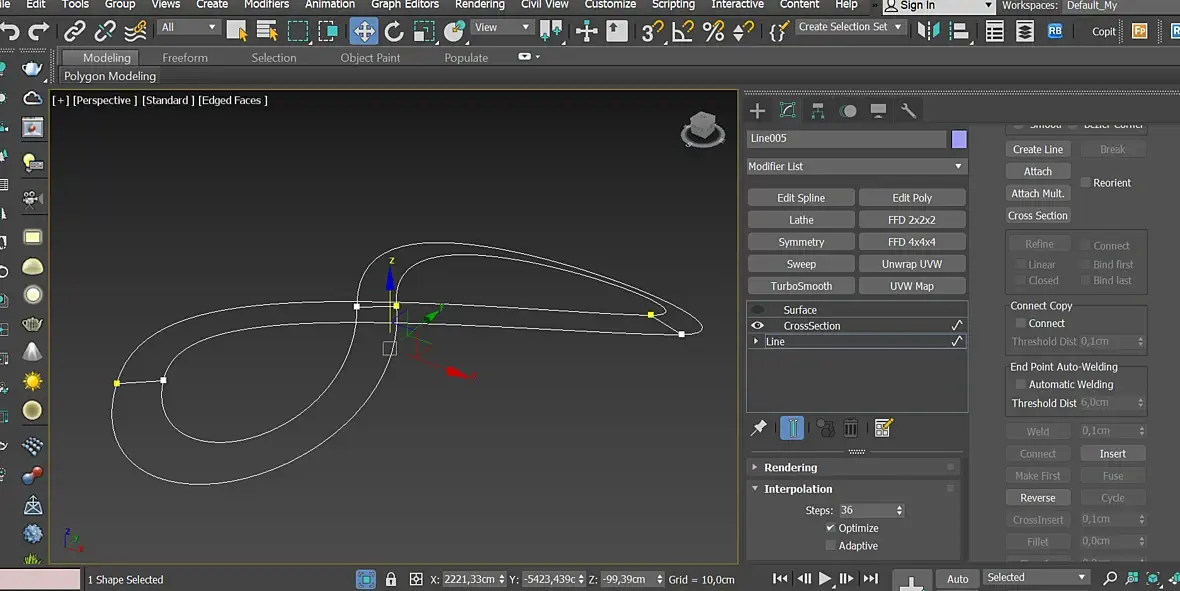

Включаем surface

AlanSesarskiy

кроссекшен забыл

Да Олег аутлайн и? Видишь результат? Я не знаю из чего тут рисуют эти сплайны, я рисую не из окружностей и чего бы то ни было а простым сплайном и это не работает.

и откуда оно без аутлайн берет сплайны?
