Как удалить швы в модификаторе Unwrap UVW?

Вот тут десятки людей, которые умеют, показывают и говорят как надо делать:

https://www.youtube.com/results?search_query=unwrap +3ds+max

Или Вы головой только кушаете? Вопрос риторический можно не отвечать.

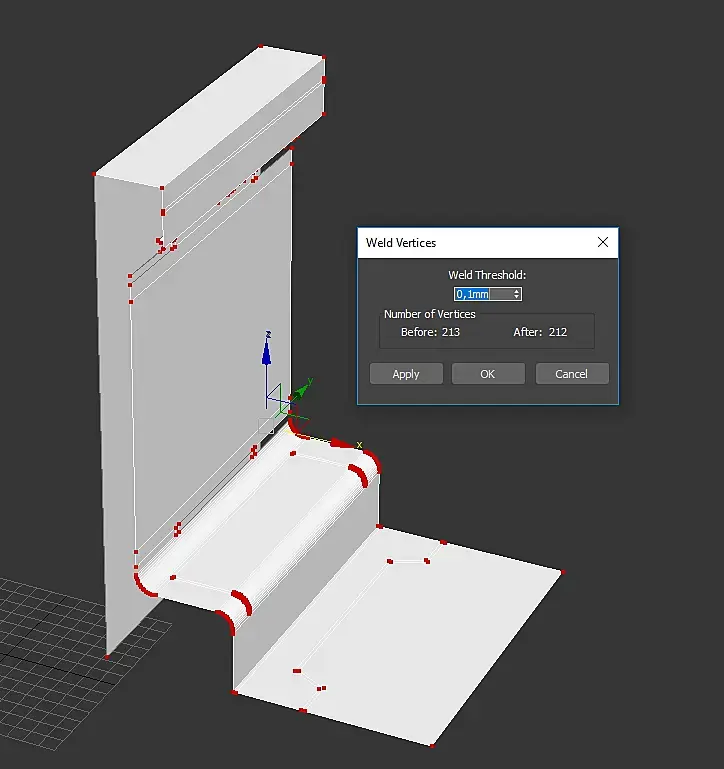

У вас вершины в модели были не сварены (не свелдины).

У вас также есть полигоны с нулевой площадью в этом месте. Уберите лишние.

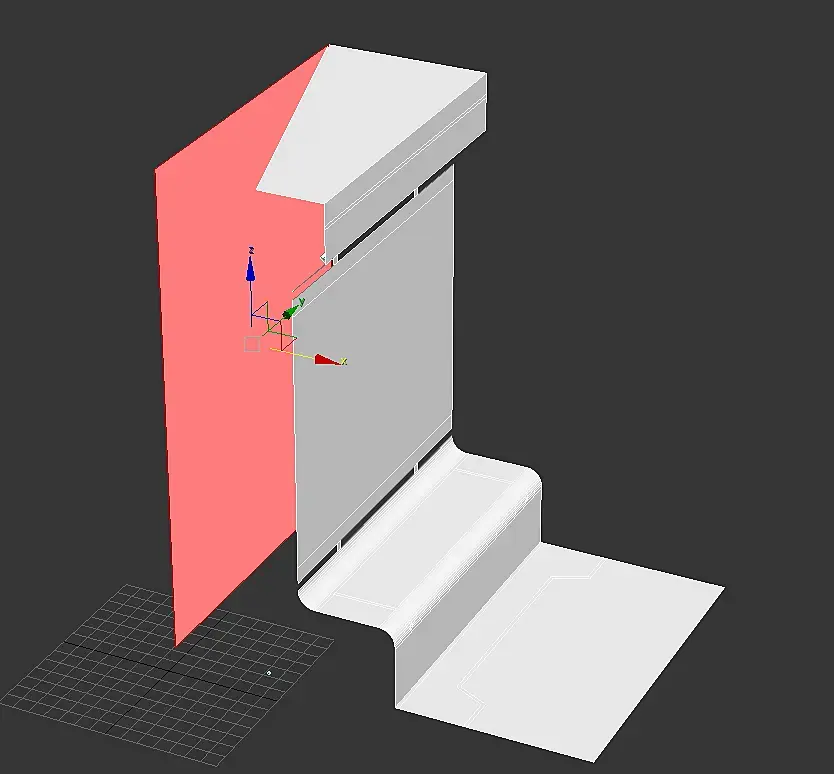

Кроме того задний полигон вывернут, поэтому он не может "привариться" к остальной плоскости. Выверните его и "привариться" ещё одна вершина.

После этого модель хорошо разворачивается.

lnnleon Mittya спасибо вам за подробные примеры.

Только я планировал получить такой результат.

затратив меньше усилий.

Тут я также что мог развернул, а остальное перебирал ручками.

У меня просто много таких моделей, вот я и подумал что со своими швами я быстрее все сделаю. Но походу эти дефолтные швы невозможно удалить. Хотя смотря разные обучающие видео с шариками и кубиками думал иначе.

Mittya вот такой результат очень хороший. Вы часть швов удалили потому что точки свелдили? Я попробовал так сделать но у меня не такой результат. Может что неправильно сделал

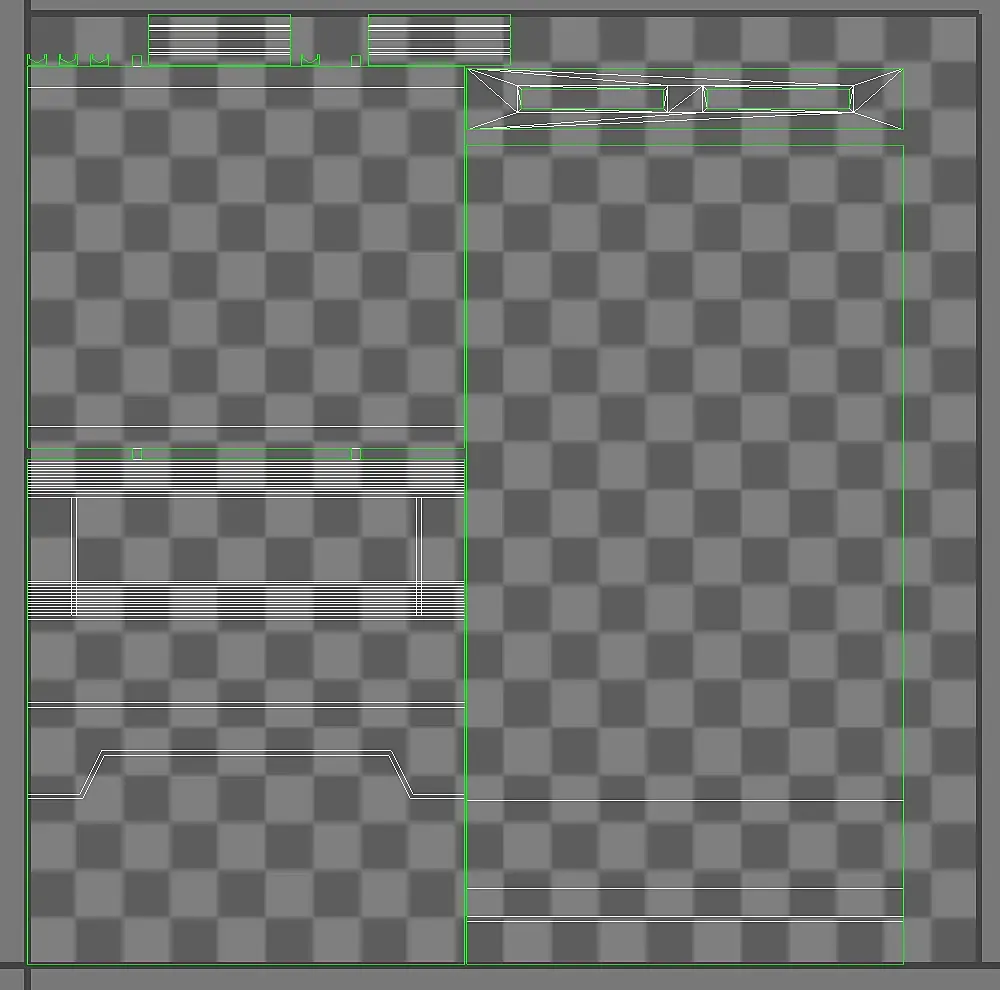

Mittya все сделал. Оптимизировал фигуру и скинул развертку. Большое спасибо. Проблема для меня решилась. Как обычно дело оказалось в какой то мелочи.

Frax220 После исправления геометрии (удалении полигонов с нулевой площадью, флип вывернутого полигона, сваривание вершин) я выбрал места, где пойдут швы. Сейчас у вас там есть лишние полигоны.

PS: Пока писал, вы уже сами справились.

Mittya если не против я еще спрошу. Точки я нашел где сварить. И в принципе я только это и сделал.

А как понять что есть полигоны с нулевой площадью и как их удалить?

Наверно есть штатные средства 3ds max для поиска таких полигонов. Но здесь я наткнулся случайно, когда начал выполнять развёртку. Не понял, почему колбасит развёртку такой простой модели.Но сейчас проверил скриптом rapidMeshCleanUp, который у меня в наборе rapidTools, и он нашёл ещё два полигона ))). На развёртке эти полигоны видны, а на модели нет.
