Не могу придумать сетку

Автор
Сообщение
Возраст: 50
Пол: М
На сайте c: 20.08.2007
Сообщения: 2747
Откуда: Одесса

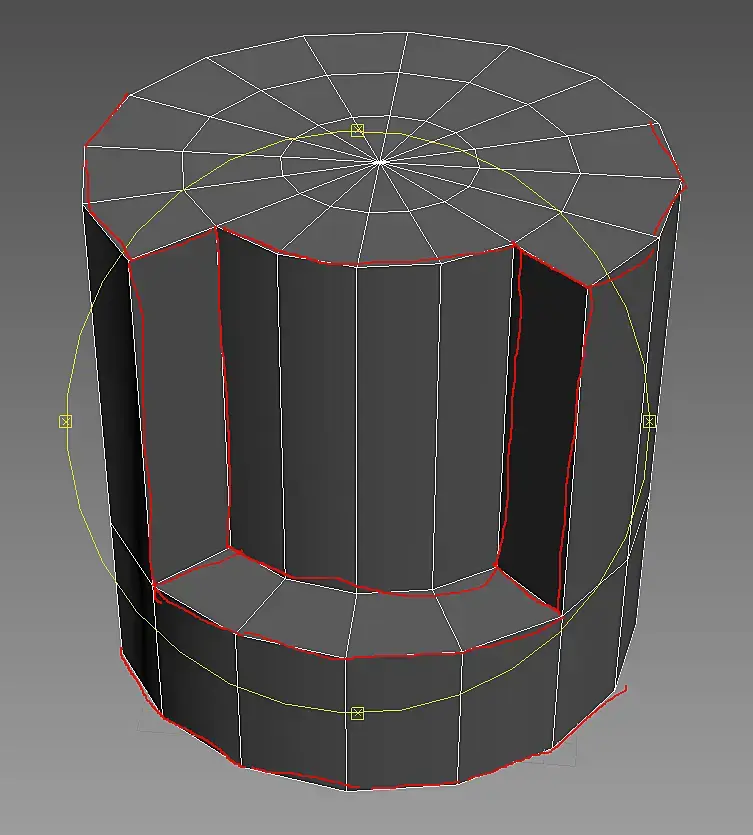

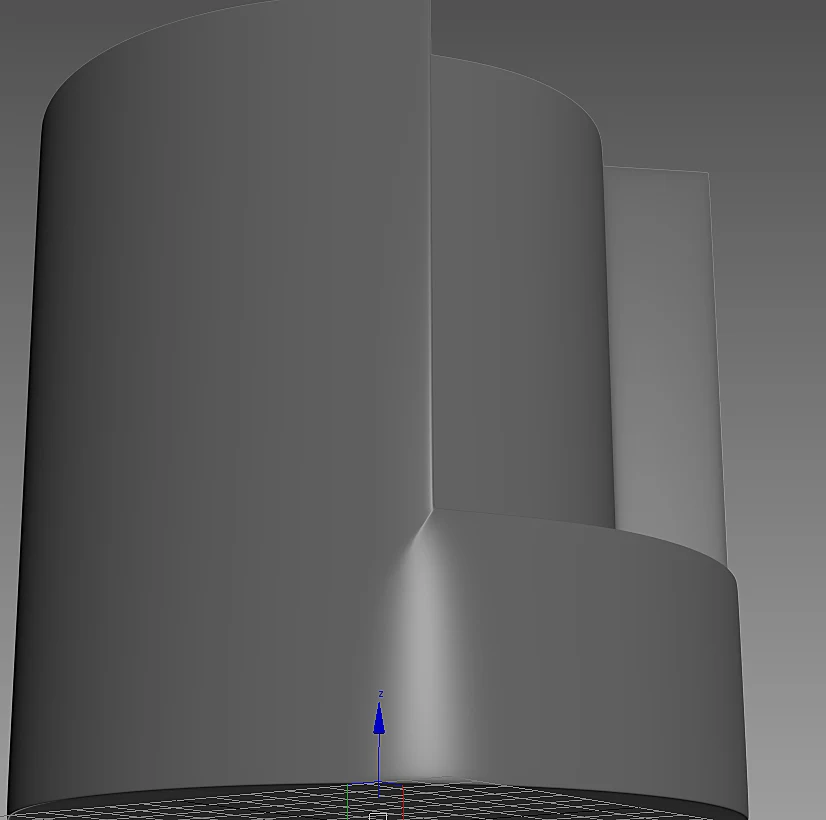

Коллеги. Помогите. Сломал голову. Не получается сделать жестские грани под сглаживание так, что бы сохранить структуру цилиндра и все было идеально.

Возраст: 24
Пол: М
На сайте c: 19.02.2016
Сообщения: 871
Откуда: Москва

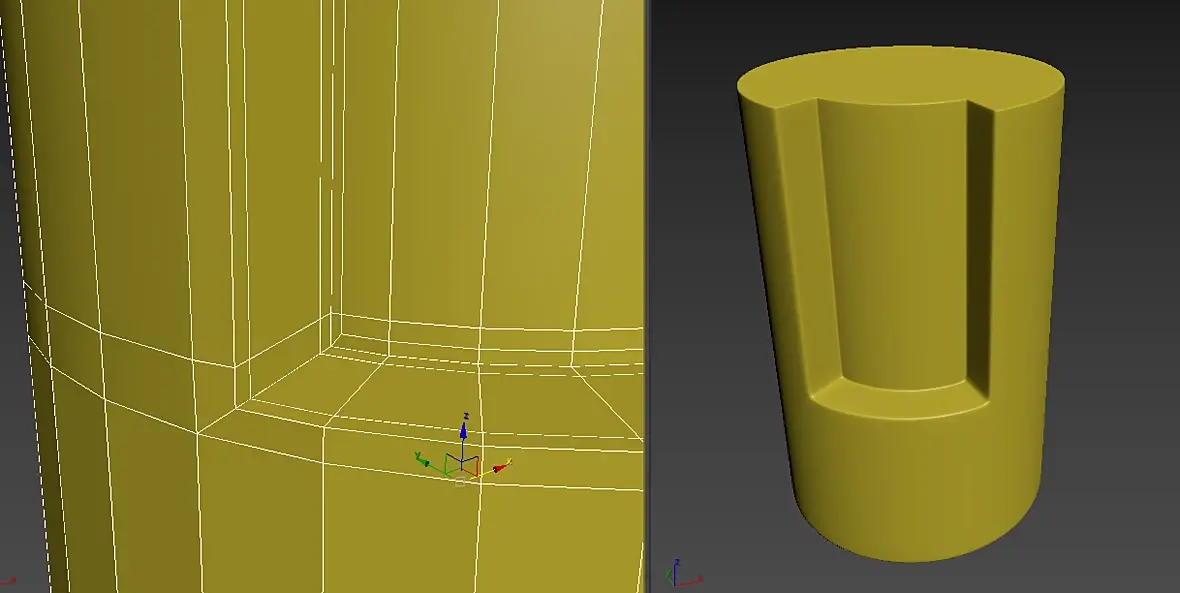

chamfer - параметр quad - tension на 0,5 - 0,005 см. Angle на 25-40, чтобы все грани не были задействованы.
Возраст: 50
Пол: М
На сайте c: 20.08.2007
Сообщения: 2747
Откуда: Одесса

Цитата Exengineer:
chamfer - параметр quad - с tension на 0,5 - и 0,005 см.

Возраст: 24
Пол: М
На сайте c: 19.02.2016
Сообщения: 871
Откуда: Москва

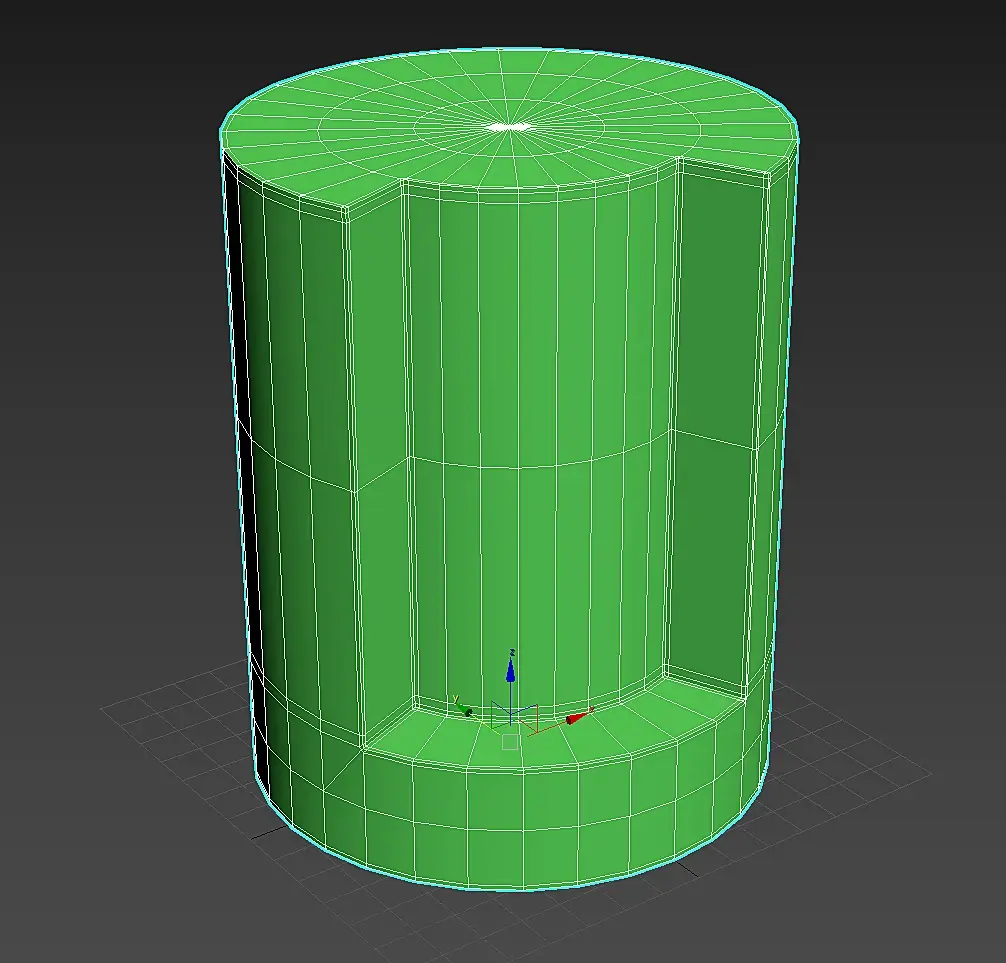

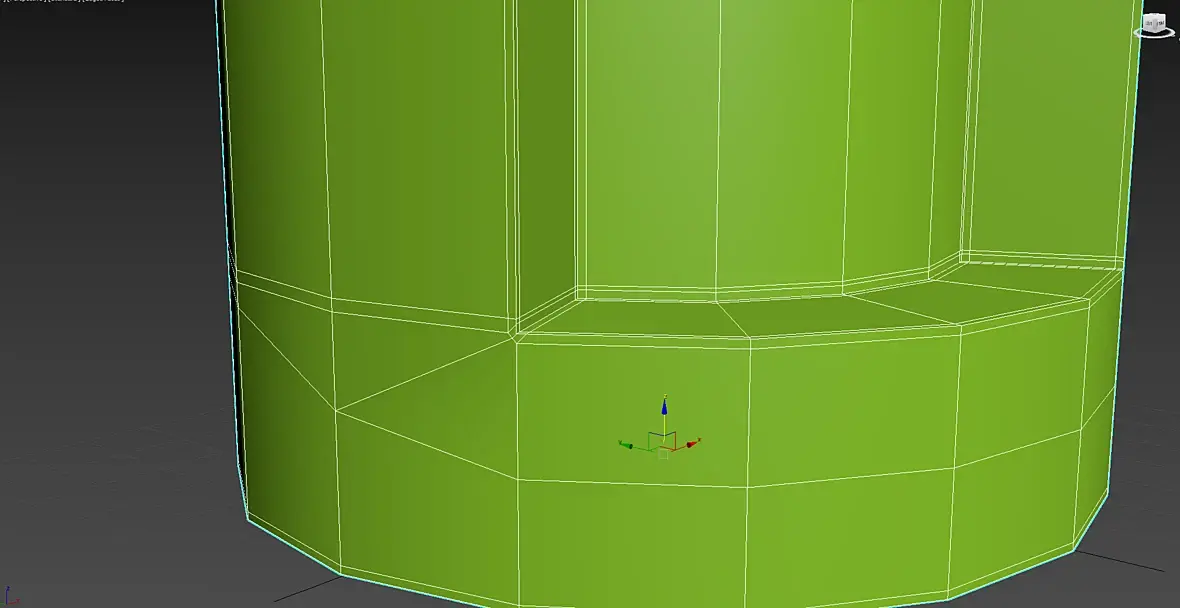

Можно убить сглаживание у модели, накинуть smooth на 15-20, сколлапсить, потом turbosmooth с группами сглаживания попробовать, потом чамфер кинуть
Возраст: 50
Пол: М
На сайте c: 20.08.2007
Сообщения: 2747
Откуда: Одесса
Цитата Exengineer:
Можно убить сглаживание у модели, накинуть smooth на 15-20, сколлапсить, потом turbosmooth с группами сглаживания попробовать, потом чамфер кинуть

Мне нужна правильная сетка. Только она даст нужный результат. Группы сглаживания не при чем. А вот как сделать сетку - ума не приложу

Возраст:
Пол: М
На сайте c: 27.04.2016
Сообщения: 2239
Откуда: Kyiv

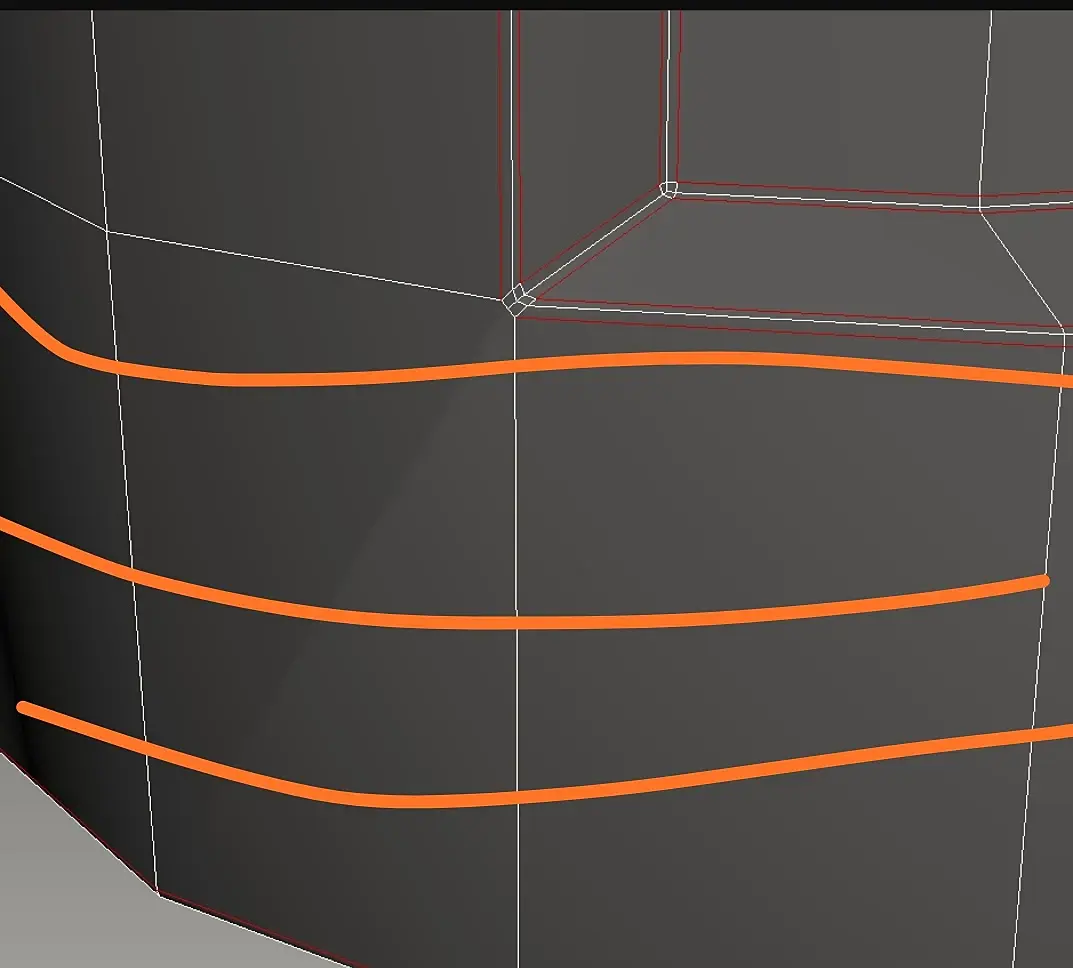

Ссори, с телефона. Эджи поддержи. Можео так, можно верз и низ

Возраст: 50
Пол: М
На сайте c: 20.08.2007
Сообщения: 2747
Откуда: Одесса
Цитата Zolty:

Ссори, с телефона. Эджи поддержи. Можео так, можно верз и низ

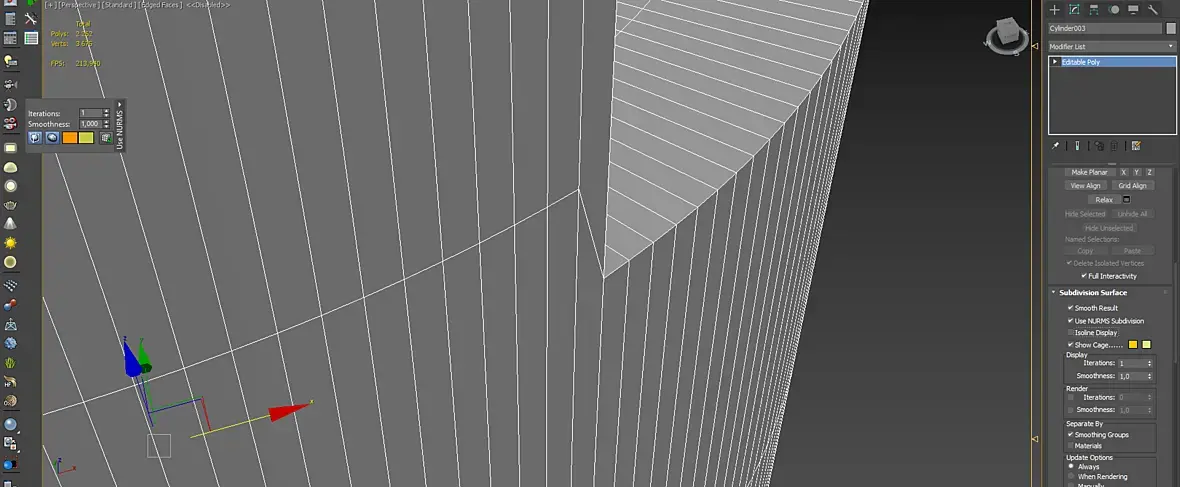

проблема не в горизонтальных гранях, а в вертикальных

Возраст: 24
Пол: М
На сайте c: 19.02.2016
Сообщения: 871
Откуда: Москва

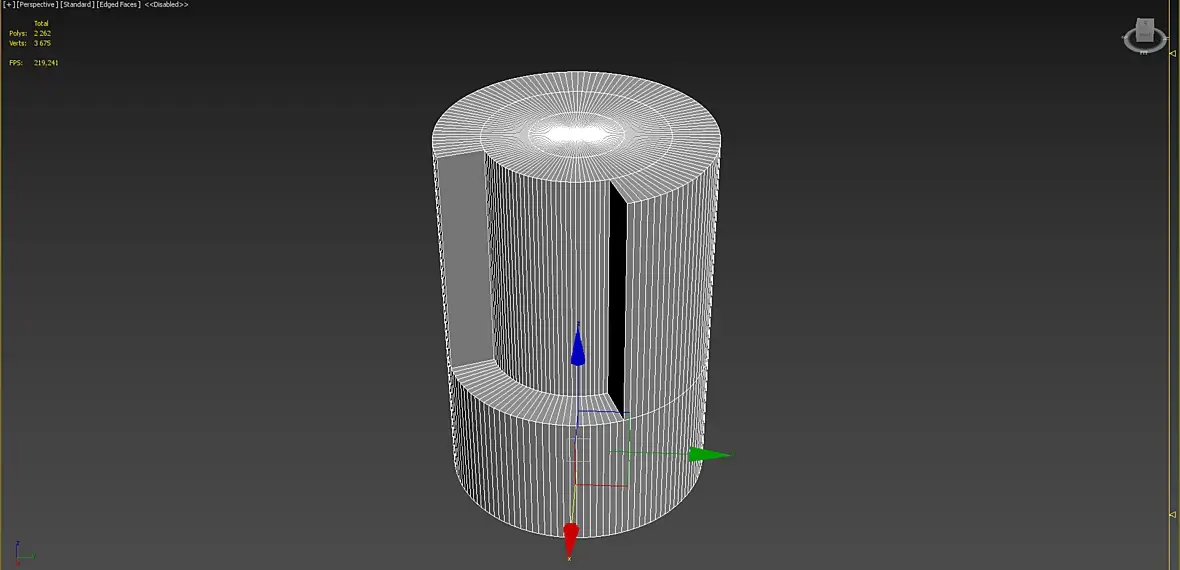

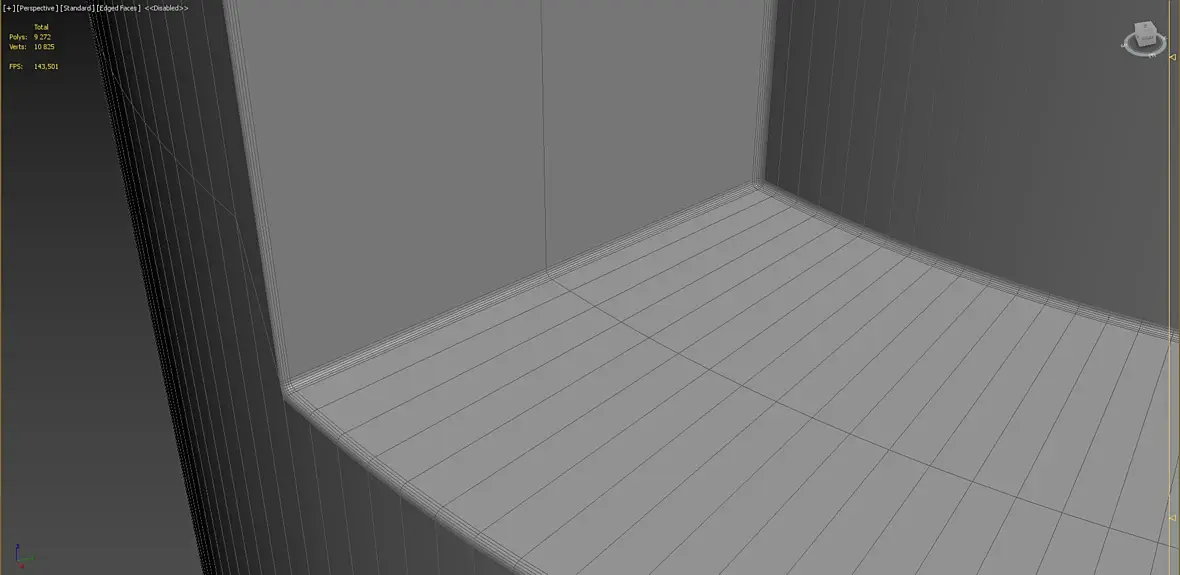

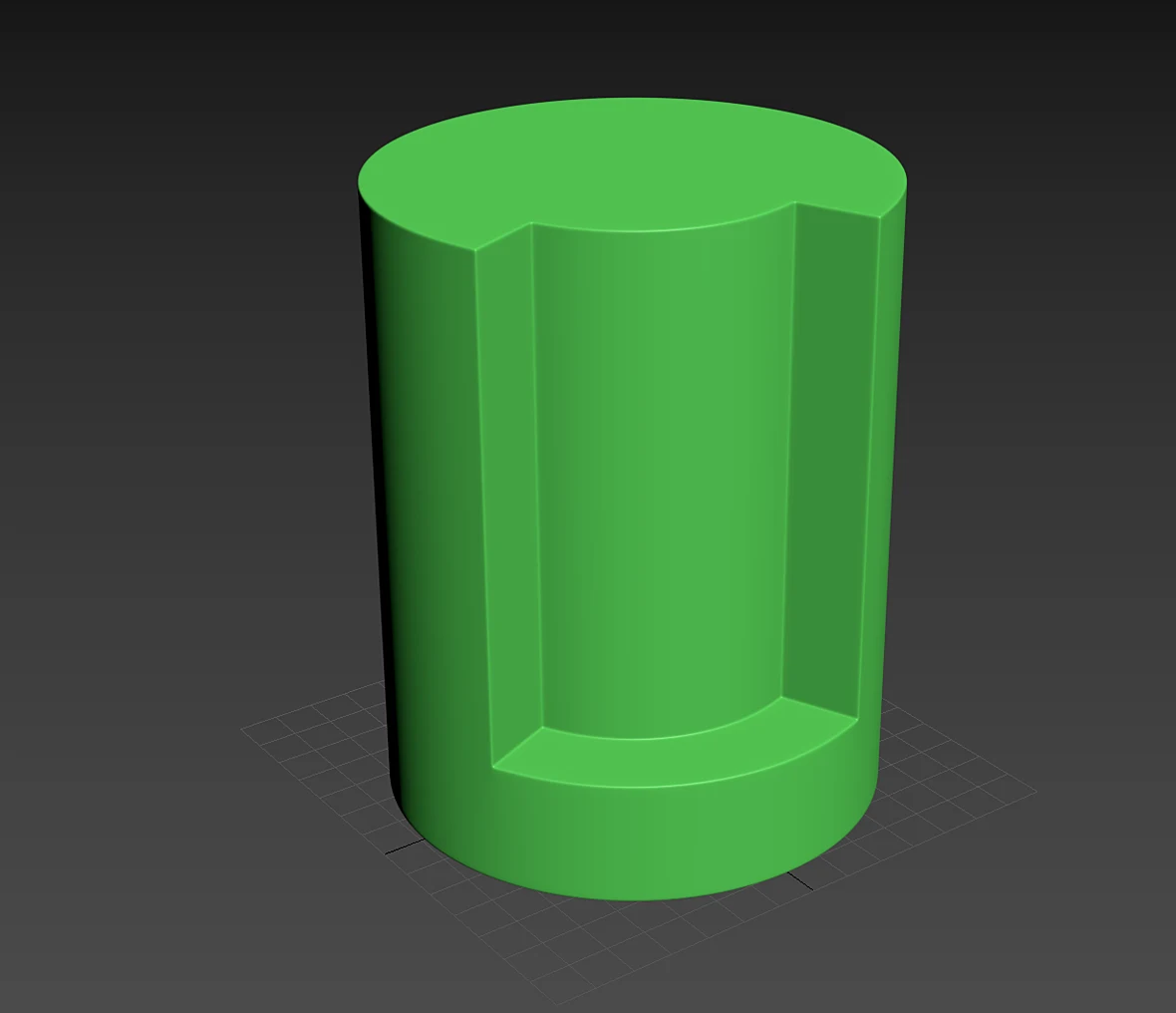

Придумал. Но надо изначально топологию делать под 128 сегментов, затем turbosmooth с группами сглаживания, затем chamfer с сглаживанием только на фаски. Такие вещи под сглаживание не делают обычно, поэтому нарезают хайполи сегменты через cut или булин.

Возраст:
Пол: М
На сайте c: 27.04.2016
Сообщения: 2239
Откуда: Kyiv

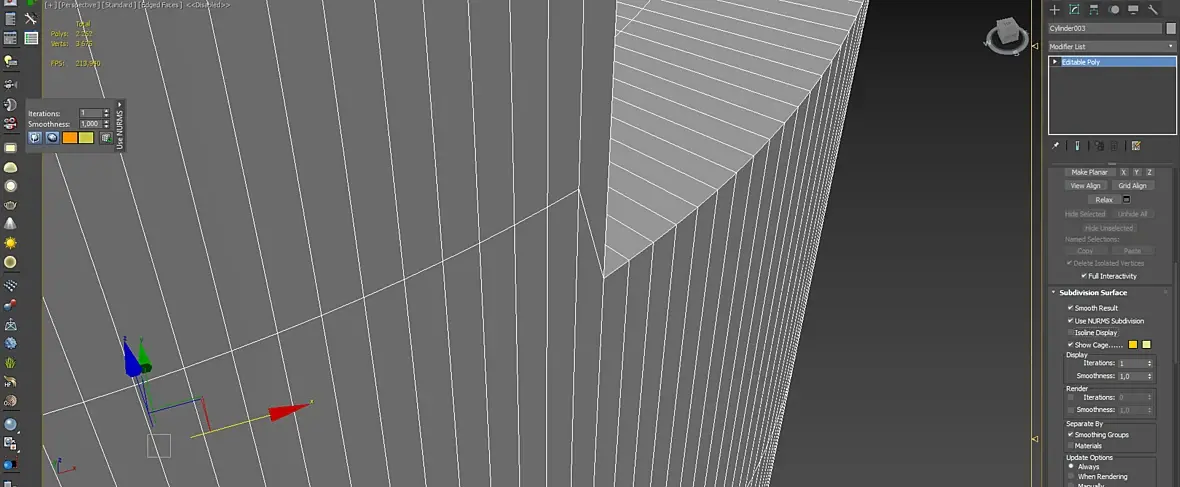

Вообще сабдива накинуть и потом ркдактировать .
Возраст: 24
Пол: М
На сайте c: 19.02.2016
Сообщения: 871
Откуда: Москва
Потом эту болванку через loop на через один вертикальный сегмент облегчать. И так далее до нужной детализации.
Возраст: 50
Пол: М
На сайте c: 20.08.2007
Сообщения: 2747
Откуда: Одесса
Да дело в том, что задача именно с низкополигональной болванкой работать, и что бы вся сетка была прямоугольная и топологически корректная. А потом просто сгладить до нужной итерации и не образовалось потяжек и горбов.
Возраст: 24
Пол: М
На сайте c: 19.02.2016
Сообщения: 871
Откуда: Москва
Цитата renderman:
Да дело в том, что задача именно с низкополигональной болванкой работать, и что бы вся сетка была прямоугольная и топологически корректная. А потом просто сгладить до нужной итерации и не образовалось потяжек и горбов.

Вижу оптимальный метод подготовки с хайполи до лоуполи. Потом задача сглаживать есть? Если есть, то откатывать до мидполи болванки, насколько можно. Ну сколько там получается со 128 откатить до 16 или 32? Столько и откатывать на двойку вниз. Старую болванку оставить рядом, новую рядом строить.

Возраст:
Пол: М
На сайте c: 17.03.2010
Сообщения: 582
Откуда:
А crease уже не работает? Для технички - самое оно)
Возраст: 37
Пол: М
На сайте c: 29.05.2015
Сообщения: 403
Откуда: Москва

Ох, сколько цилиндров еще пострадает, в попытках сделать под сглаживание лоу поли))) Никак! только более плотная сетка или бенд по сглаженной модели))

На лоу польке всееееееегдааааа будет этот уголок)))

Возраст:
Пол: Ж
На сайте c: 27.02.2010
Сообщения: 3661
Откуда: Херсон/Ukraine
Цитата Nick_pan:
На лоу польке всееееееегдааааа будет этот уголок)))

Вывод?..

- Делать мид поли не под модификатор сглаживания, но используя собственную и лишь одну группу сглаживания полигонов для всего объекта.

Как с лавкой Икеи тут: https://3ddd.ru/forum/thread/show/izlomy_plokhaia_setka

Там тему хорошо раскрыли со всех ракурсов изломов плохой сетки ))

Возраст: 37
Пол: М
На сайте c: 29.05.2015
Сообщения: 403
Откуда: Москва
Цитата feles:

Вывод?..

Можно и под сглаживание ,принцип прост чем плотнее сетка тем меньше этот уголок))) Уплолтняем до тех пор пока совесть позволит)))

Возраст:
Пол: Ж
На сайте c: 27.02.2010
Сообщения: 3661
Откуда: Херсон/Ukraine
Цитата Nick_pan:
Можно и под сглаживание

А смысл? ))

У мид поли уже своя группа сглаживания и чамфер сделают весь смуз. Зачем утяжелять сетку ненужными лупами?..

Возраст: 37
Пол: М
На сайте c: 29.05.2015
Сообщения: 403
Откуда: Москва
Цитата feles:

А смысл? ))

Ну человеку нужно зачем то))

Возраст:
Пол: Ж
На сайте c: 27.02.2010
Сообщения: 3661
Откуда: Херсон/Ukraine
Цитата Nick_pan:
Ну человеку нужно зачем то))

Завтра (или с понедельника) наши мастодонты моделирования подтянутся - узнаем, как лучше сделать :-)
