свет градиентом на ровной плоскости

Автор
Сообщение
Репутация: 0
На сайте c 16.12.2017
Сообщений: 2

Всем привет! Кто-нибудь знает почему на фасадных дверцах свет перерастает в тень? освещает солнце и плоскости в окне

На сайте c 25.05.2015
Сообщений: 1055
крск
единая группа сглаживания на боксах, надо настраивать эджи/фаски
На сайте c 12.04.2015
Сообщений: 424
Цитата lisaanat:

Всем привет! Кто-нибудь знает почему на фасадных дверцах свет перерастает в тень? освещает солнце и плоскости в окне

Это из за групп сглаживания такое отображение, плоскость не совсем плоскость. Каким максом пользуетесь?

Самый простой способ поправить, сделать небольшой инсет на плоскости.

Если пользуетесь 21 максом и выше пользуйтесь Weighted Normals модификатором. Если более ранние версии то скачайте скрипт IFWNormalsFree

На сайте c 16.10.2006
Сообщений: 1564
в этой ситуации проще накинуть модификатор Smooth  и отключить все галочки, тут особо нечего заморачиваться, не того уровня скругления
Репутация: 0
На сайте c 16.12.2017
Сообщений: 2
Цитата Borka82:
Цитата lisaanat:

Всем привет! Кто-нибудь знает почему на фасадных дверцах свет перерастает в тень? освещает солнце и плоскости в окне

Это из за групп сглаживания такое отображение, плоскость не совсем плоскость. Каким максом пользуетесь?

Самый простой способ поправить, сделать небольшой инсет на плоскости.

Если пользуетесь 21 максом и выше пользуйтесь Weighted Normals модификатором. Если более ранние версии то скачайте скрипт IFWNormalsFree

пользуюсь 2021 максом, большое спасибо, буду разбираться!

На сайте c 28.02.2011
Сообщений: 349

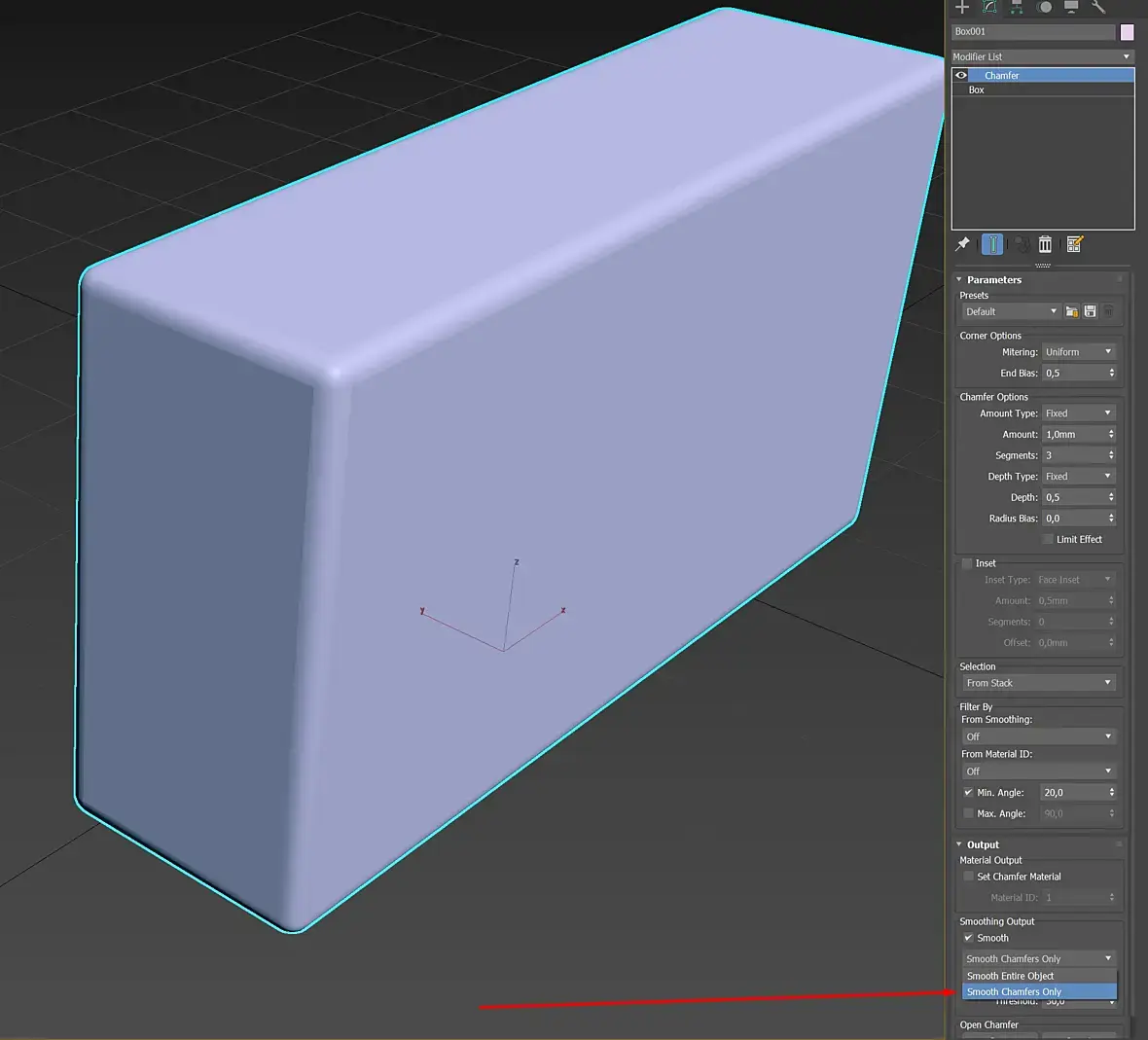

если скругляете фасады чамфером, то просто выбирайте вот эту опцию, чтоб оно скругляло только ребра, а не весь объект

На сайте c 26.03.2011
Сообщений: 134
Цита

если скругляете фасады чамфером, то просто выбирайте вот эту опцию, чтоб оно скругляло только ребра, а не весь объект

острая грань таки останется на границе чамфера.

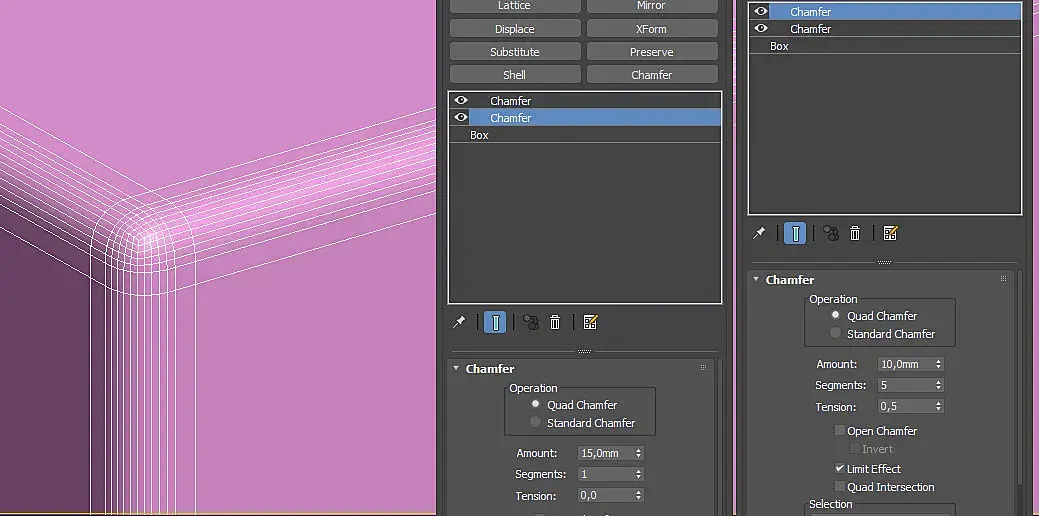

Могу предложить такой вариант: два чамфера- первый делает поддерживающие ребра, второй уже скругляет.

На сайте c 08.04.2016
Сообщений: 2
Просто добавьте граней у краев, и по центру 1 или пару. А если у вас уже на краях много граней после Chamfer, n просто накиньте модификатор Smooth и не нажимайте Autosmooth. Граненость будет, но ее не будет видно с такого ракурса. В этом случае доп грани не нужны
