мини урок: Процедурная водная гладь: океанов, морей, озер, бассейнов.

Всем привет!

Хочу поделится не сложным способом создания процедурной, водной поверхности: океанов, морей, озер, бассейнов. С  помощью стандартных карт 3Ds max. Данный способ работает в любом рендере который поддерживает стандартные материалы макса. Vray, Corona, ResShift итд.

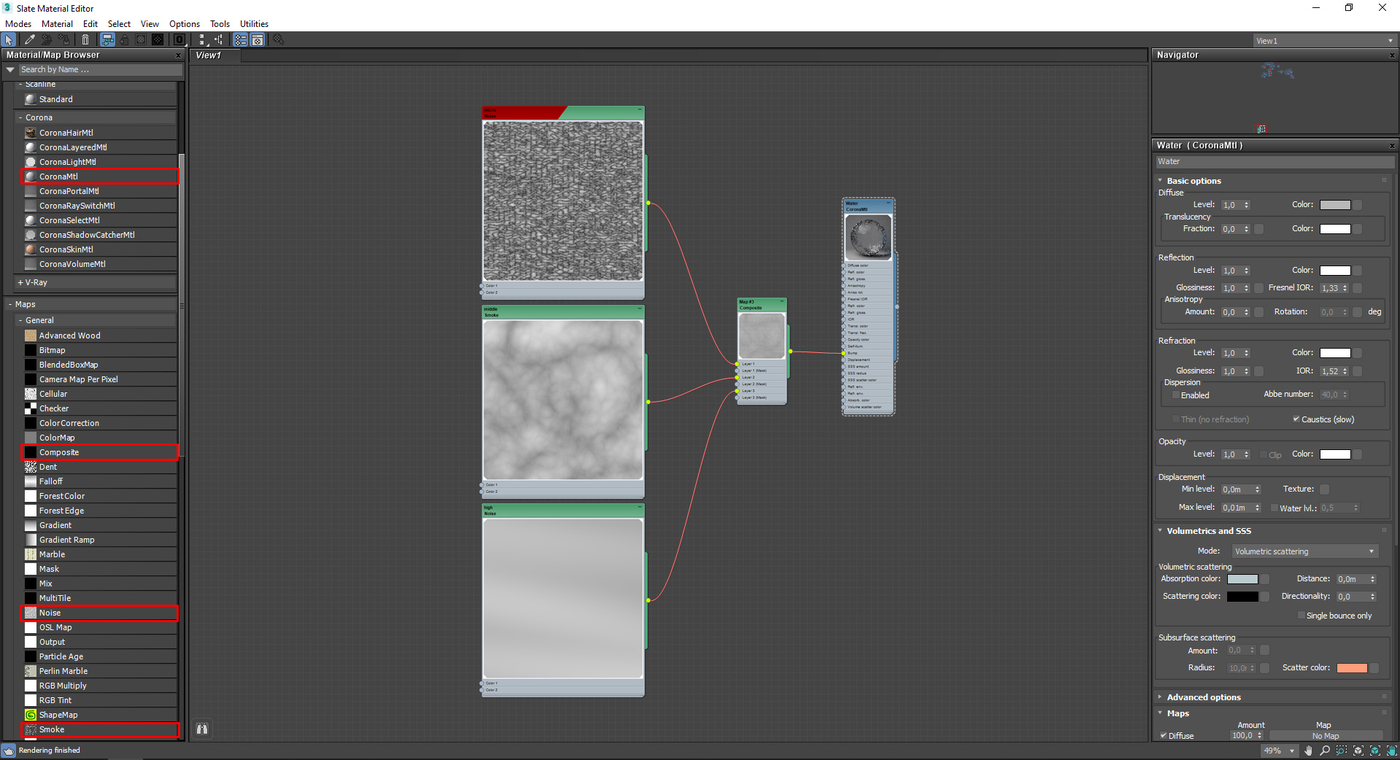

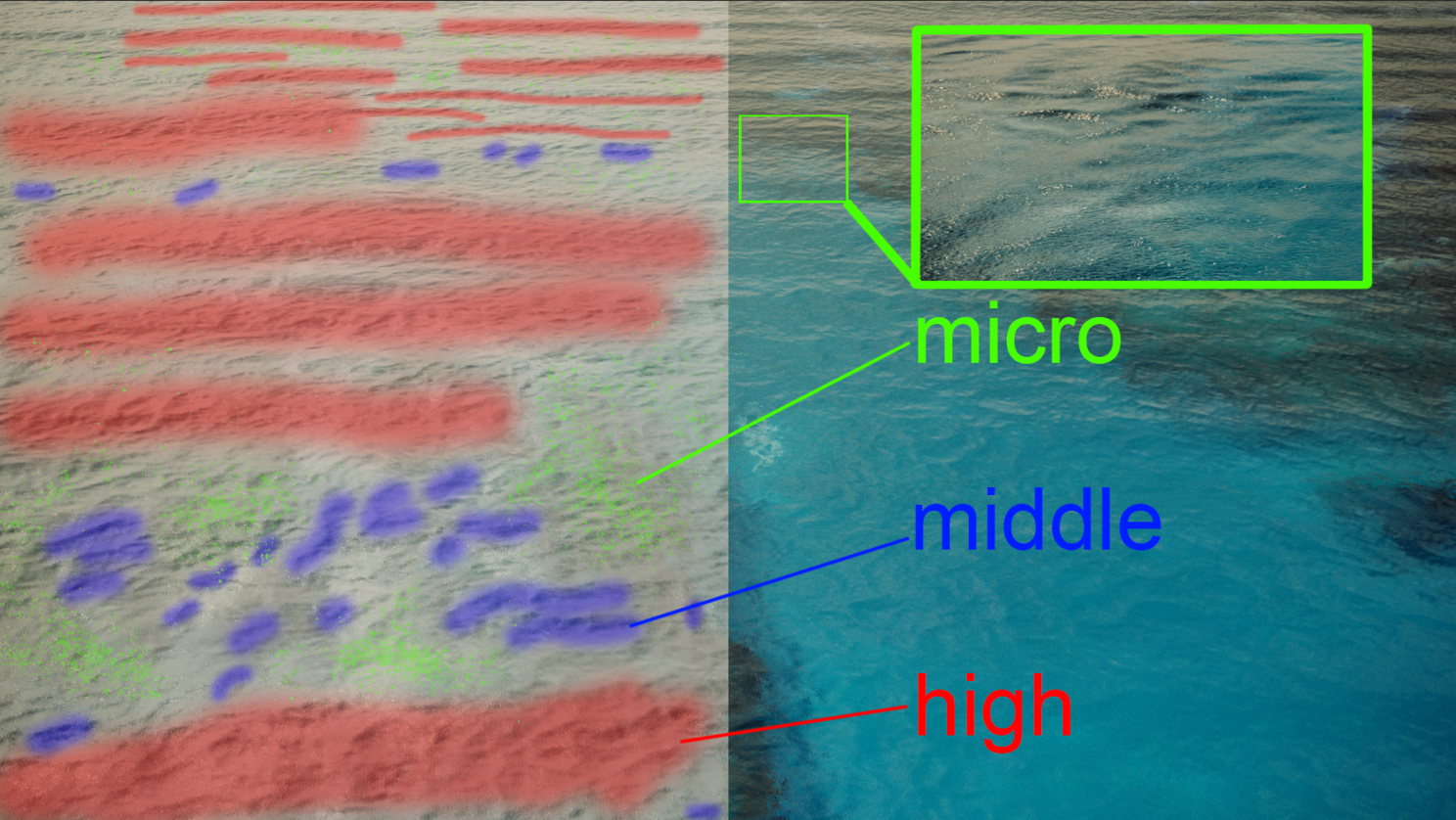

Разберем компоненты из которых состоит неровность водной поверхности. Их всего три, маленькая рябь(micro), средняя рябь(middle) и рандомная высота волн (high). Для имитации трех типов поверхности мы используем три карты смешанные через композит и отправленные в Bump материала воды.

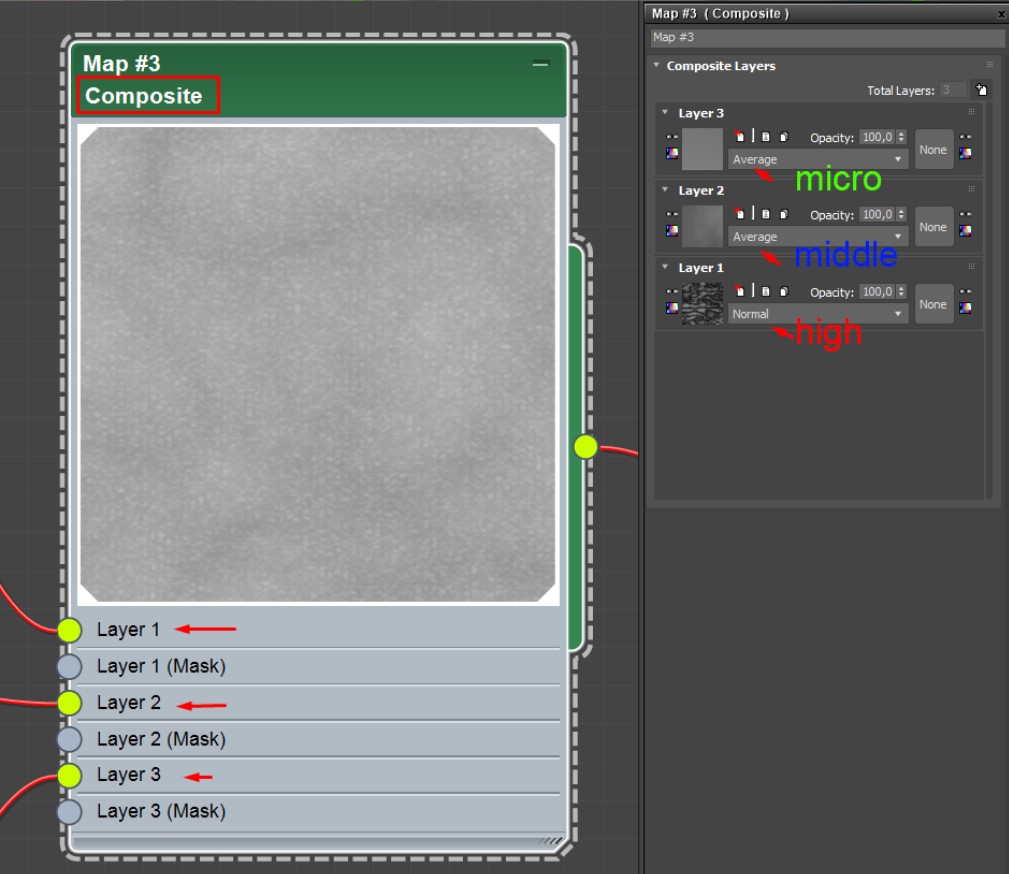

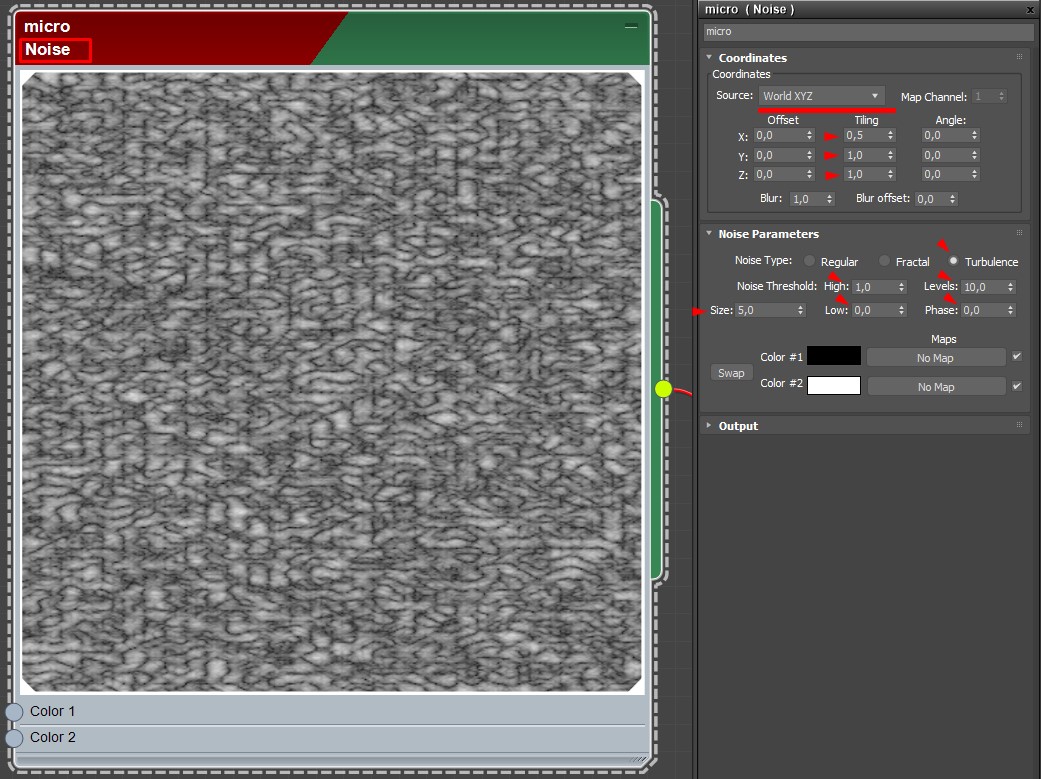

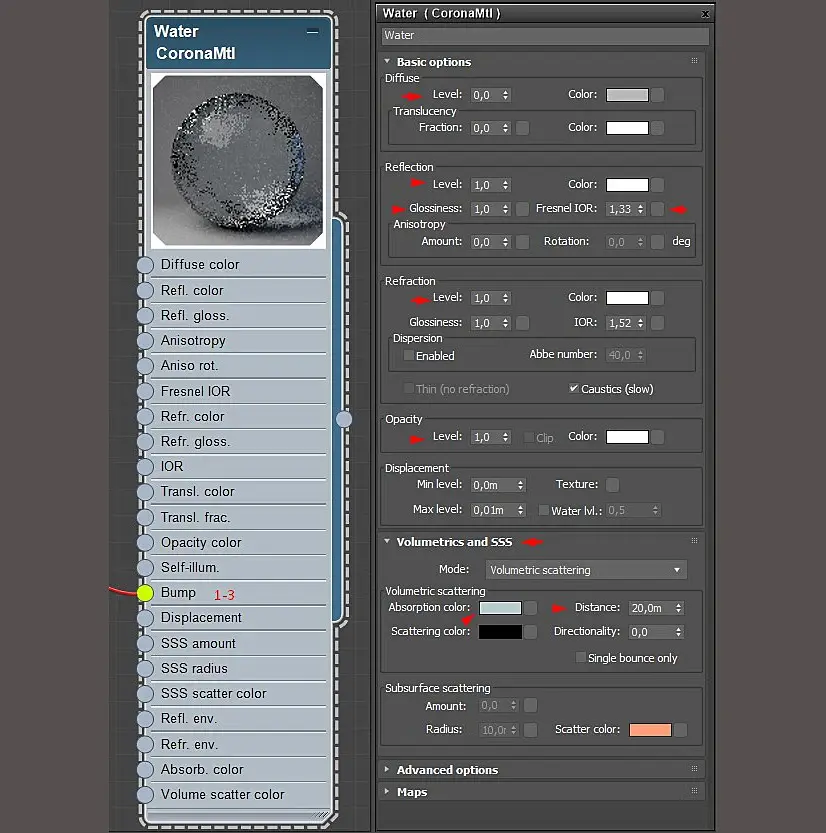

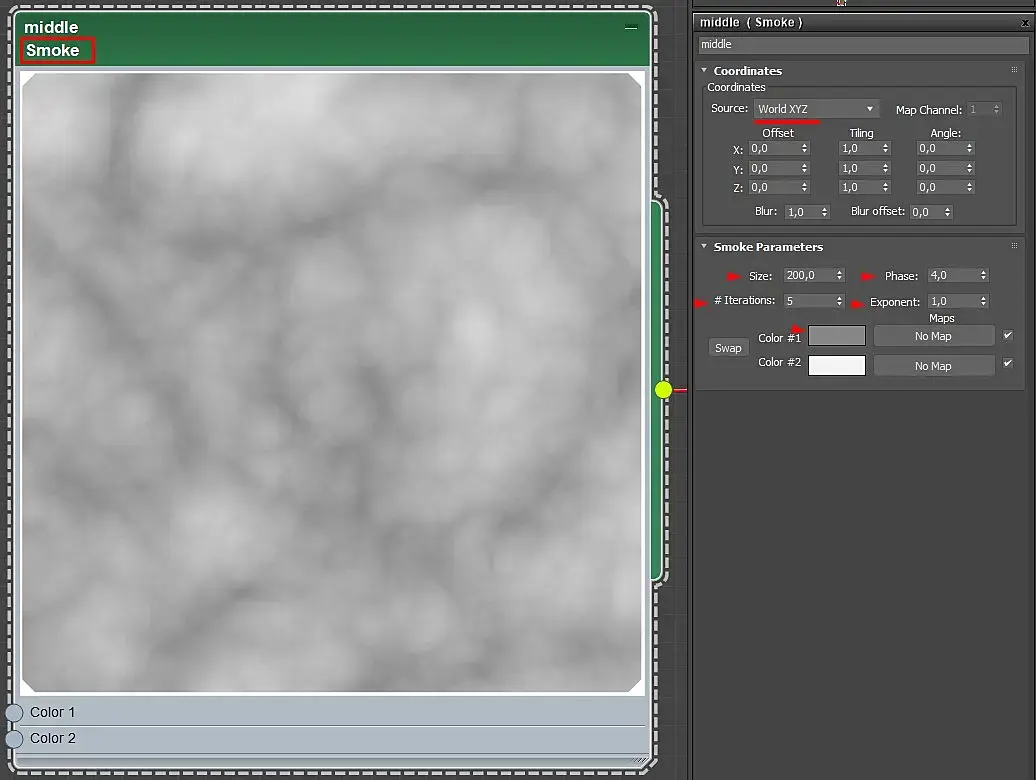

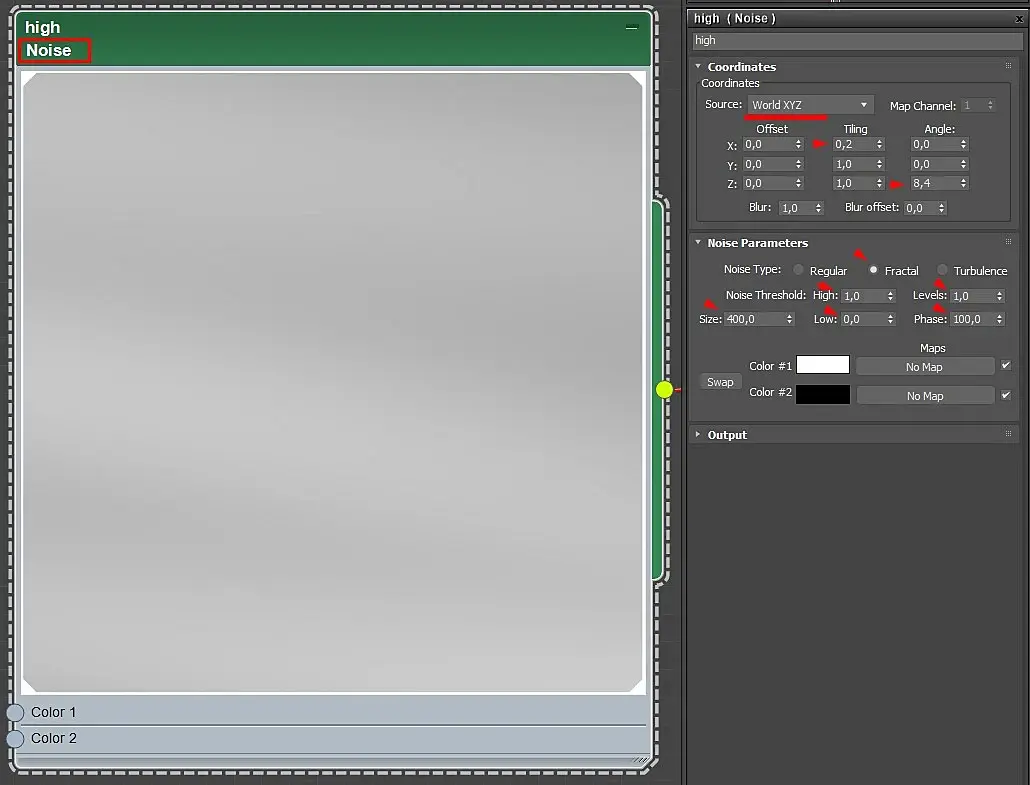

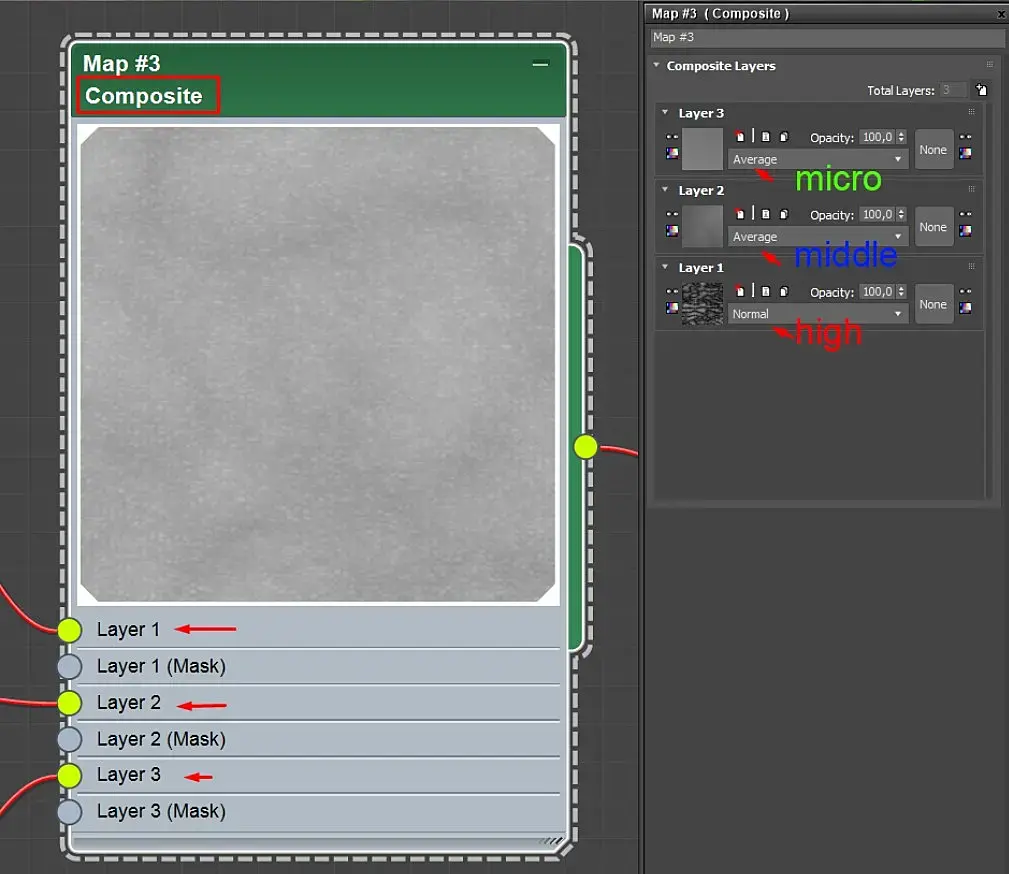

Далее, настройки с которыми я играю в интерактиве для получения удовлетворительного результата1) карта Noise маленькая рябь(micro)2) карта Smoke средняя рябь(middle)3) карта Noise рандомная высота волн (high)4) карта Composite (смешивание трех карт режимами наложения) 5) сам материал и рульки которые кручу для получения результата.

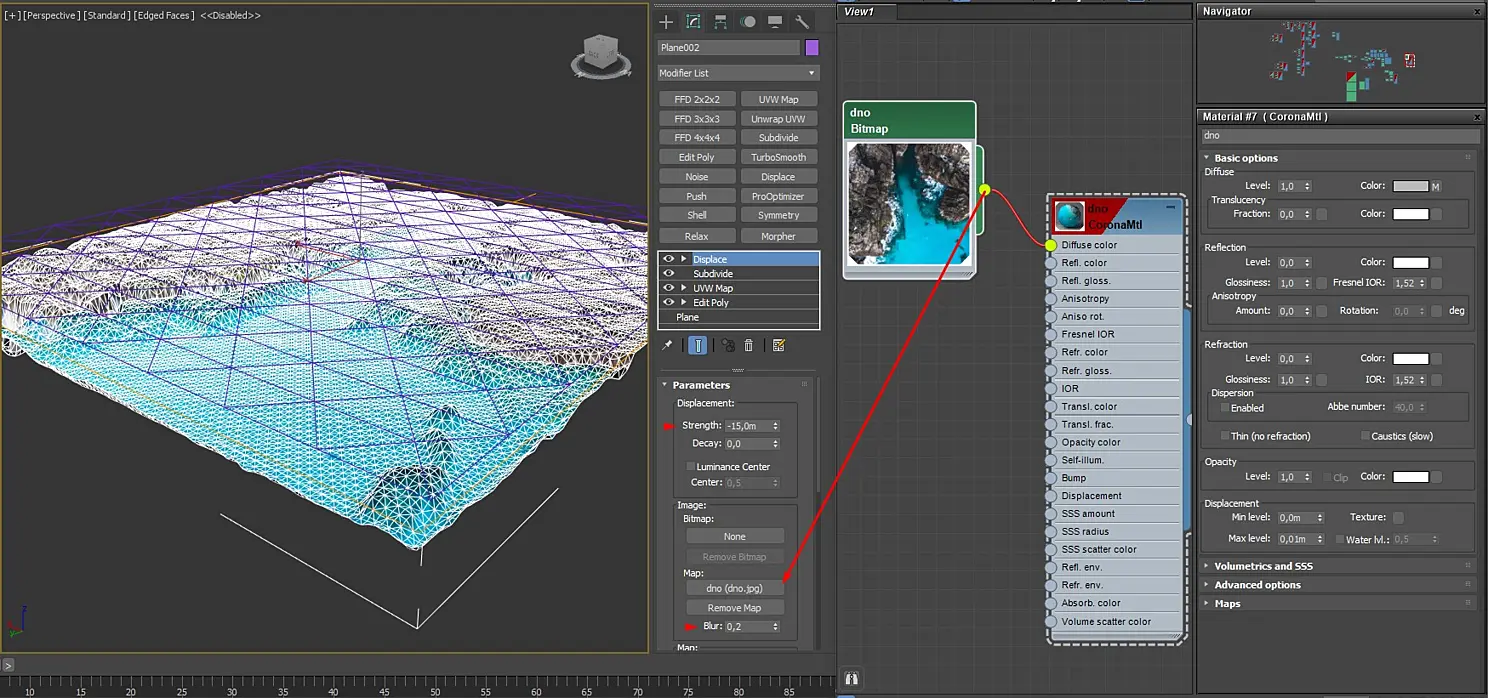

Ну и бонус!;) Как сделать красивое дно океана довольно быстро и просто:Берем любую картинку с видом на океан с верху.Например:Закидываем эту текстуру в Difuse материала. За тем, материал на плоскость расположенной ниже водной поверхности метров на 15-20. На плоскость накидываем парочку модификаторов Subdivide (по больше полигонов) и Displace (для предания рельефа. В модификатор Displace тянем эту же текстуру. Играем с высотой рельефа.

И получаем водную гладь как тут: https://3ddd.ru/galleries/gallery/foxlen_new_project_wip_full_cg Довольно простой способ с возможностью получать, различную водную гладь для ваших шедевров! Думаю если заморочится, можно еще и анимировать данный шейдер, придав жизни процедурной водной поверхности но, это уже тема другого урока после проб и ошибок которые случаются)) Всем спасибо за внимания! Ровных полигонов друзья;)С уважением, Simon Chukov
