Всех приветствую
Те кто следит и почитывает мои записульки должны помнить как мне отказали выдавать информацию в цифре. Вот тот пост:
Цитата Tema001:
3) После поехал общаться с господами из мира остекления. Для начала зашел к представителю завода, производящего алюминиевые системы, предъявил им тот факт что у них на сайте нет технической информации. Спрашиваю, как я должен работать? В ответ они мне дали 6 Книг, со всеми типовыми решениями и прочим. Прошу в электронном виде, отвечают что надо подготовить и потом отдадим. Ну ладно думаю, пусть так. На следующий день, когда напомнил им о себе, их менеджер слил мне, что все есть, все готово, но их руководитель не разрешает Бред? На мой взгляд однозначно бред. Решил что нужно еще пообщаться, не получится, буду рассматривать вариант с более сговорчивыми.
Собственно сегодня именно о этой части остекления. Вопрос с технической информацией был решен, выдали мне все и даже больше чем я ожидал. Причем не только в PDF, но и в DWG. Решилось это после знакомства с руководителем фирмы производителя, ну или монтажа, наверное так будет правильнее) При встрече я ему объяснил, что вы клевые, мне нравится, а вот они не нравятся, а мы можем использовать другую систему? Объяснил почему, что и как, мужик классный оказался и полностью согласился со со мной, что оцифровывать с бумаги это пред. Сказал что у него этого нет, но завтра будет все. В общем, мужик, сказал, мужик с делал. После в процессе работы я еще не раз вспоминал того директора, который мне предложил работать по бумаге, когда скакал как козлик по страницам каталога, и открыто их было как минимум два.
После сбора информации о системе, а также уточнение профилей после расчета на ветровые нагрузки, сел я 3dшить. Создал необходимые компоненты, проработал узлы с учетом того что будет дальше. Кстати, если вы считаете что этого можно не делать, я с вами соглашусь, можно, но какой будет результат не известно. Сборщики и монтажники конечно классные, но они не особо задумываются о том что будет дальше и как. И некоторые решения мне прям очень не нравились, что монтажники предлагали, что у завода в альбомах.

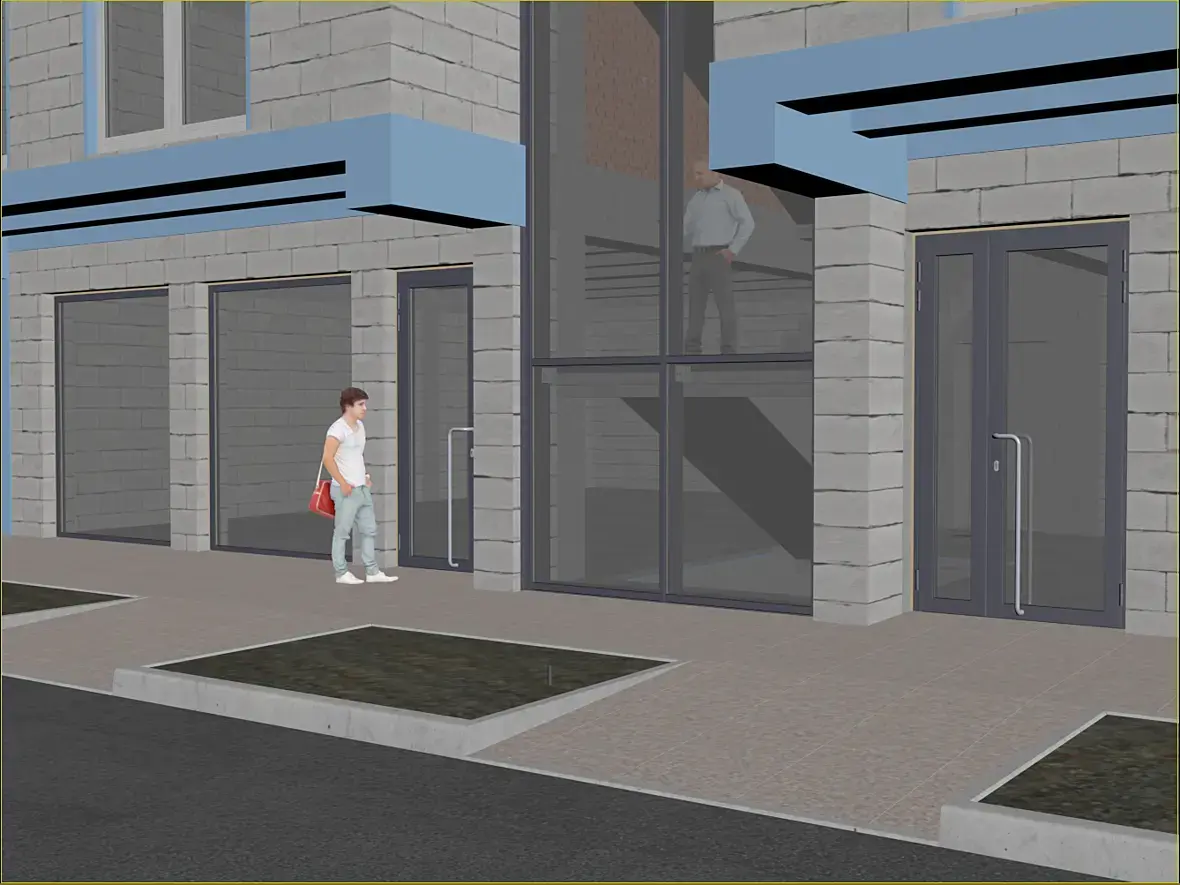

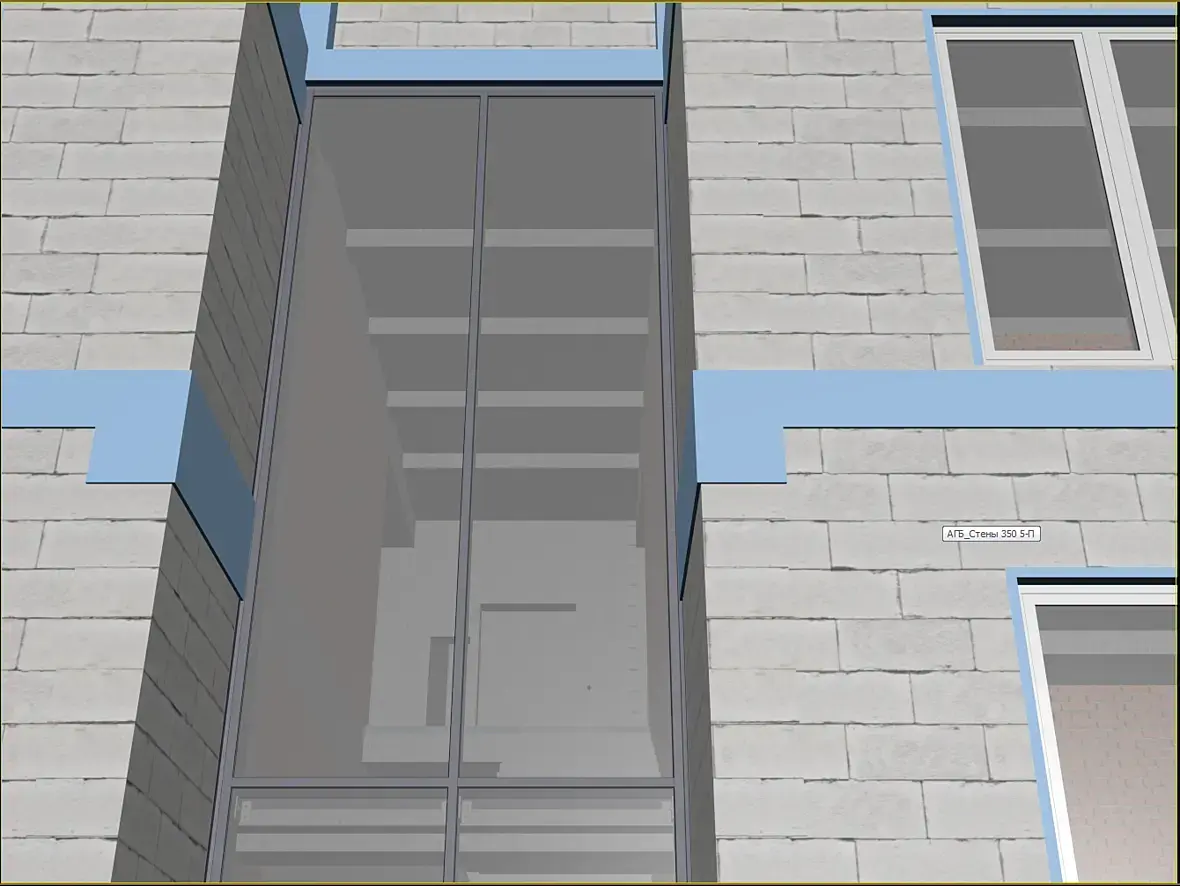

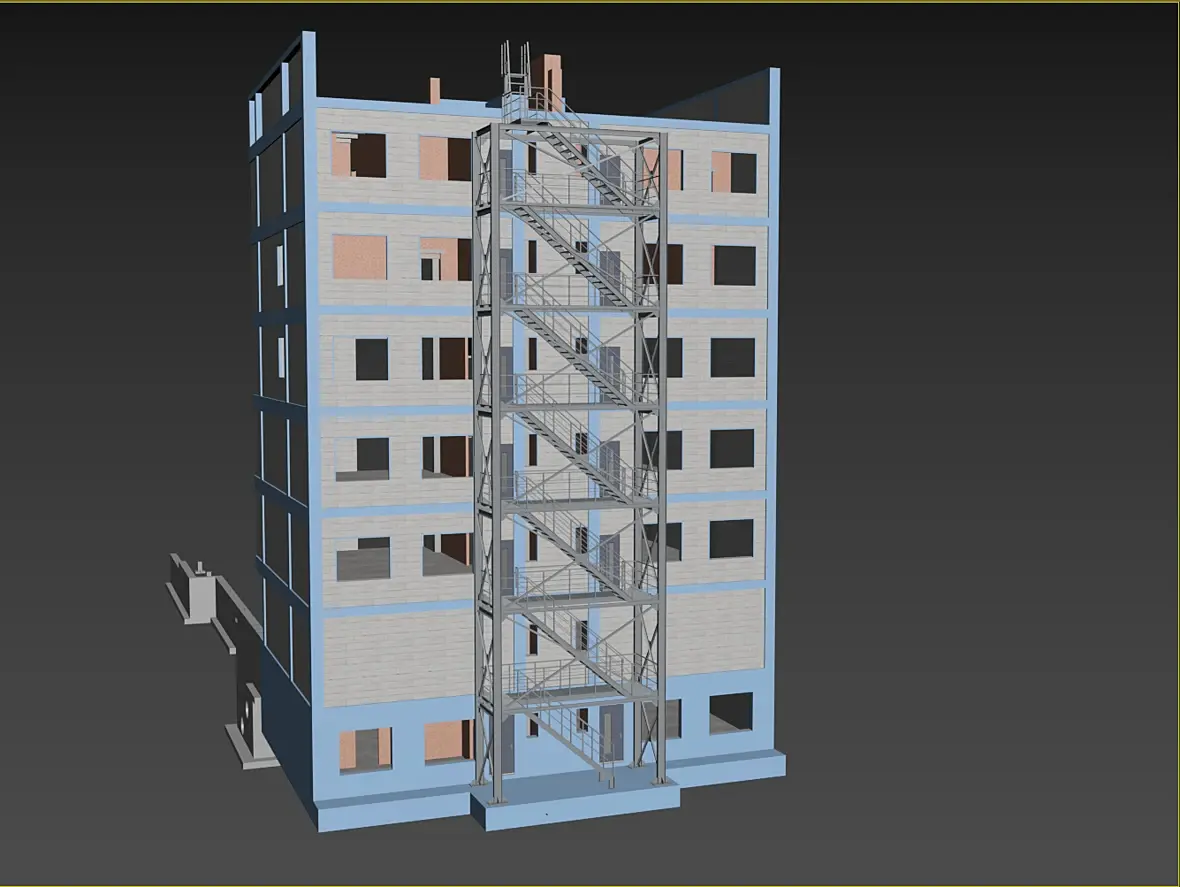

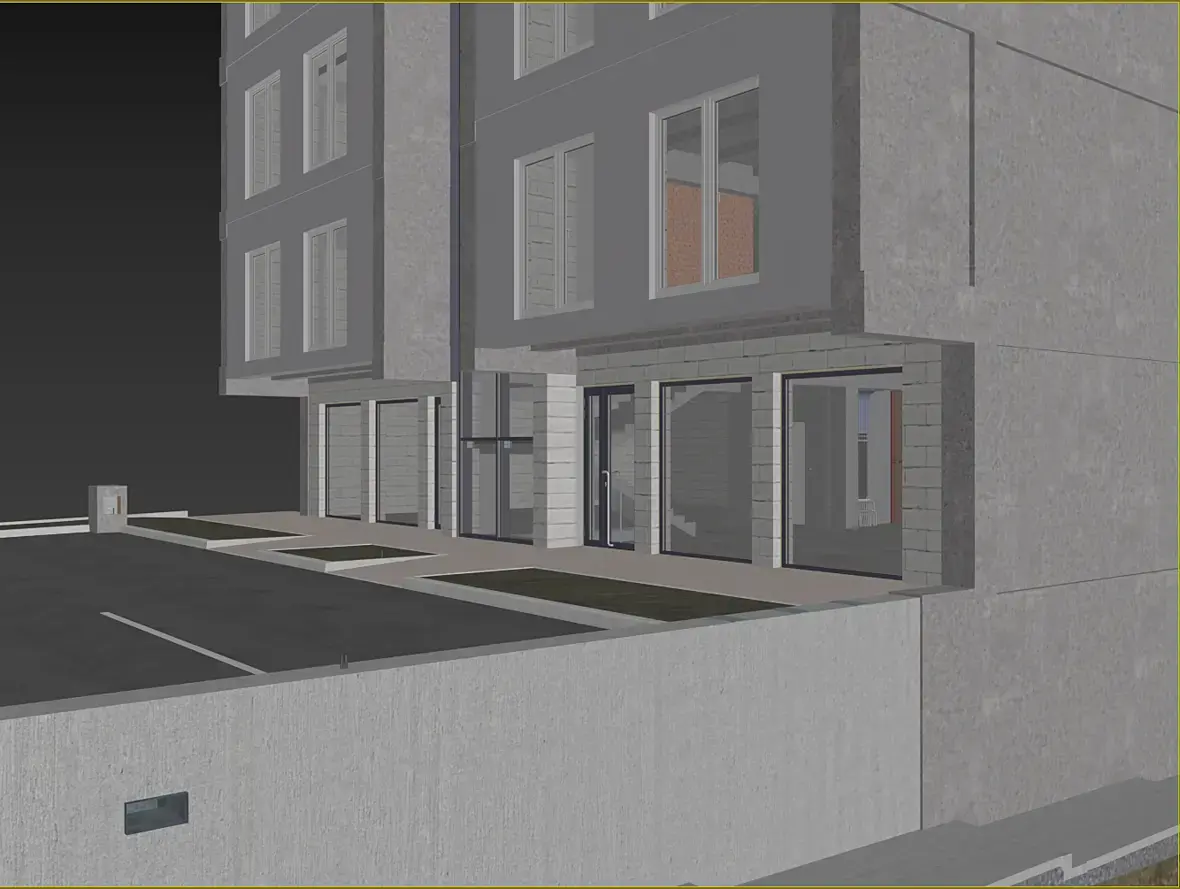

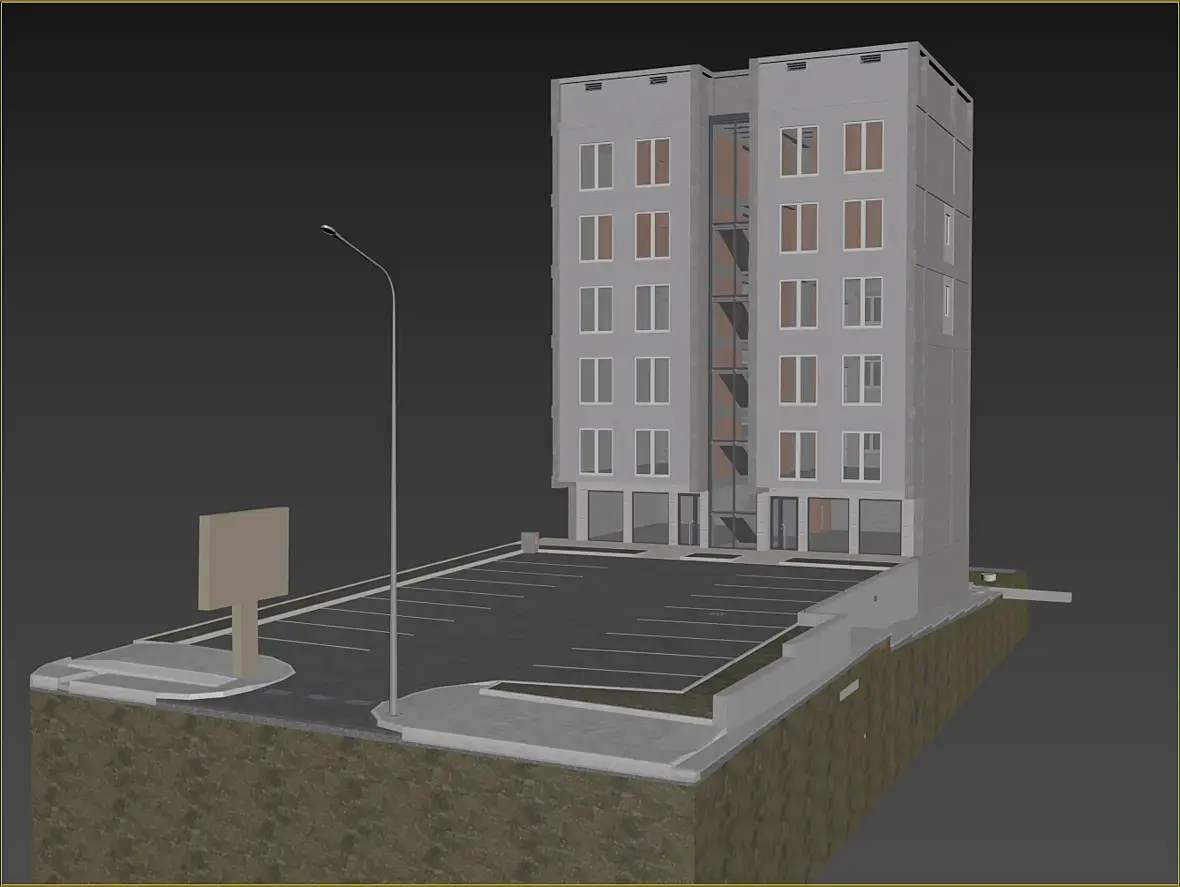

Давайте посмотрим что получилось, а для масштаба я снова собрал команду "болванчиков" Сразу прошу прощение за ТБ, каски завезли, но бракованные какие-то. Смотрим общие виды:
Не помню писал где то или нет, то что голубенького цвета это XPS.

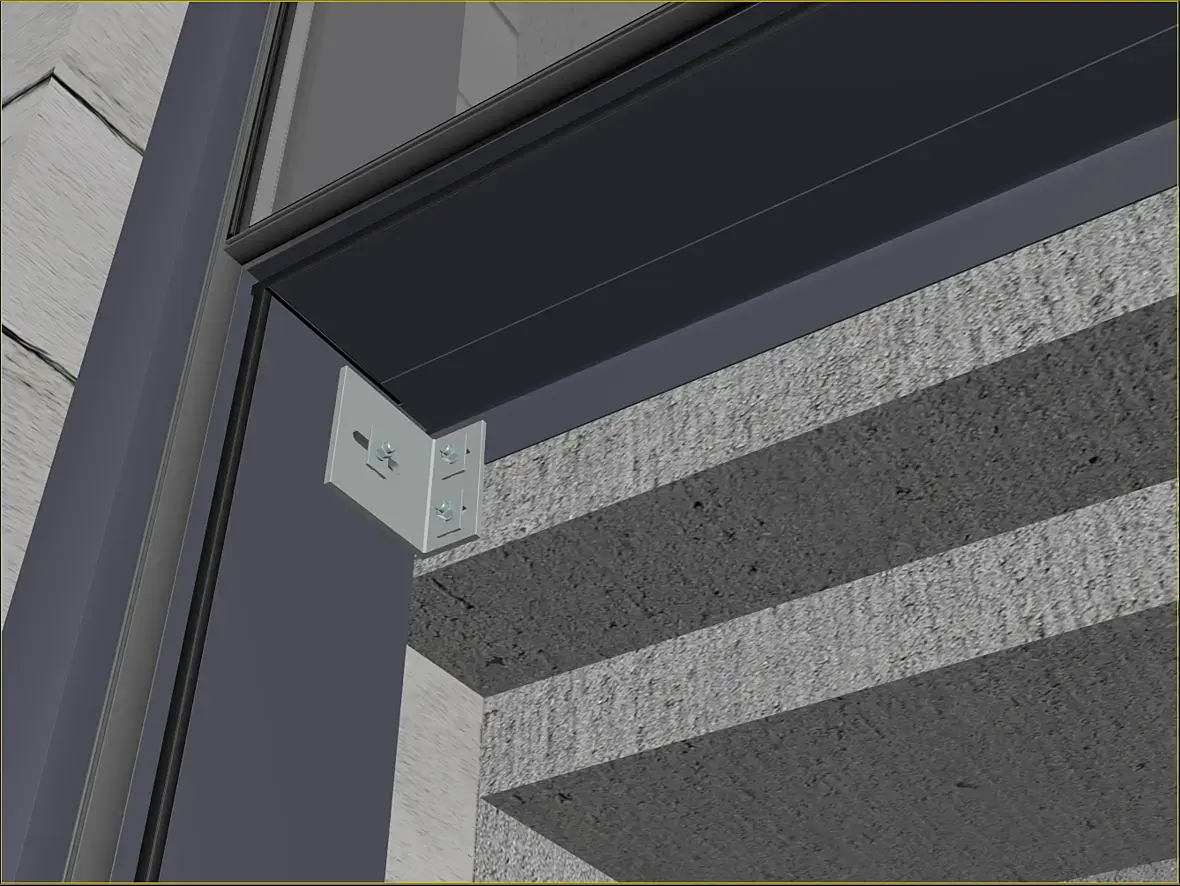

Сейчас весь крепеж фасадно стоечной системы виден хорошо, нов последствии за счет окраски и того что стекла будут тонированные, думаю все это станет совсем не критичным. Ну и свет тень, конечно же подыграют с бликами. Ну это я так думаю)

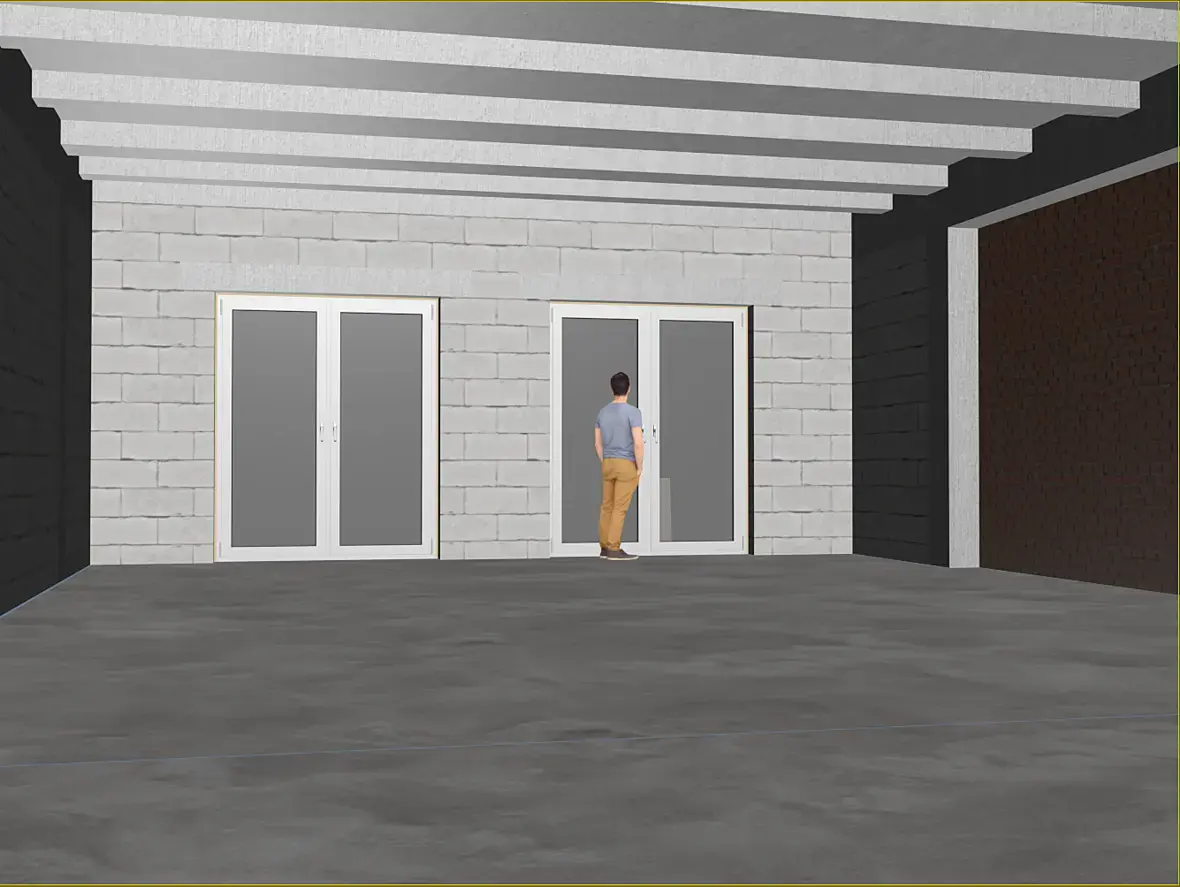

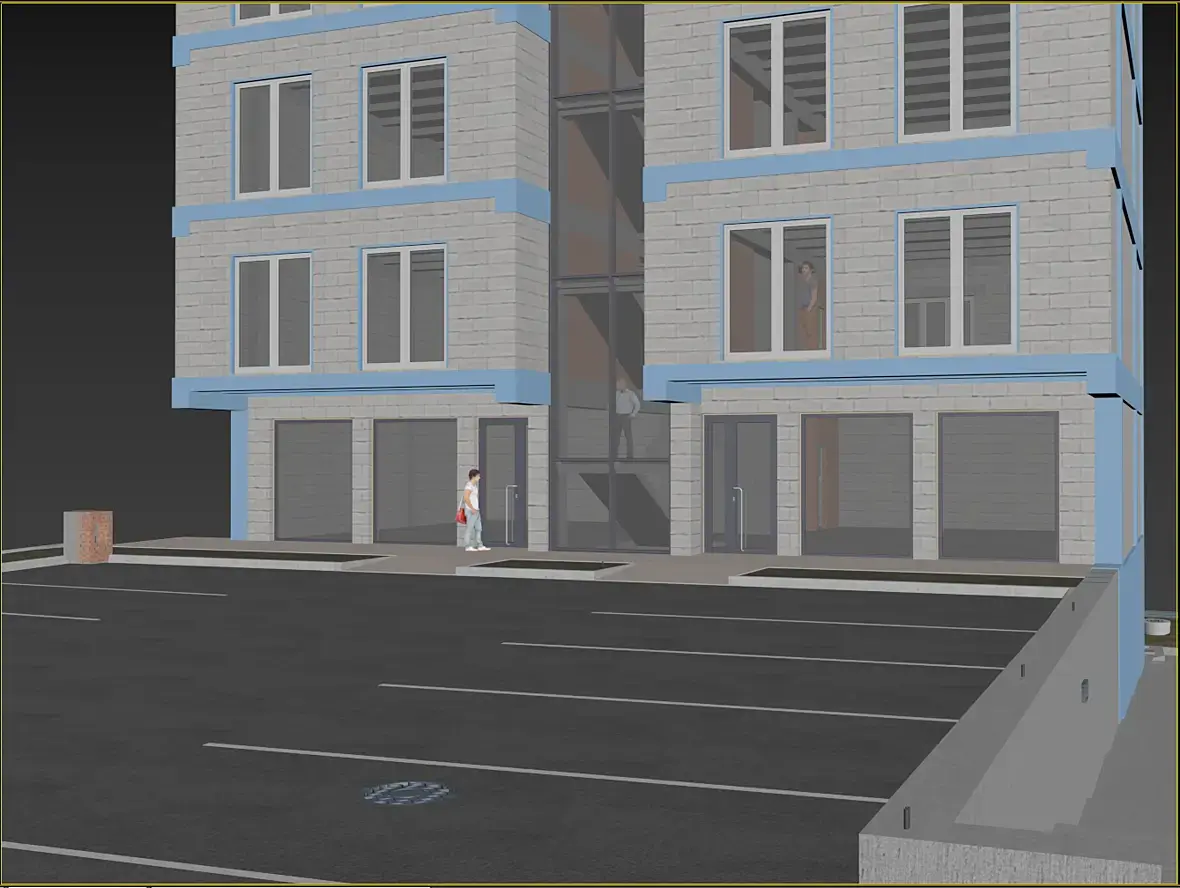

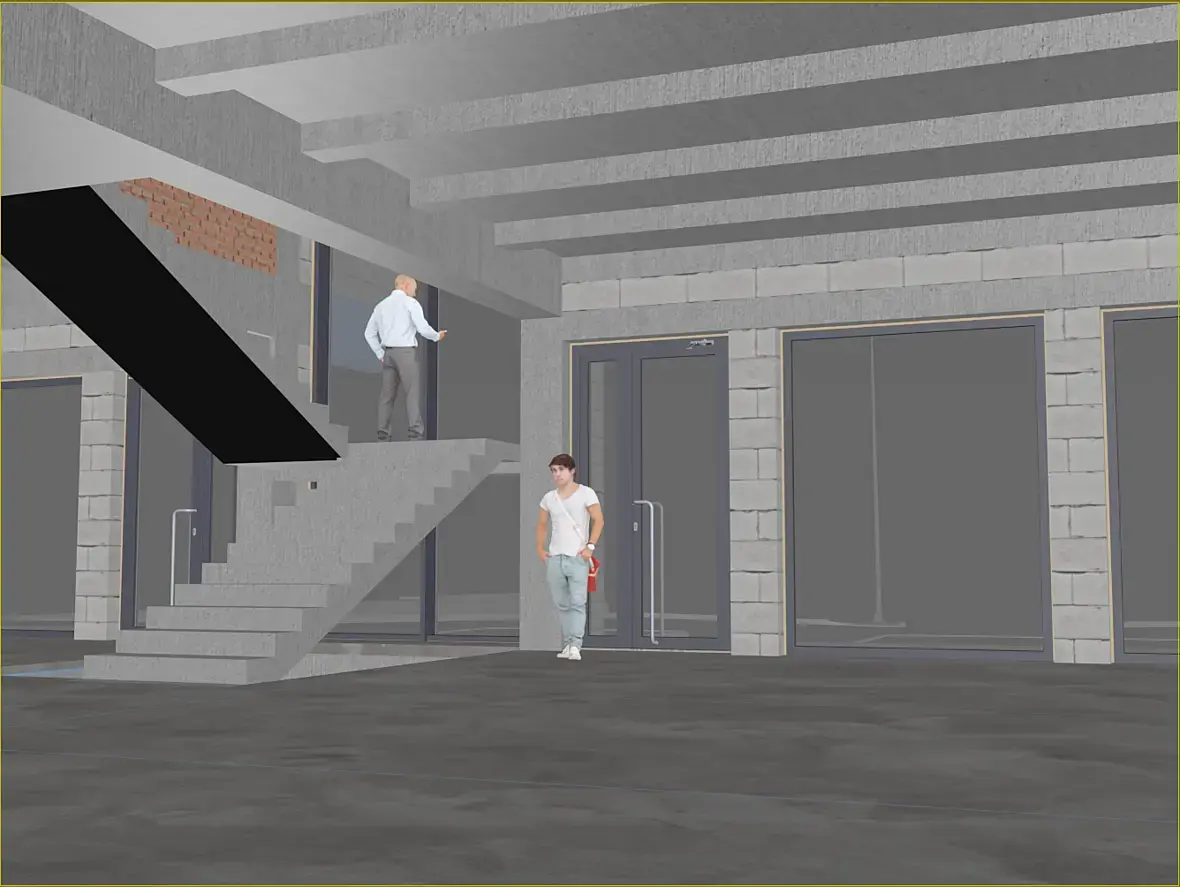

Не знаю как вам, а по моему с внутренней стороны размеры остекления выглядят масштабнее.

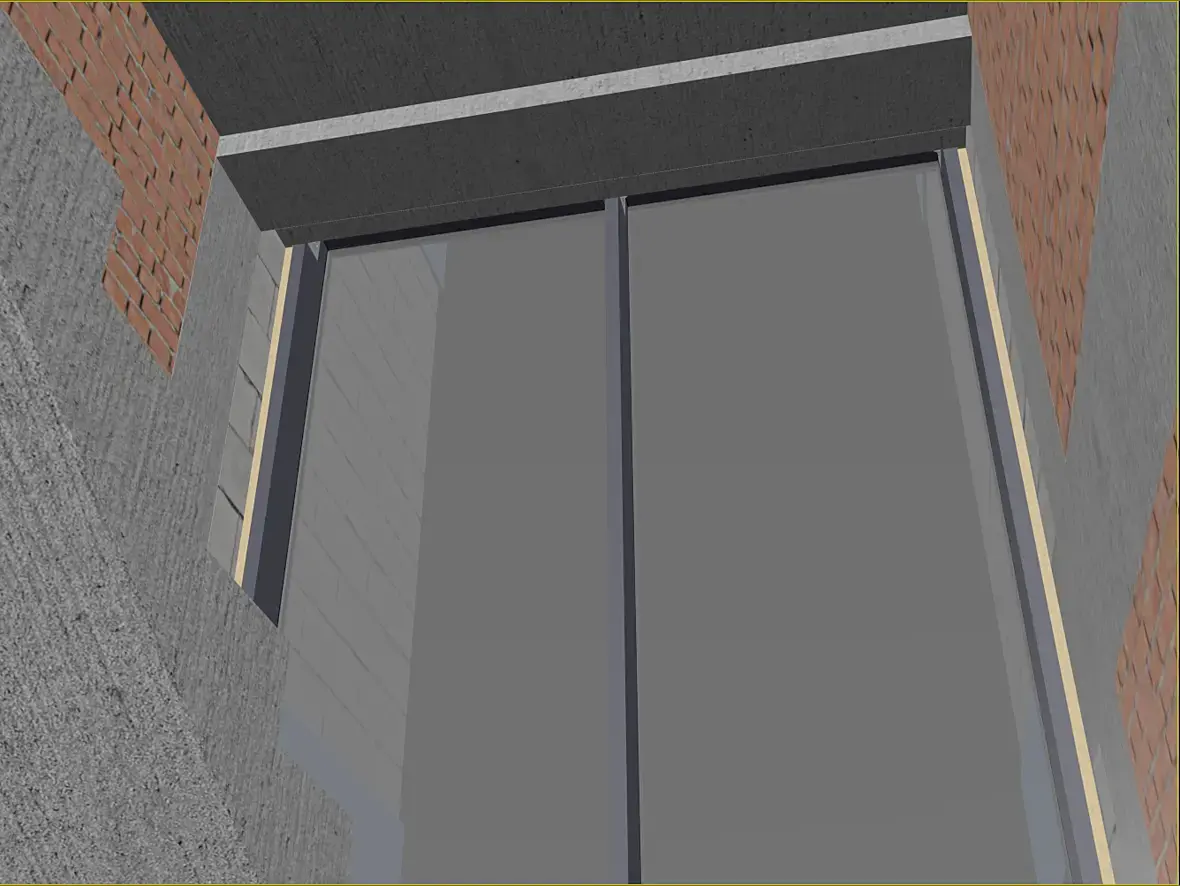

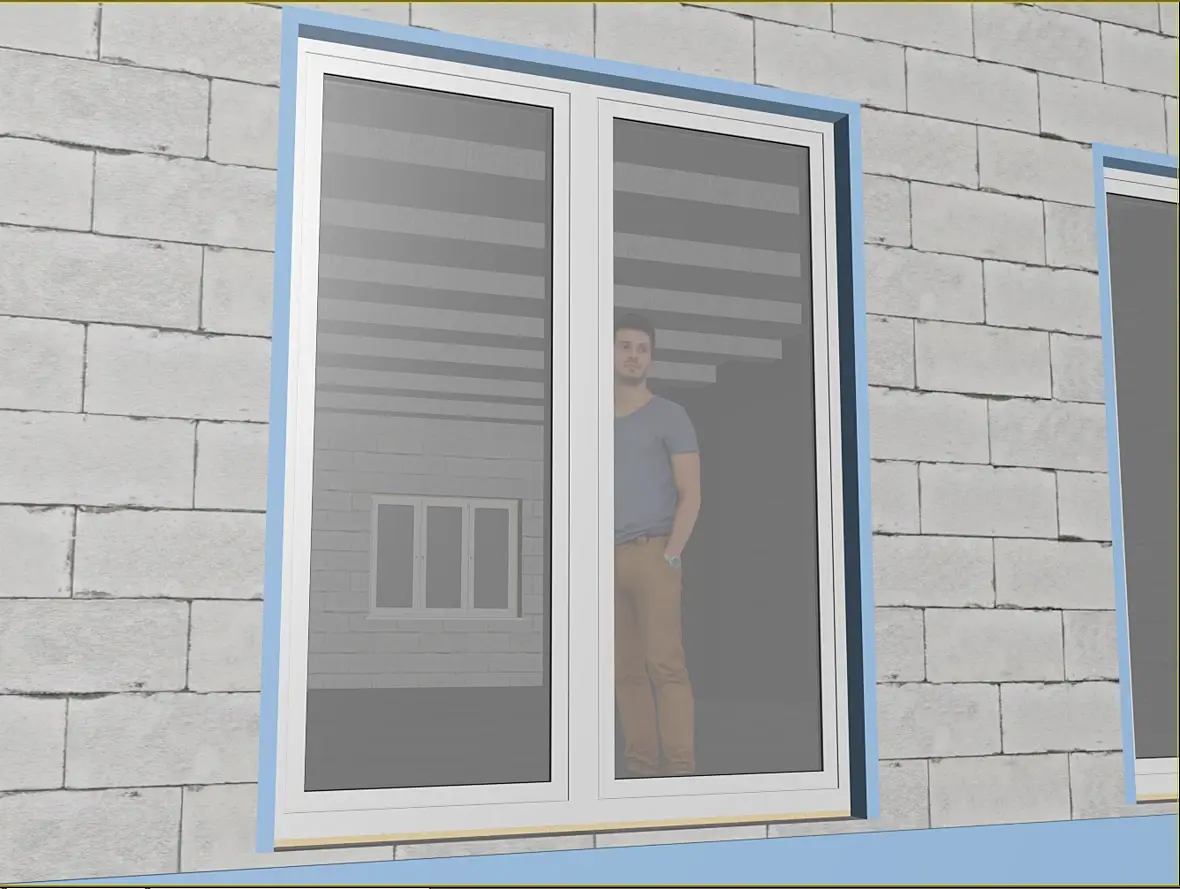

А вот окошечки наоборот как-то, пока выглядят низковатыми, но думаю после того как уменьшится высота потолка, все встанет на свои места.

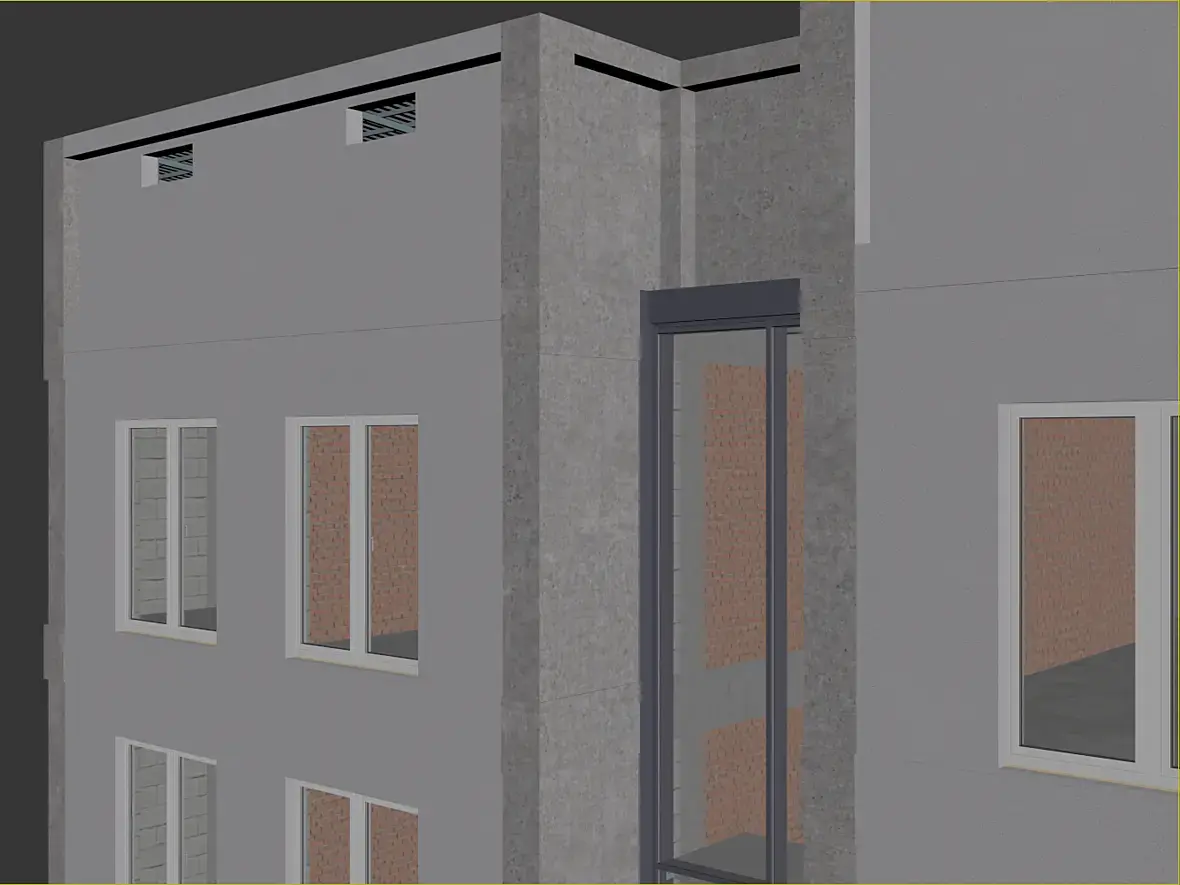

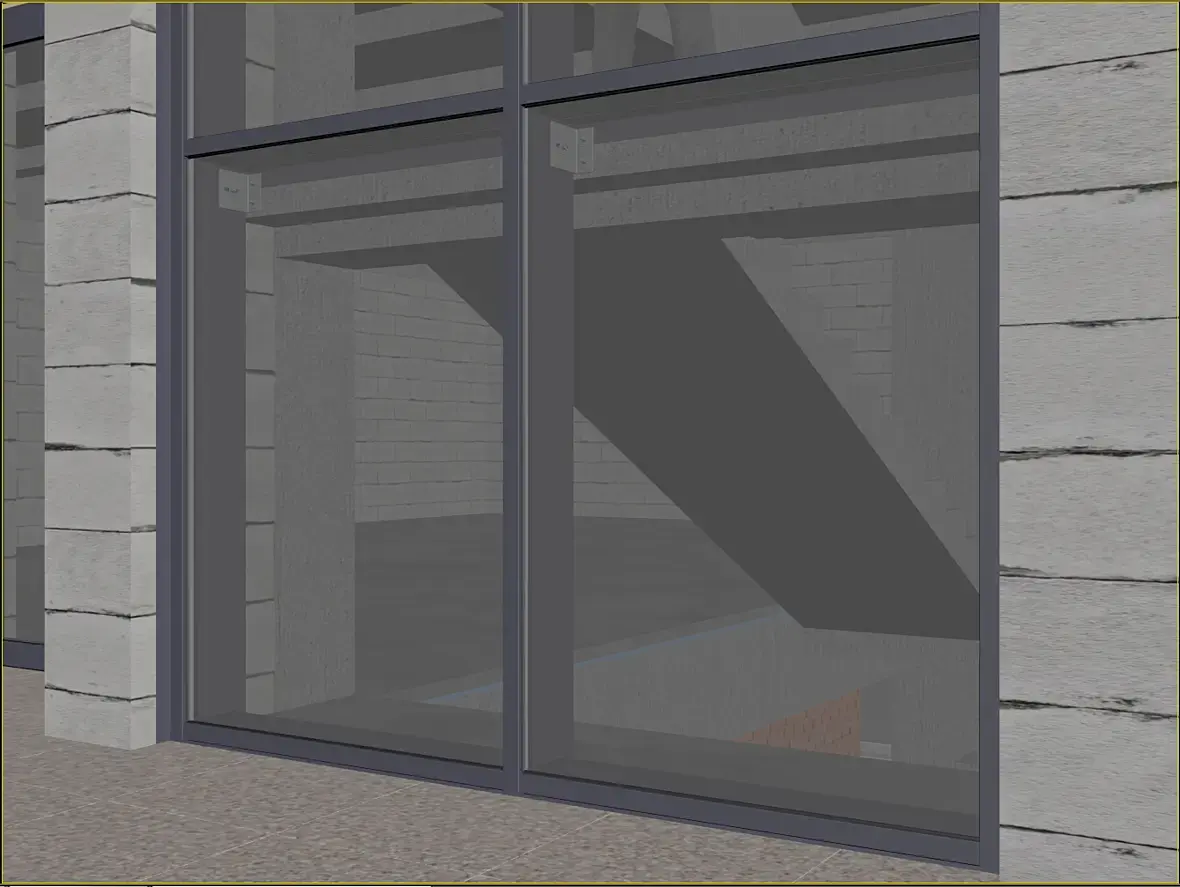

И возвращаемся к витражу на ФС системе, самые большие стеклопакеты получились вверху, как и планировалось. С одним только но, раньше я предполагал делить по горизонтали и витраж и окна на три части, а по итогу сделал две.

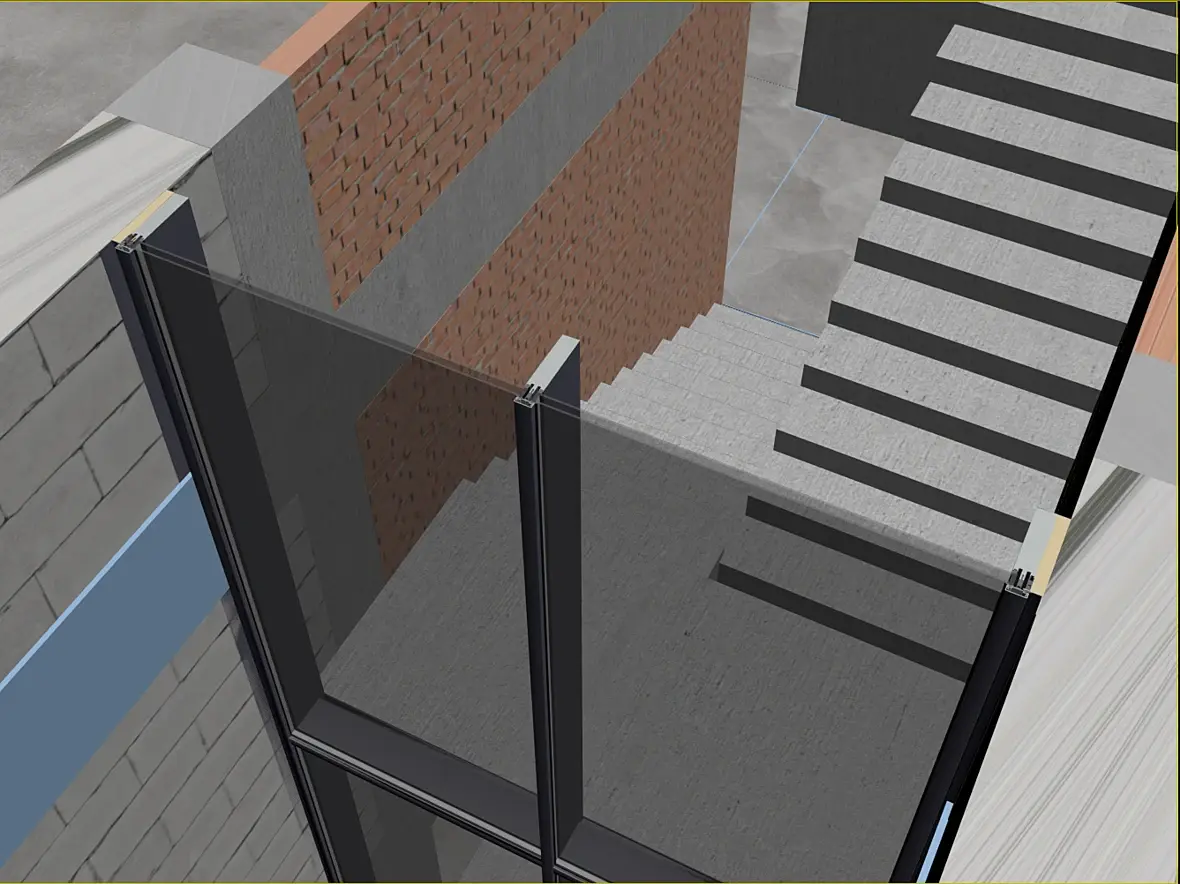

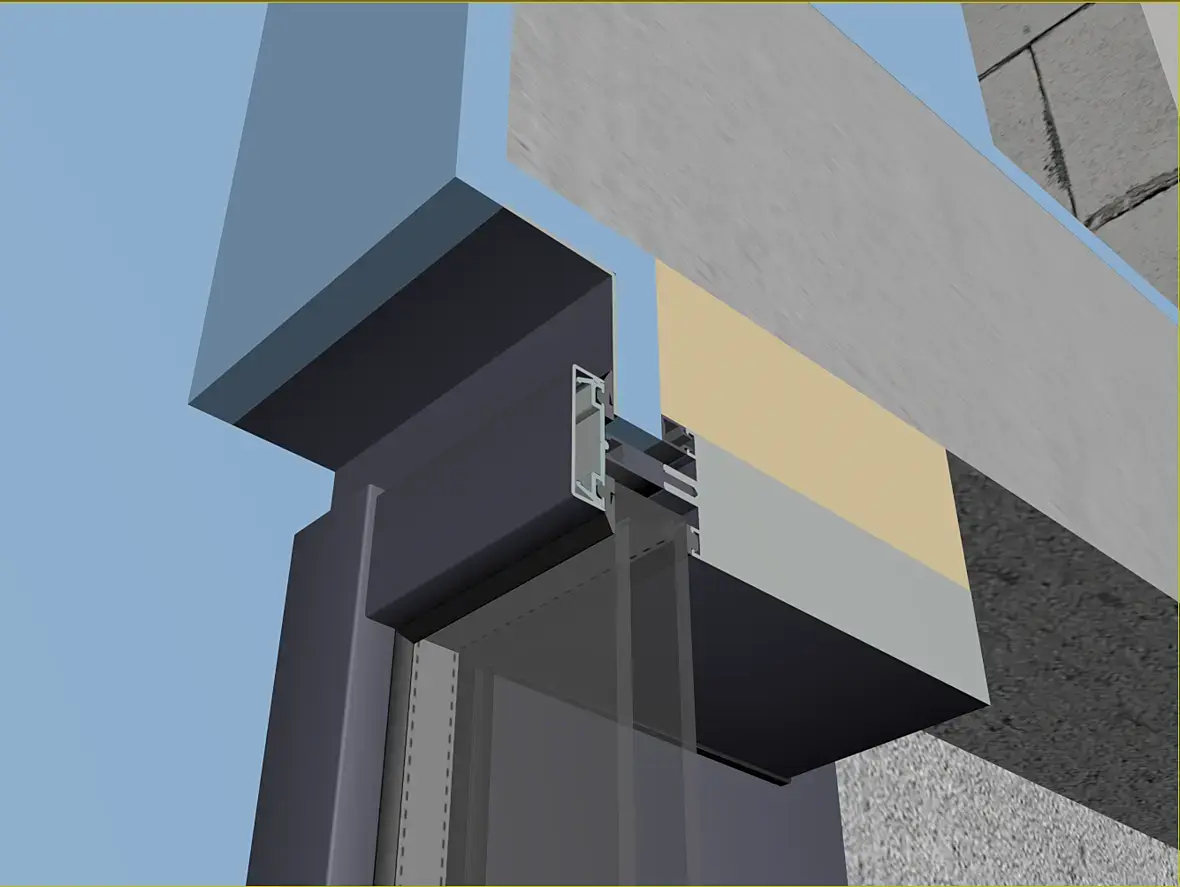

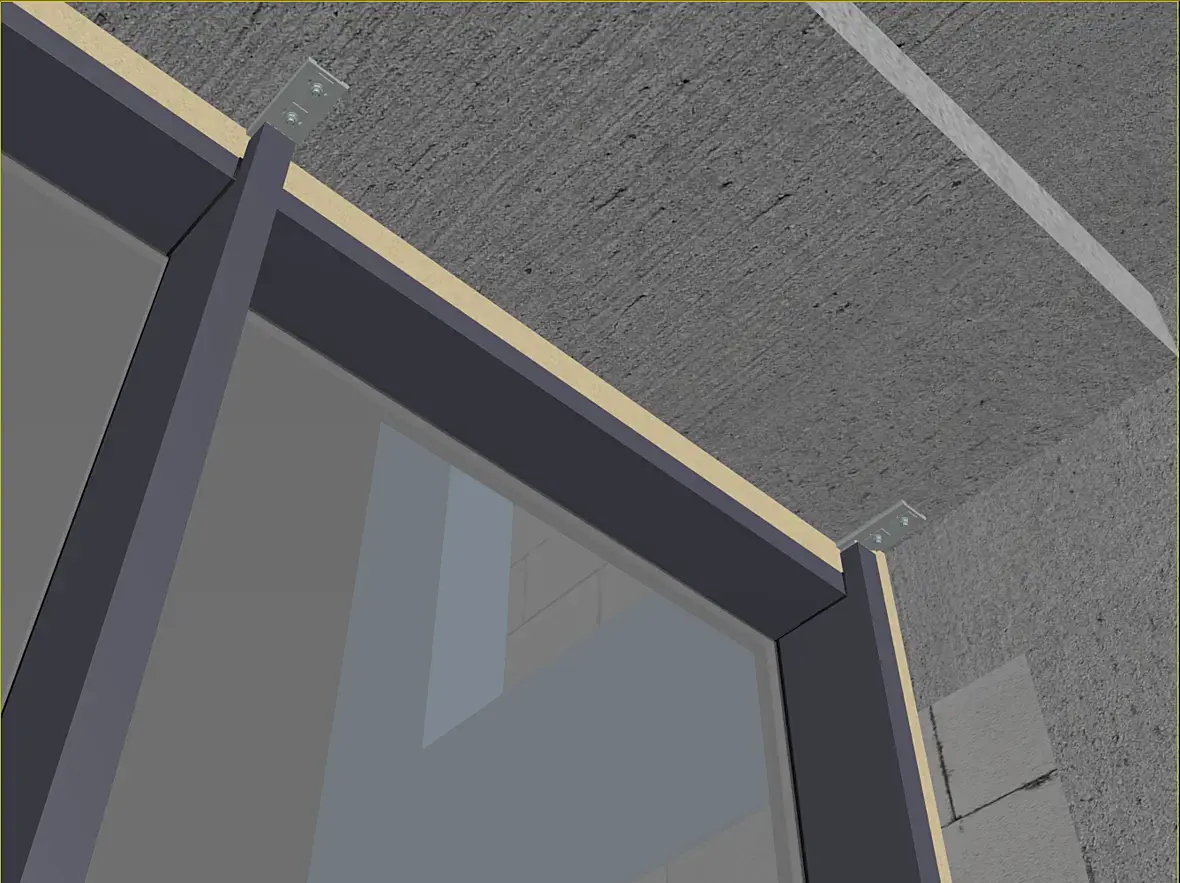

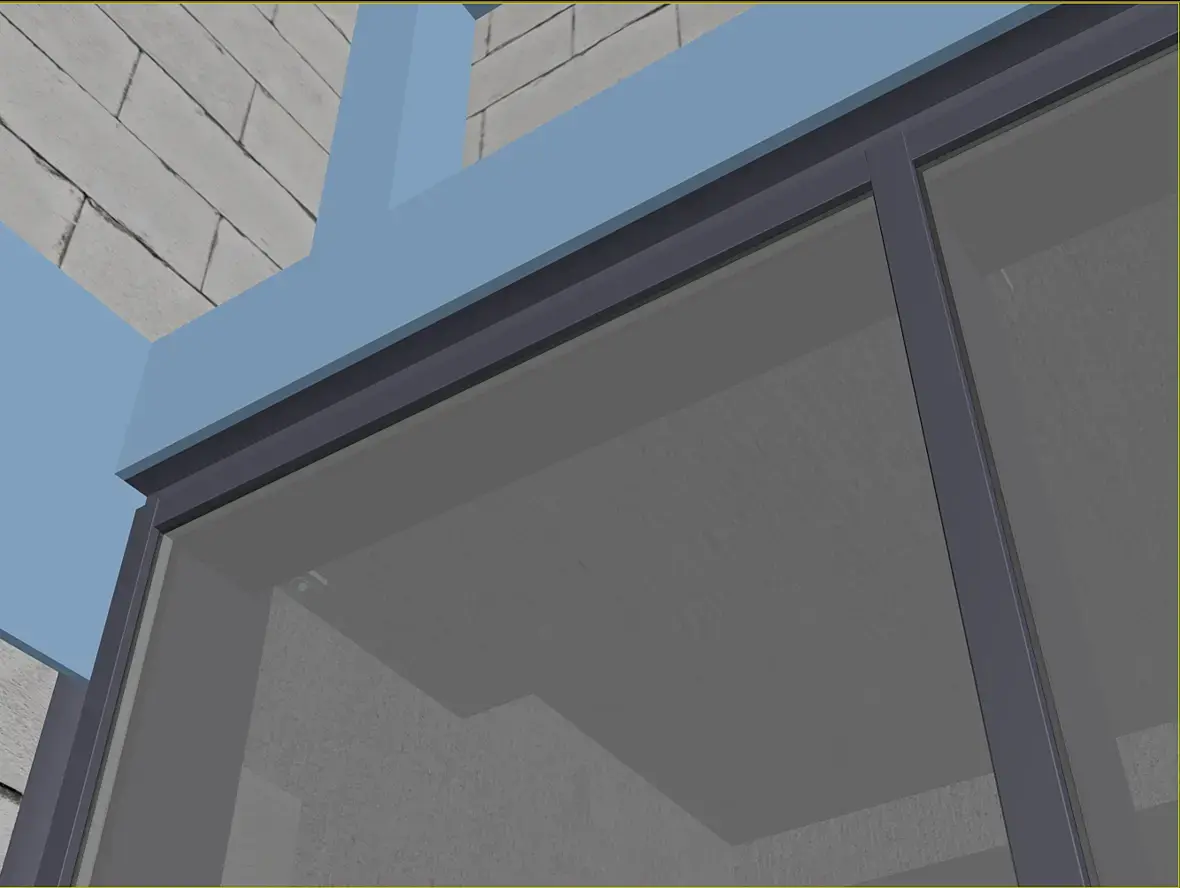

Сверху сложил так, и кстати тут была корректировка, бетонное перекрытие, куда упирается витраж сверху, пришлось увеличить на 200 мм, по глубине витража думаю понятно почему.
Этот же угол с внутренней стороны:

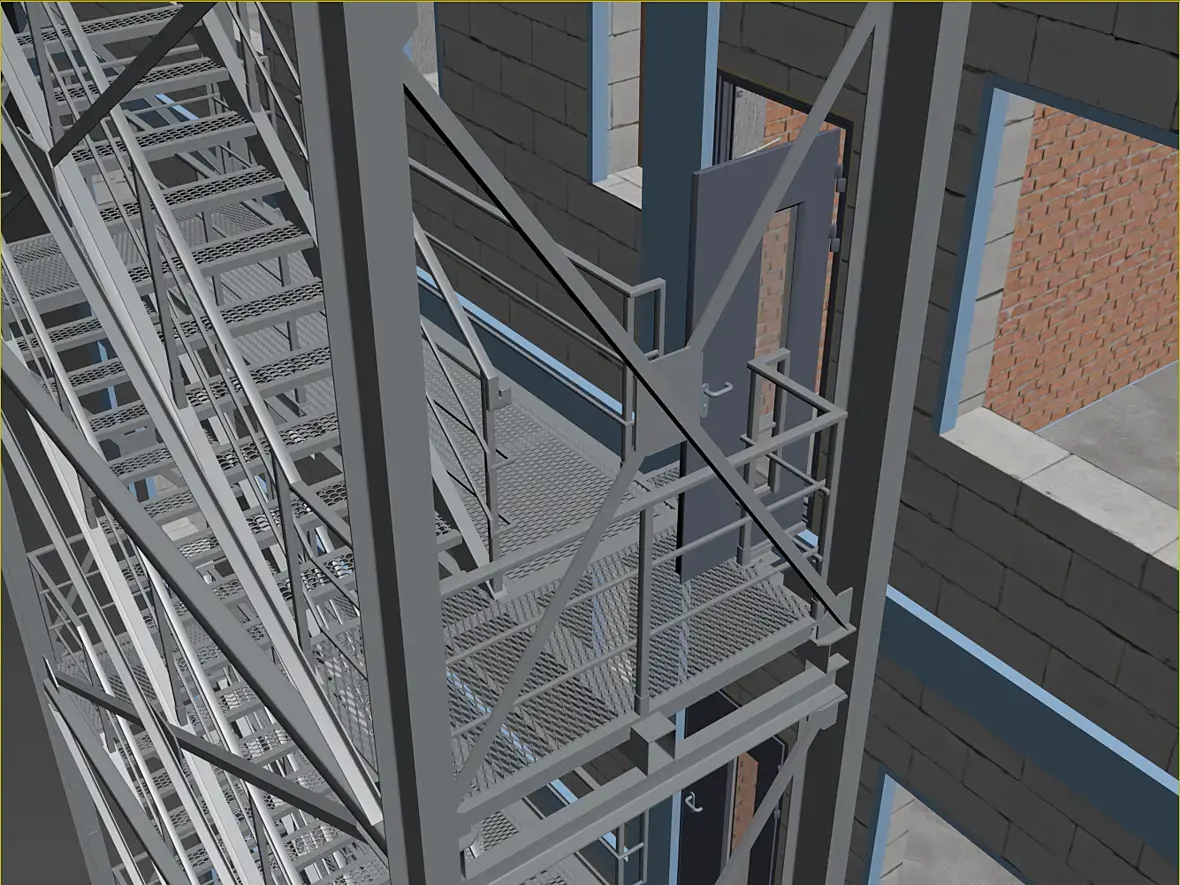

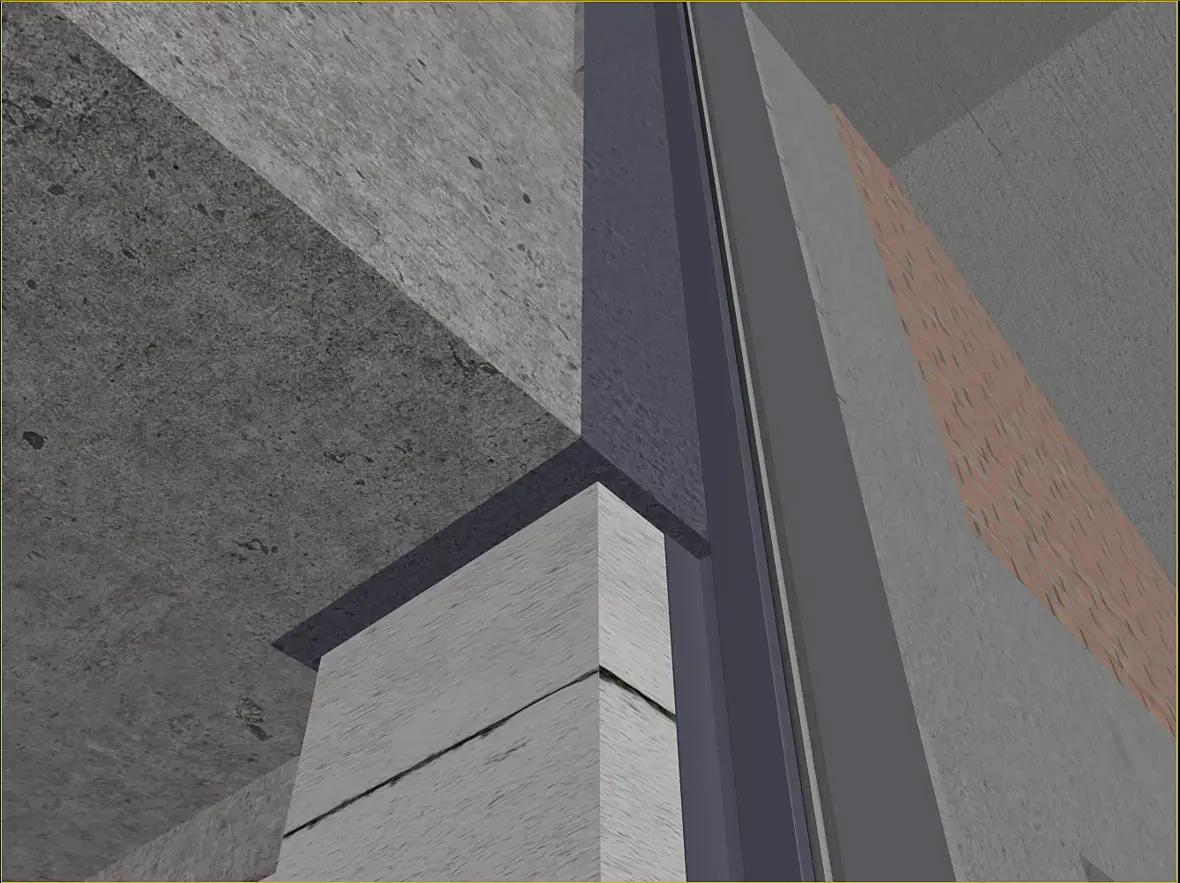

И если мы опускаемся прямо вниз этого угла видим примыкание к площадке лестницы. Вообще по расчетам тут ригель намного уже можно было использовать, а я хотел что бы на всю глубину было, что бы потом при отделке не обходить стояки, а сразу одной линией плитку положить. Но как обычно, в каталоге ригель такой есть, а матрицы на заводе нет. Ну ок, не большая проблема, будем выворачиваться. Но ригель узкий я ставить все же не стал, пусть будет максимально широкий.

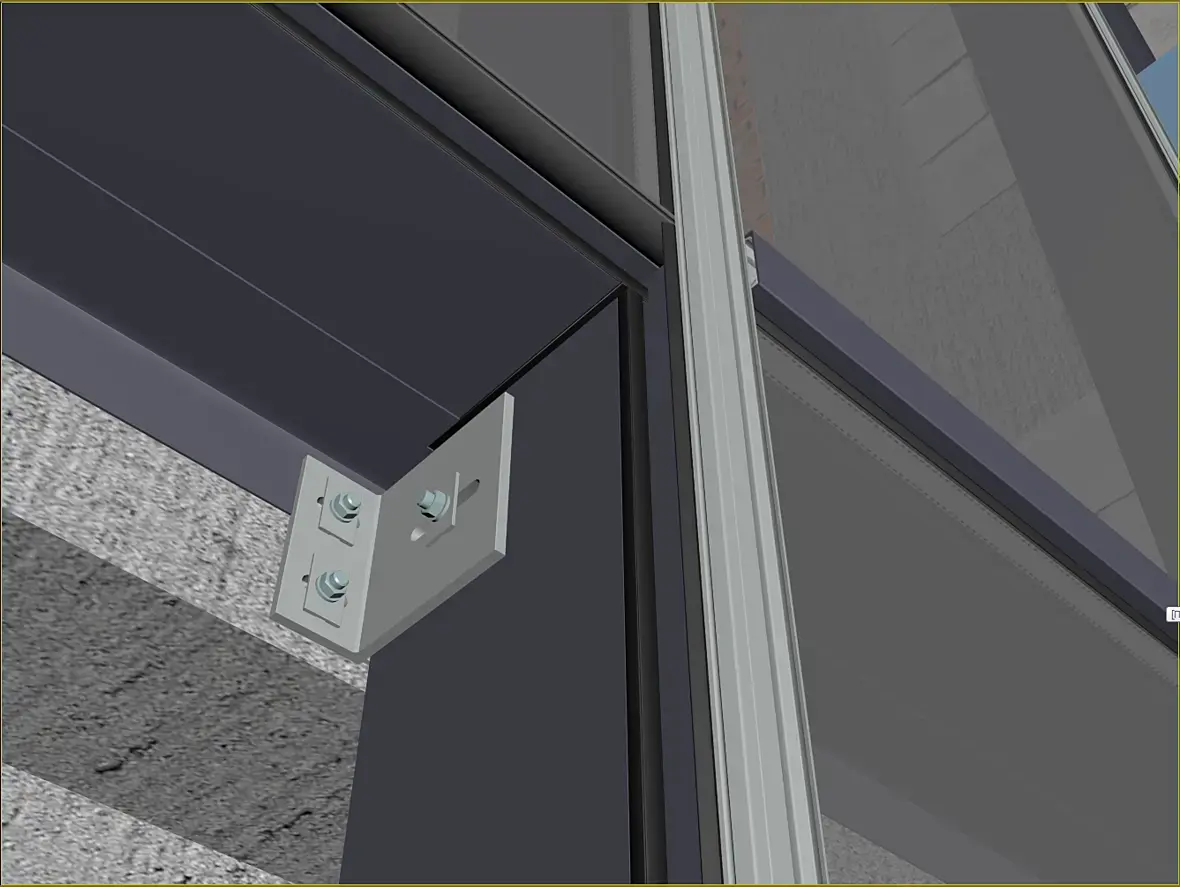

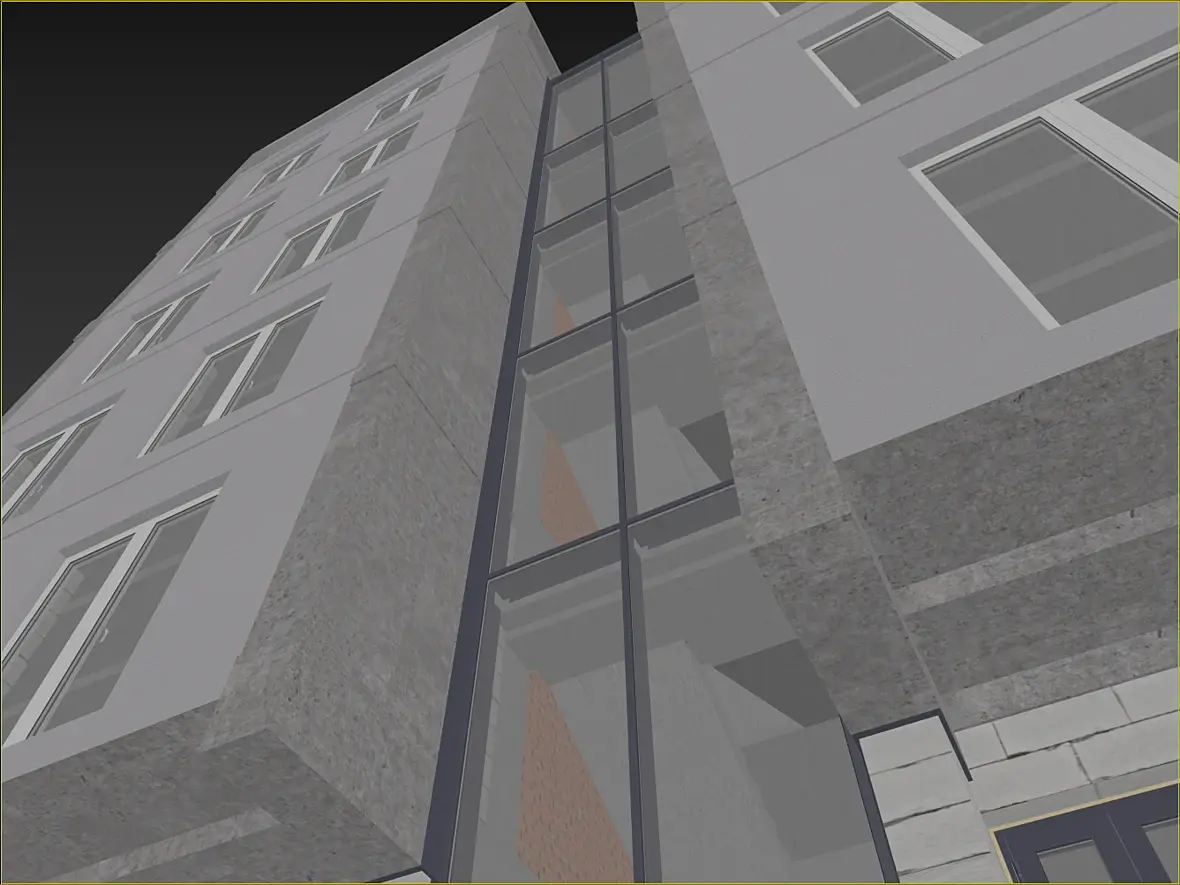

Когда смотришь снизу, конечно же снова кронштейны видны, но тот снова, как писал выше, будет окраска, изменить потолок можно, да и психологи говорят что в верх люди не особо смотрят)))
Давайте попробуем посмотреть более детально, я тут снизу немного разобрал)
Теперь совсем прекрасно видно как все это будет
Снизу только силикон между гранитом и алюминиевым листом не стал моделировать, собственно как многие другие мелкий крепеж и прочие детали и компоненты системы, такие как капельники и все с ними сопутствующие.

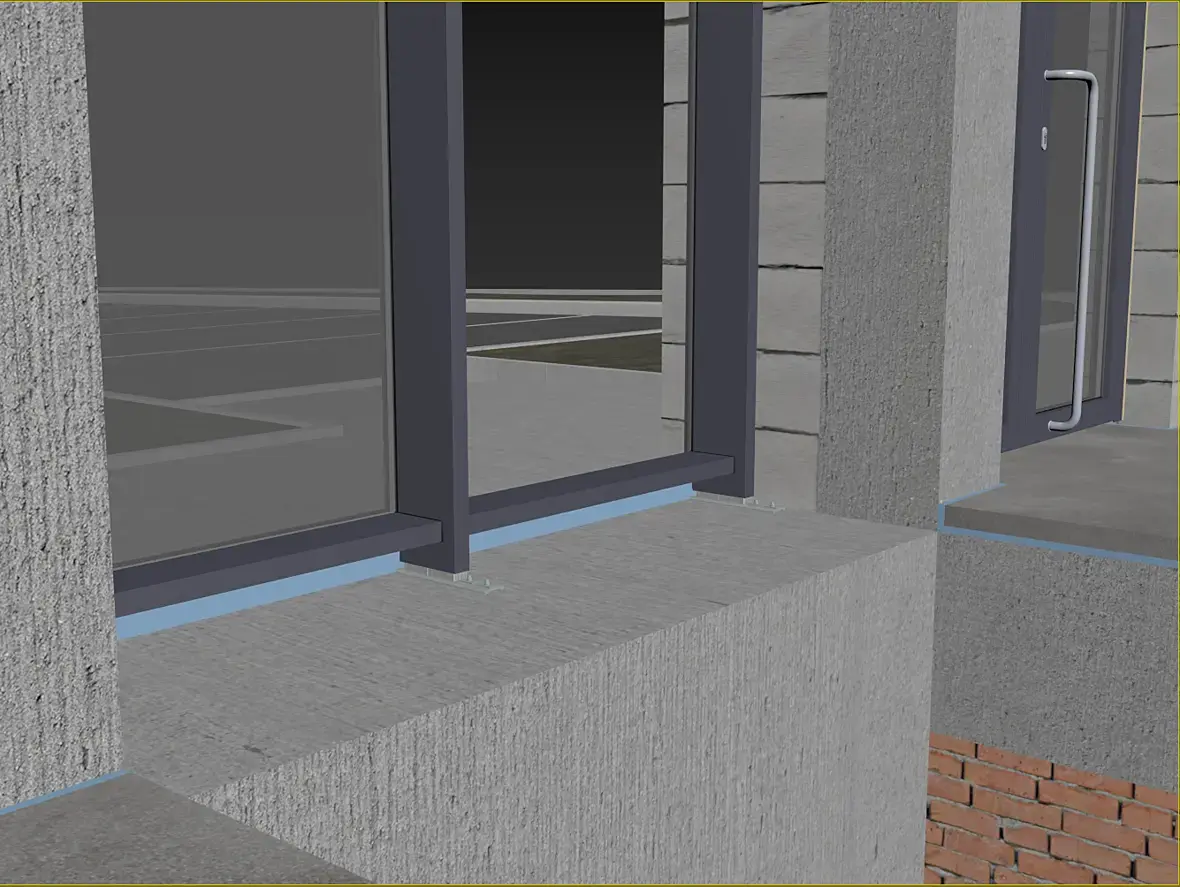

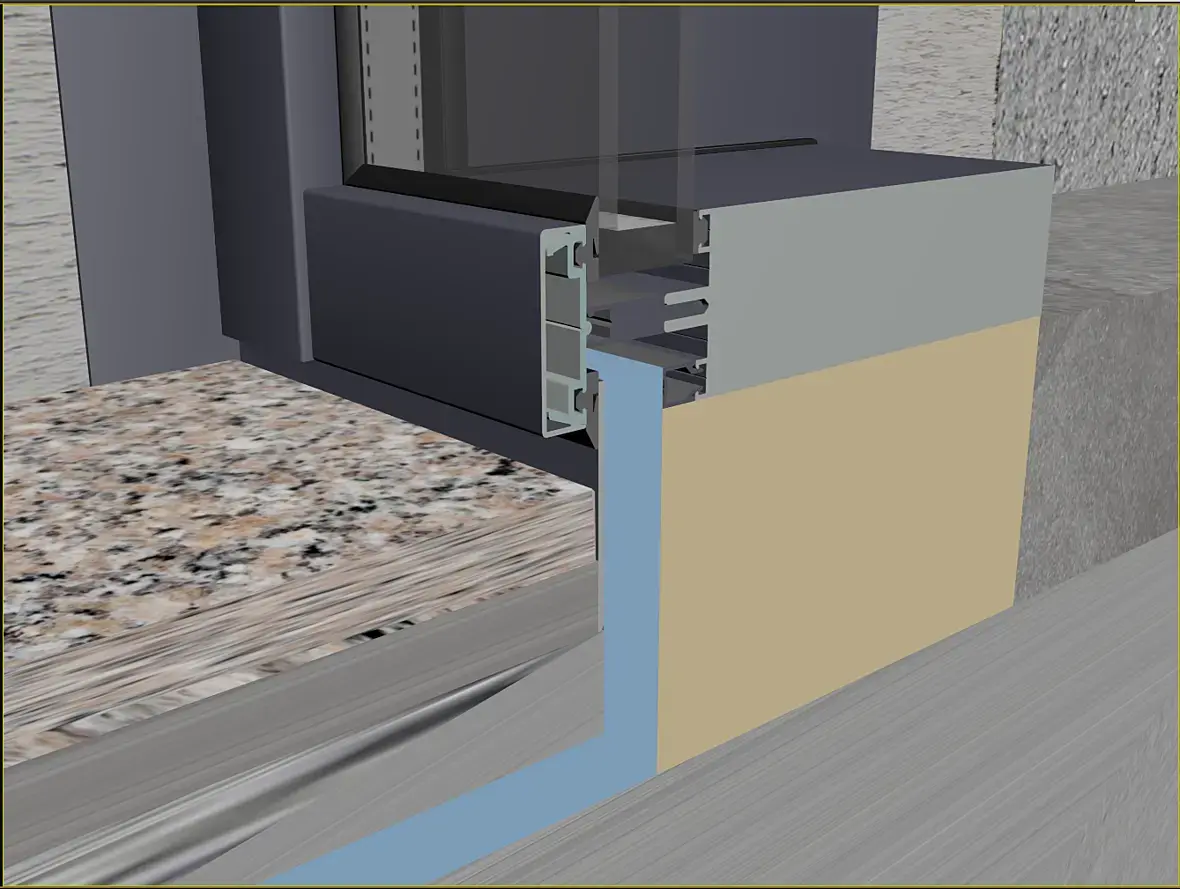

Если гранит уберем, то видно как доборный алюминиевый лист по итогу сопрягается с стяжкой и стеной. Думаю будет не плохо жить.
И тот же кусок только внутри давайте разберем

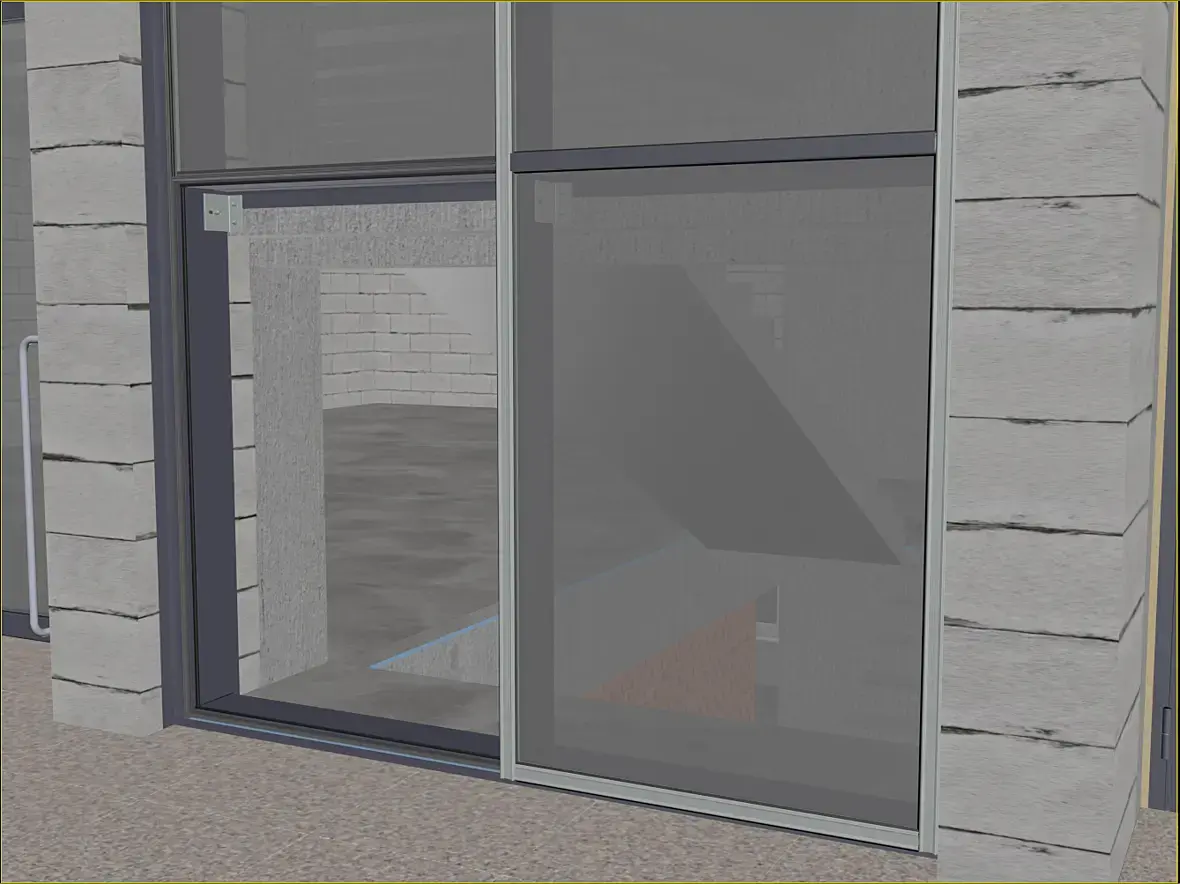

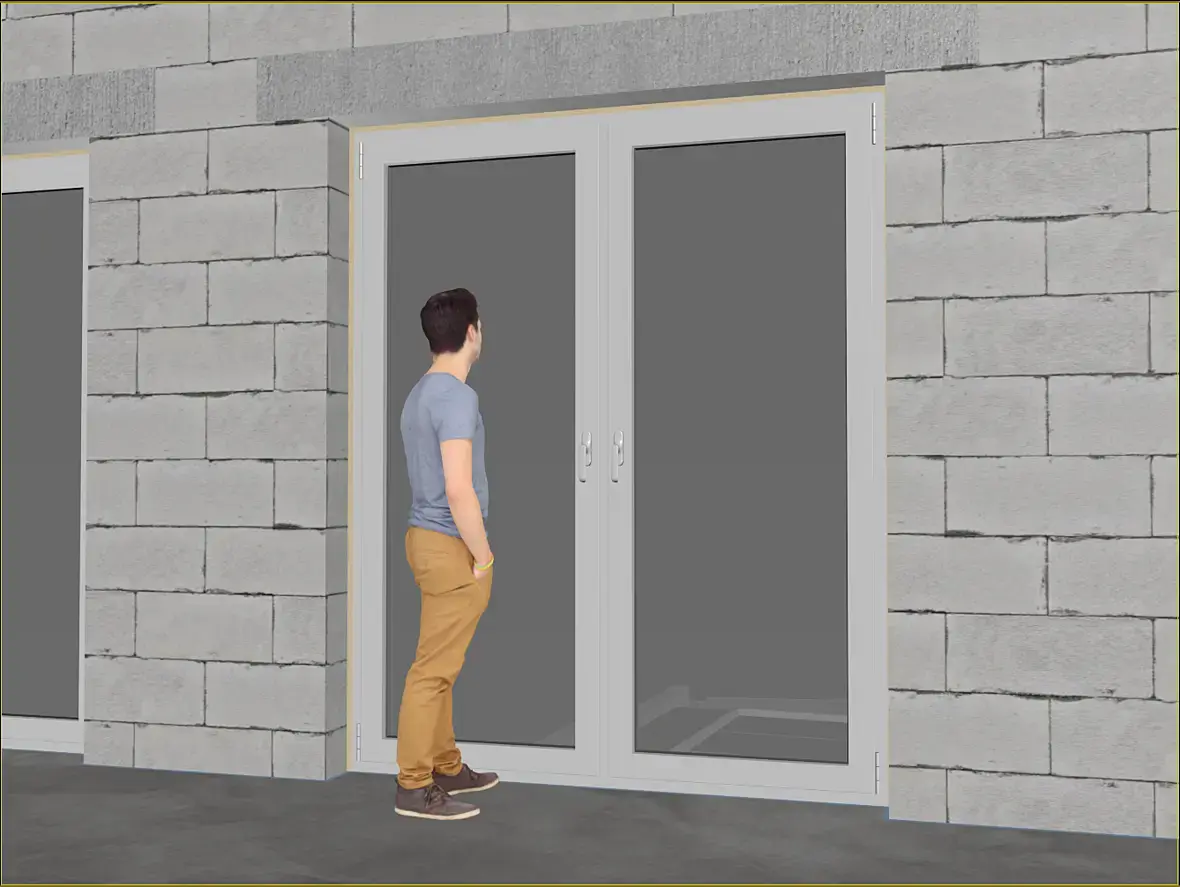

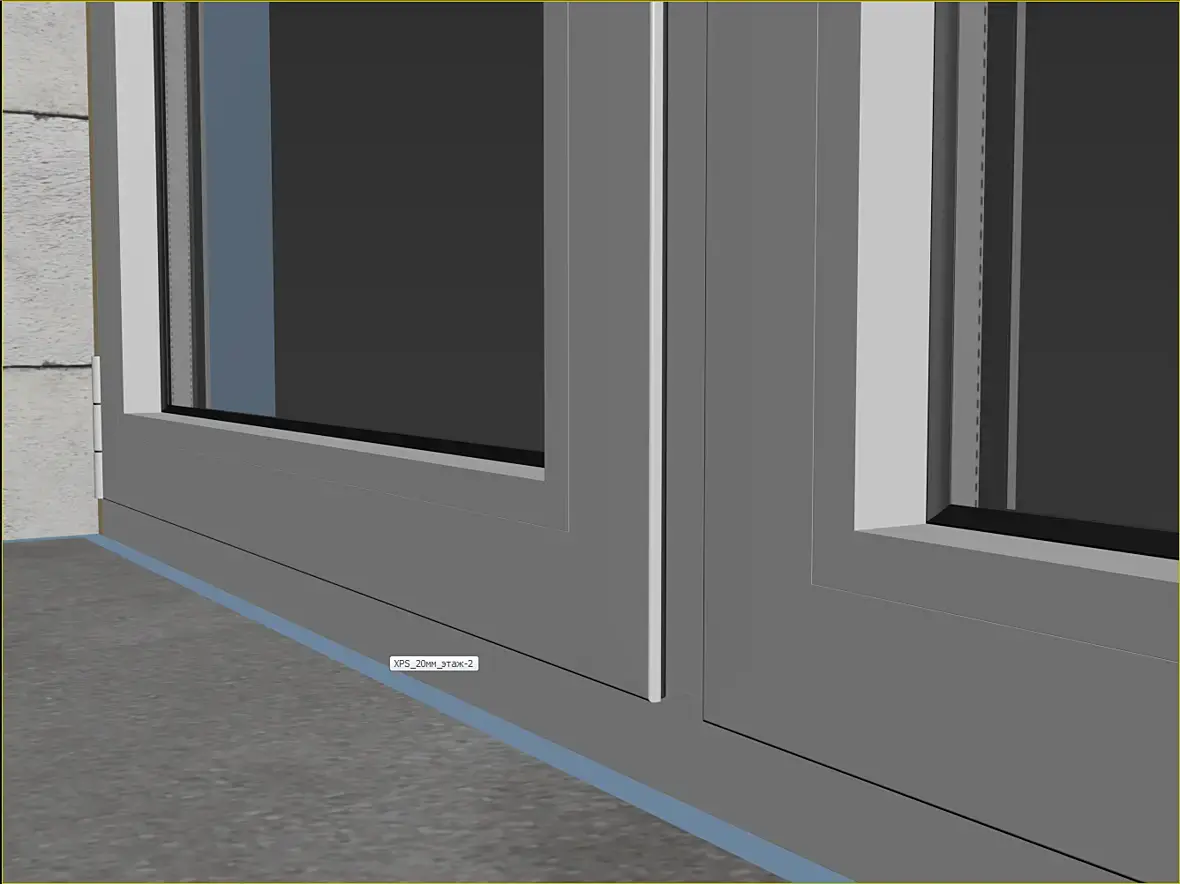

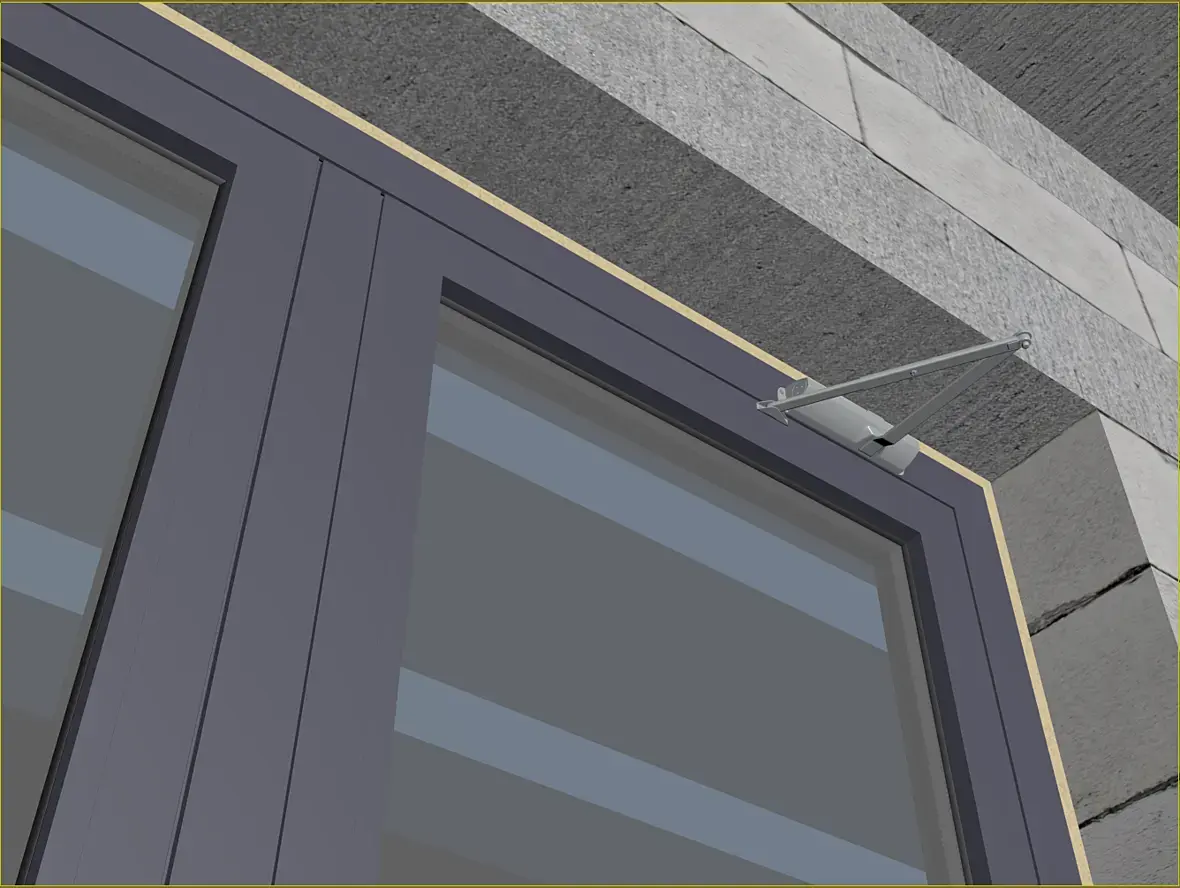

Там на дальнем плане дверной блок был, давайте его и посмотрим, вот нравится мне в этих системах, что с внутренней стороны все в одной плоскости

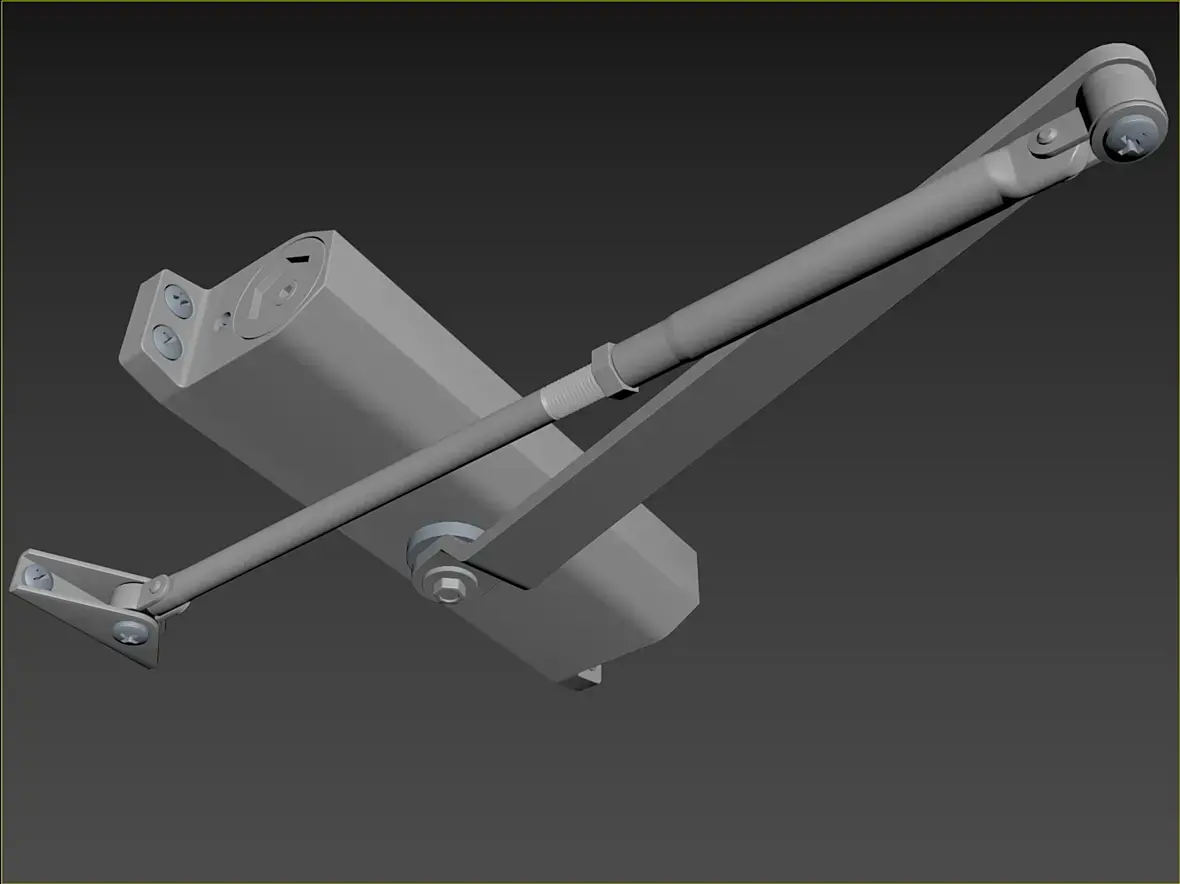

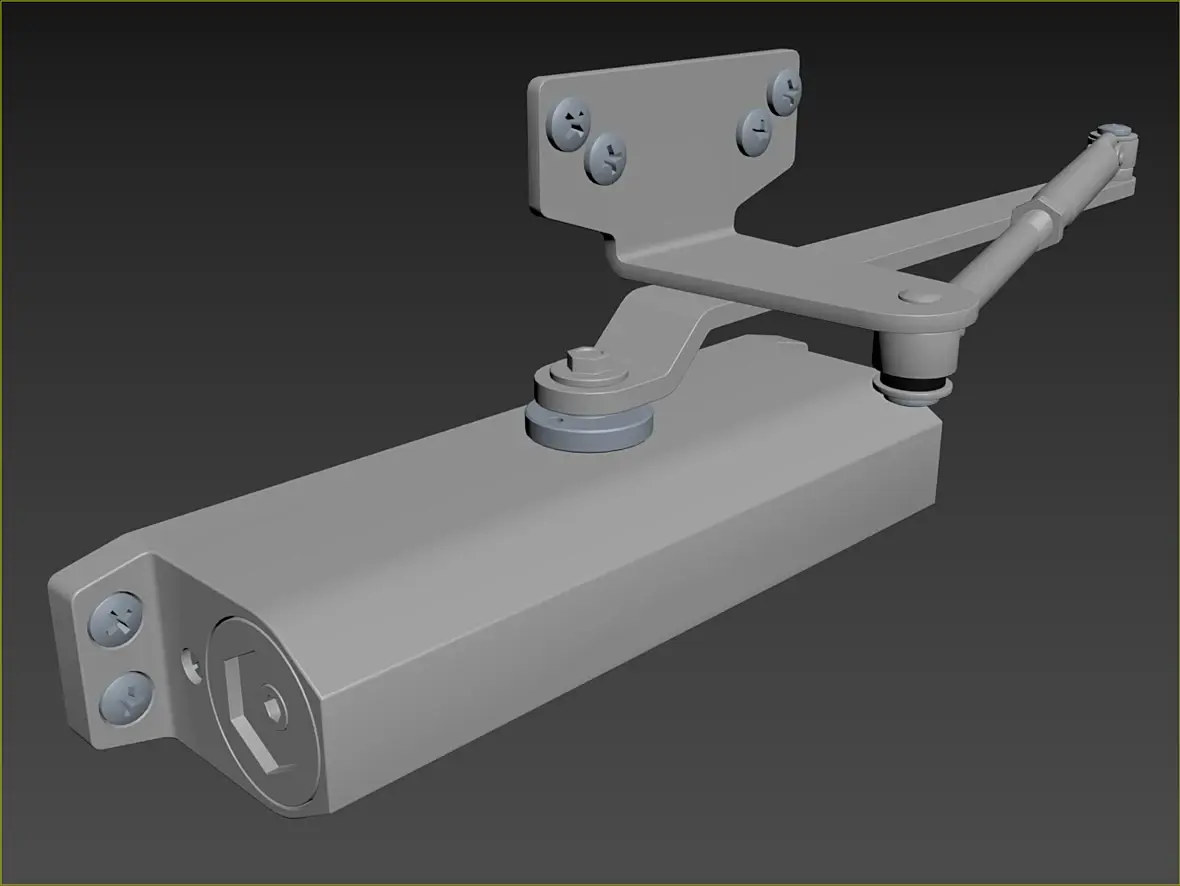

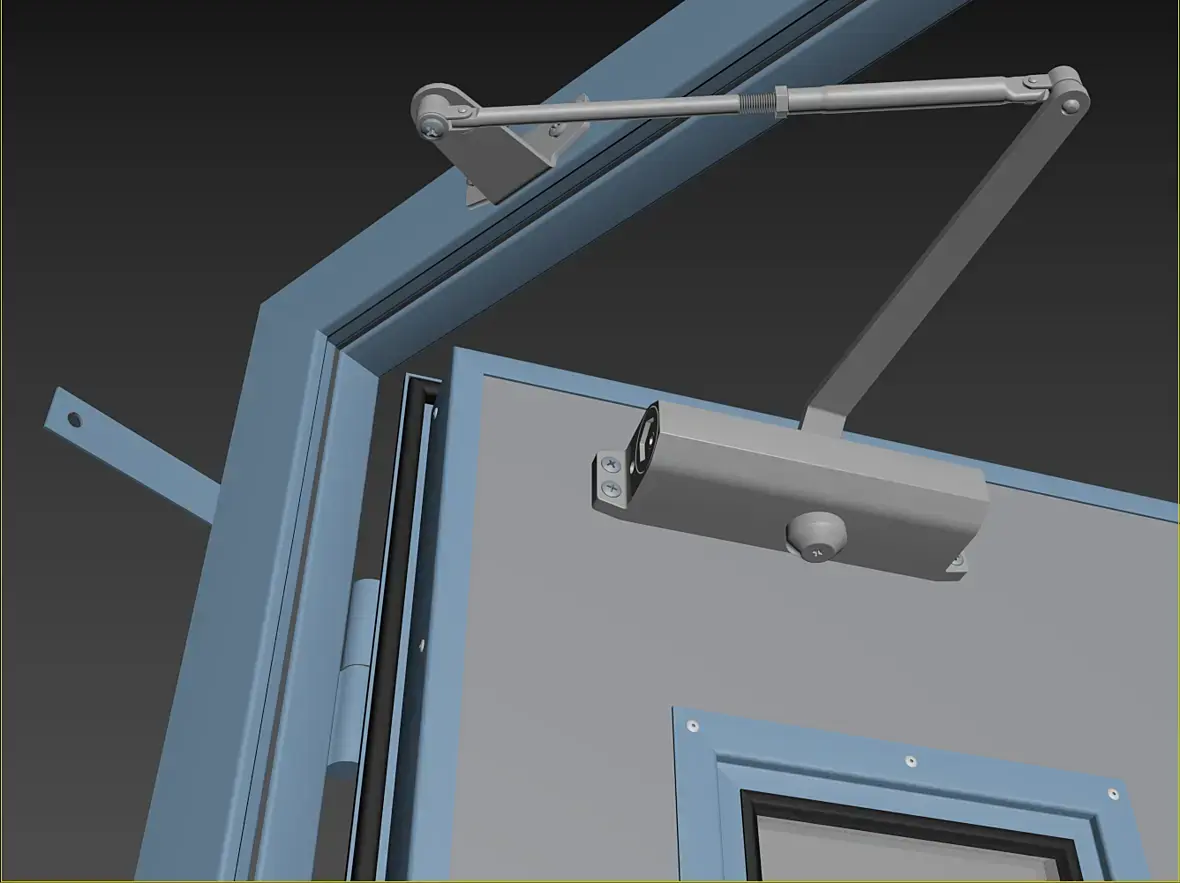

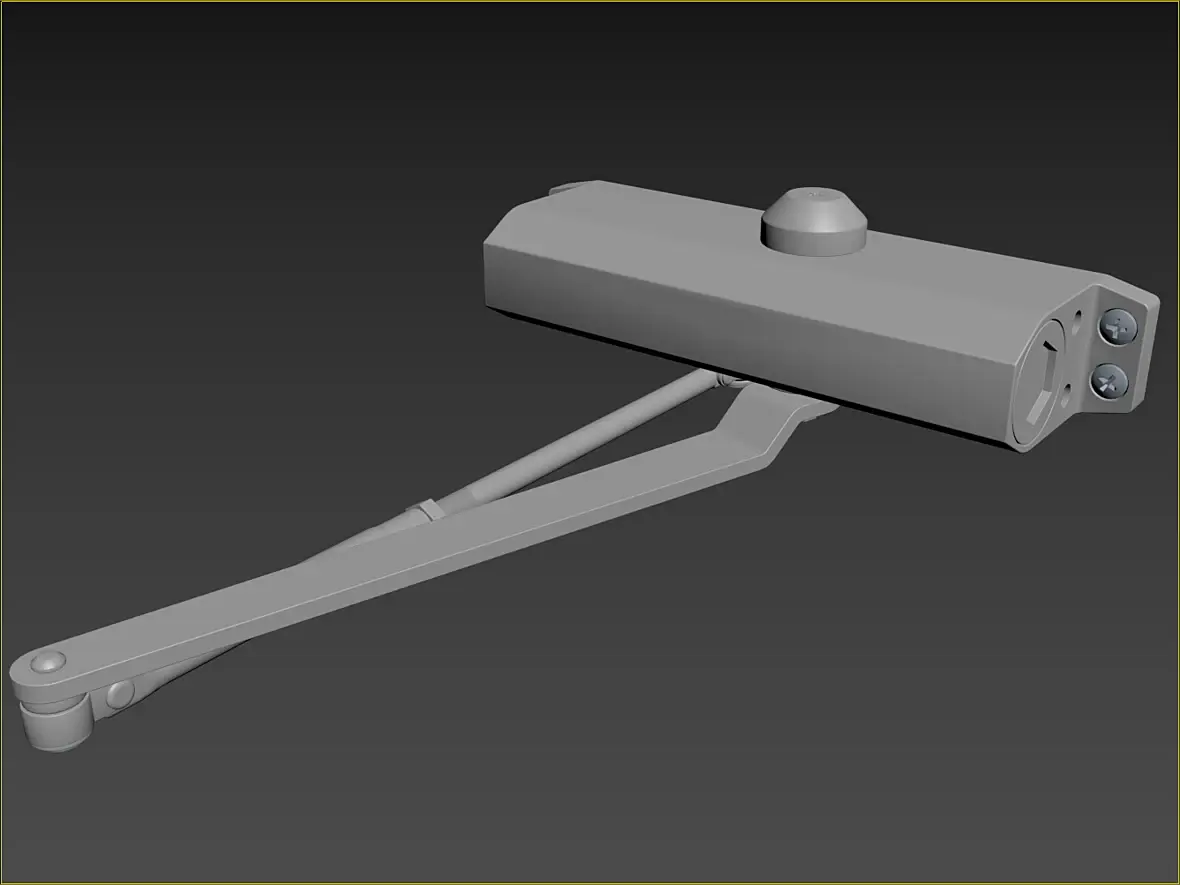

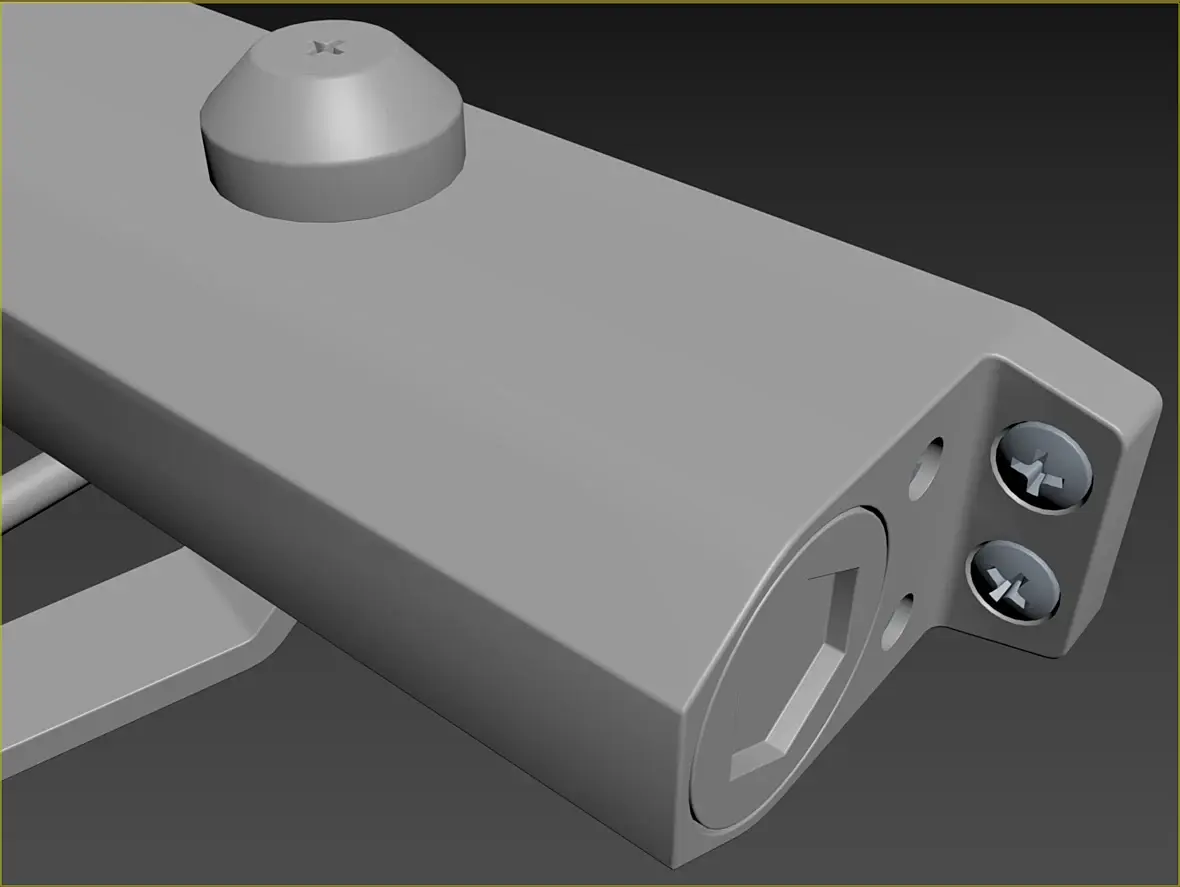

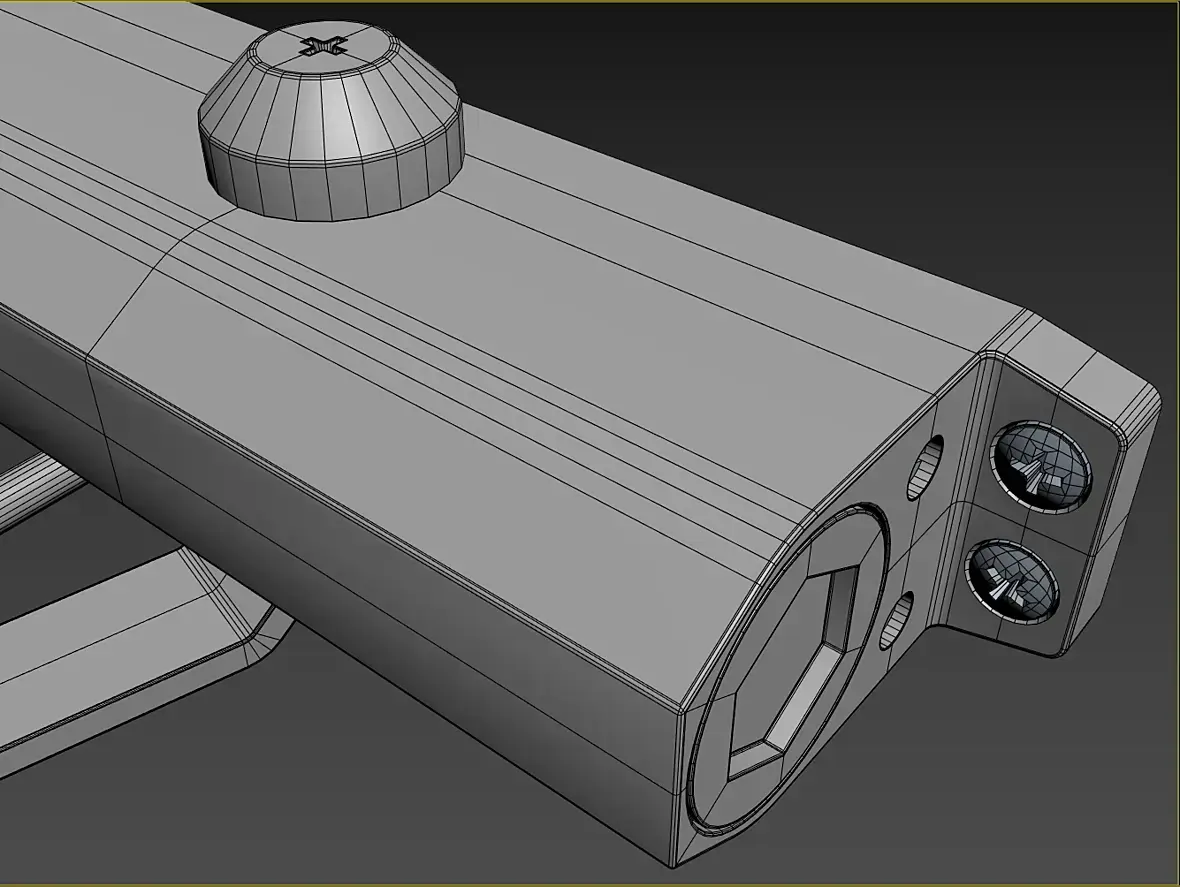

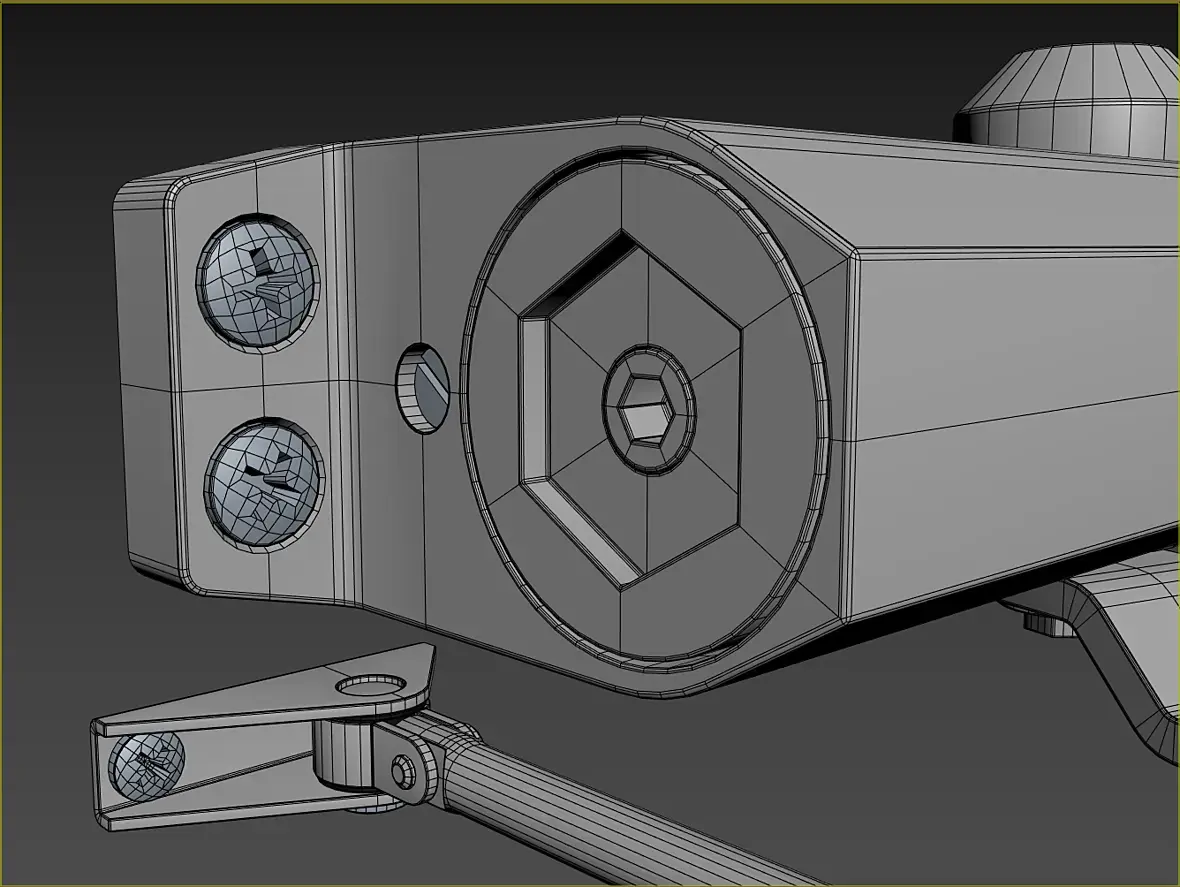

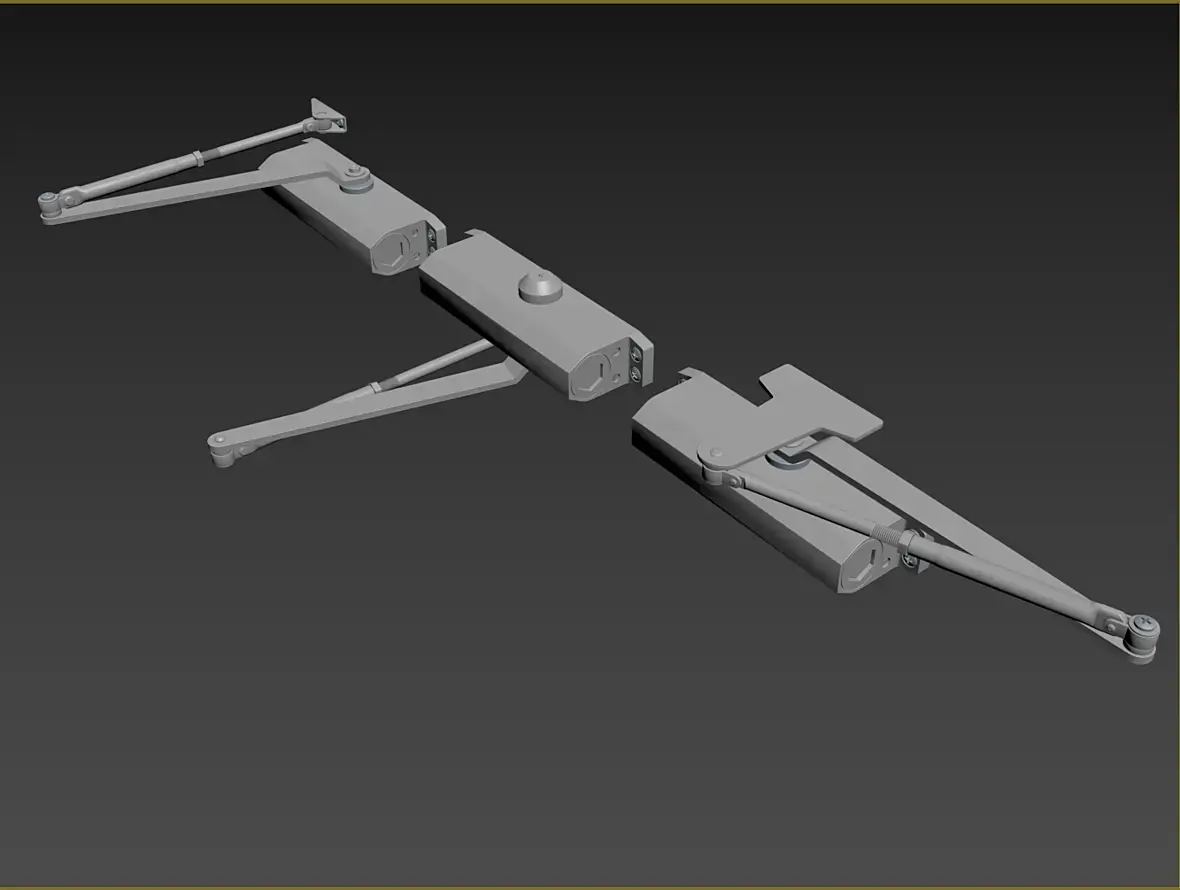

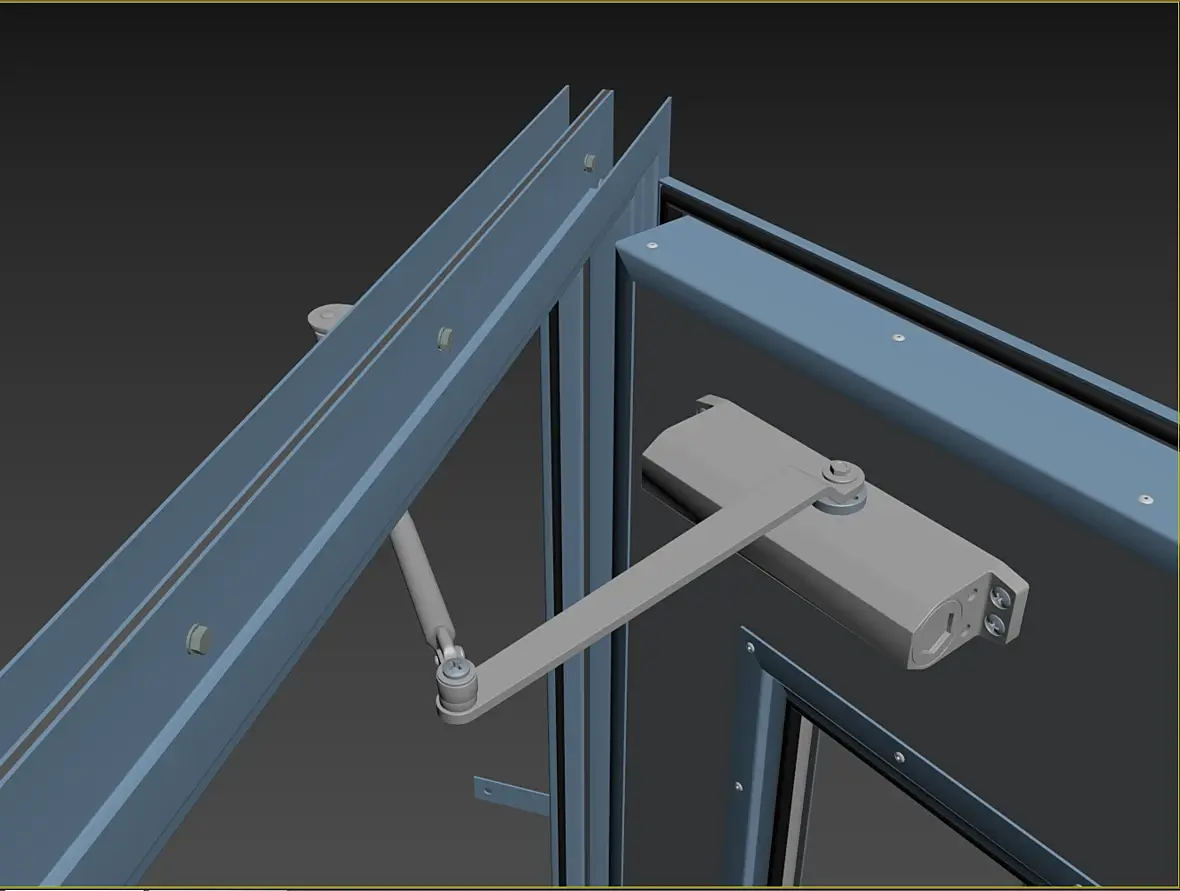

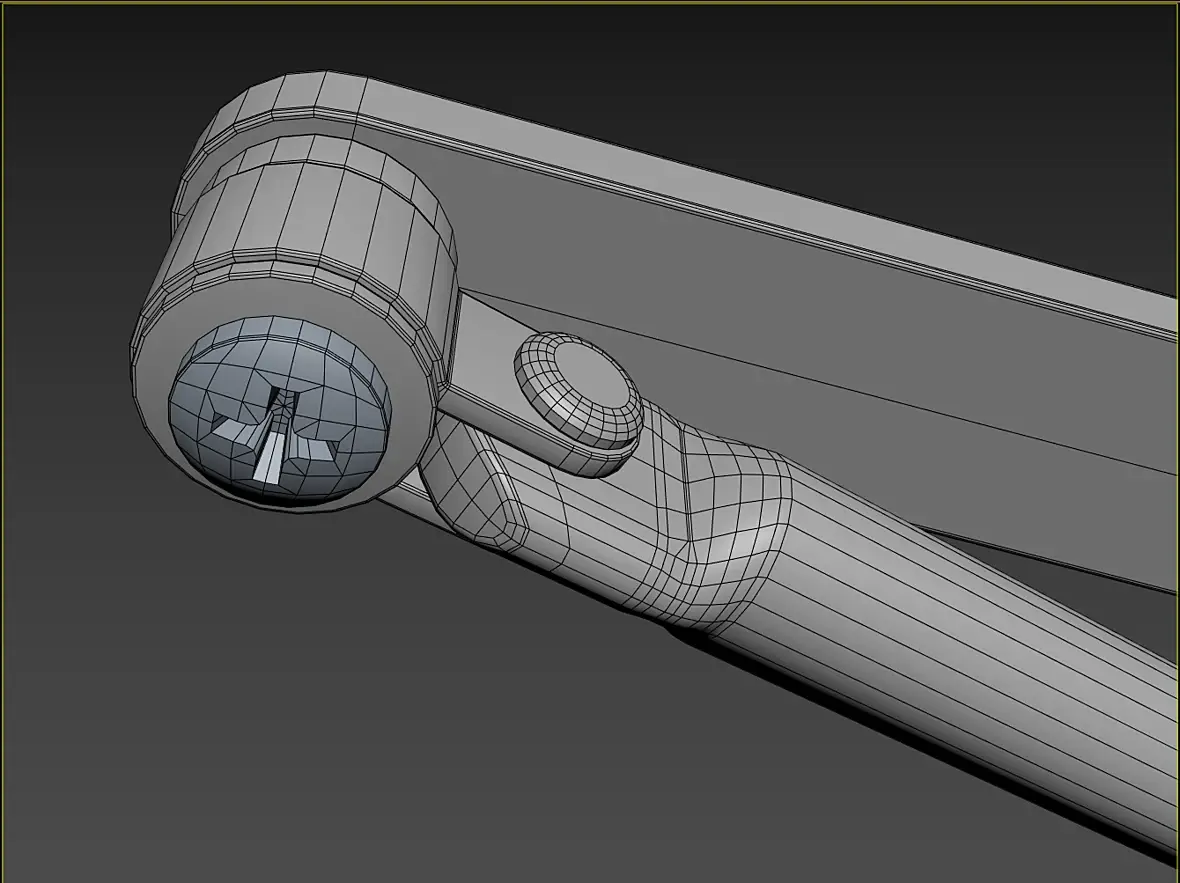

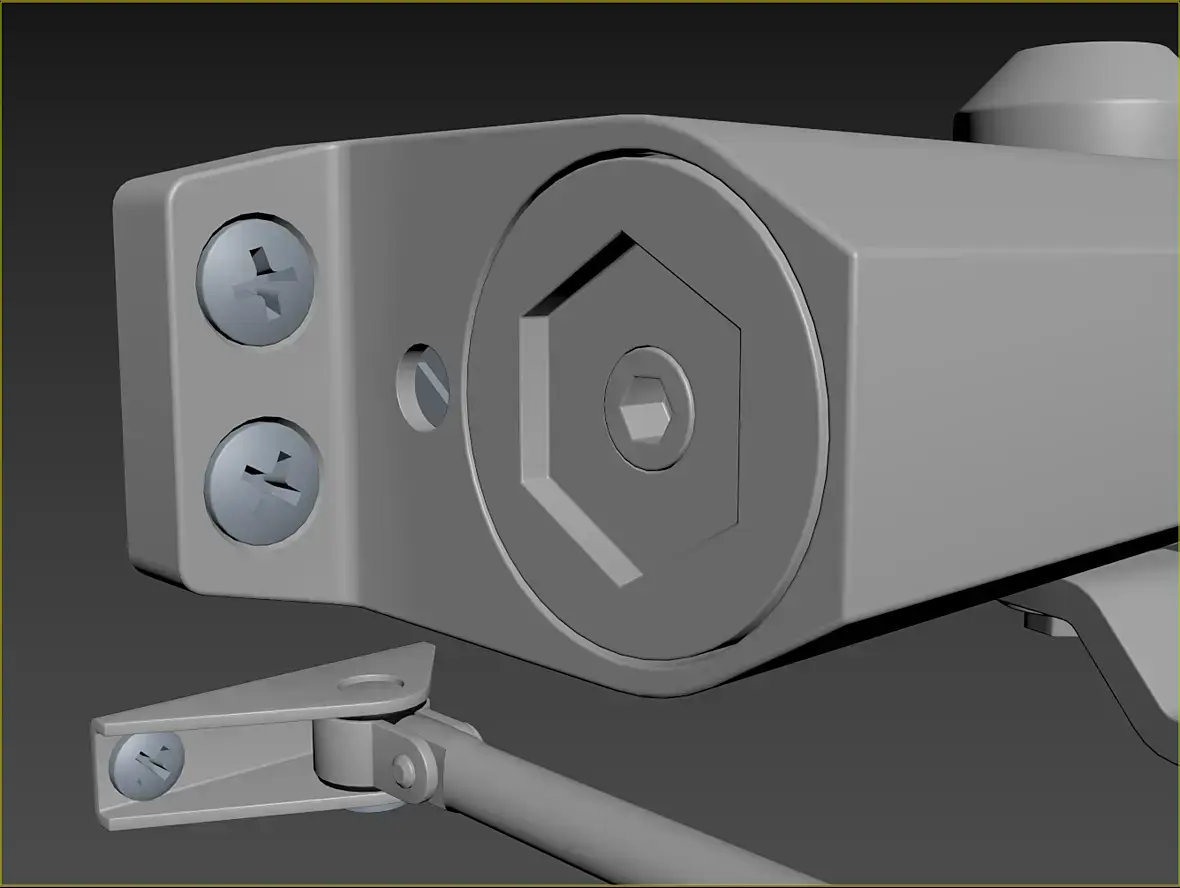

А вот и вторая модель на этом проекте вплыла, не моей руки, доводчик, от AlexHappy, за что ему большое спасибо.
С внешней стороны не стал использовать компланарный профиль, если память не изменят так он называется, в общем что бы так же было в одной плоскости, он уже и более хлипкий, обсудил с монтажниками, они согласились.

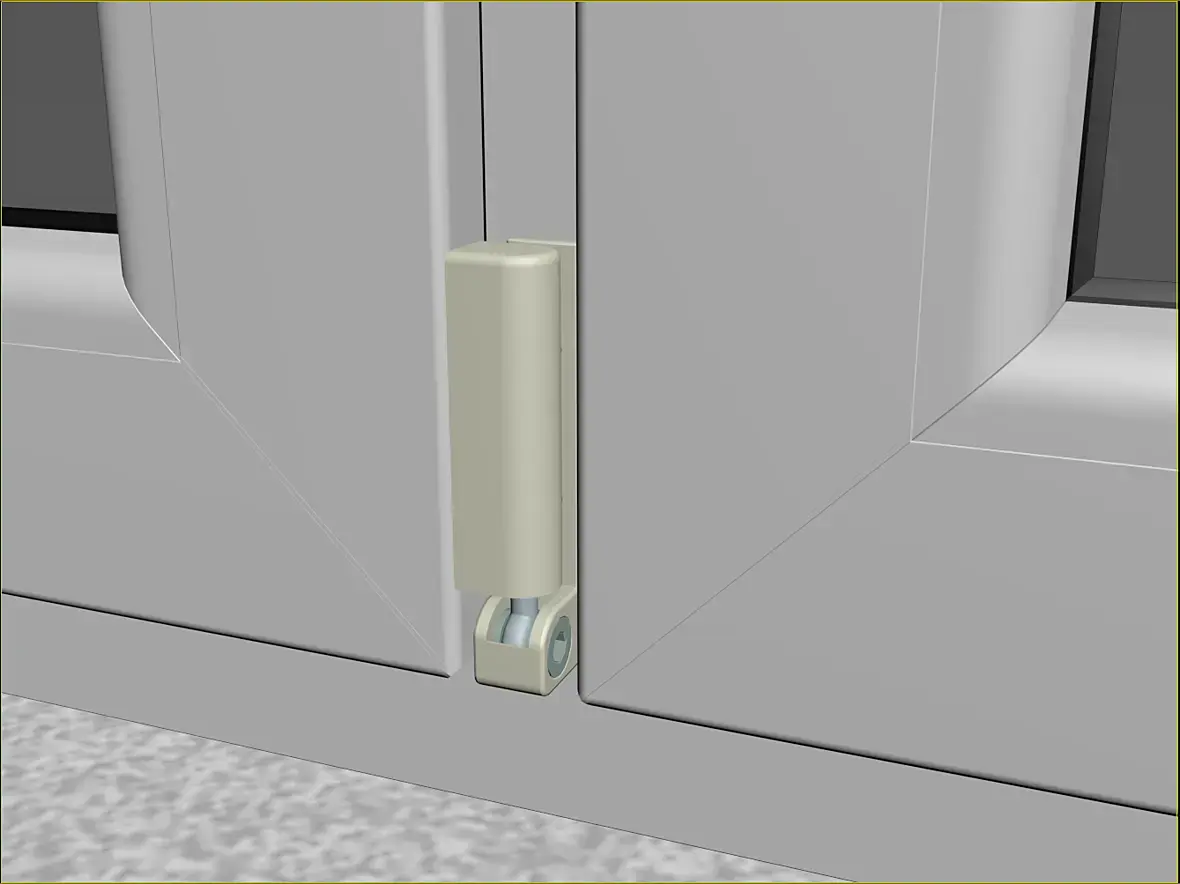

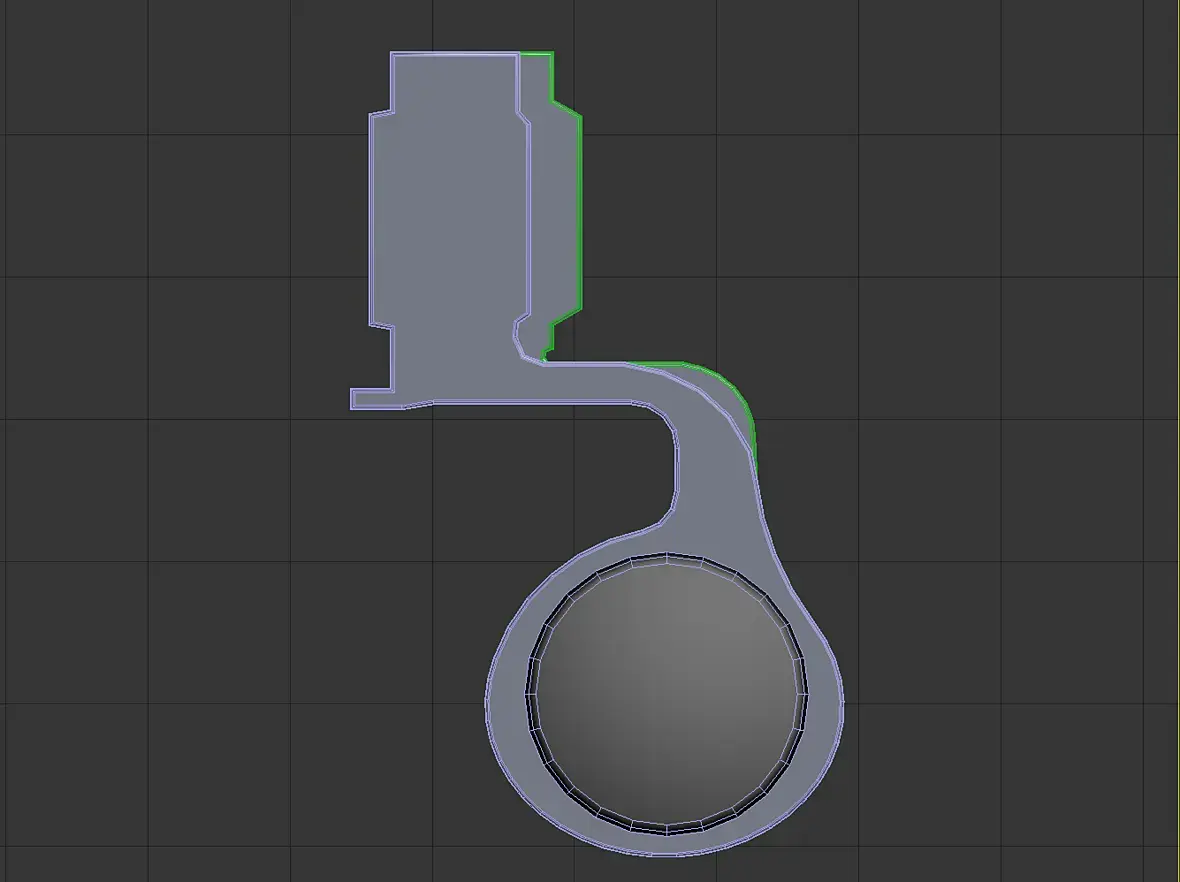

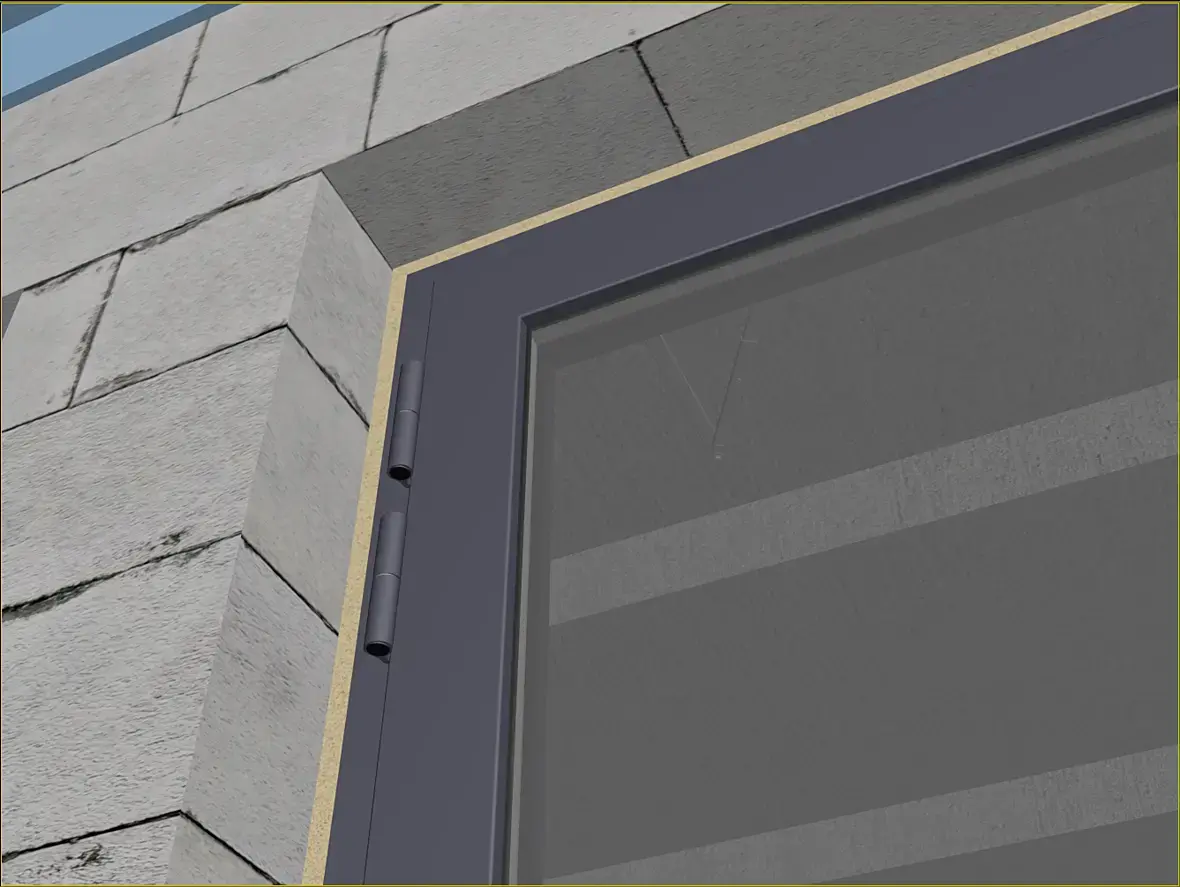

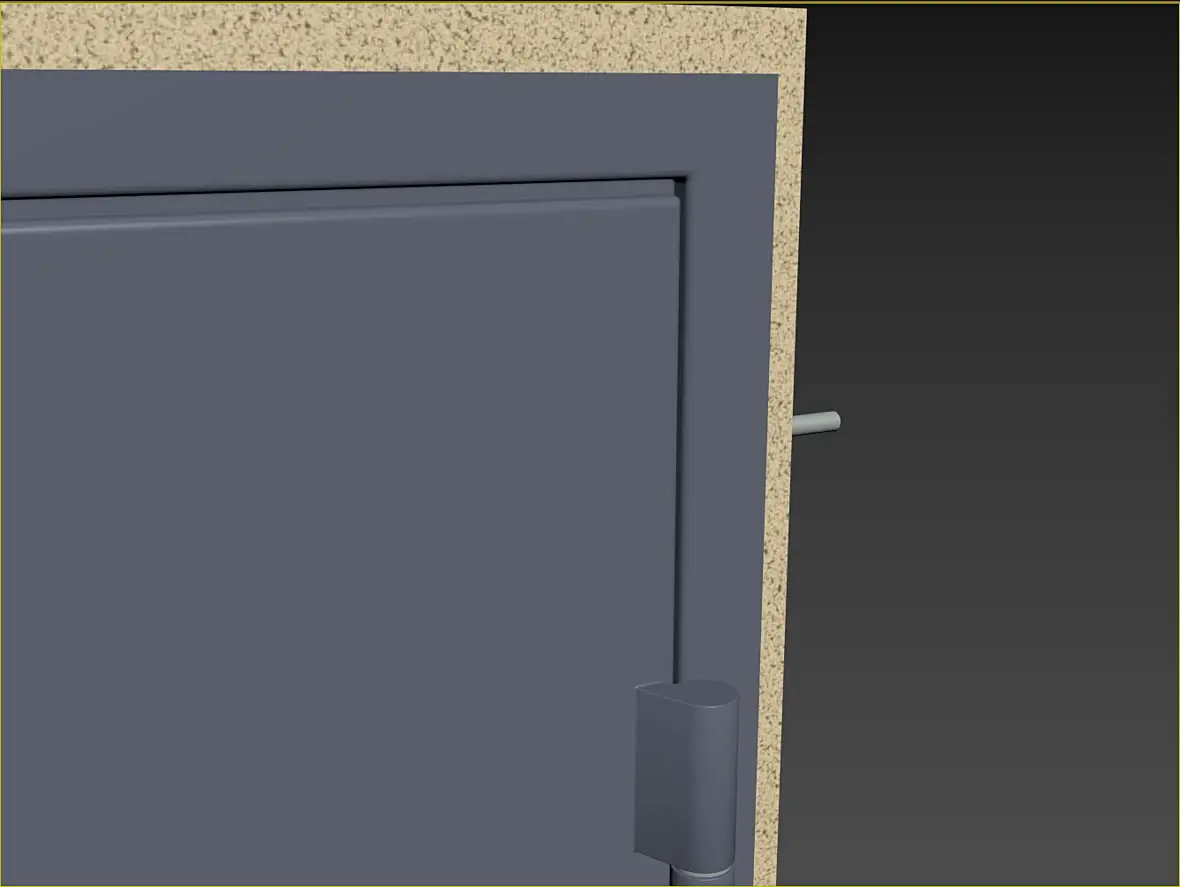

Кстати о петлях, они от stublina, так же как и вся остальная фурнитура. А вопрос у меня такой, вы тоже думали что они всегда цилиндр? Я вот так думал когда собирался их моделировать, ан нет, с крышечкой правда схалтурил)

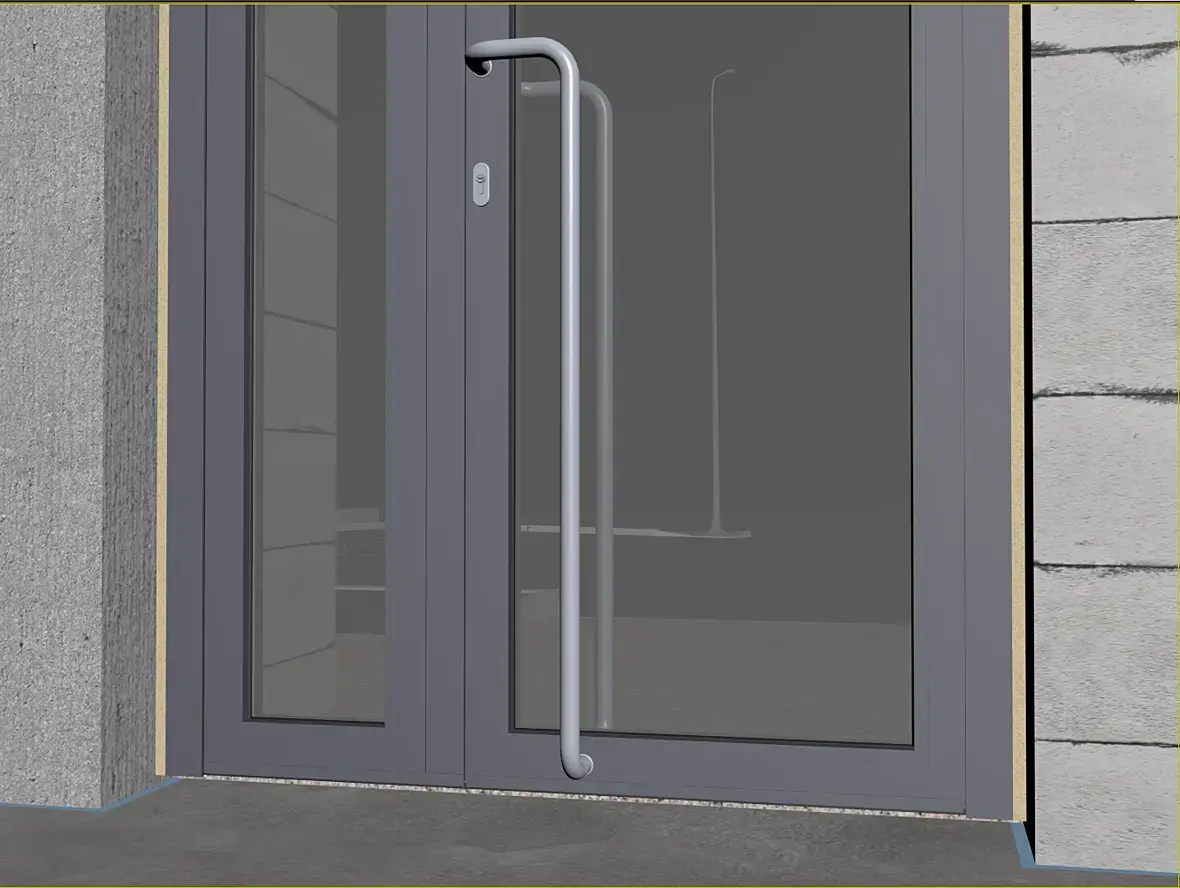

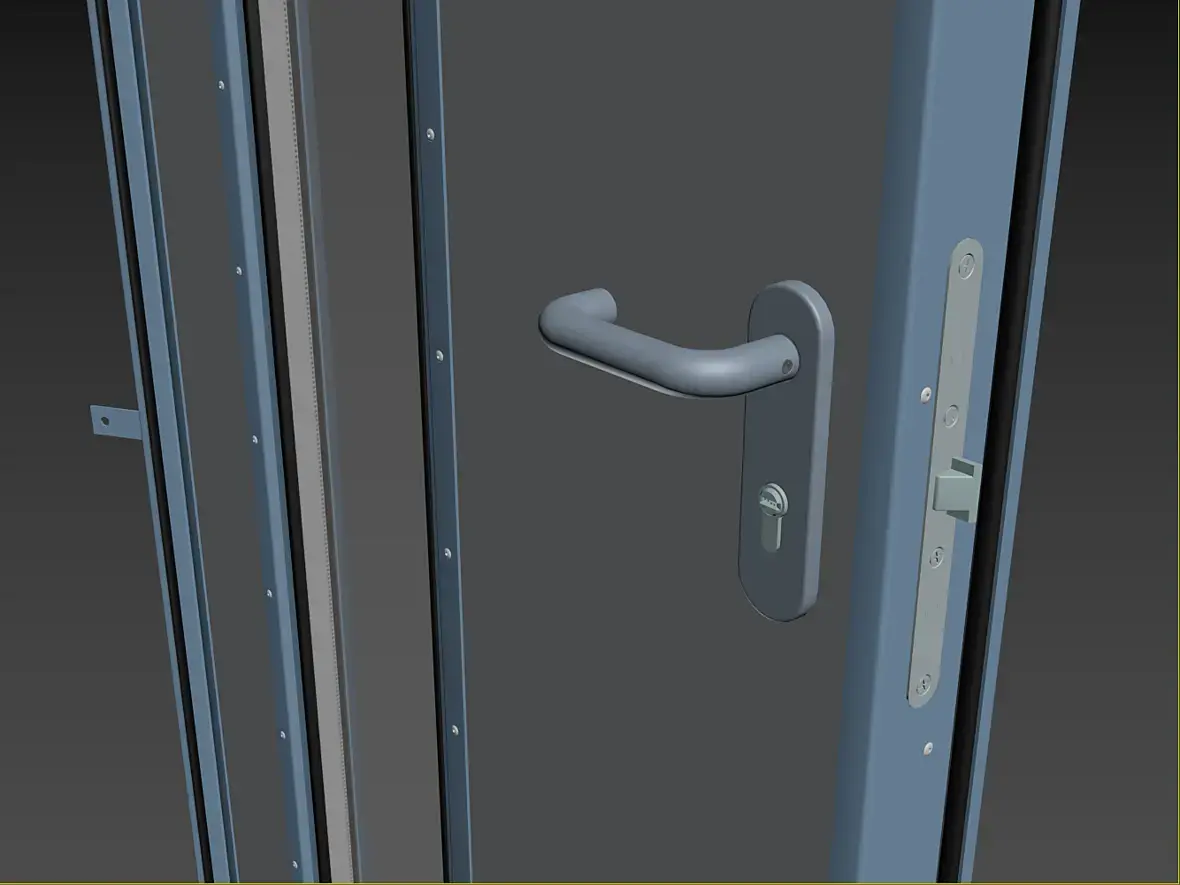

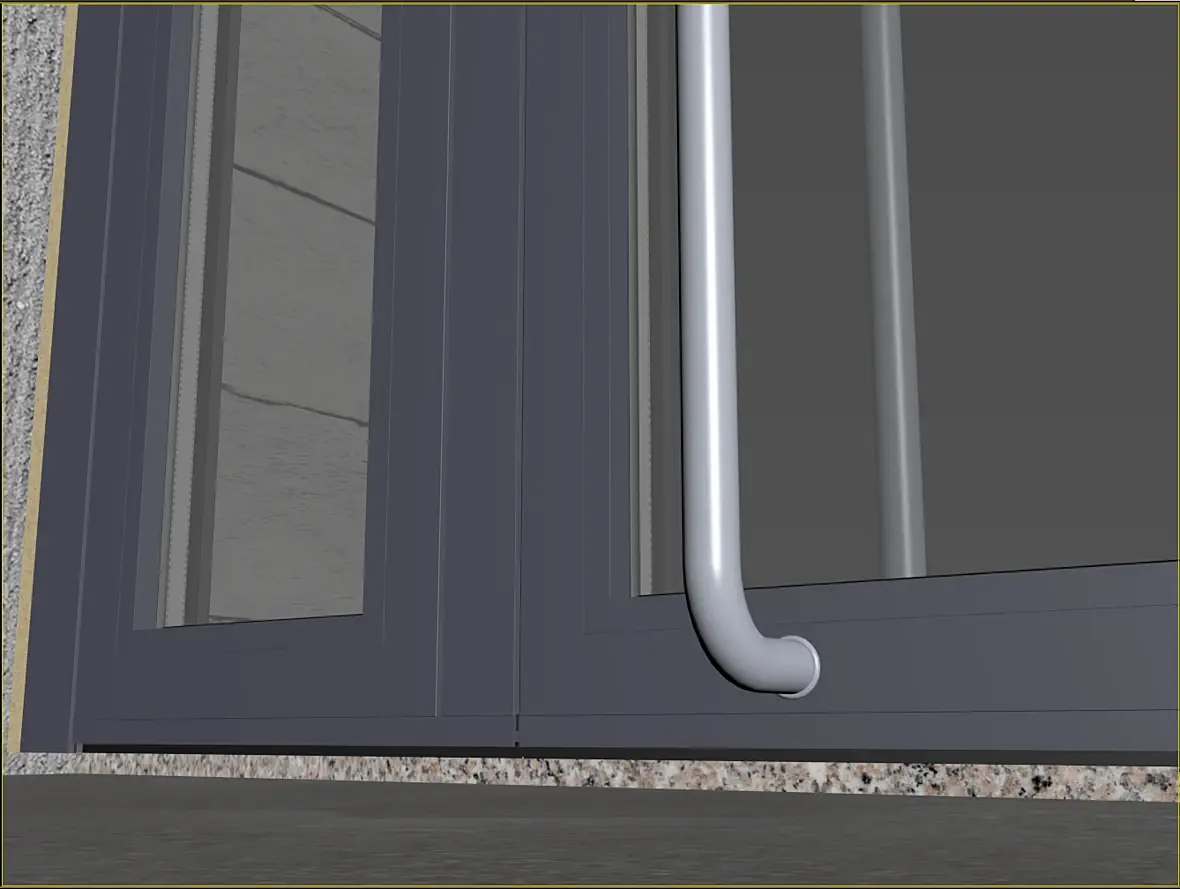

Не знаю почему,но ручка мне прям сильно понравилась

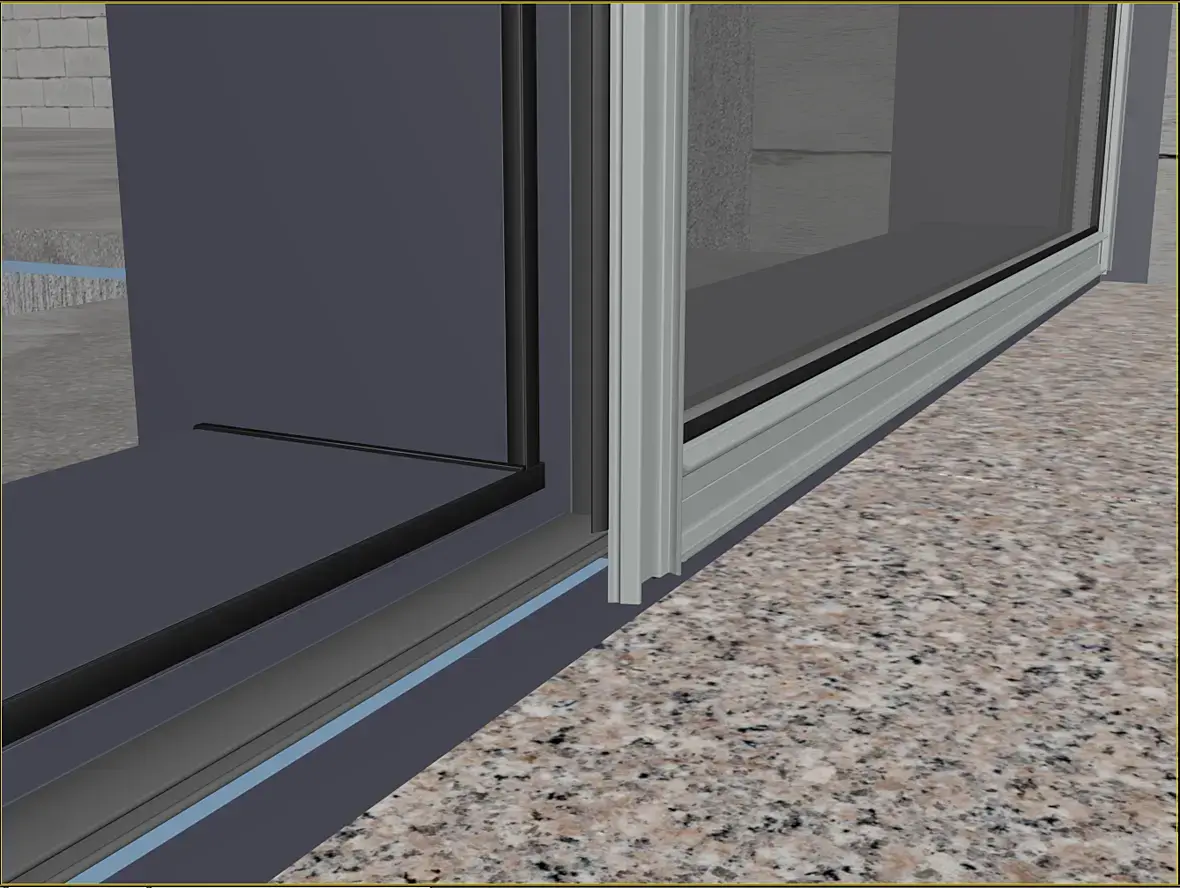

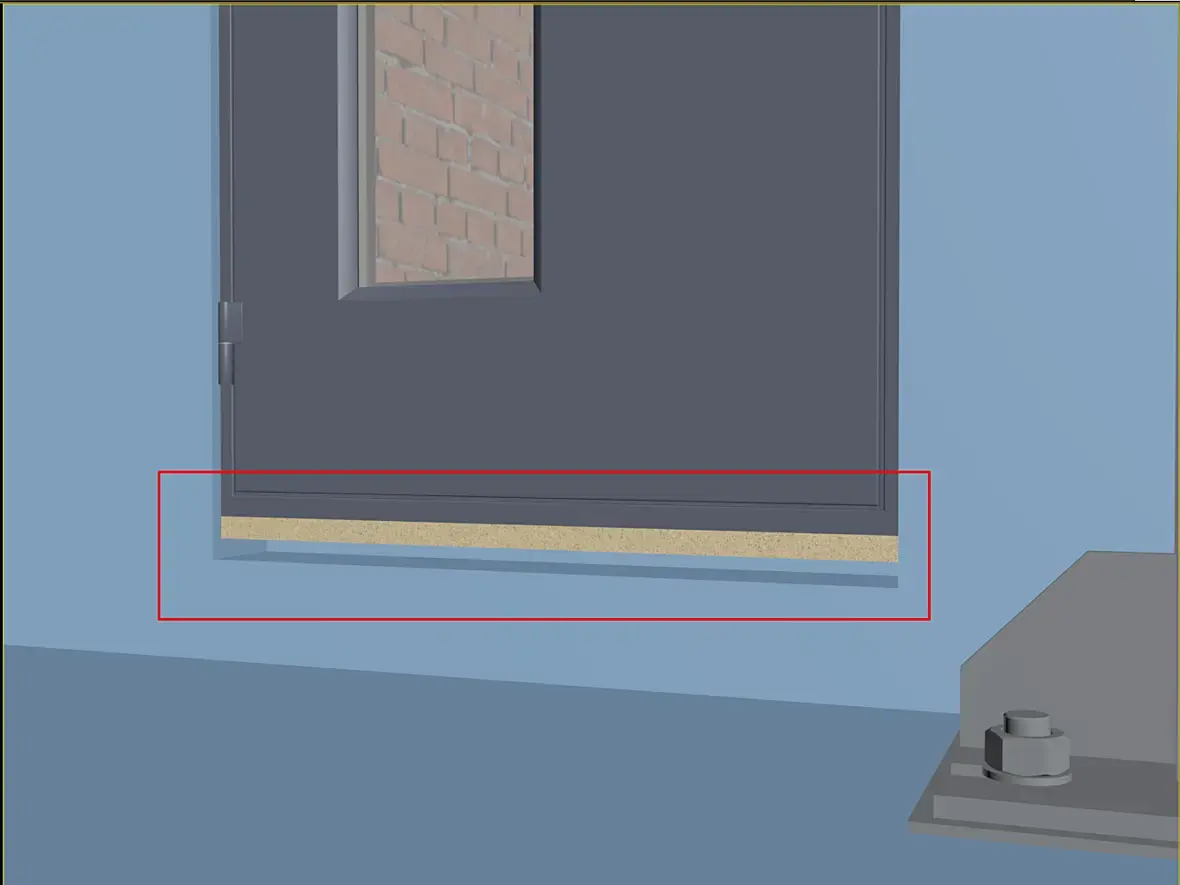

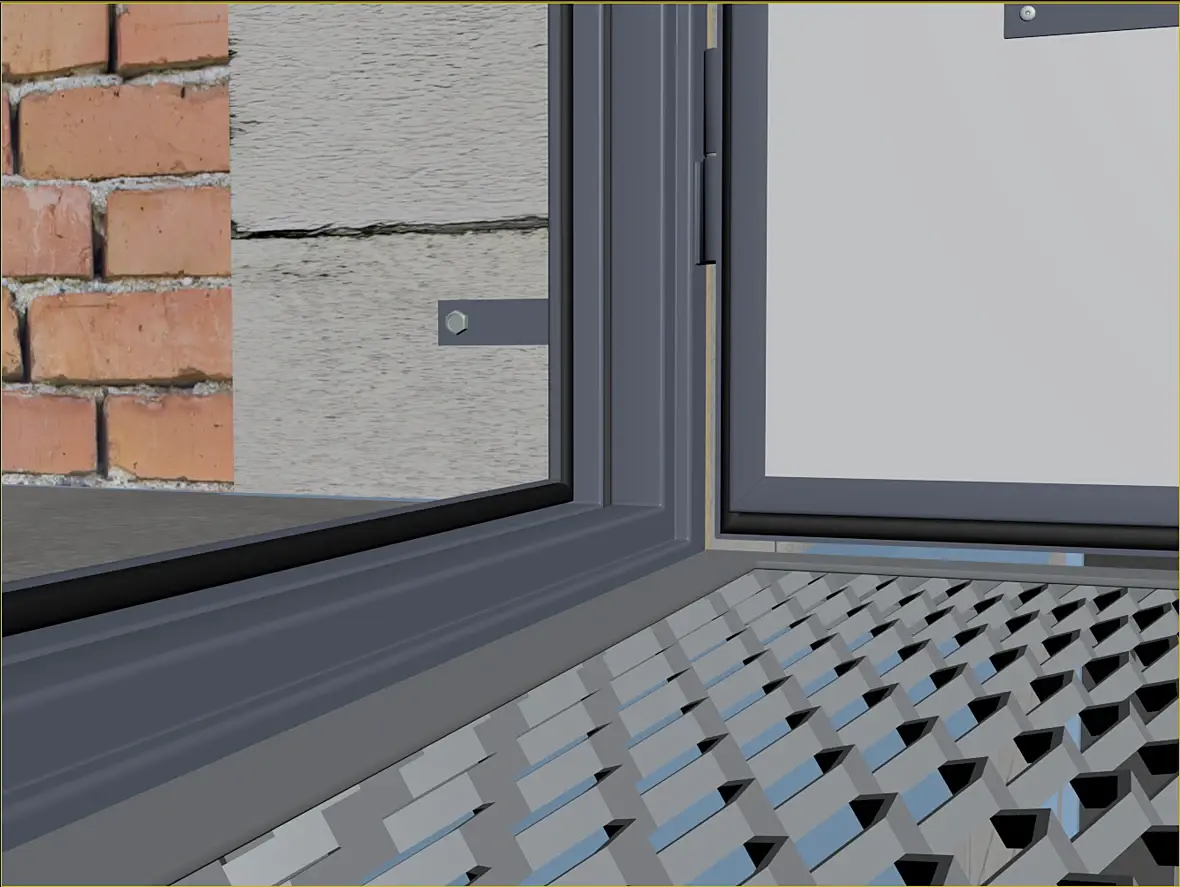

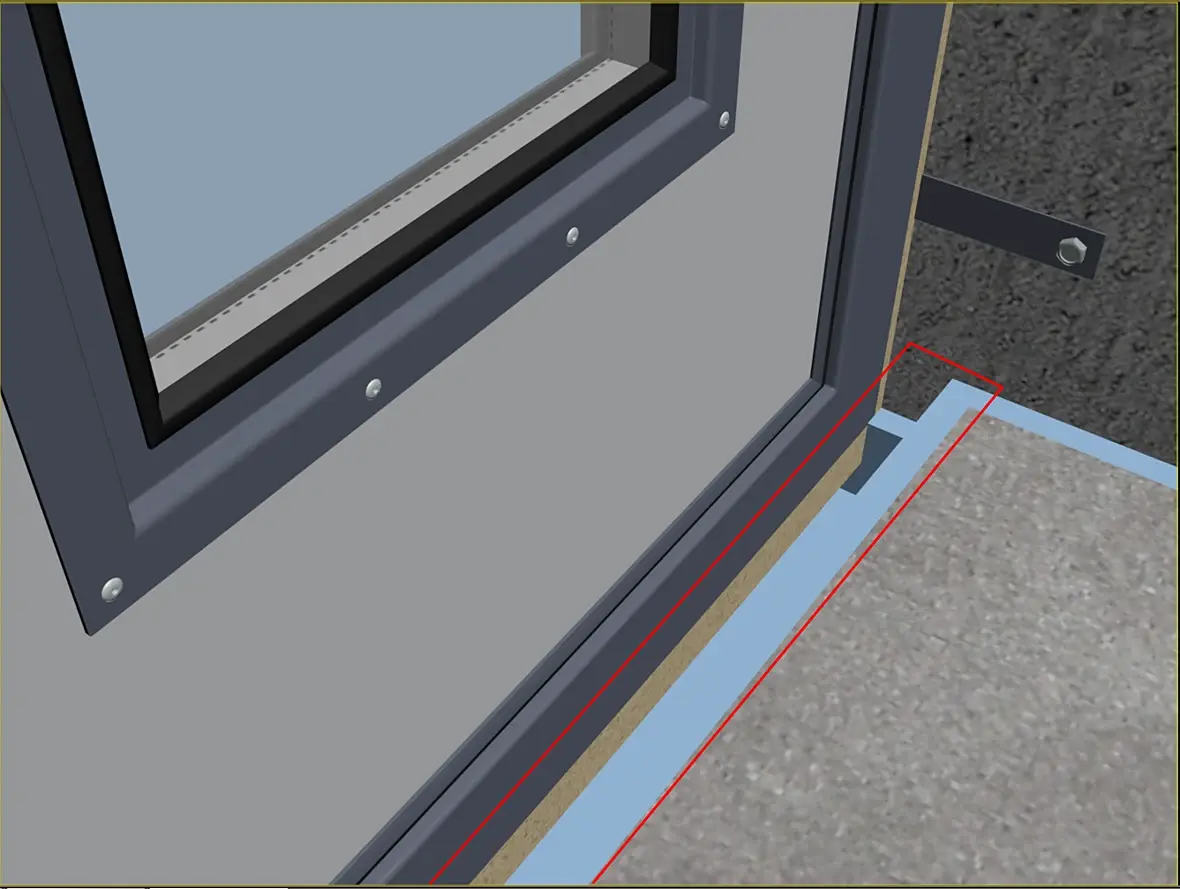

Больше всего провозился с нижней частью двери, так как дверь нужна без порога, а готового решения у производителя системы нет. В общем как-то что-то собирал из того что было. С внутренней стороны без чистого покрытия пока не очень конечно

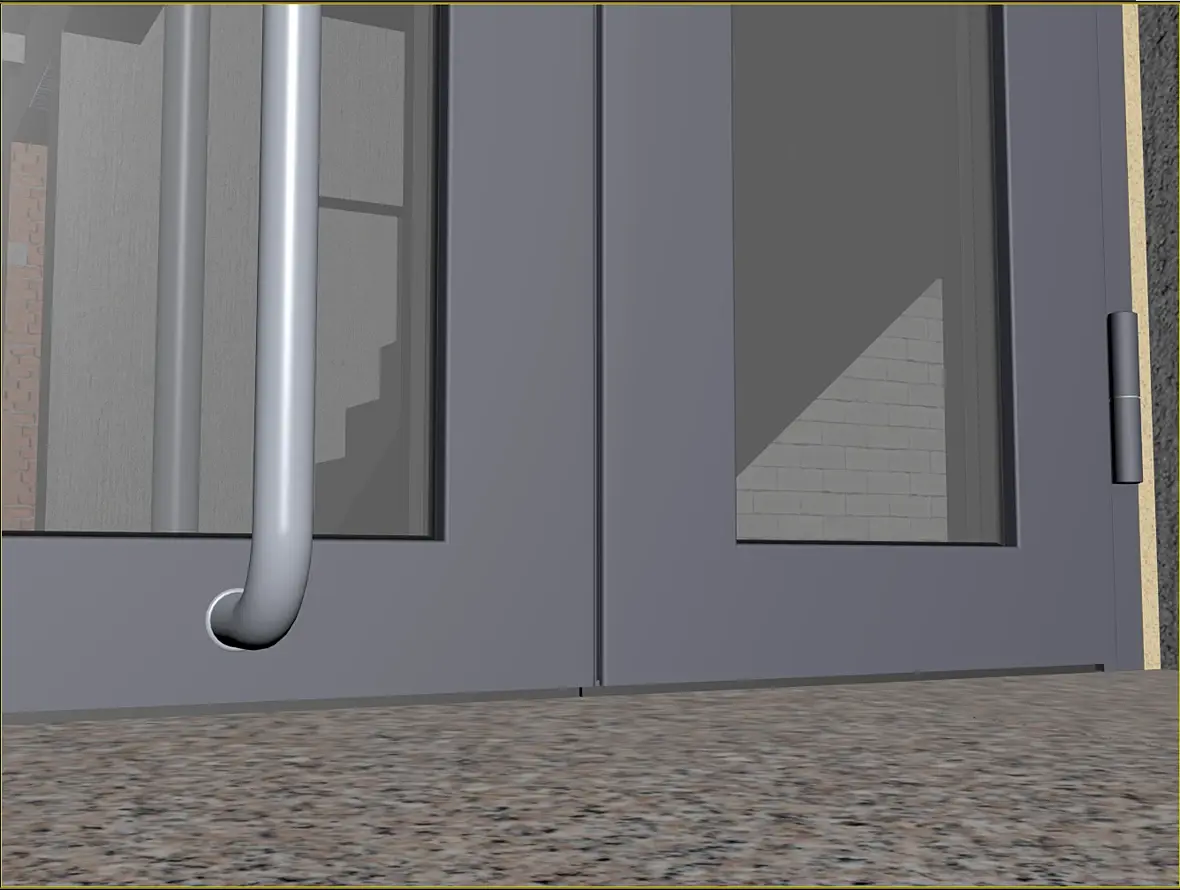

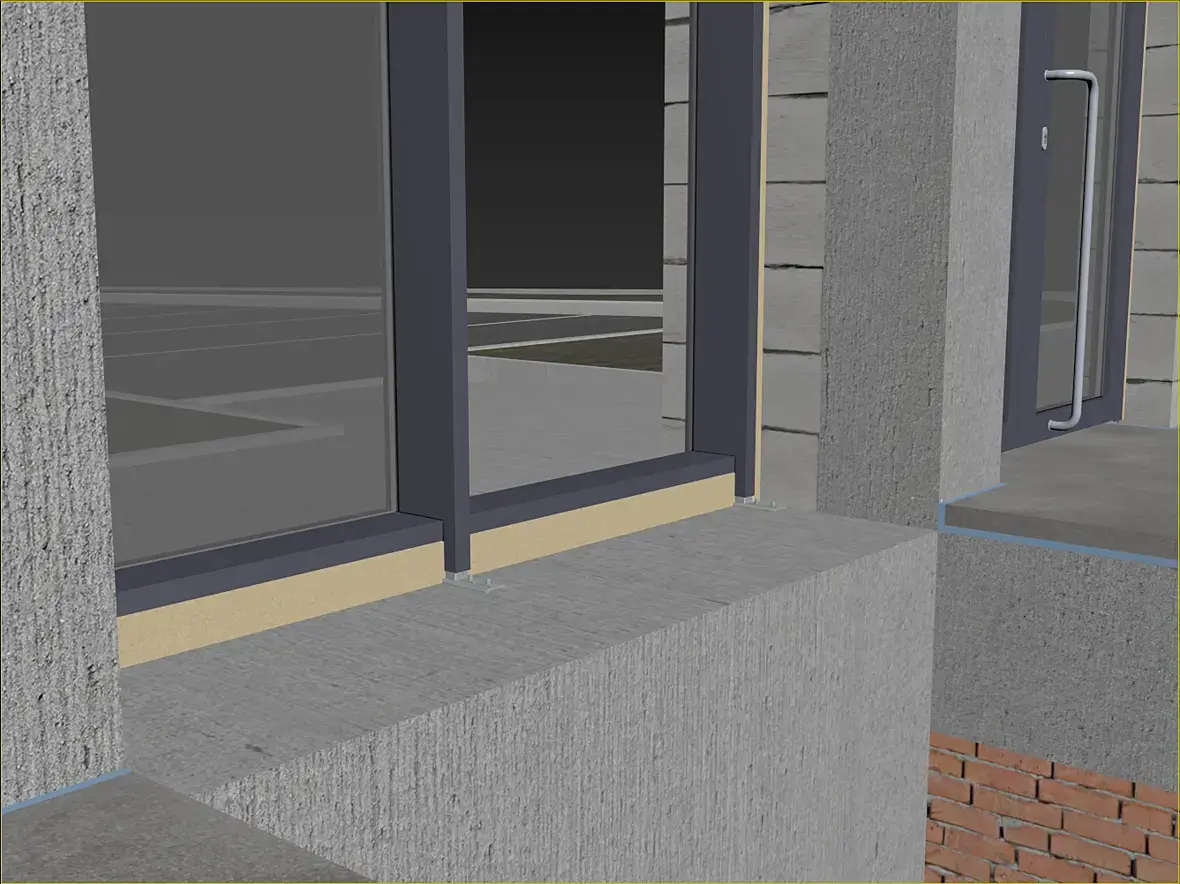

А вот с улицы по моему аккуратно получается
За уплотнение отвечает один уплотнитель и щеточка, её я тоже не стал моделировать детально

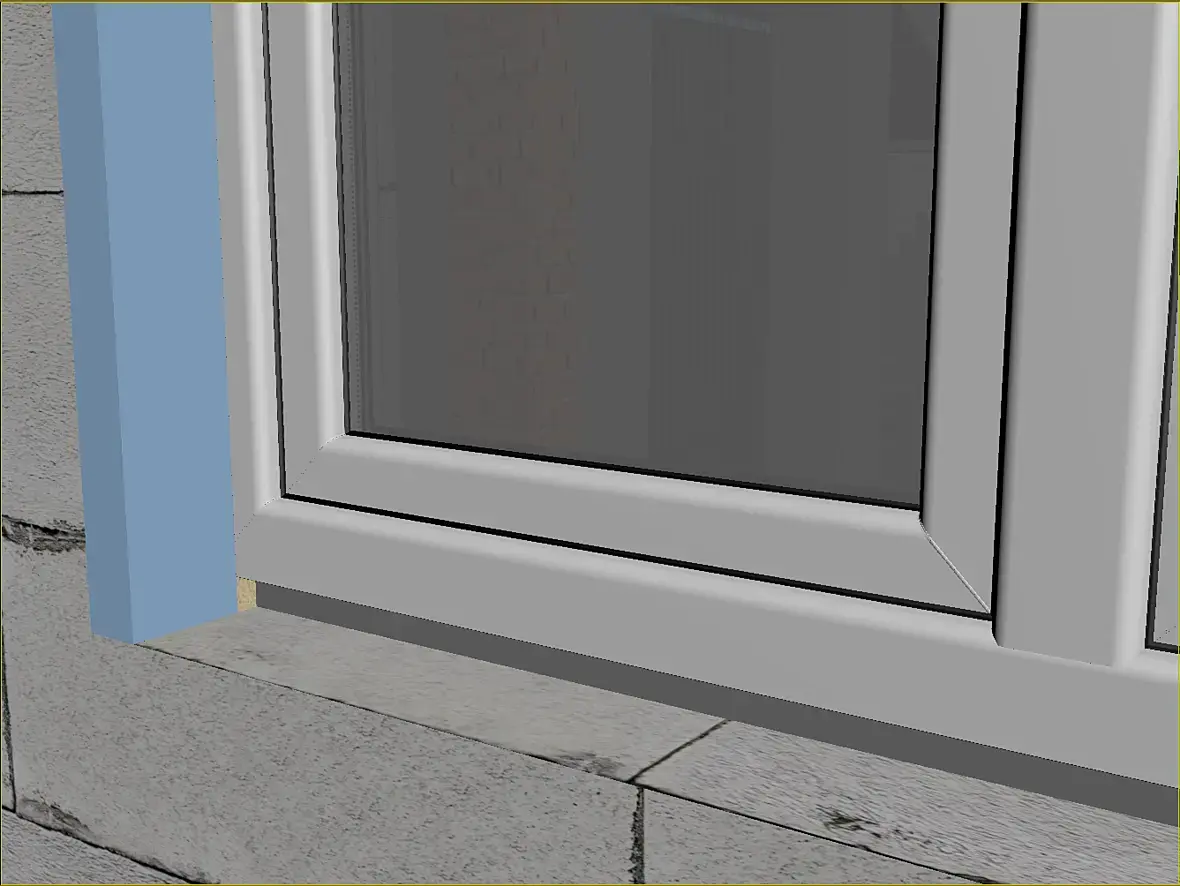

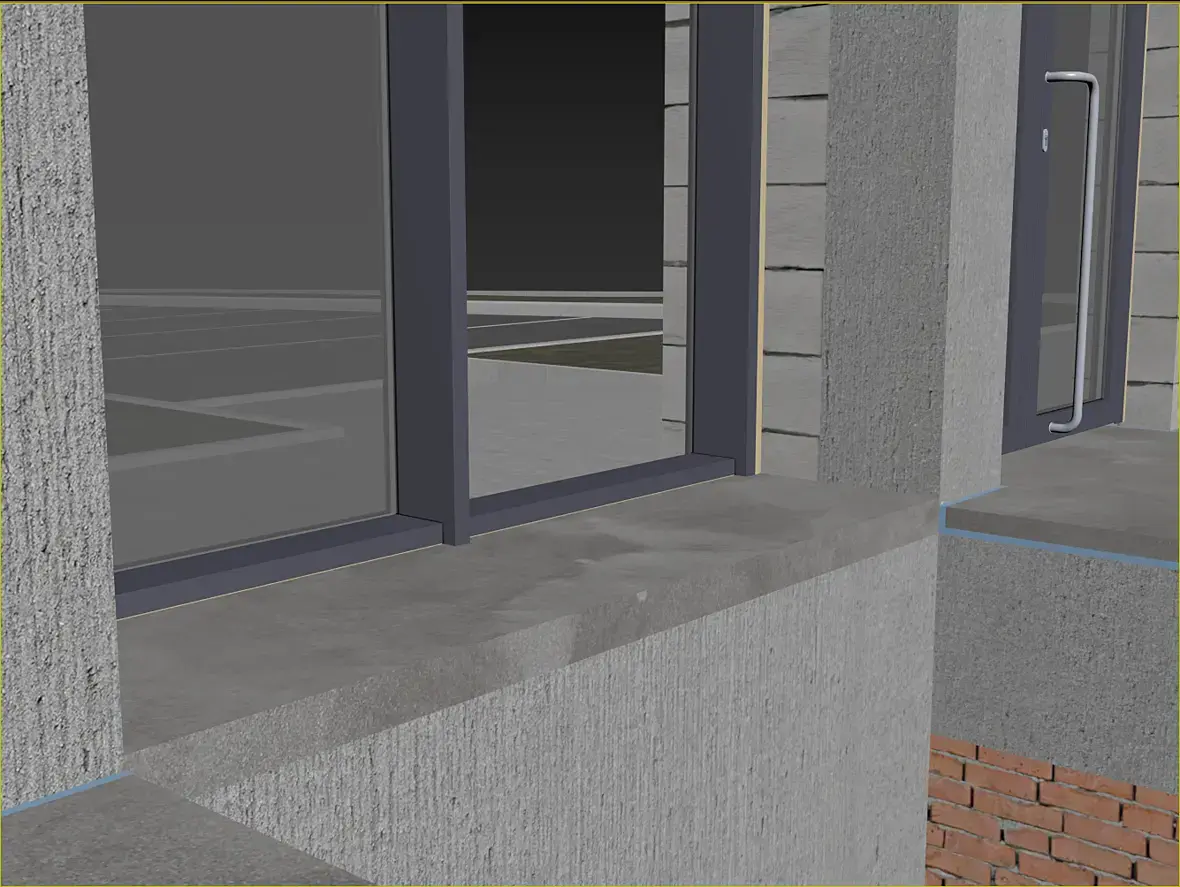

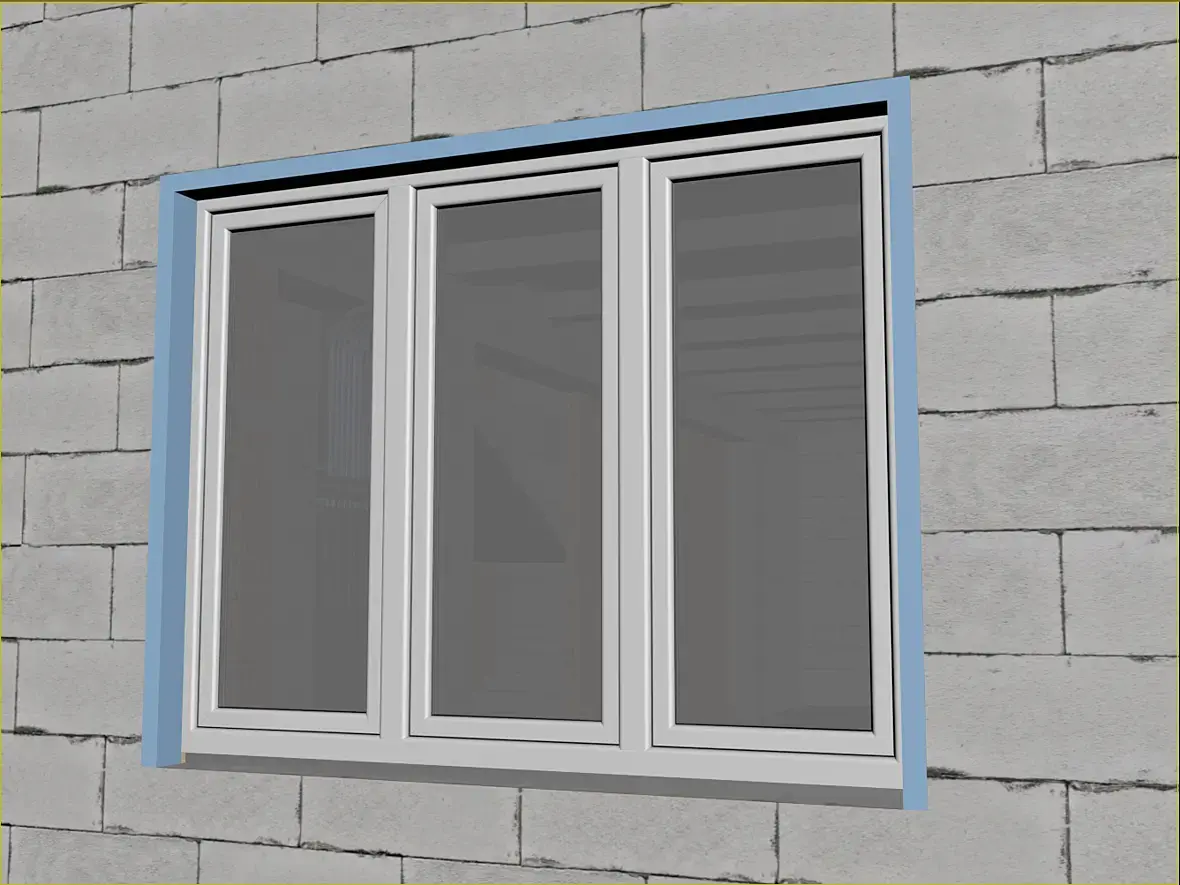

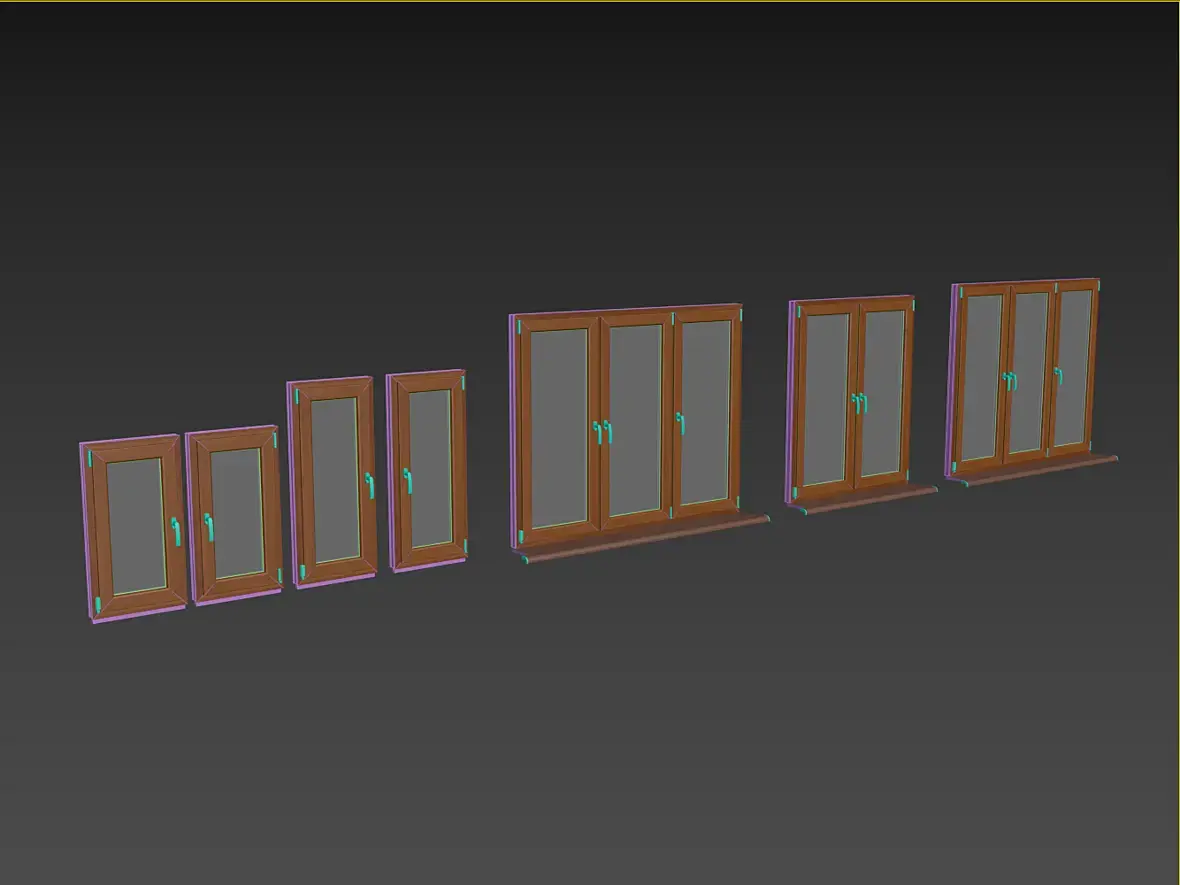

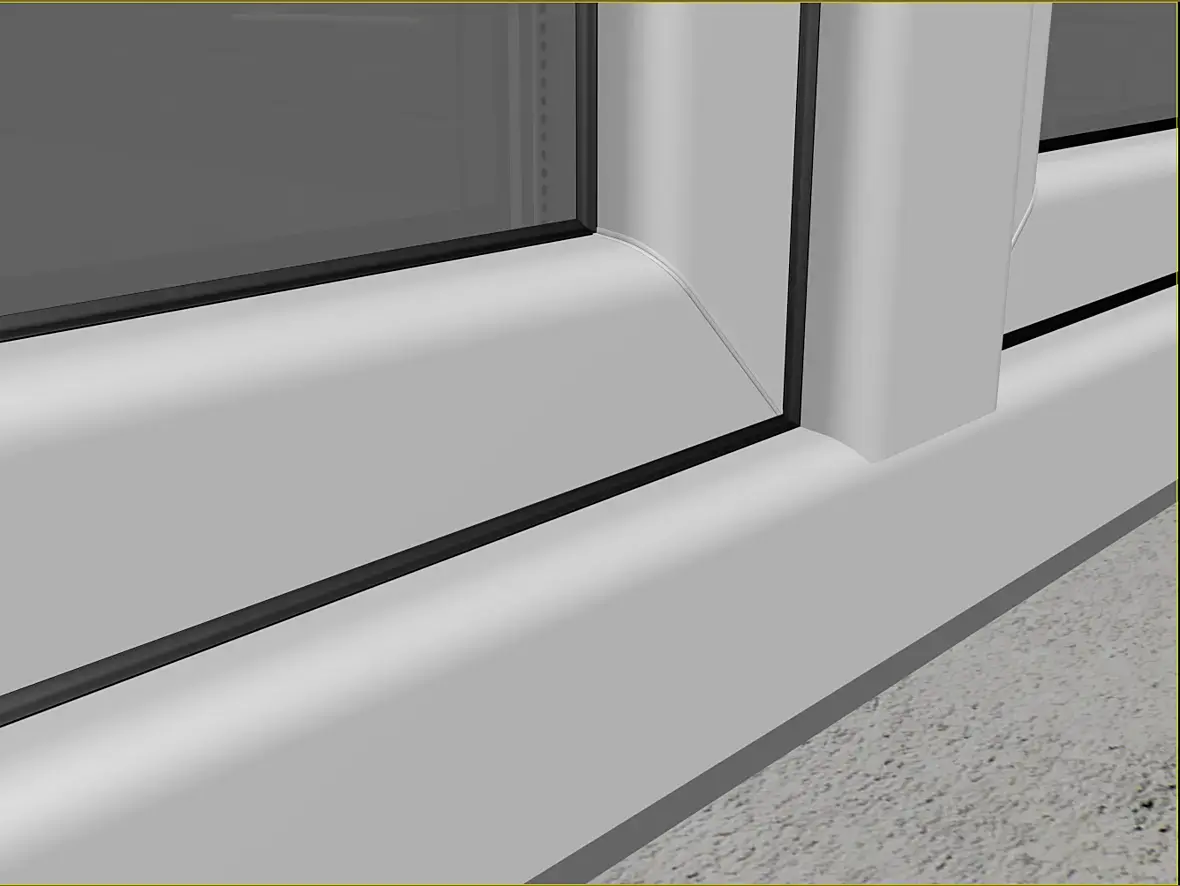

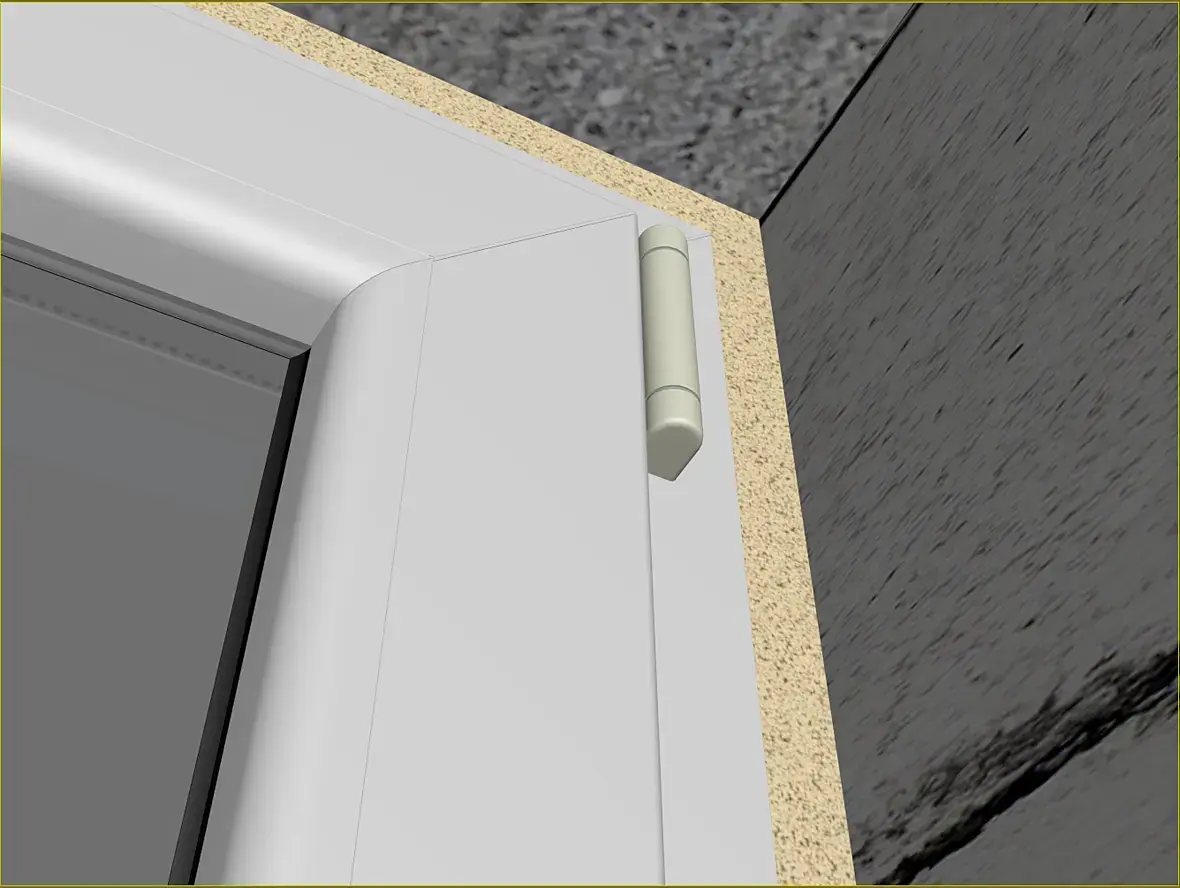

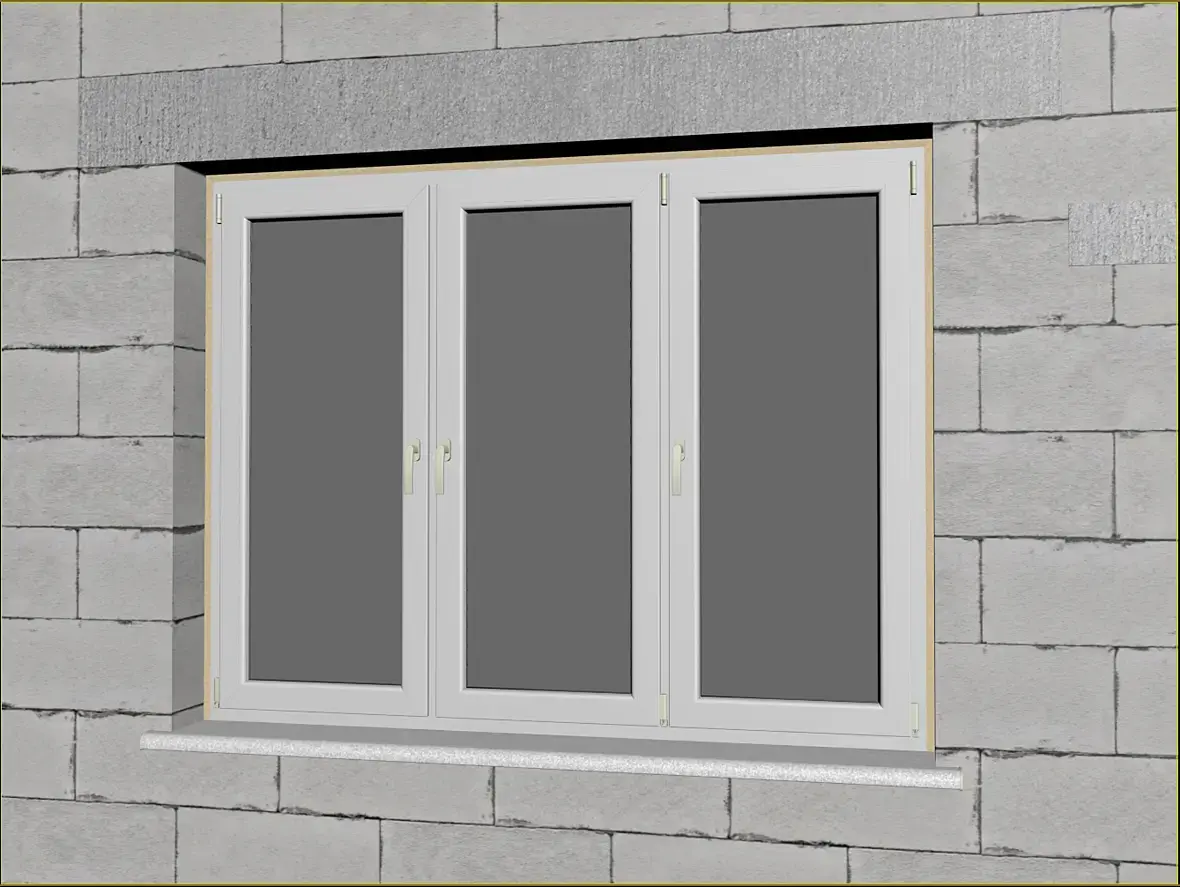

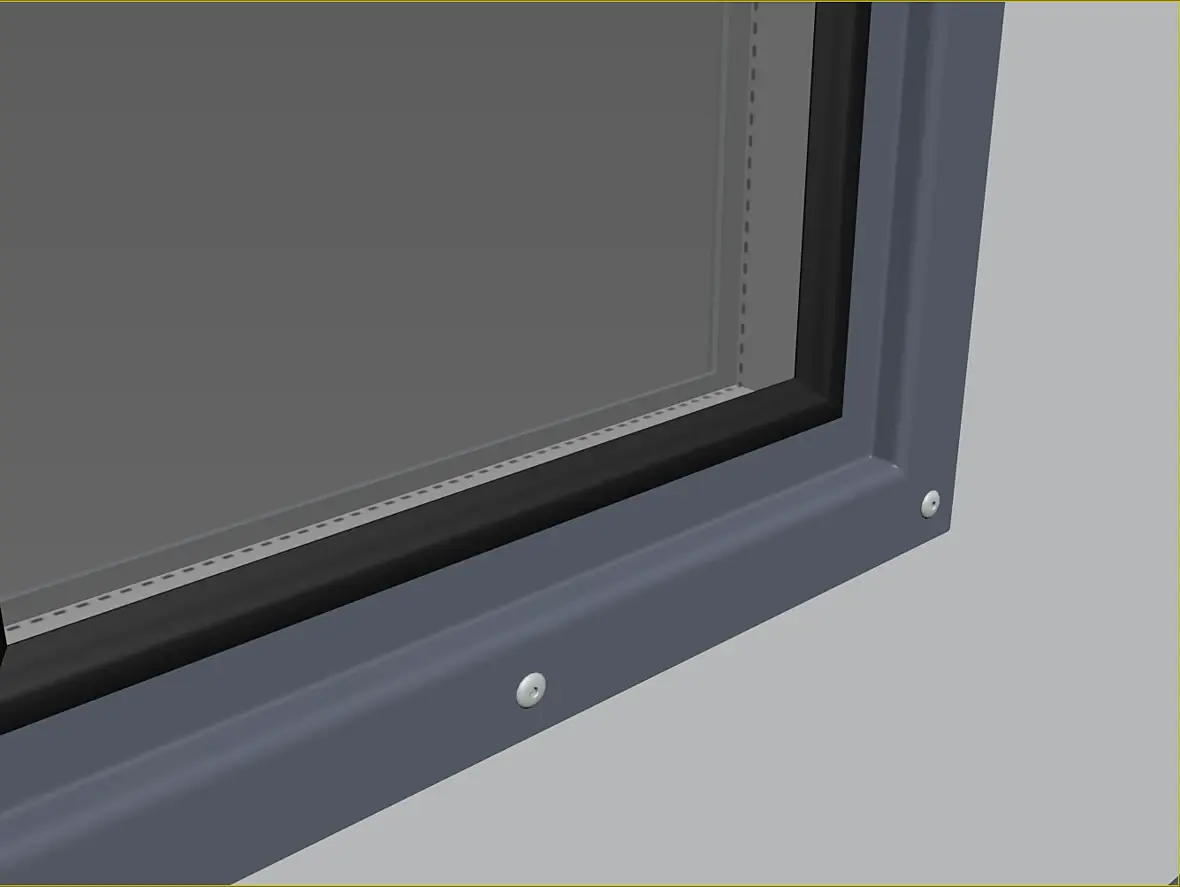

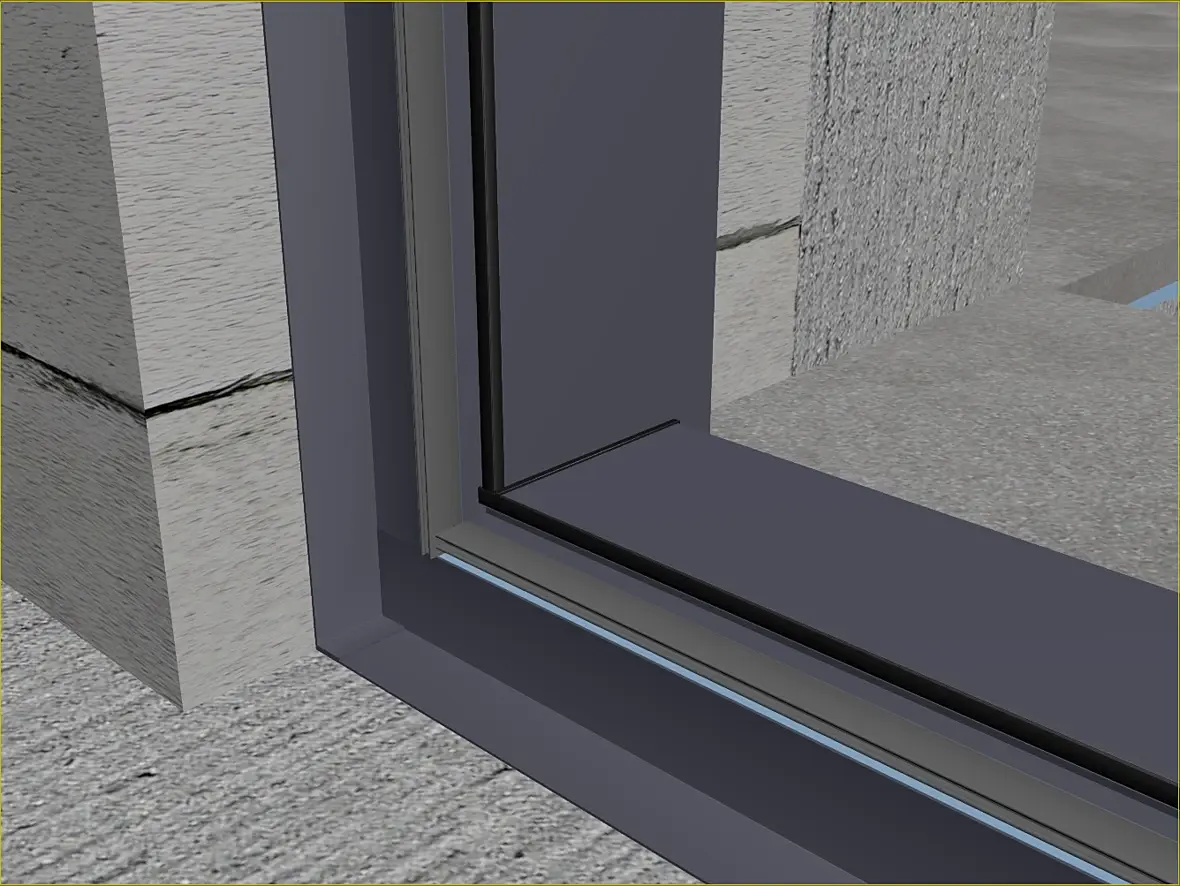

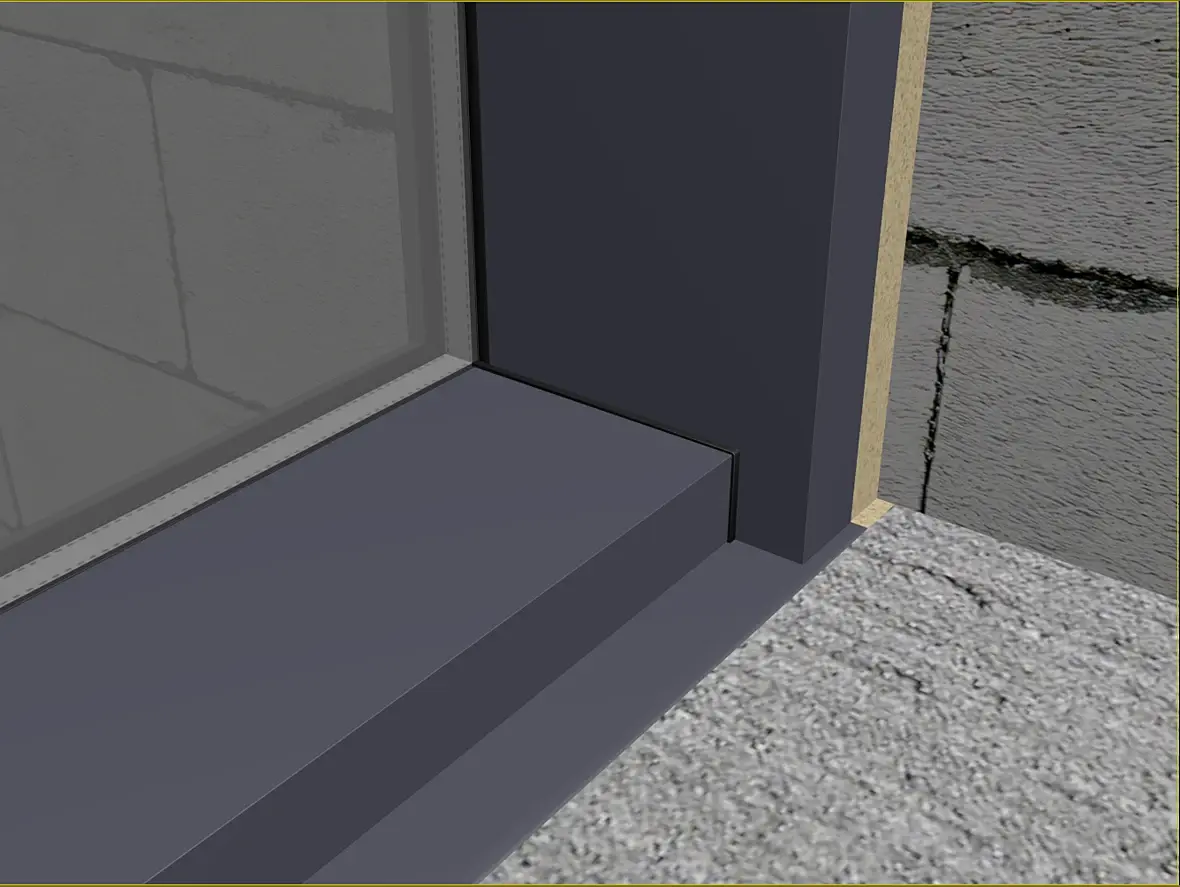

С окнами все было намного проще

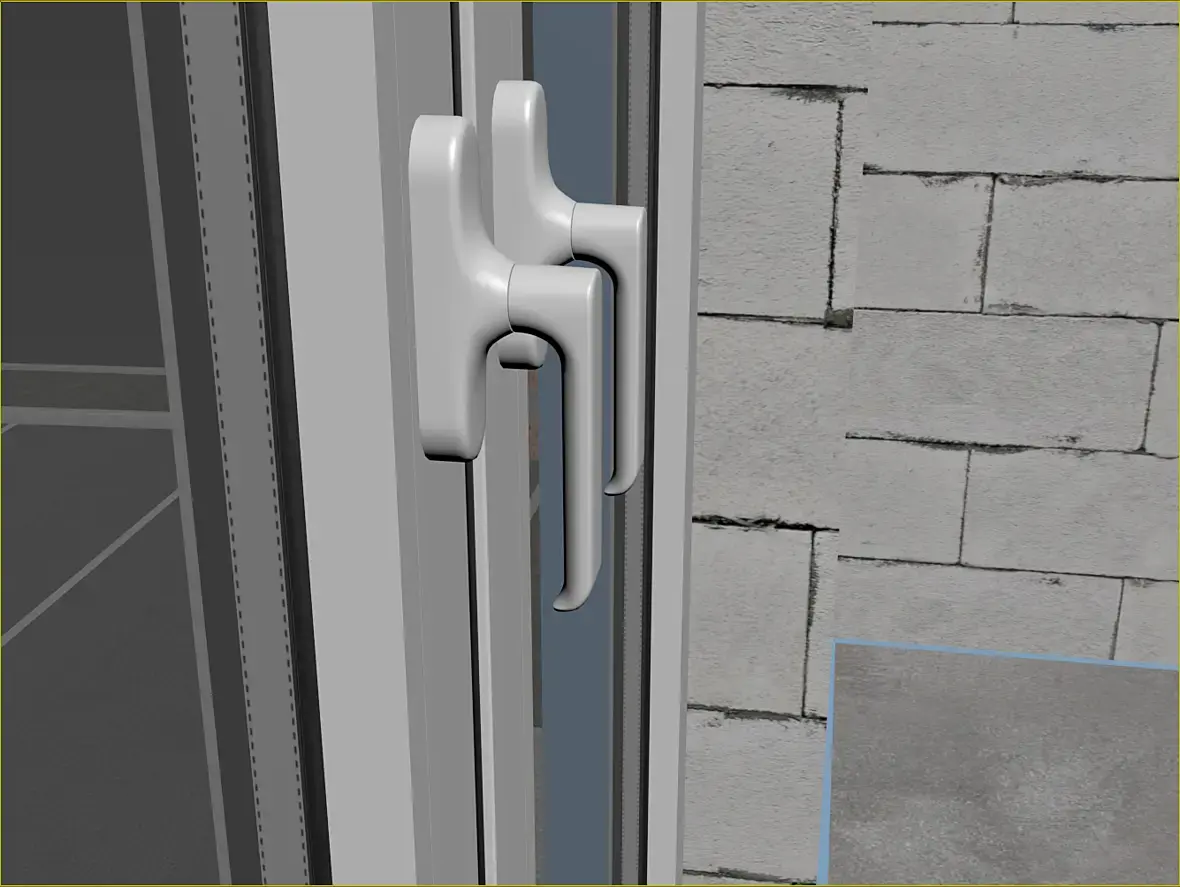

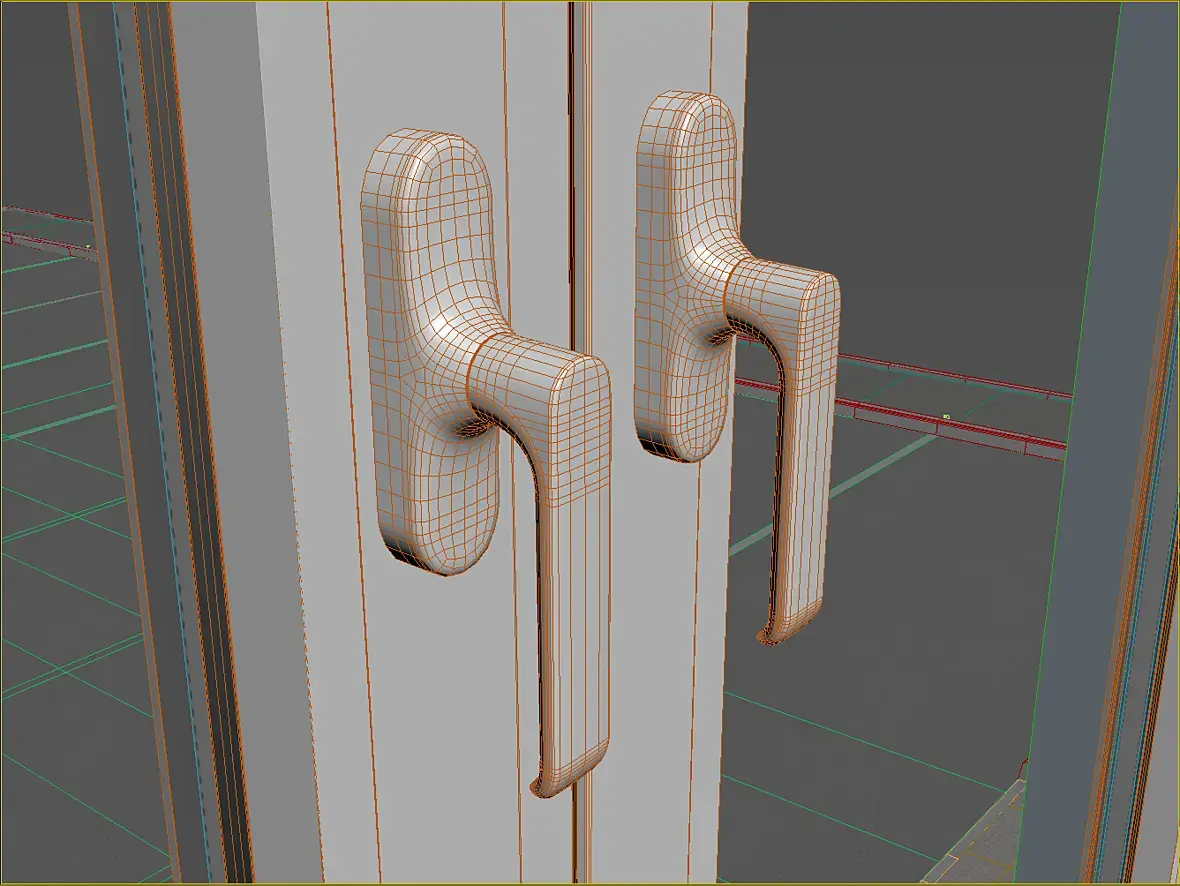

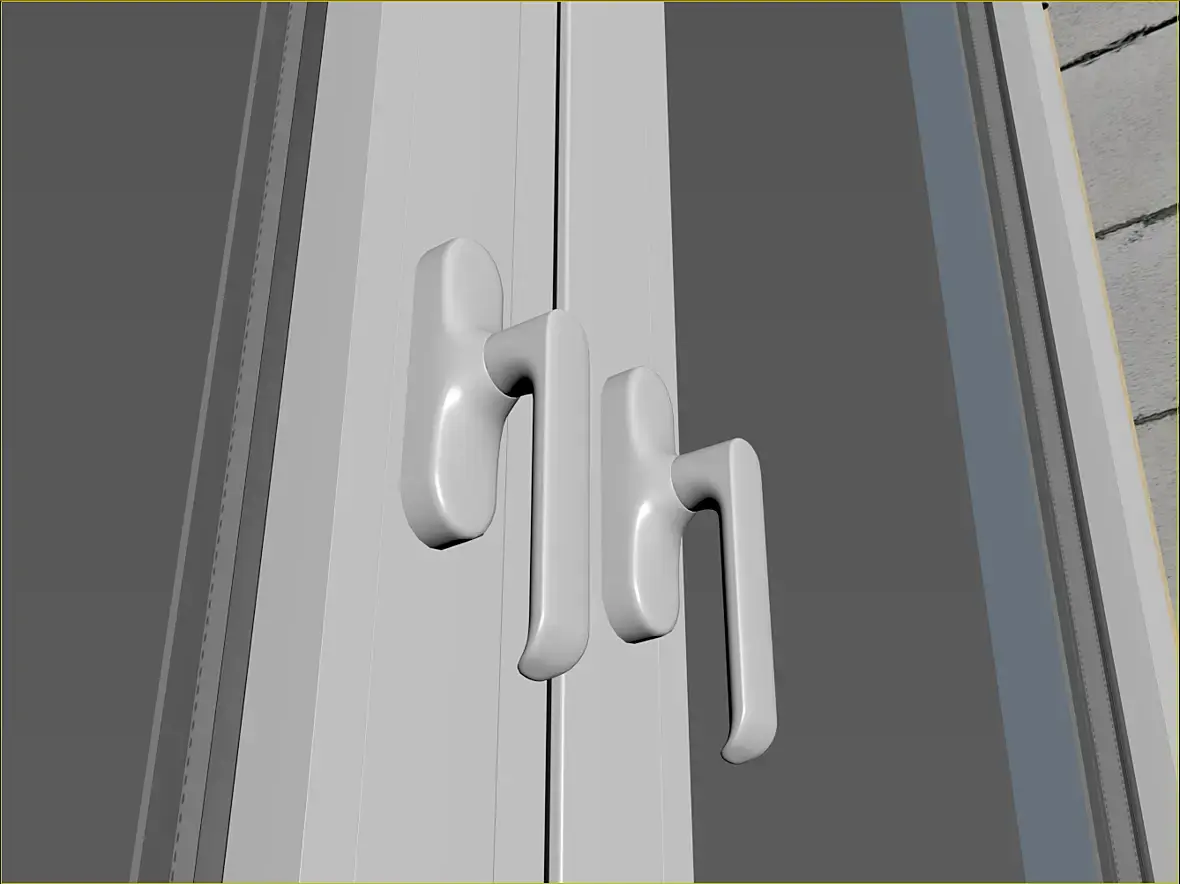

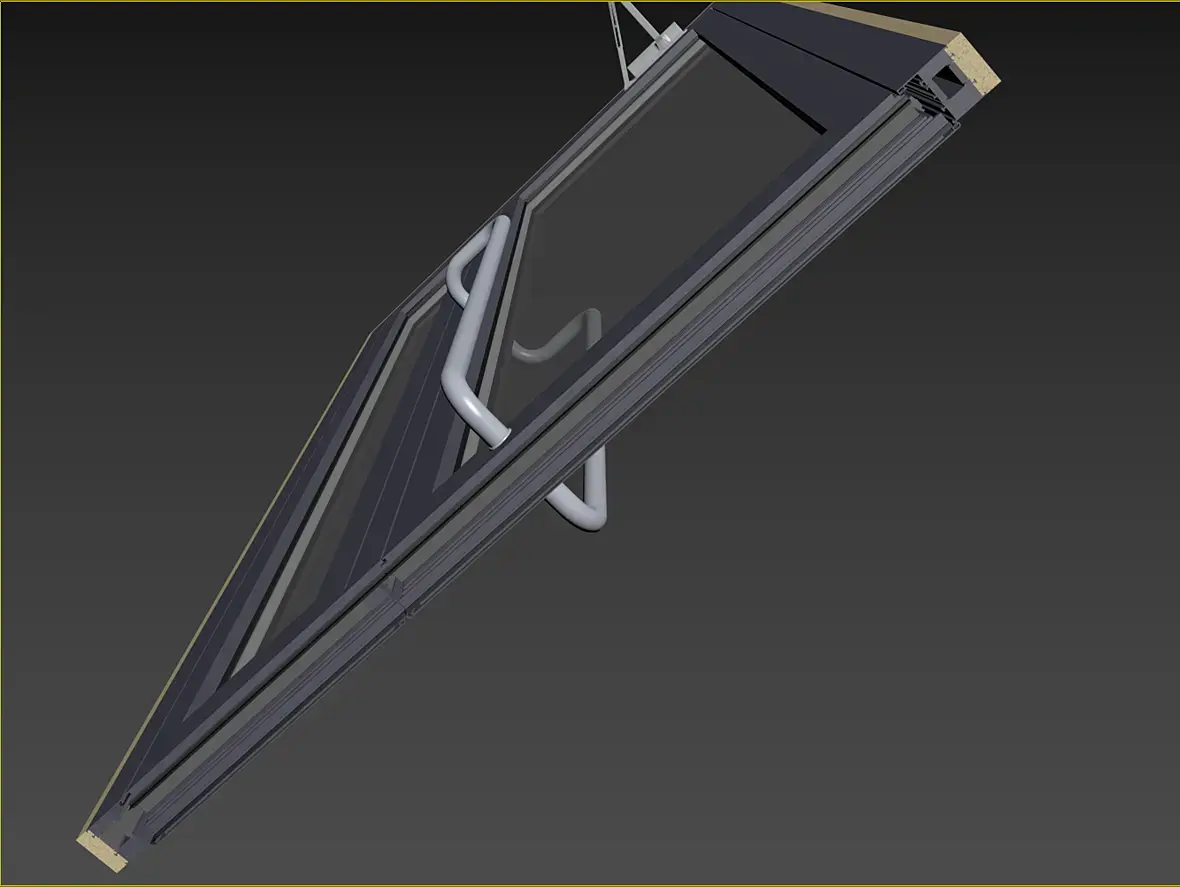

Только с ручками пришлось повозиться, вроде и форма не сложная, понимаю её, но как то вот не зашло срузу

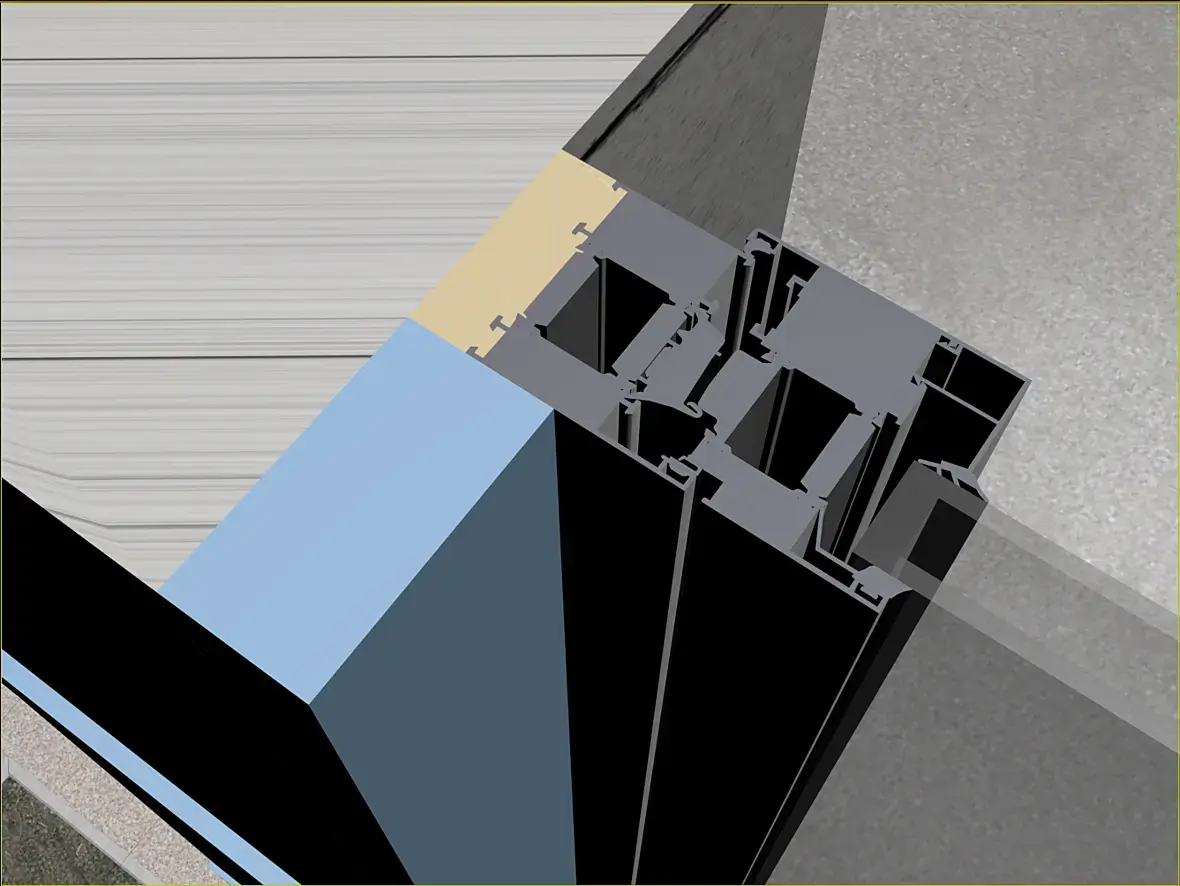

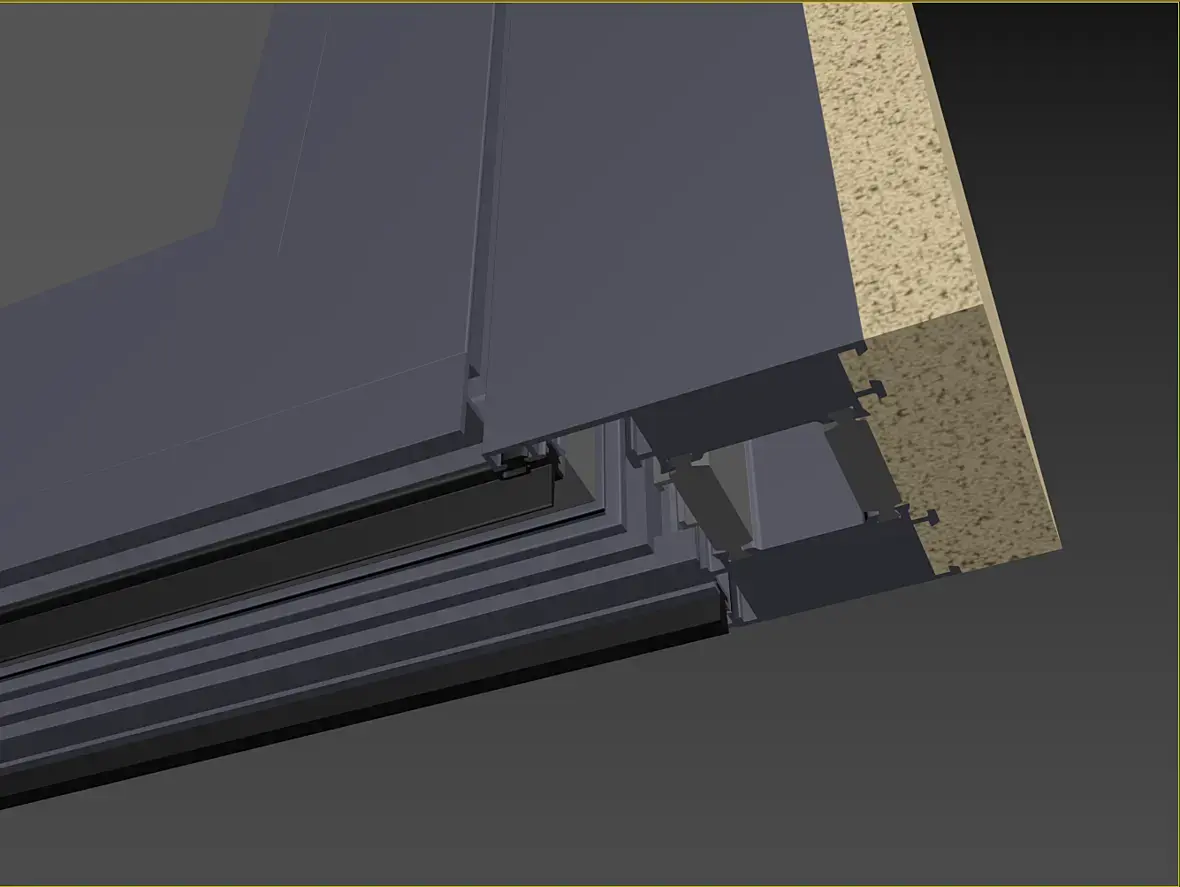

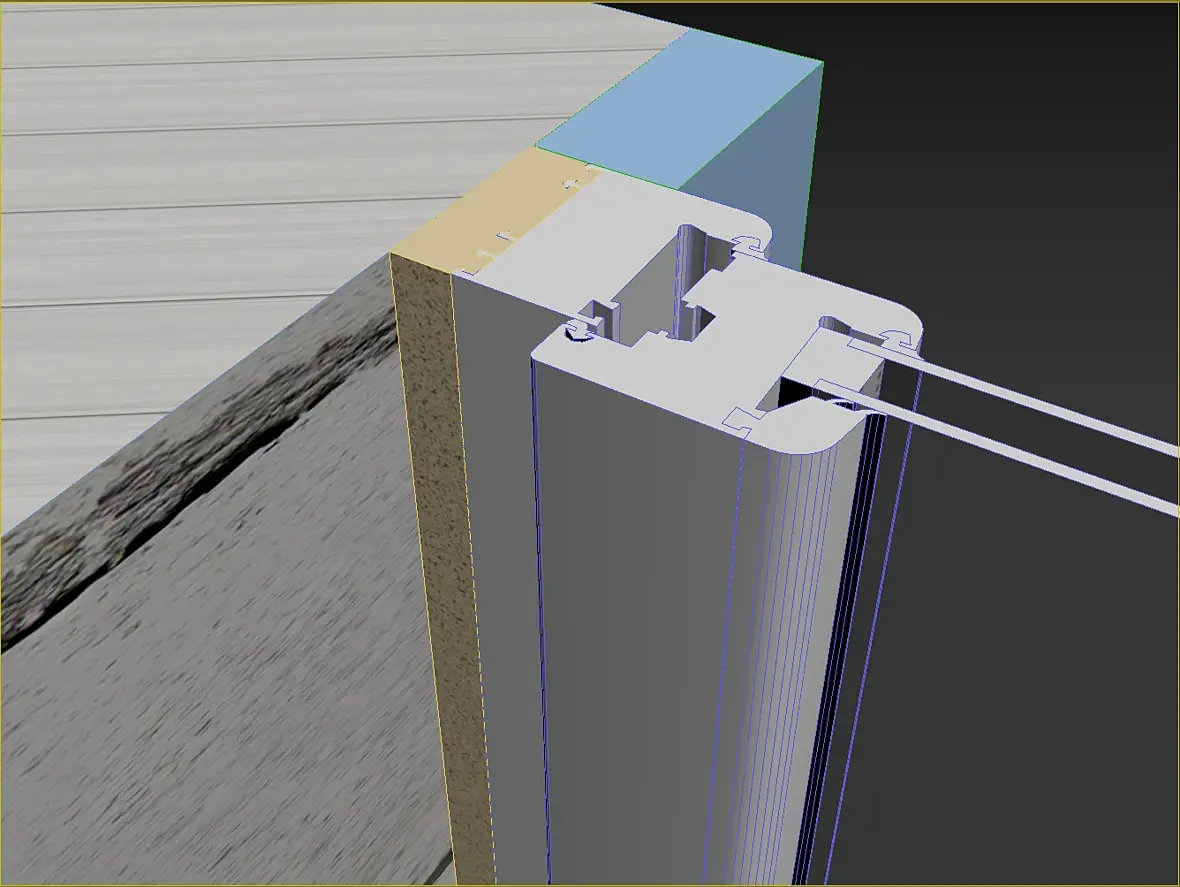

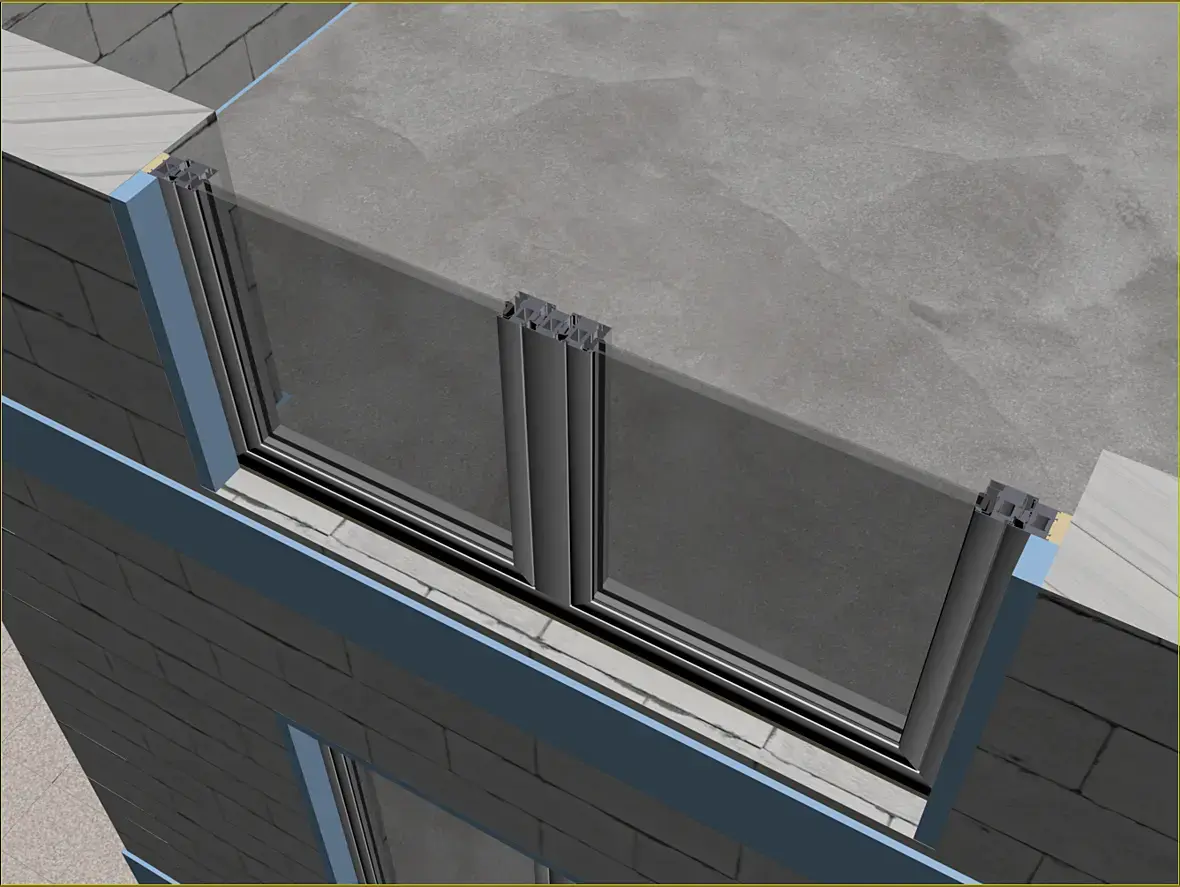

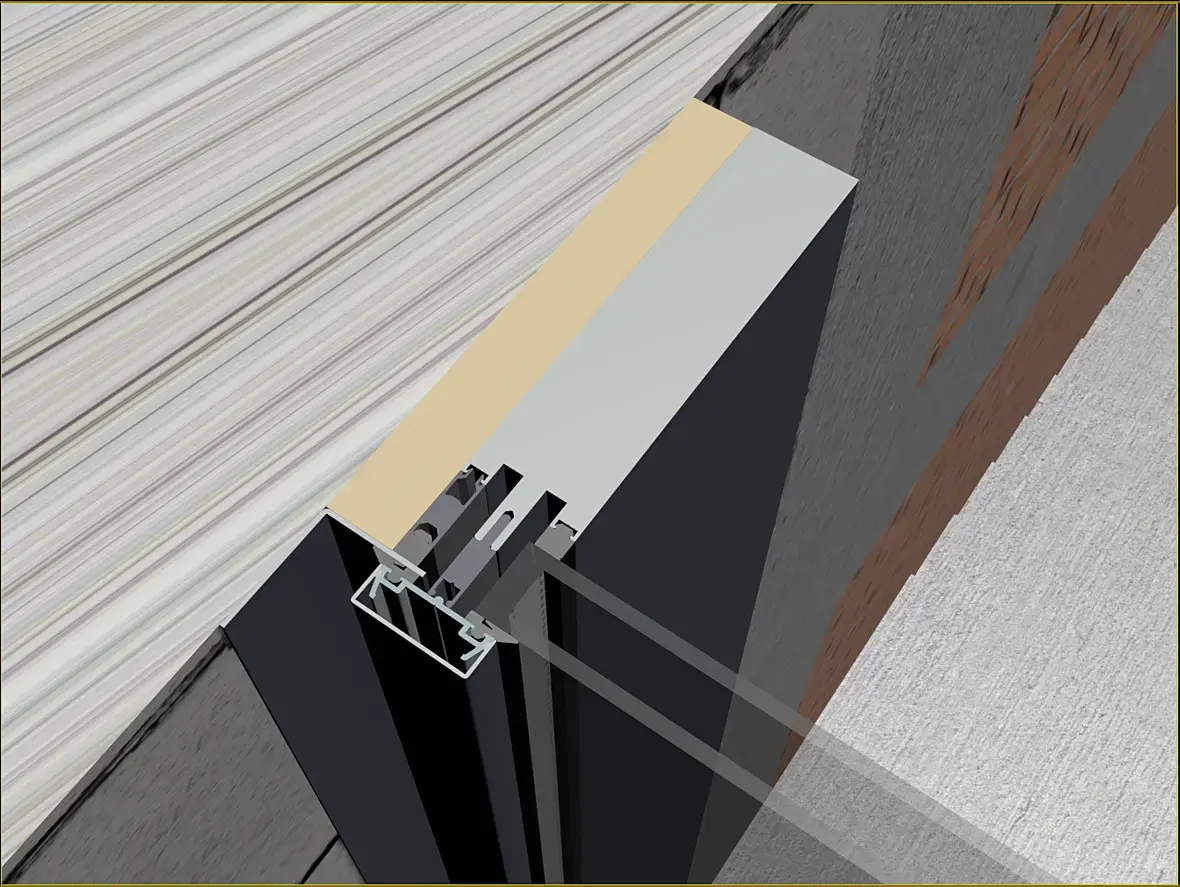

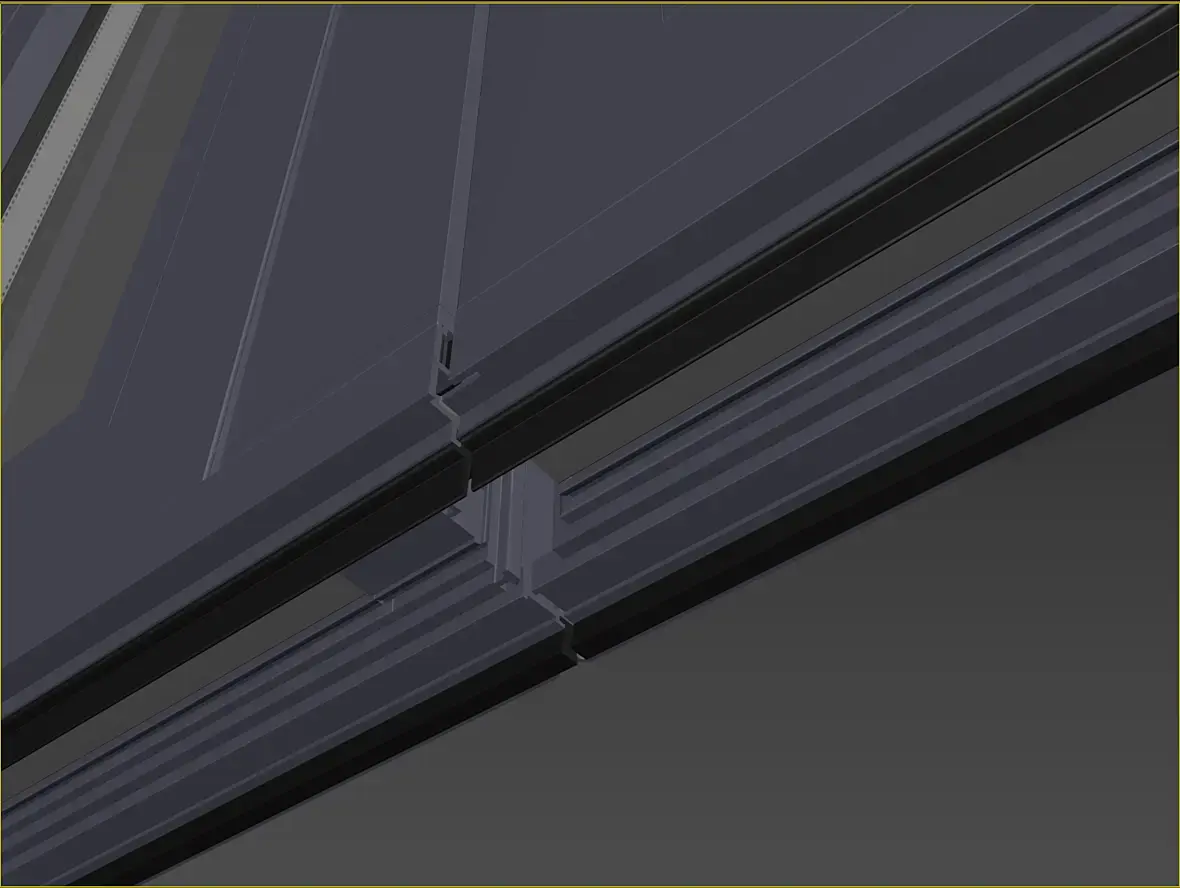

И в завершении немного разрезов, куда же без них)
При разрезе правда нормали потянуло, ну да Бог с ними.

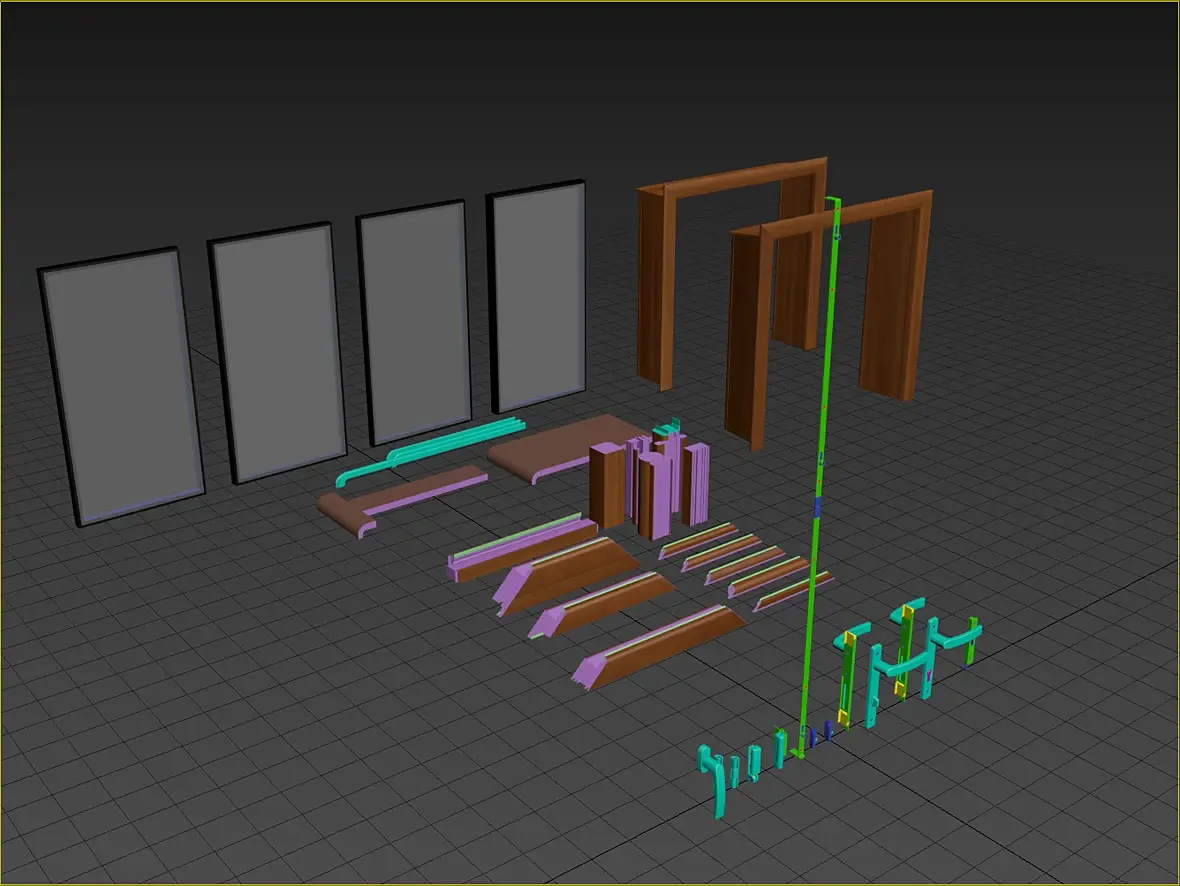

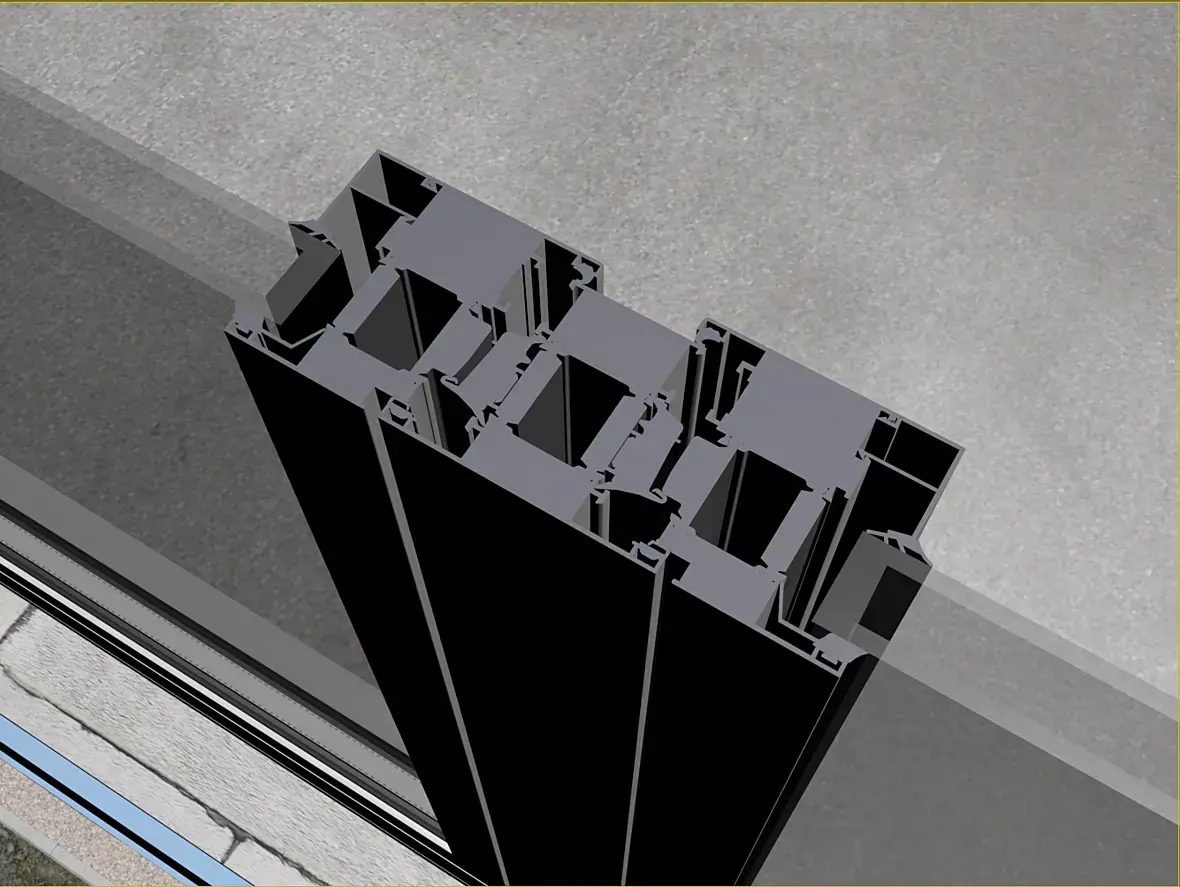

Внутренние камеры профилей, тоже стали жертвами оптимизации

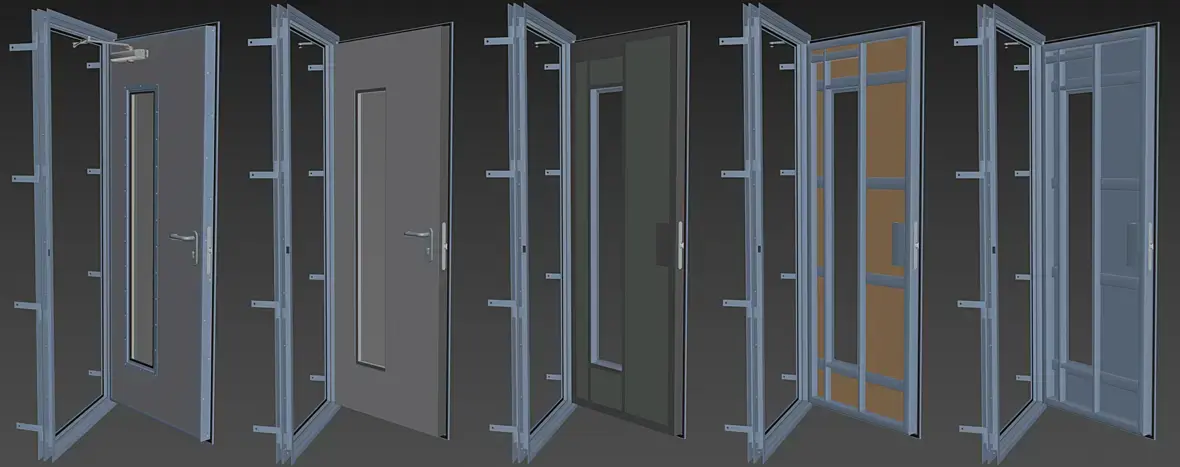

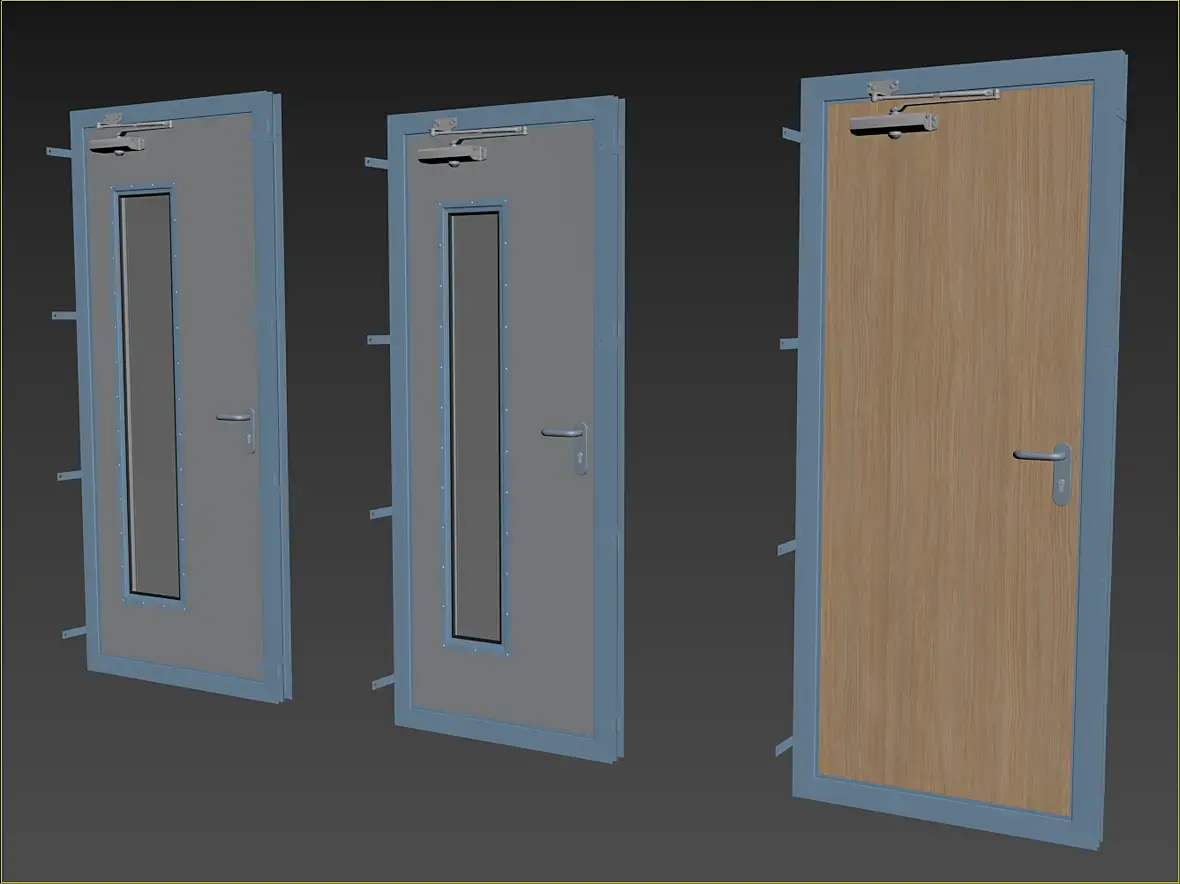

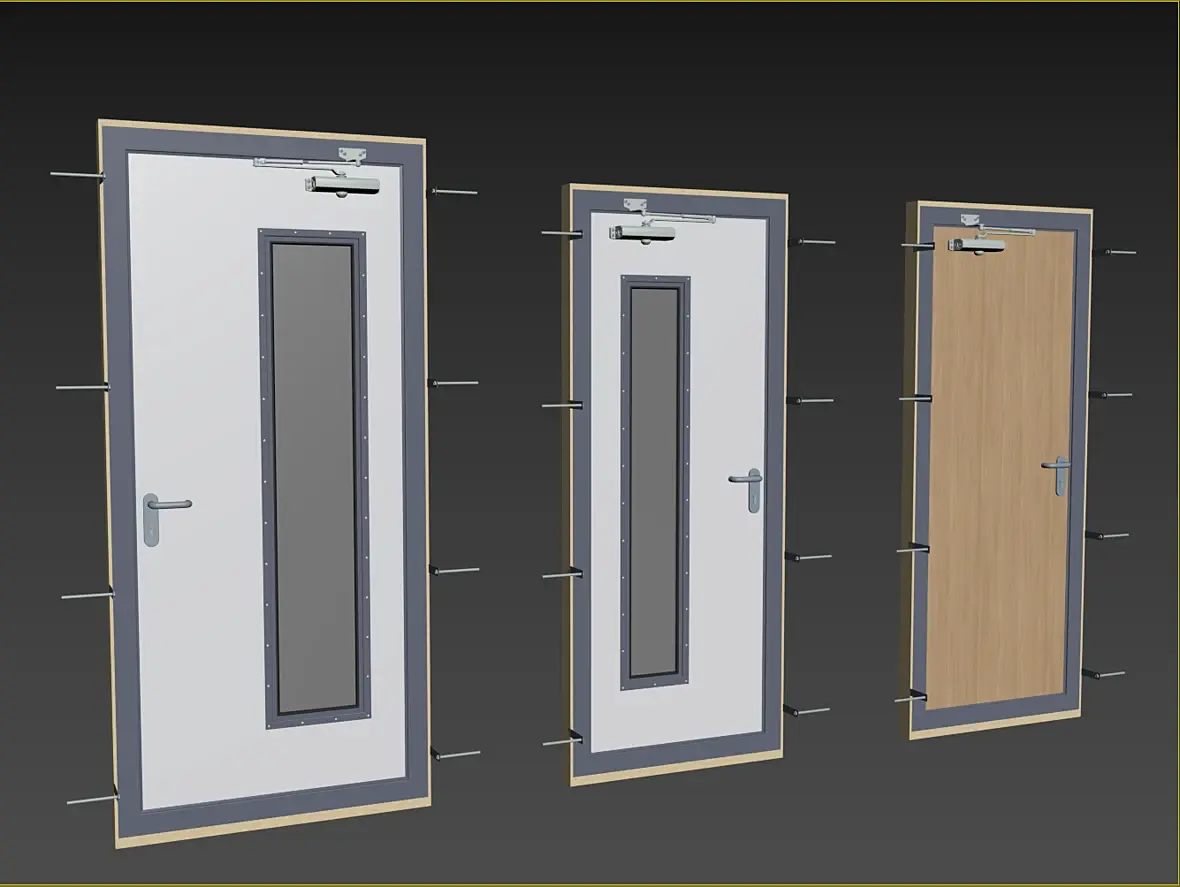

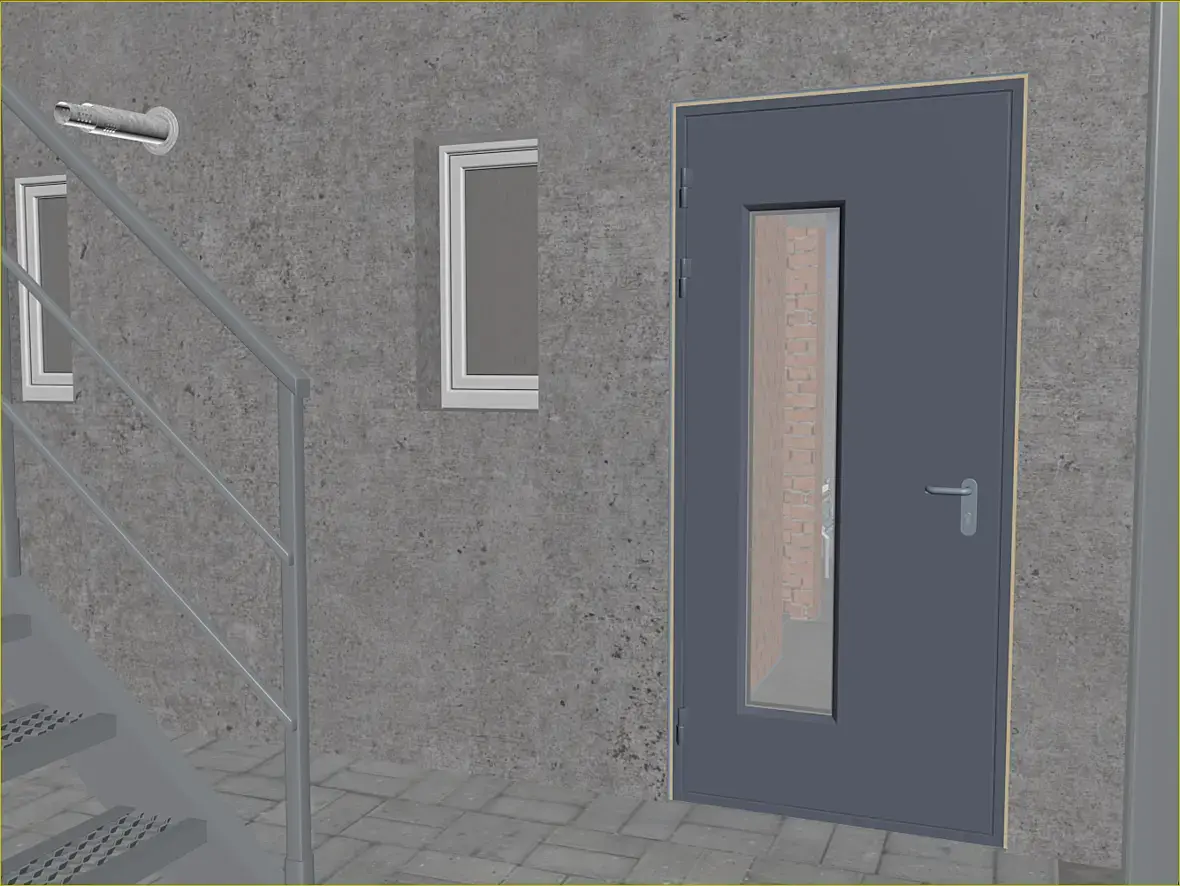

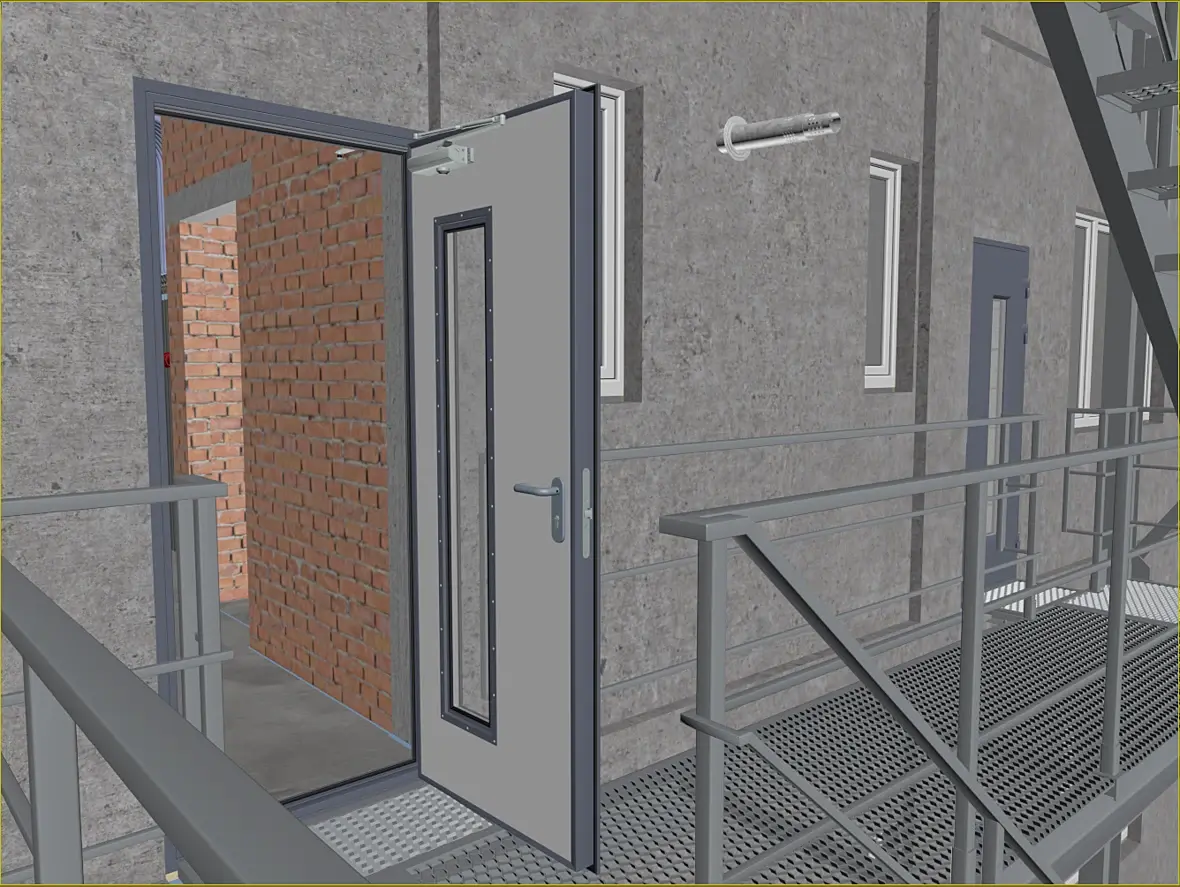

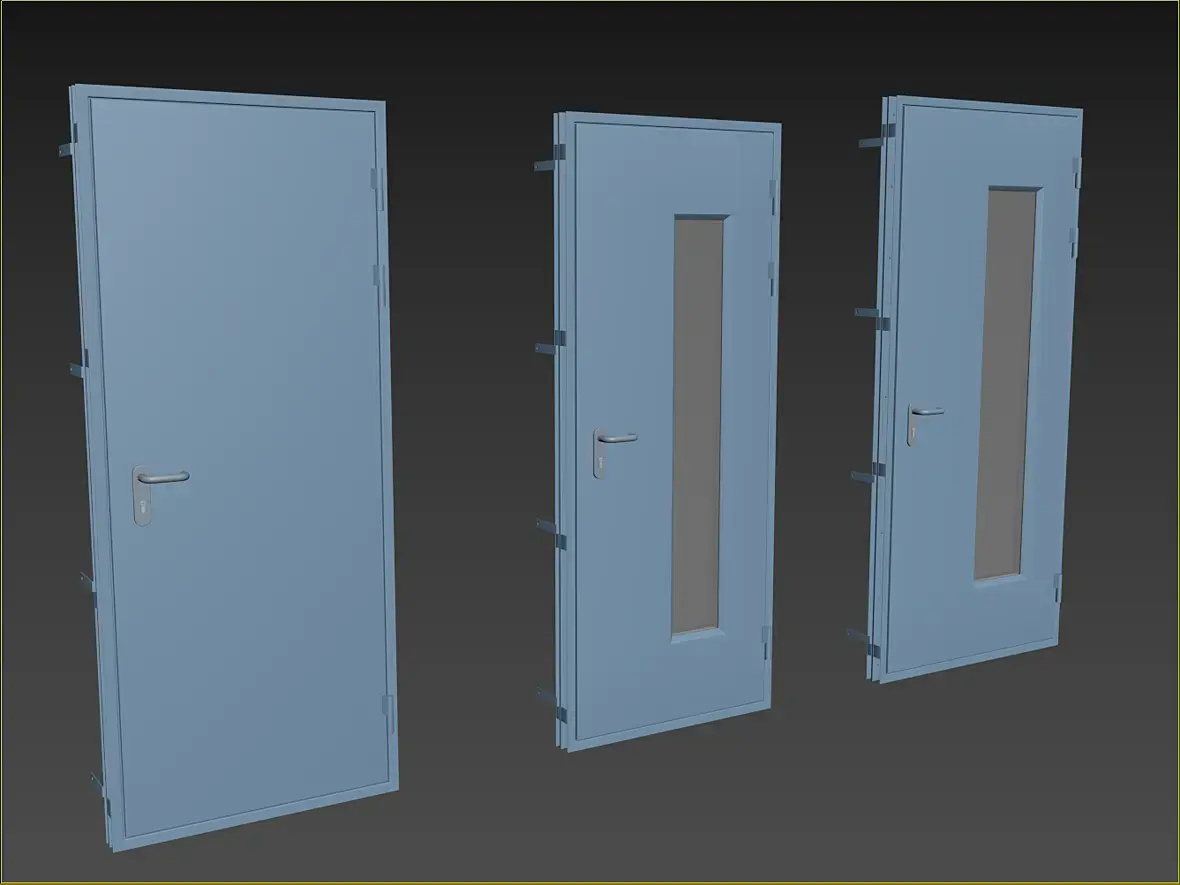

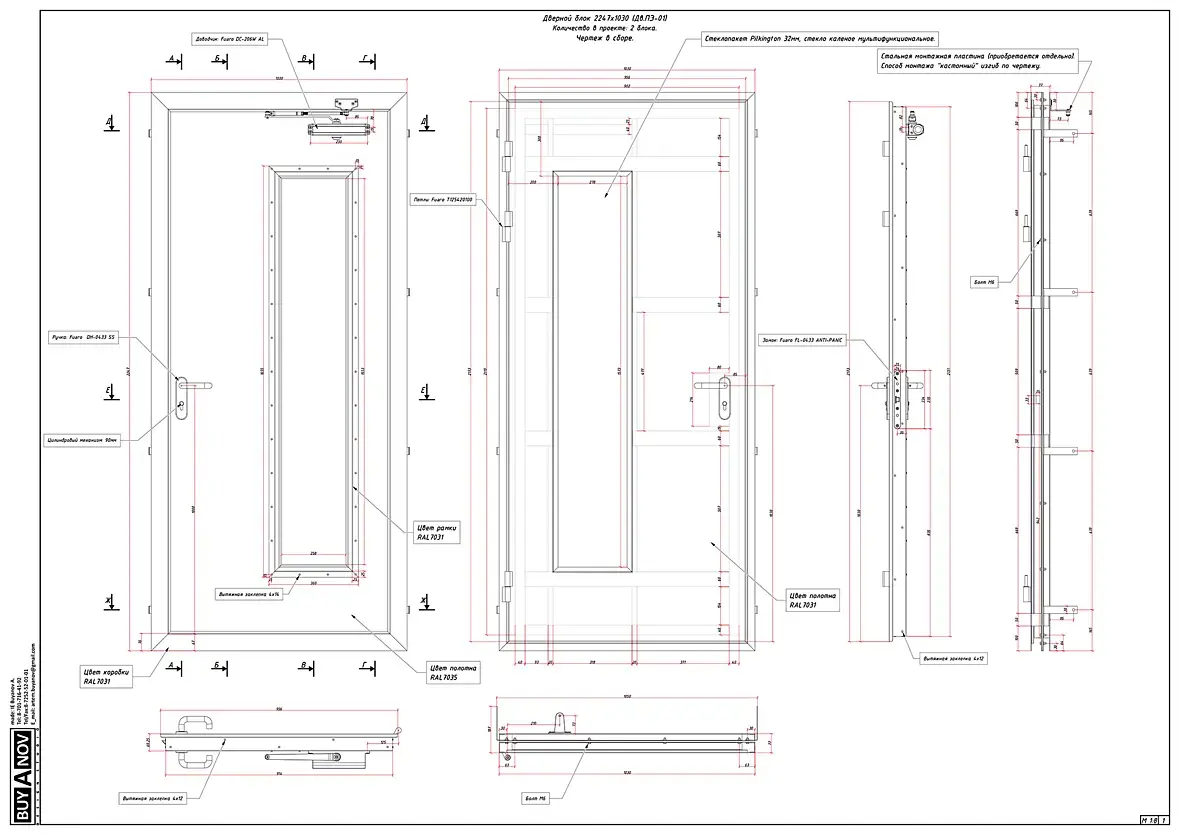

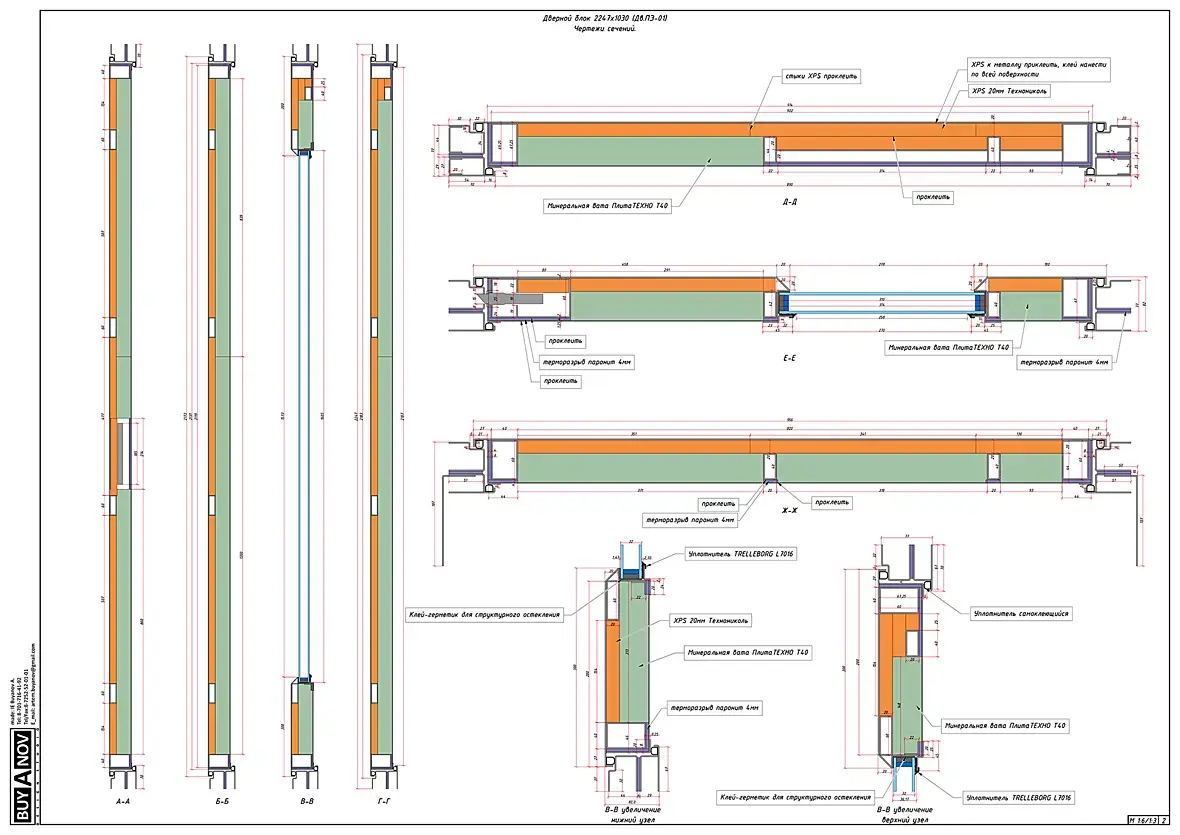

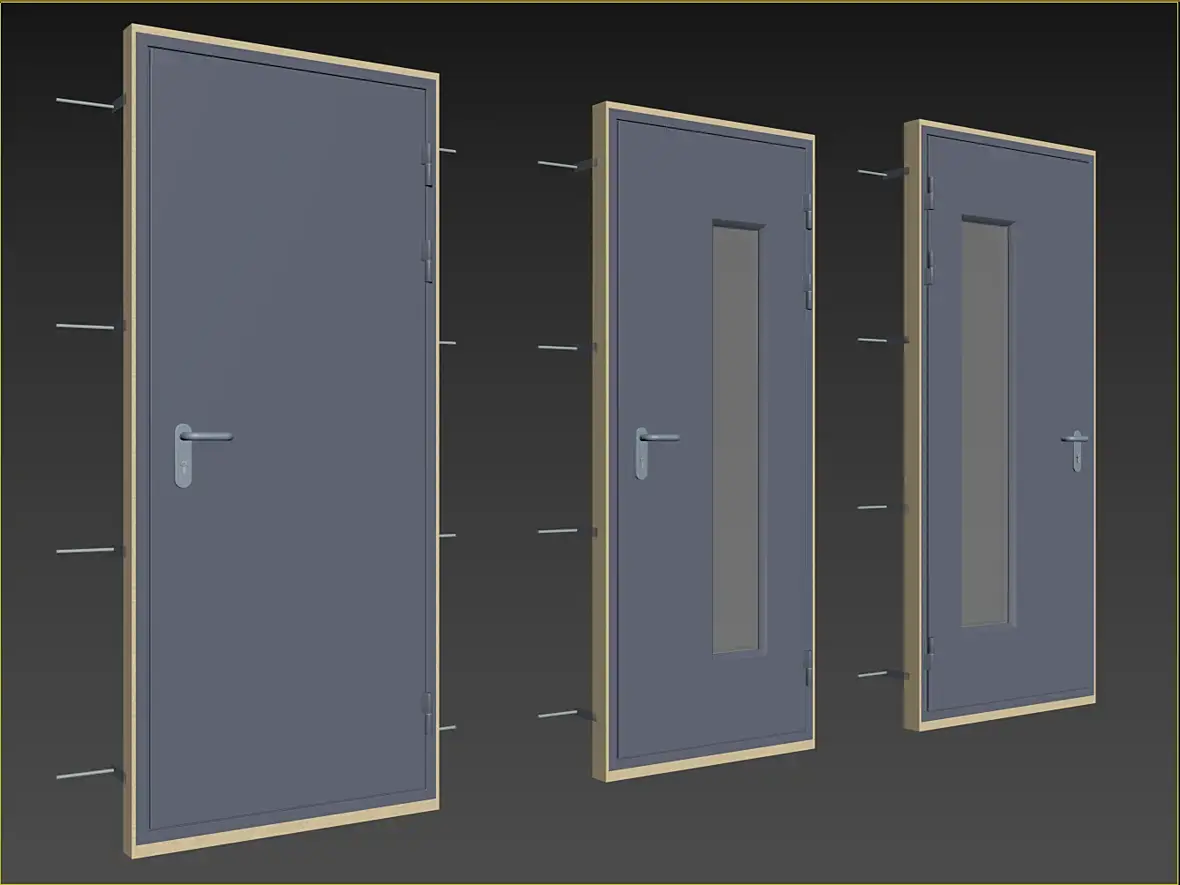

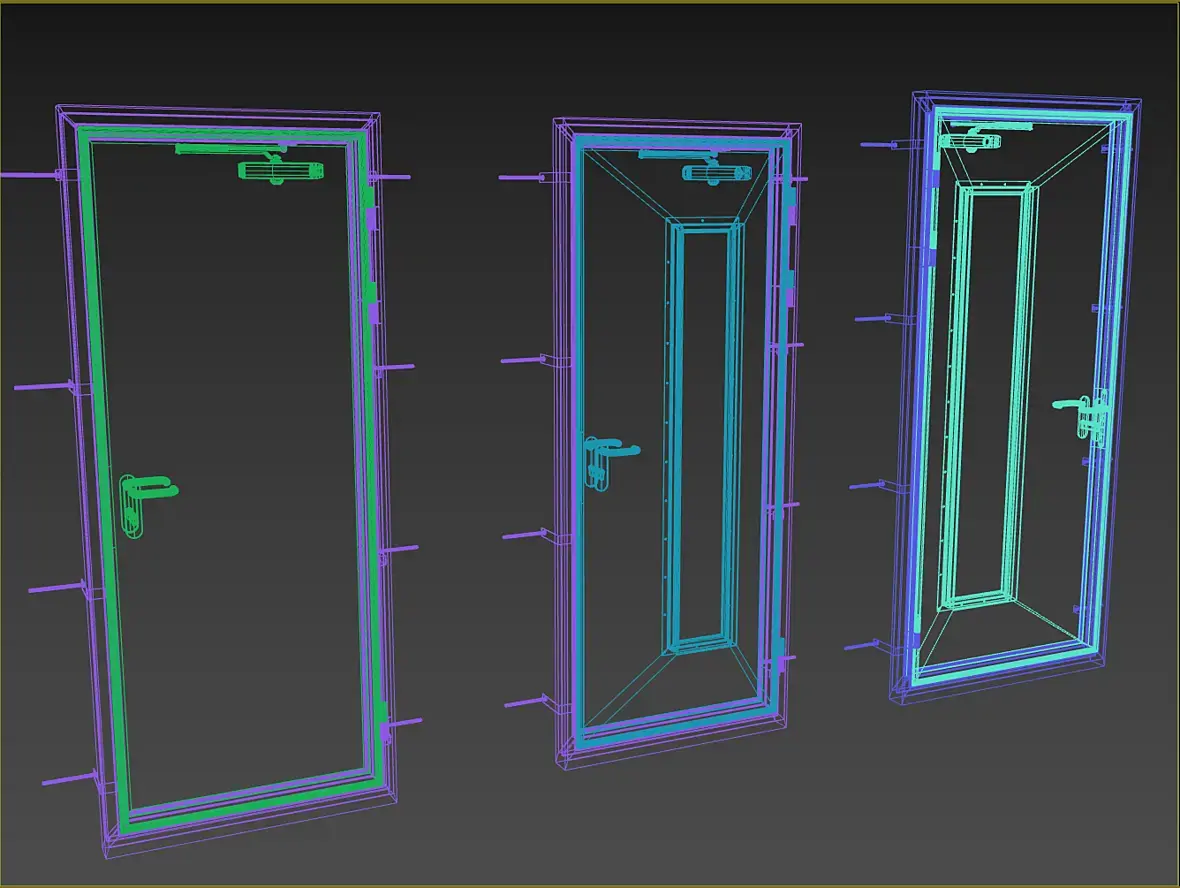

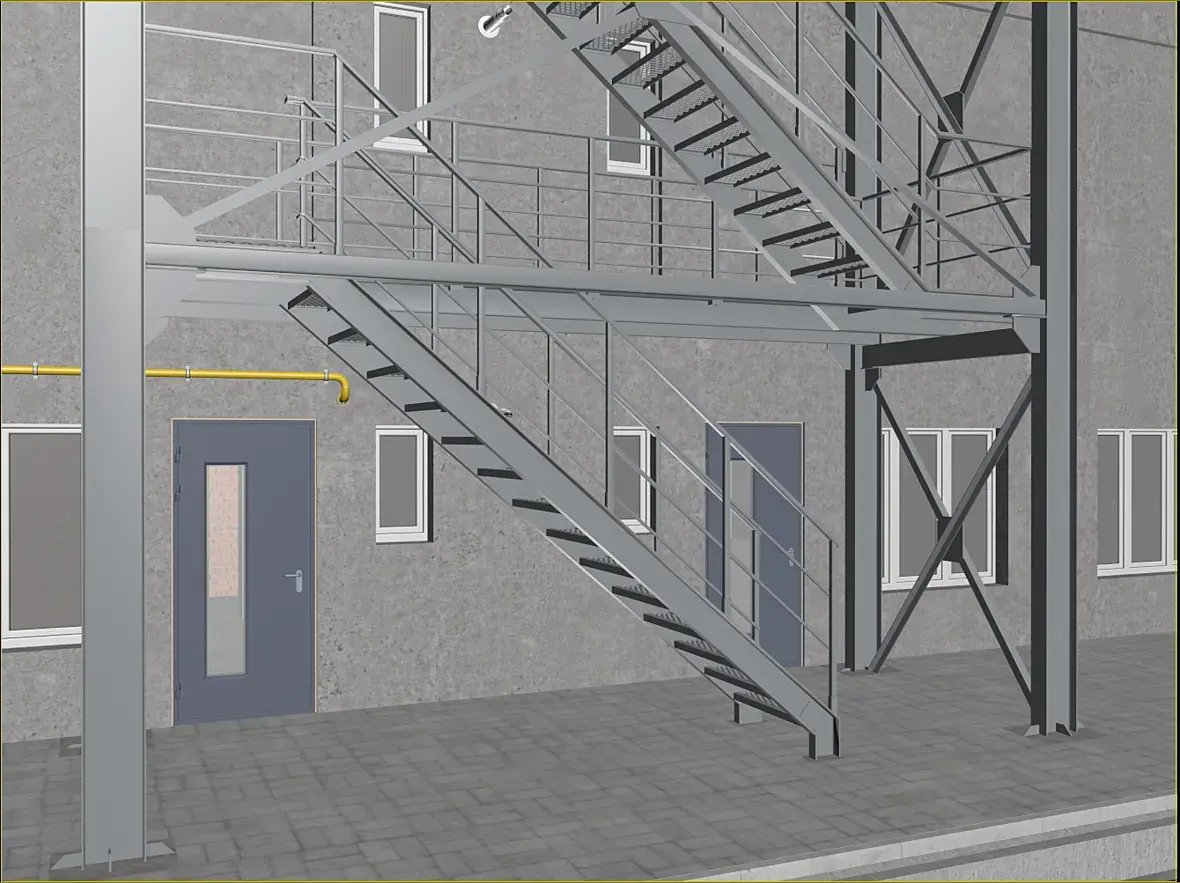

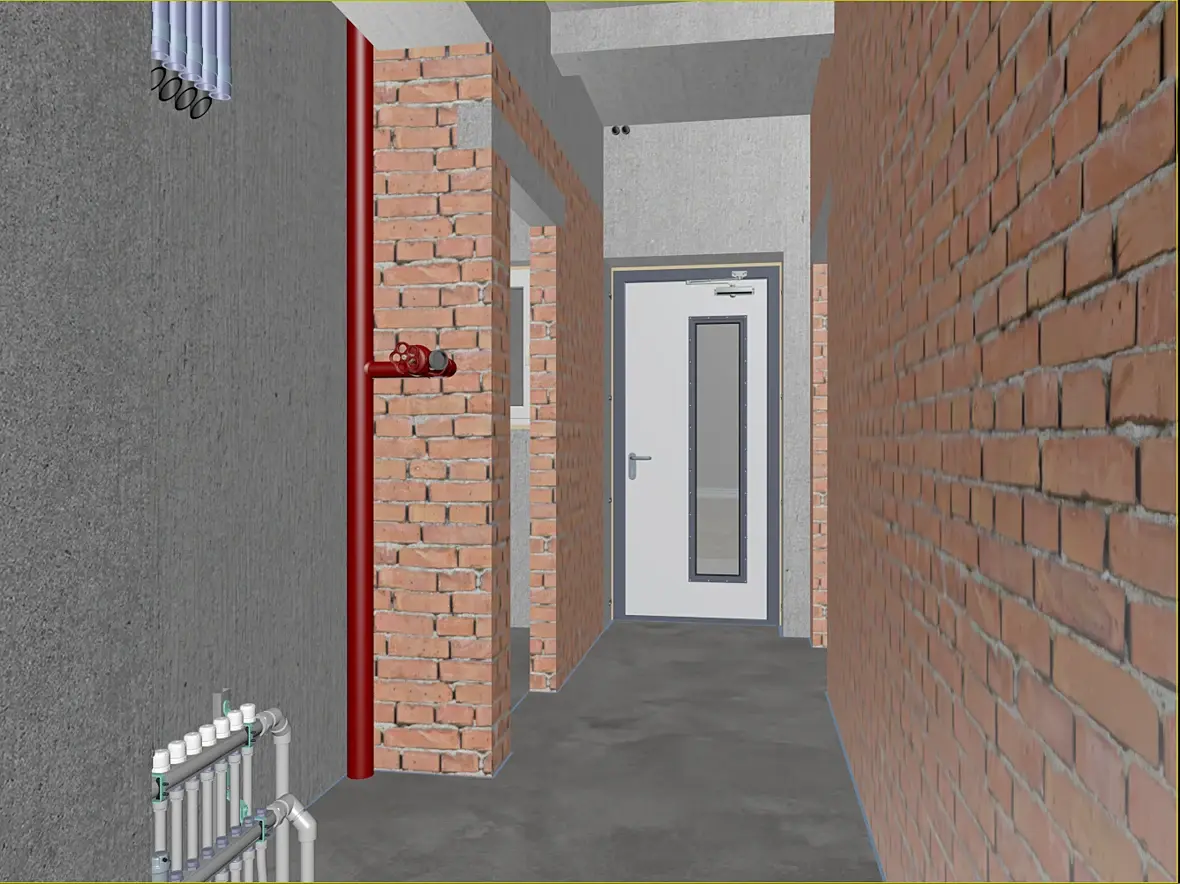

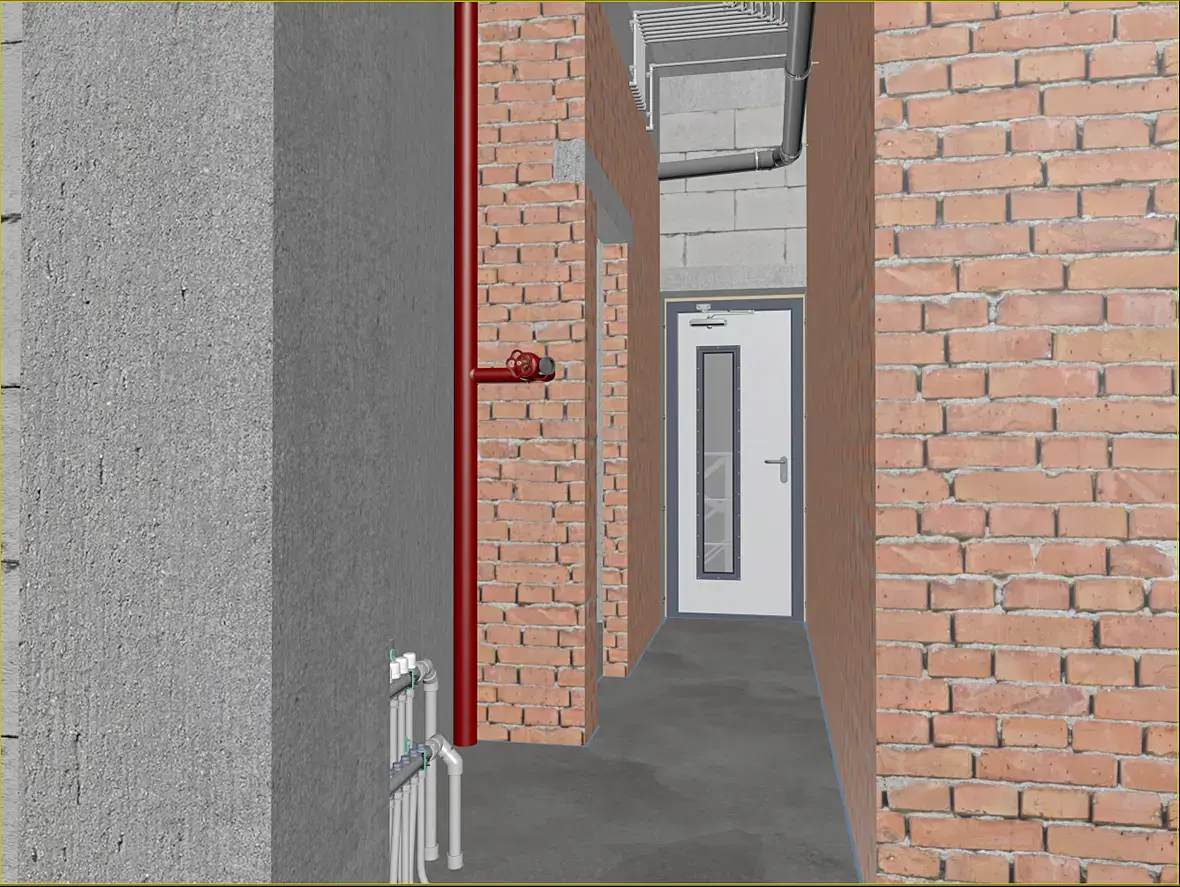

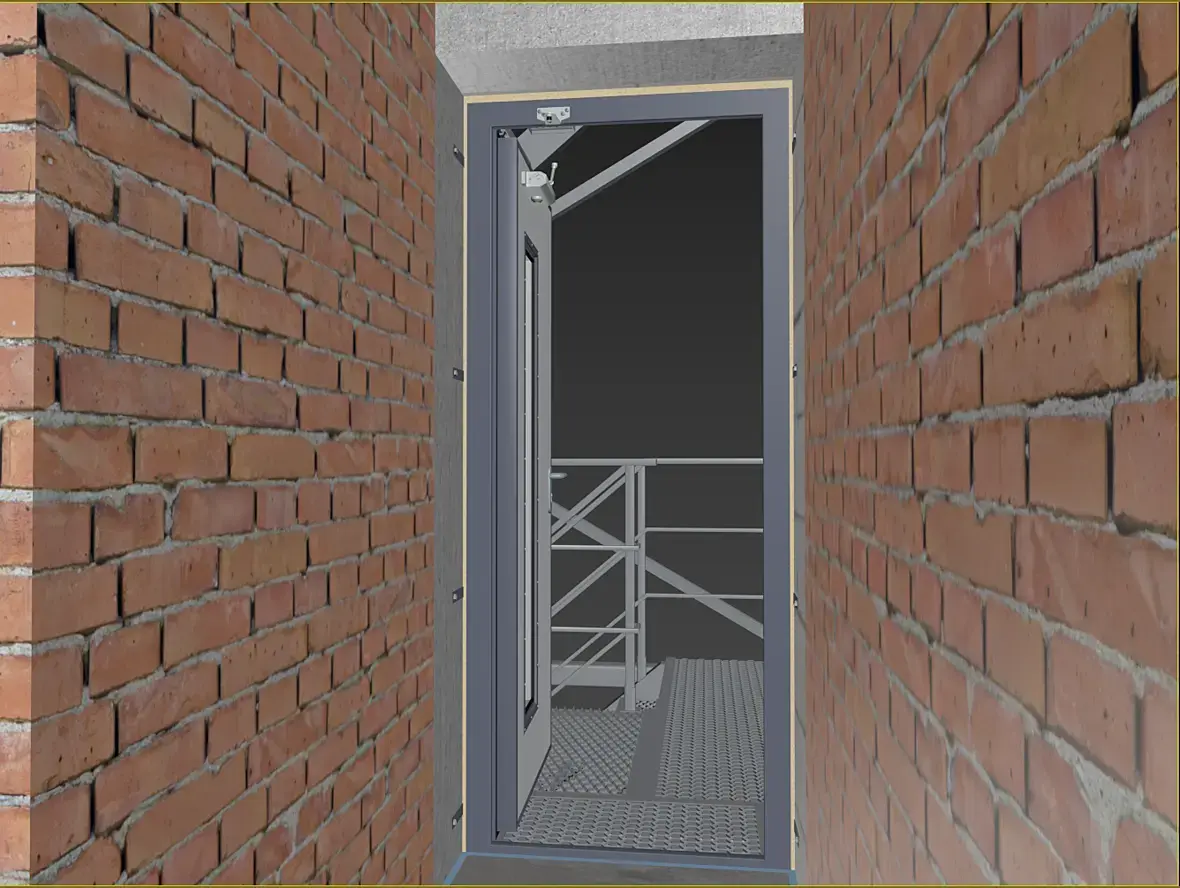

На этом пока все, теплый контур почти закрыт. Остались только двери пожарные, по ним уже информацию собрал, с производителем осудили, завтра начну продумывать, то что есть мне не нравится, хочу по другому. Общая схема понятна, осталось детализировать.
Всем спасибо за ваше время.

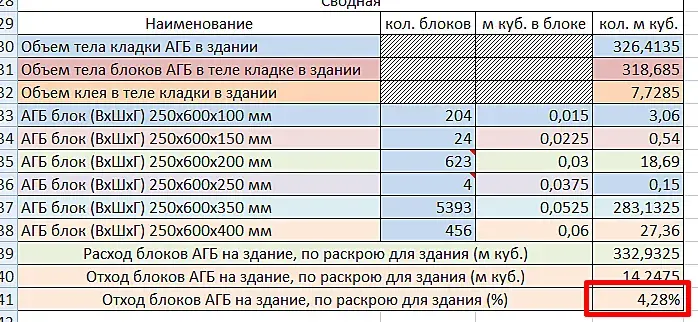

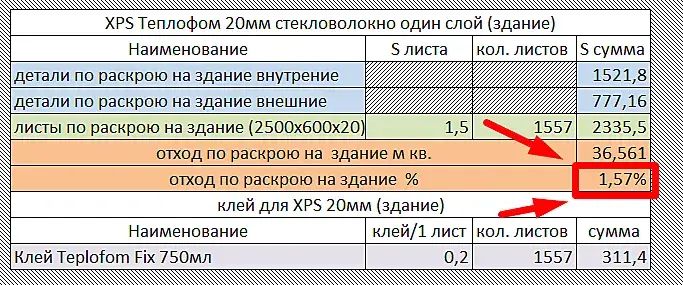

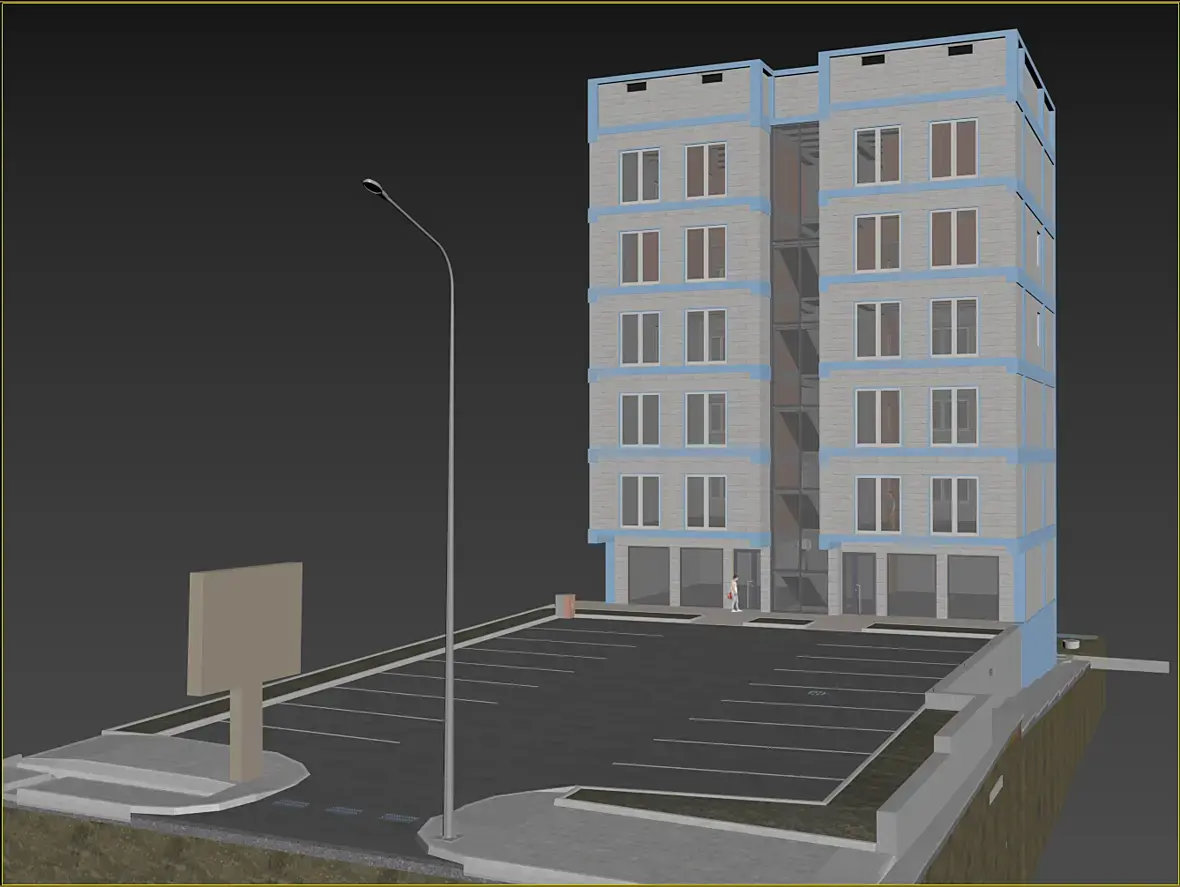

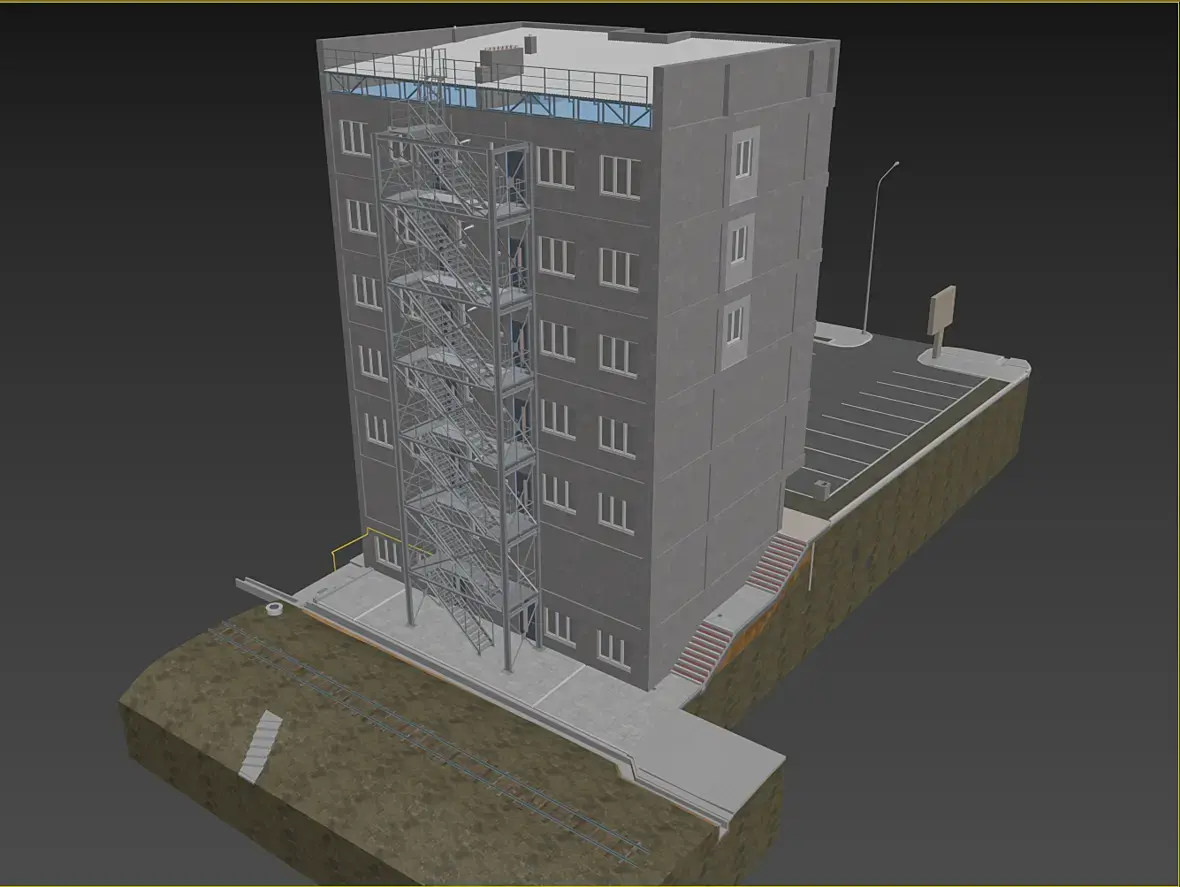

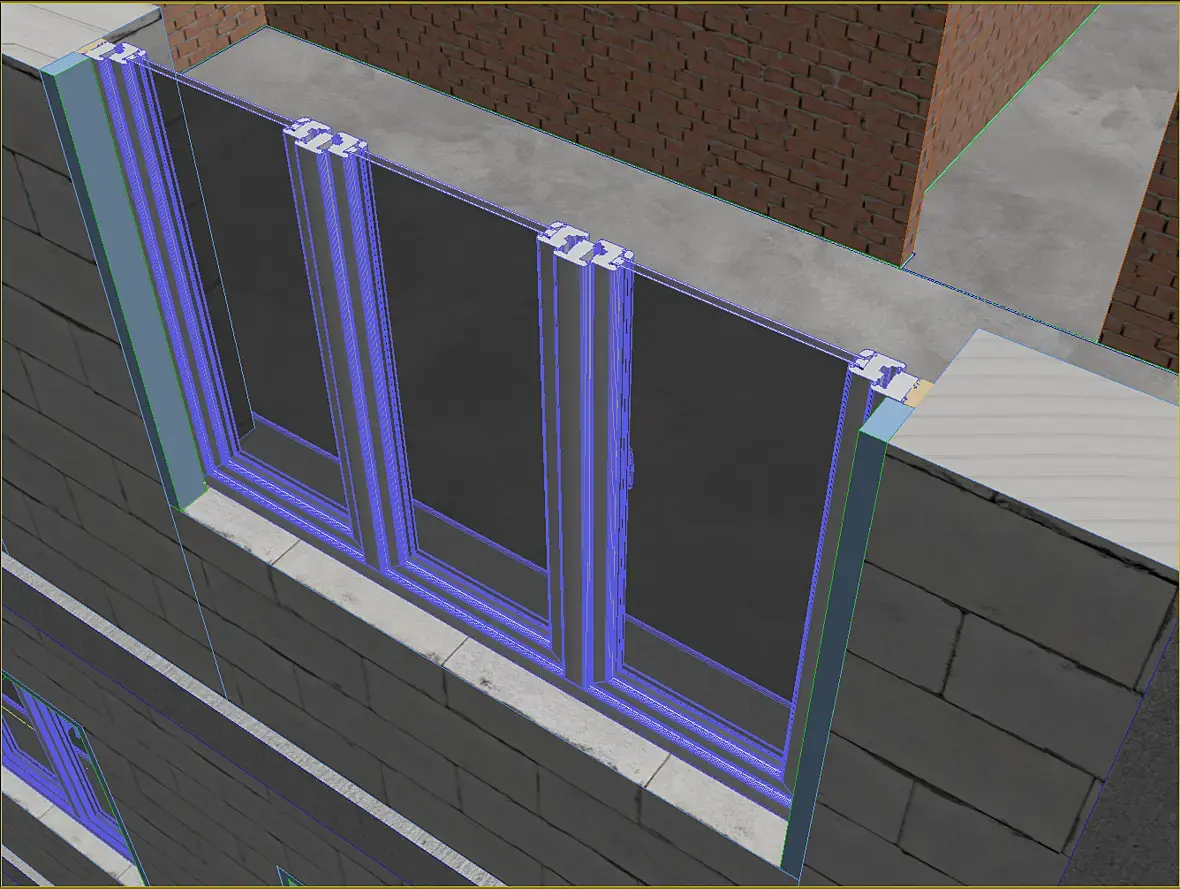

Закончил я таки считать и оптимизировать. Получилось как-то так, если все по открывать:

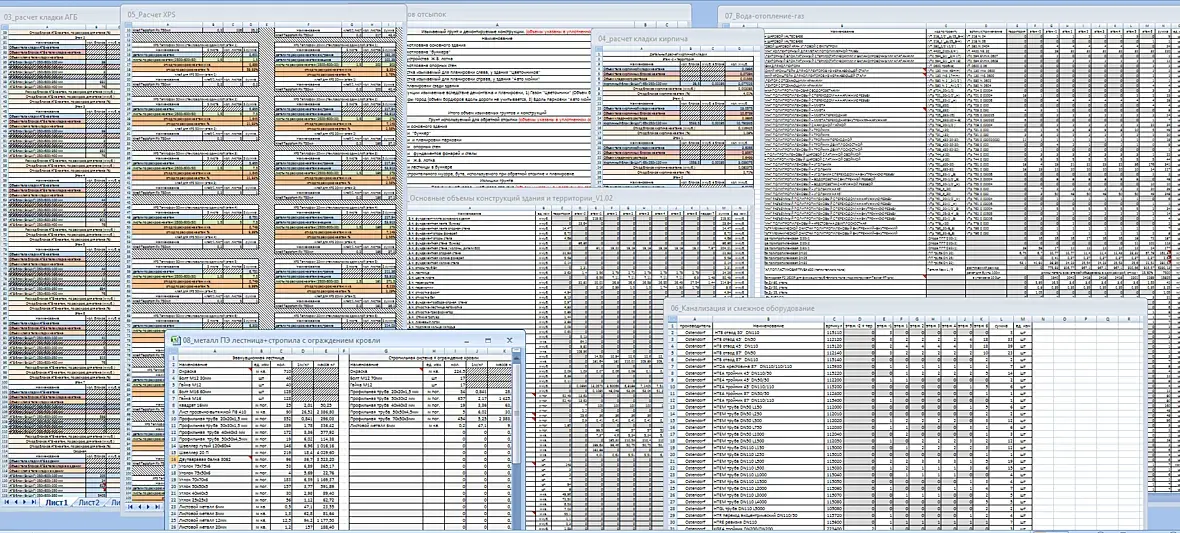

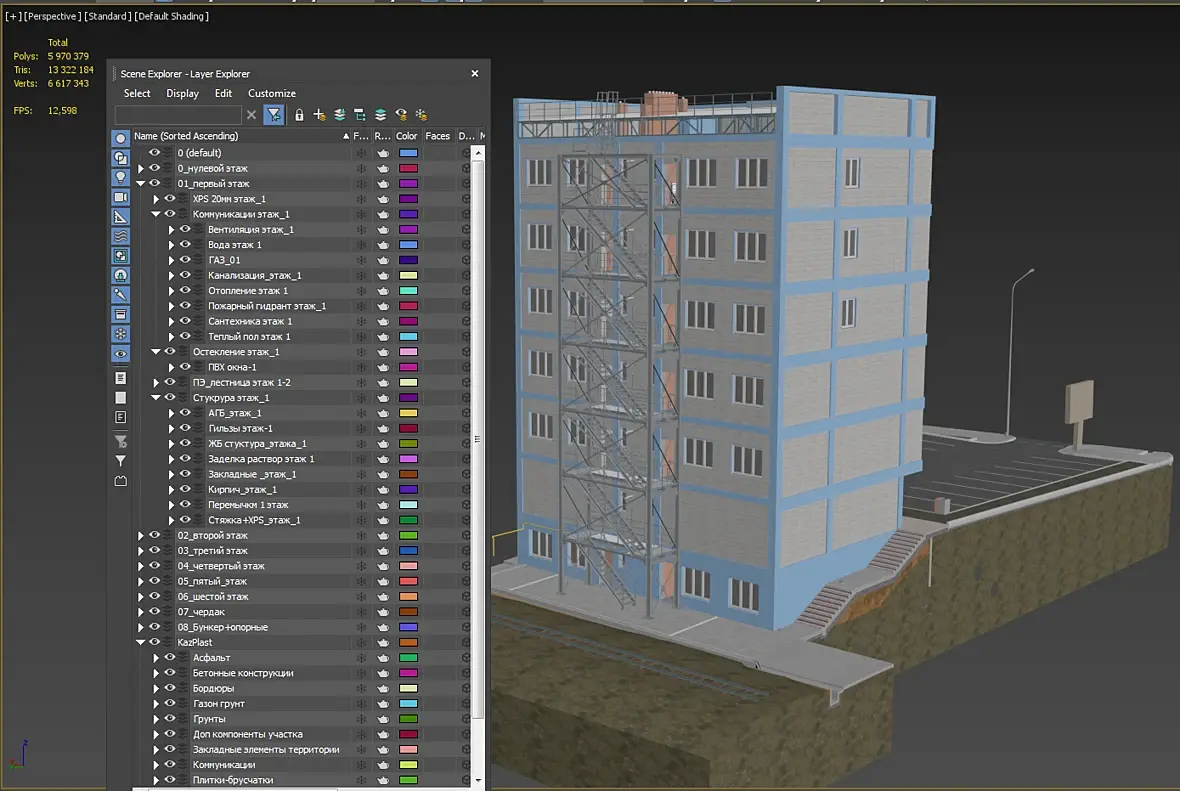

В итоге сделал вывод что для старенькой GTX580 это предел, и сделал скрин, который будет интересен для любителей статистики. Так же видно структуру слоев, возможно будет интересно тем, кто еще не решился работать со слоями.
Вполне
Думаю, Бог мой, все гениальное просто

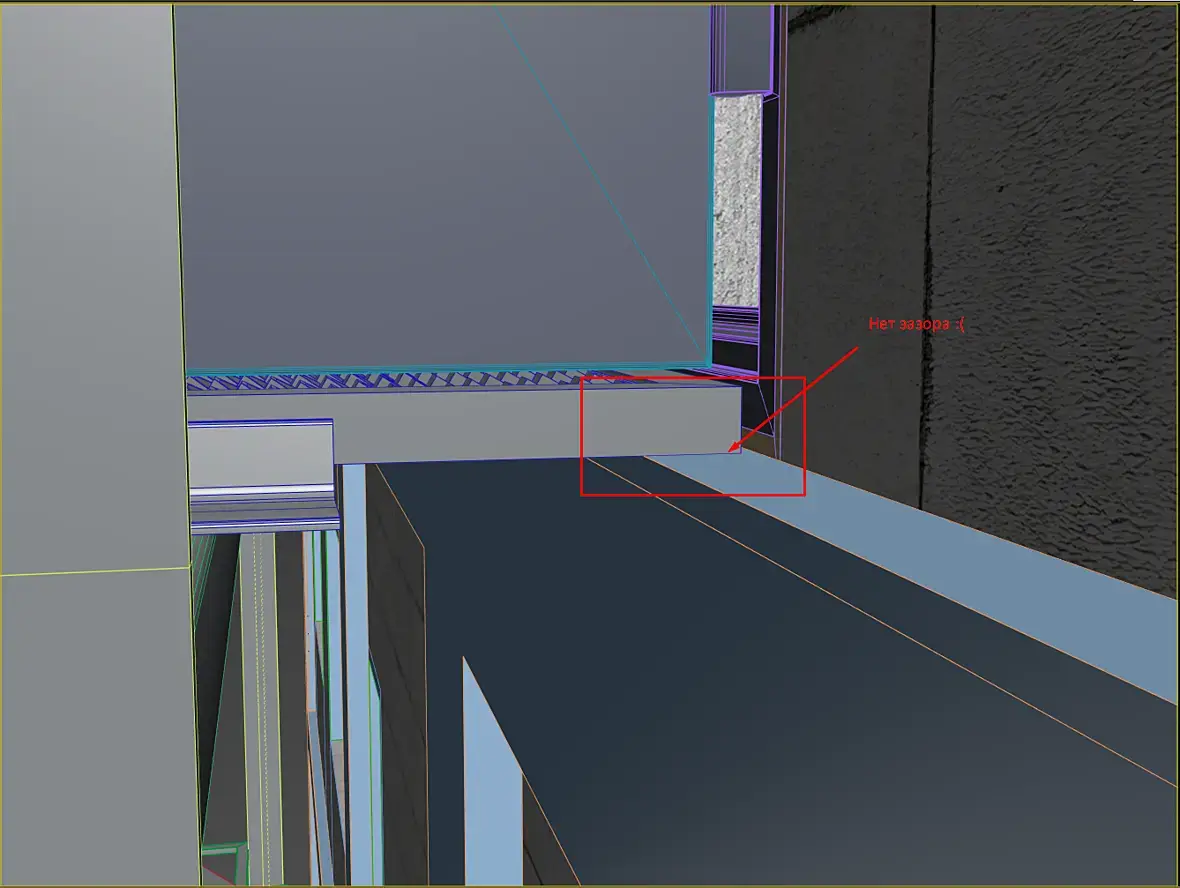

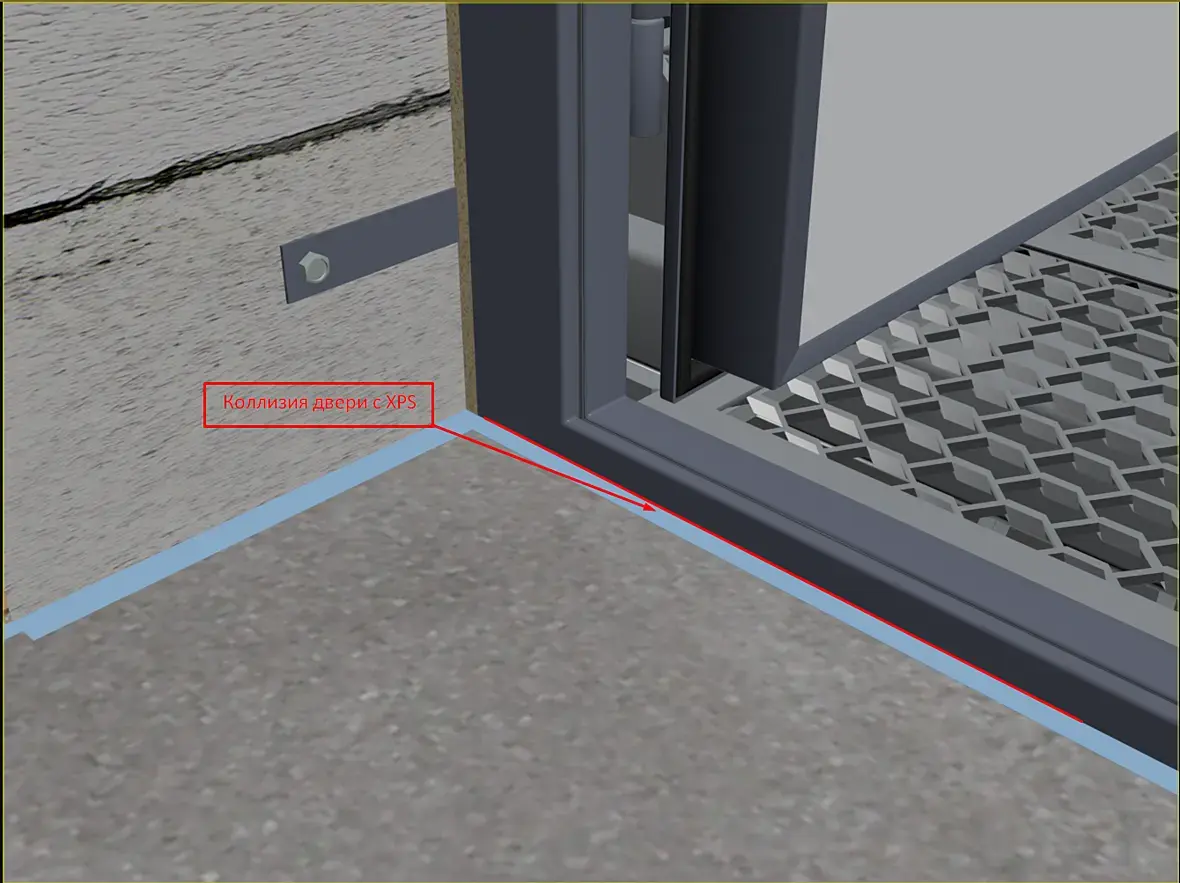

Между утеплителем и трапом нет зазора, а там еще штукатурка должна быть, и отлив...
