Как сделать это?

Автор
Сообщение
На сайте c 08.01.2018
Сообщений: 295
Владивосток

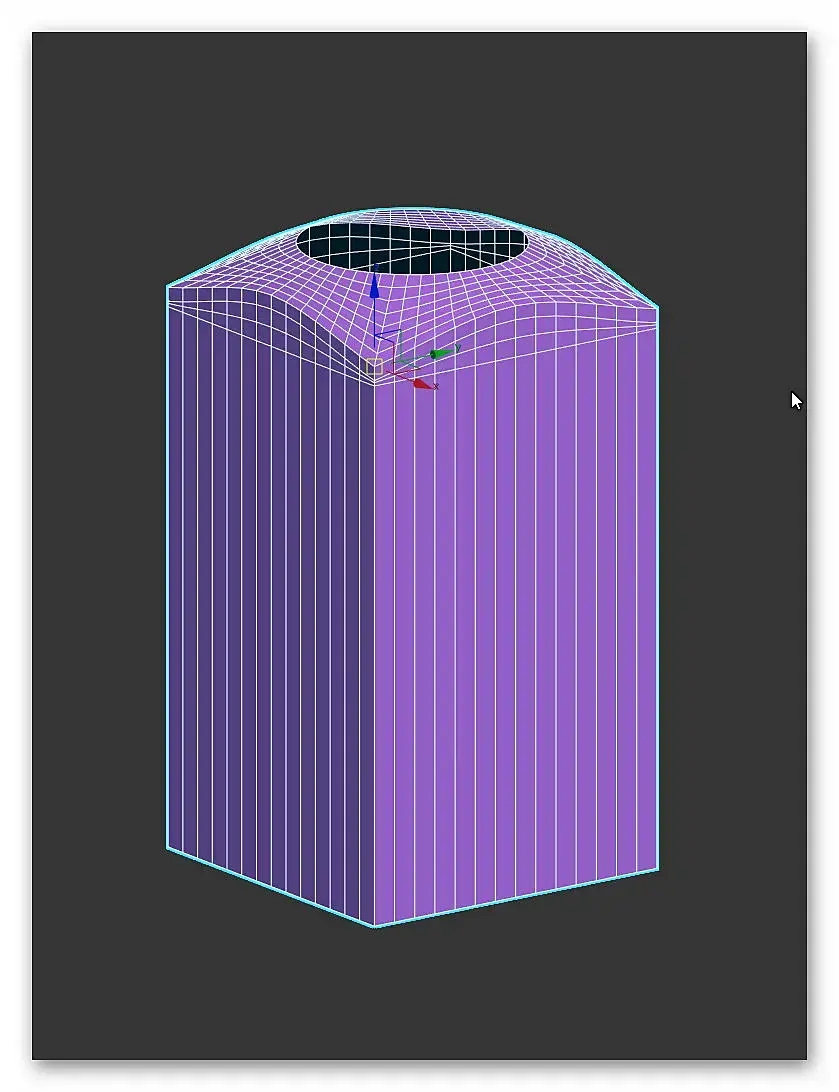

Ребят, благодарю за помощь, процесс пошёл наконец то, теперь я доволен тем что получается.

Сейчас нужно разобраться как делать сбоку выемку дугообразную, подскажите, куда копать, а то так и не понял.

На сайте c 15.01.2011
Сообщений: 298

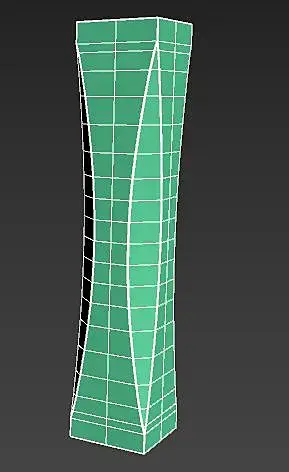

Можно так: FFD box'ом.


Поперечные ребра потом можно выровнять, удалив средние продольные ребра. Либо в скриптах Rappatools использовать команду Loop Tools -> Straight Loop. Либо привязками.)

На сайте c 08.01.2018
Сообщений: 295
Владивосток

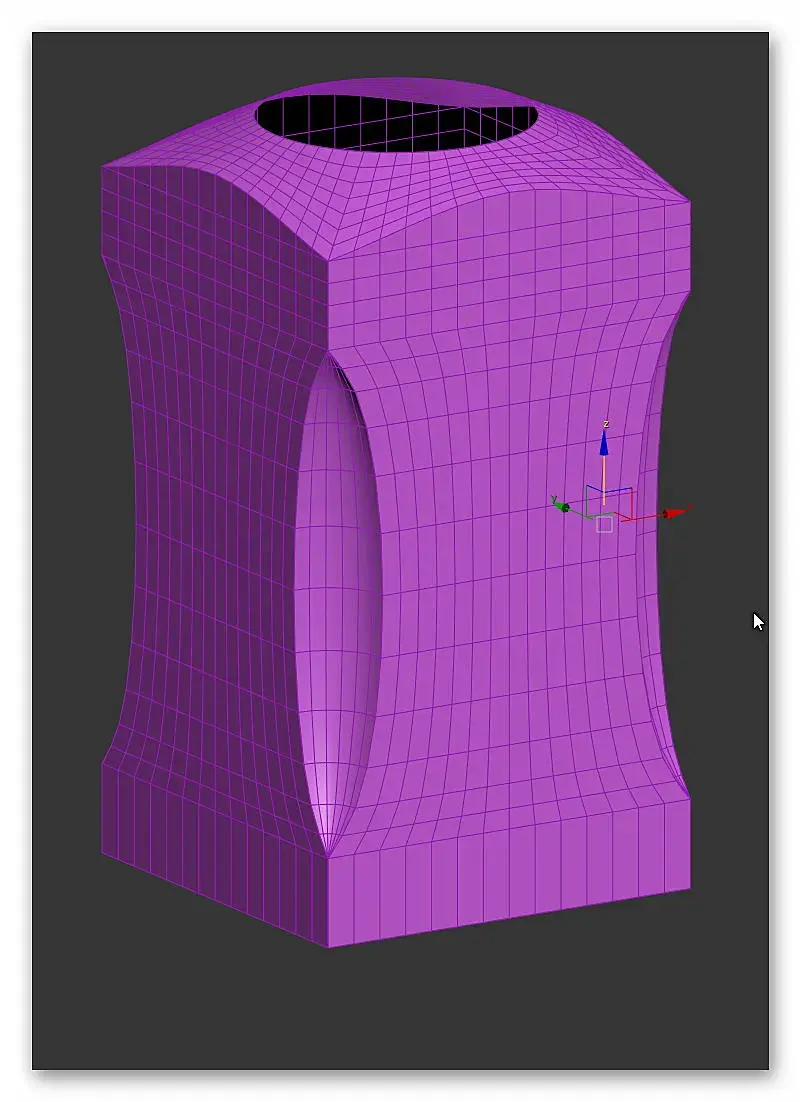

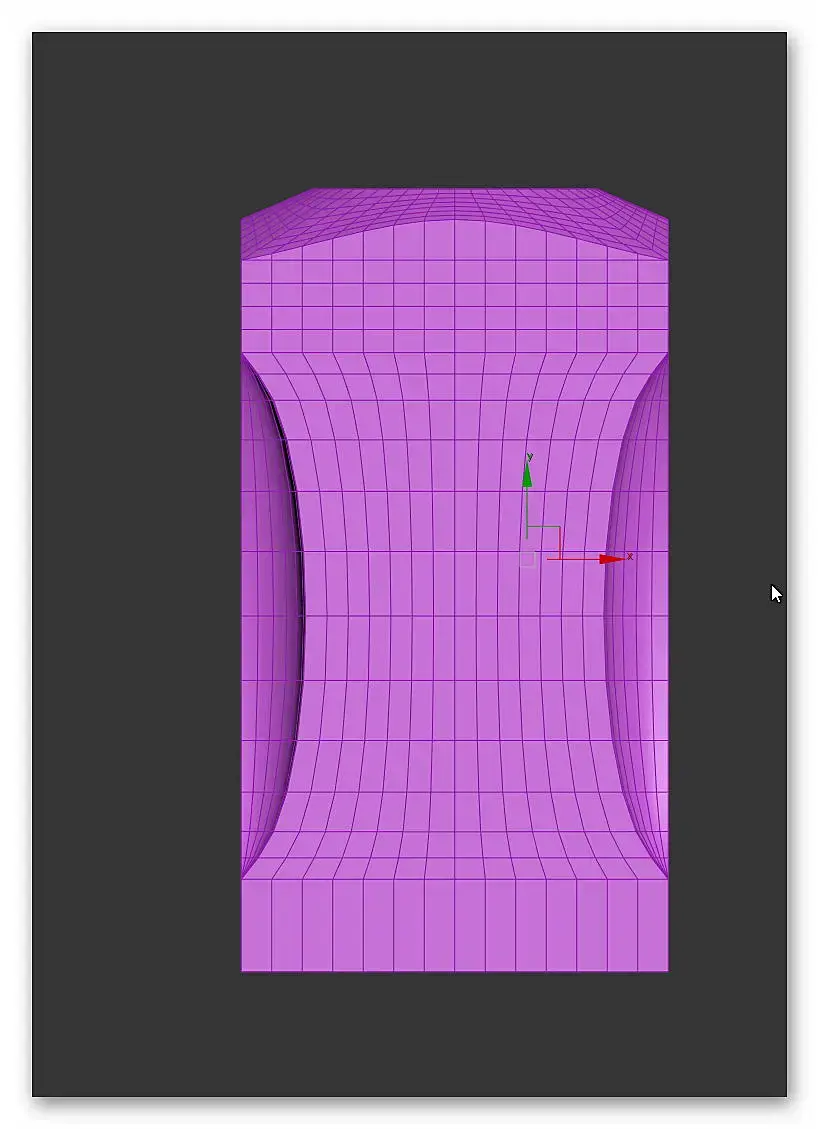

Вот так у меня получилось. нормально?

Теперь другой вопрос:

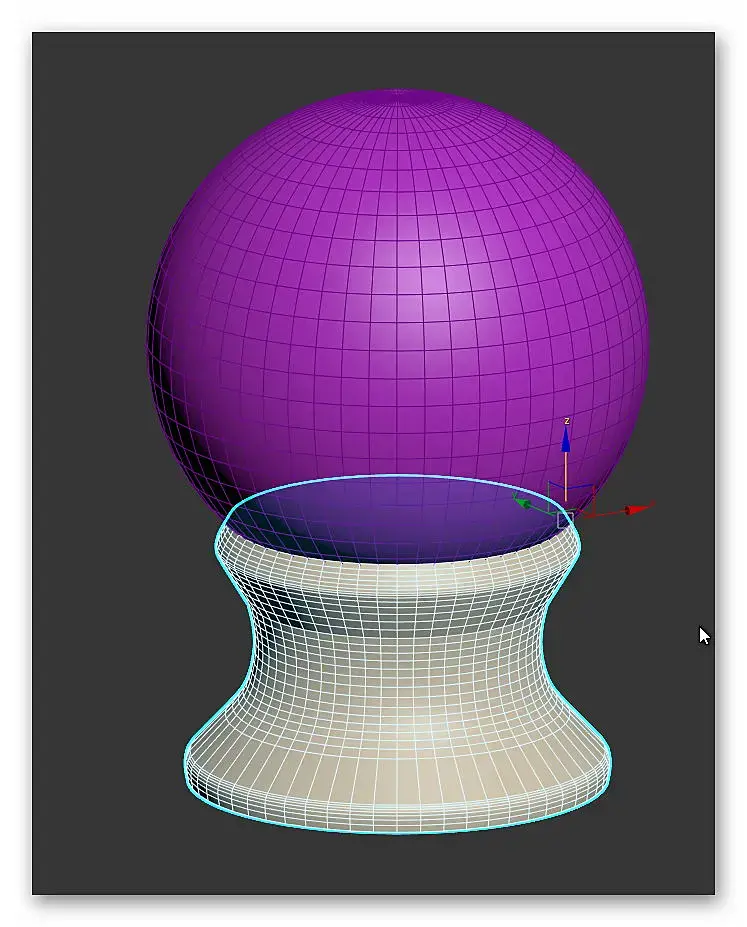

есть две фигуры с одинаковым кол-вом сегментов: сфера и другая фигура

Нужно из двух фигур сделать одну. Вопрос в том, как их совместить максимально точно?

Можно конечно же приблизить максимально и на глаз их совместить, но хочется нормального метода, точного.

На сайте c 23.02.2010
Сообщений: 5266
Саракш

не нужно вам их совмещать, нарисуйте единое сечение сплайном и при помощи lathe сделайте деталь .

На сайте c 08.01.2018
Сообщений: 295
Владивосток
Цитата Капустка:
не нужно вам их совмещать, нарисуйте единое сечение сплайном и при помощи lathe сделайте деталь

нижнюю фиговину я так и  рисовал. Просто линией я сферу ровную не нарисую. А их там две: снизу и сверху.

За видео спасибо

На сайте c 06.02.2012
Сообщений: 881
Калининград
Цитата alexsimm:

нижнюю фиговину я так и  рисовал. Просто линией я сферу ровную не нарисую. А их там две: снизу и сверху.

За видео спасибо

Нужно объединить объекты через attach, потом weld на нужные вершины. Рёбра совпадают, потому проблем не будет. Лишни полигоны только удалить надо. И я бы сетку делал не такую плотную. Потом лучше nurms накинуть.

А что бы выровнять один объект по другому, то align (alt+a вроде)

На сайте c 23.02.2010
Сообщений: 5266
Саракш
как это вы её не нарисуете, создайте круг из сплайна и удалите лишние сегменты, а необходимые приатачте, точки сварить и всё . блин, писать дольше чем делать
На сайте c 08.01.2018
Сообщений: 295
Владивосток
Хорошо, допустим, верхнюю часть я так и сделаю. Но мне потом стыковать сферу верхней части со столбиком. А там и возникнет мой вопрос.
На сайте c 23.02.2010
Сообщений: 5266
Саракш
Цитата alexsimm:
Хорошо, допустим, верхнюю часть я так и сделаю. Но мне потом стыковать сферу верхней части со столбиком. А там и возникнет мой вопрос.

 А сейчас вы как её будете стыковать, просто когда будете применять модификатор lathe задайте необходимое количество сегментов(в вашем случае 56), которое совпадает с количеством на столбе, затем либо свэлдите точки, либо при помощи бридж совместите грани.

На сайте c 08.01.2018
Сообщений: 295
Владивосток
Цитата Капустка:
А сейчас вы как её будете стыковать,

а сводить вертексы столбика с нранями сферы на глаз?

На сайте c 17.04.2013
Сообщений: 81
Думаю автору может, лучше это все в другой программе сделать, в solidworks? А то побежал с нахрапу мастрячить сложную балясину, а как совмещать по привязкам не знает, и что лучше такое моделить сразу лоуполи одним куском, а еще лучше только четверть или одну восьмую часть, с последующей симметрией и turbosmooth. И картинку балясины засунул бы в макс. Удачи.
На сайте c 08.01.2018
Сообщений: 295
Владивосток

Я сделал, всем спасибо за помощь.

На сайте c 23.02.2010
Сообщений: 5266
Саракш

Цитата amareno:
 А то побежал с нахрапу мастрячить сложную балясину,

 Сложную smiley-smile.gif ! Я слышал, что образование деградирует, но воспринимал это как домыслы. В век ютуба и форумов, это совсем не корректно обсуждать. Что тогда говорить о нулевых, про обучение по книге в 600 страниц, где из ведра воды выискиваешь капли полезной информации, а сейчас вон, человек толком не успел сформулировать задачу, как ему уже несколько вариантов решения прилетело, да ни абы как а с  картинками, да ссылками.

Цитата alexsimm:

Я сделал, всем спасибо за помощь.

 молодец.

На сайте c 14.04.2015
Сообщений: 430
Краснодар
Вы нас тролите?)канал arrimus 3d на Ютуб. Все уроки по полигональному моделированию. Есть ещё грант варвик и т.д. вам нужно понять принцип. А не пытаться разобраться с конкретной деталью. Как только поймёте принцип таких вопросов не будет.
На сайте c 10.12.2009
Сообщений: 1638
Цитата semjaza:
Вы нас тролите?)канал arrimus 3d на Ютуб. Все уроки по полигональному моделированию. Есть ещё грант варвик и т.д. вам нужно понять принцип. А не пытаться разобраться с конкретной деталью. Как только поймёте принцип таких вопросов не будет.

именно когда по нужному по работе ответ ЗАПОМИНАЕТСЯ и остается в мозгу надолго, чем когда лекции тоннами смотришь потом в лучшем случае останется лишь представление, но чаще просто каша из абстрактных вещей.

На сайте c 25.05.2015
Сообщений: 1055
крск

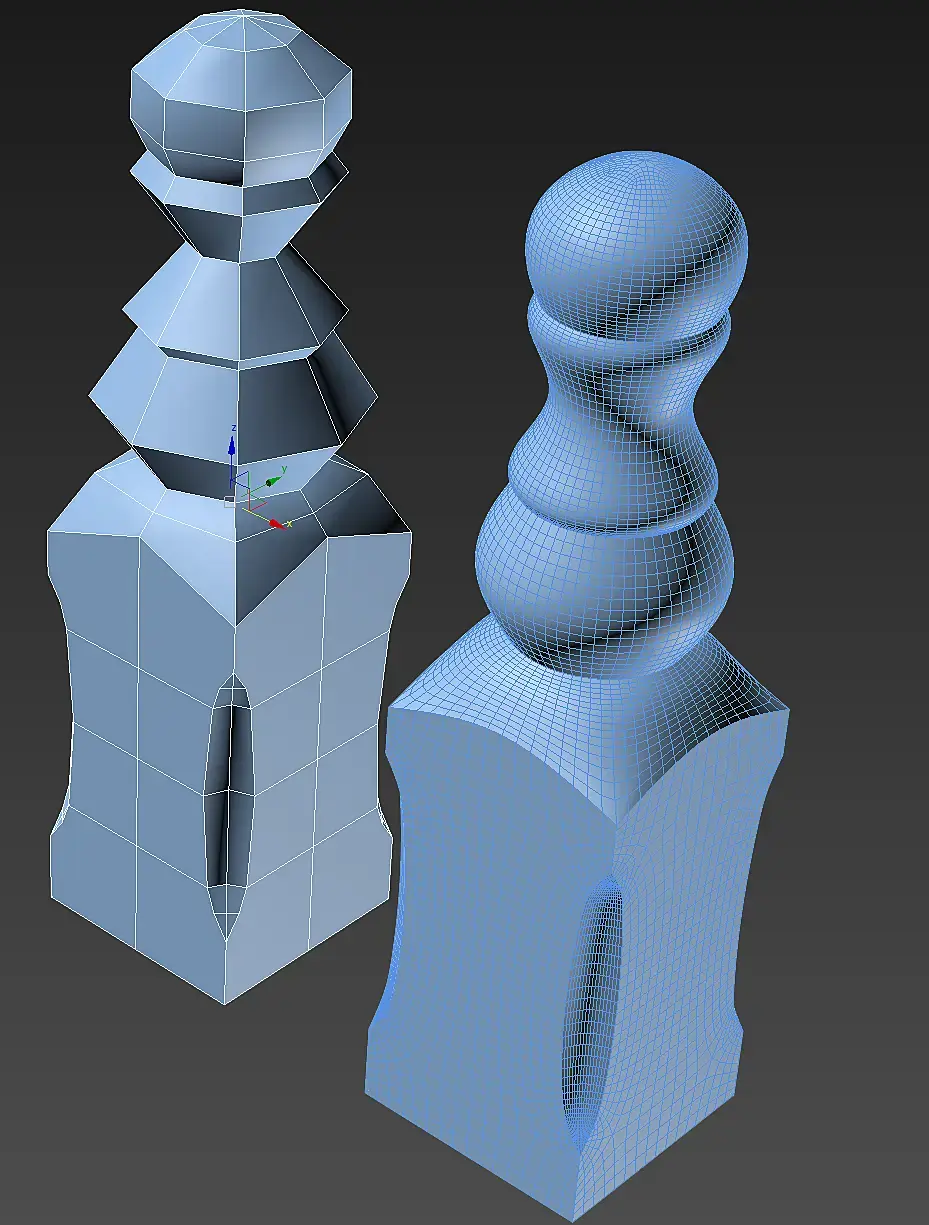

не люблю, когда много полигонов. 8 граней, норм.

На сайте c 14.04.2015
Сообщений: 430
Краснодар
Цитата DaNPride:
Цитата semjaza:
Вы нас тролите?)канал arrimus 3d на Ютуб. Все уроки по полигональному моделированию. Есть ещё грант варвик и т.д. вам нужно понять принцип. А не пытаться разобраться с конкретной деталью. Как только поймёте принцип таких вопросов не будет.

именно когда по нужному по работе ответ ЗАПОМИНАЕТСЯ и остается в мозгу надолго, чем когда лекции тоннами смотришь потом в лучшем случае останется лишь представление, но чаще просто каша из абстрактных вещей.

Я не про это. Я про то что человеку надо смотреть и делать, смотреть и делать. Повторять. различные варианты пробовать, понять смысл происходящего во вьюпорте) Так только и научится. Если ему просто тут показать топологию одного частного случая ничегошеньки он из этого не извлечёт полезного. И в следующий раз будут снова вопросы. У автора темы буквально недавно уже был вип где он спрашивал по схожему вопросу, ему подсказали. И в итоге что?)

На сайте c 08.01.2018
Сообщений: 295
Владивосток

Цитата semjaza:
У автора темы буквально недавно уже был вип где он спрашивал по схожему вопросу, ему подсказали. И в итоге что?)

А чего вдруг вас это так беспокоит? Я как бы сам за себя решу что и как делать.

А ребятам ещё раз спасибо за подсказки, процесс обучения идёт быстрее с вами.

semjazaили вы думаете, что раз я сюда задаю вопросы, то я ни разу не смотрю мануалы ??

На сайте c 14.04.2015
Сообщений: 430
Краснодар
Цитата alexsimm:

Цитата semjaza:
У автора темы буквально недавно уже был вип где он спрашивал по схожему вопросу, ему подсказали. И в итоге что?)

А чего вдруг вас это так беспокоит? Я как бы сам за себя решу что и как делать.

А ребятам ещё раз спасибо за подсказки, процесс обучения идёт быстрее с вами.

semjazaили вы думаете, что раз я сюда задаю вопросы, то я ни разу не смотрю мануалы ??

Очень похоже на то.

На сайте c 08.01.2018
Сообщений: 295
Владивосток

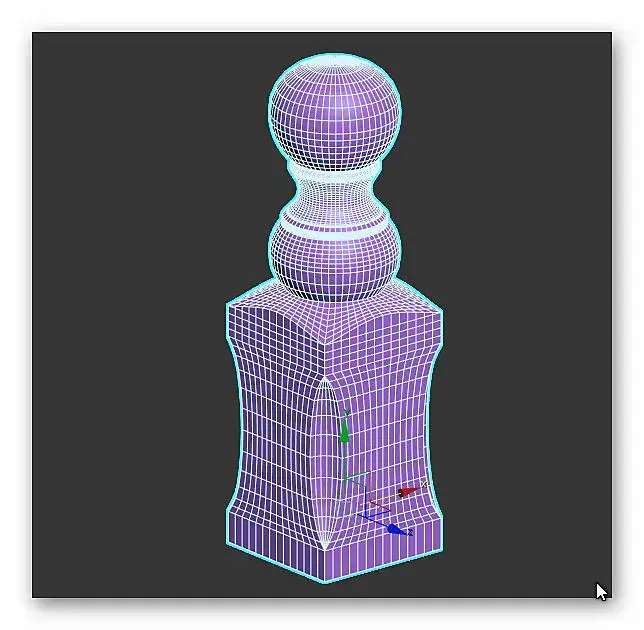

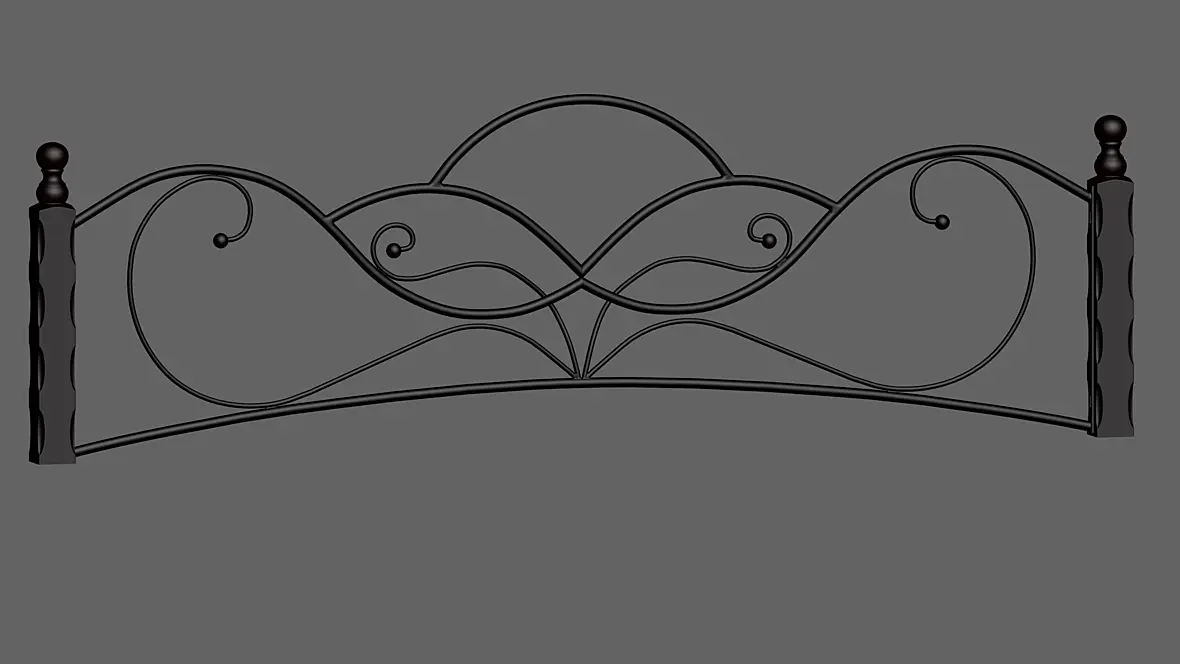

Вот что на данный момент готово.
