Как сделать это?

Автор
Сообщение
На сайте c 08.01.2018
Сообщений: 272
Владивосток

https://i.ibb.co/CBD68KS/IMG-20190213-130152.jpg

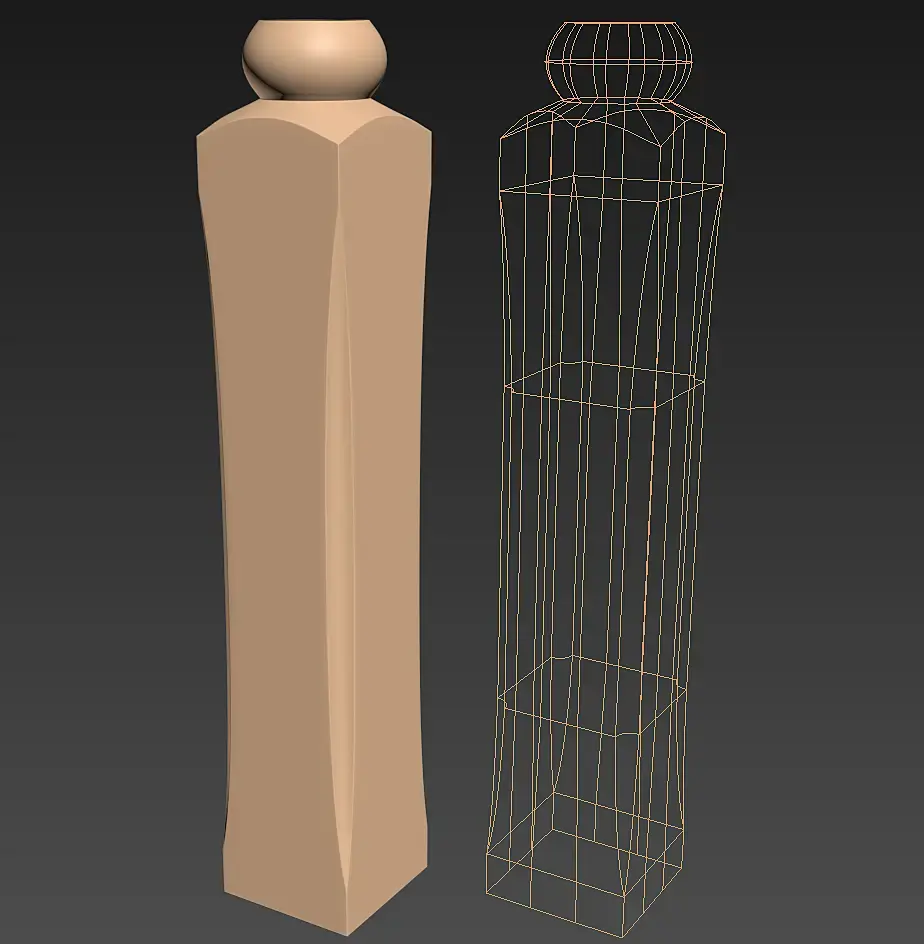

Нужно сделать такую округлую выпуклость. Сам столбик готов.

Пробовал булеаном сращивать, но полигонаж получается дурацкий, руками выправлять гемор сплошной. Подскажите правильный способ?

На сайте c 22.07.2016
Сообщений: 91
XXX
да создайте вы уже один вип, что же вы нас ежедневно балуете новыми темами.
На сайте c 08.01.2018
Сообщений: 272
Владивосток

Вот в этой теме и буду спрашивать вас, уж извините :)

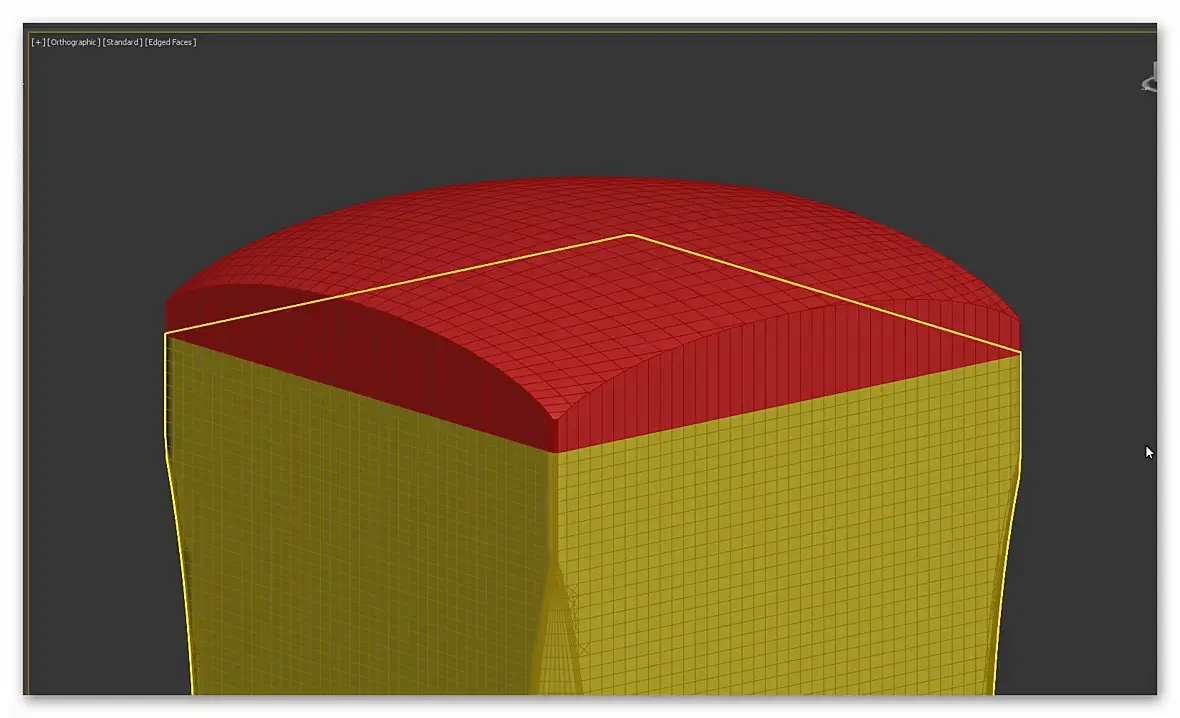

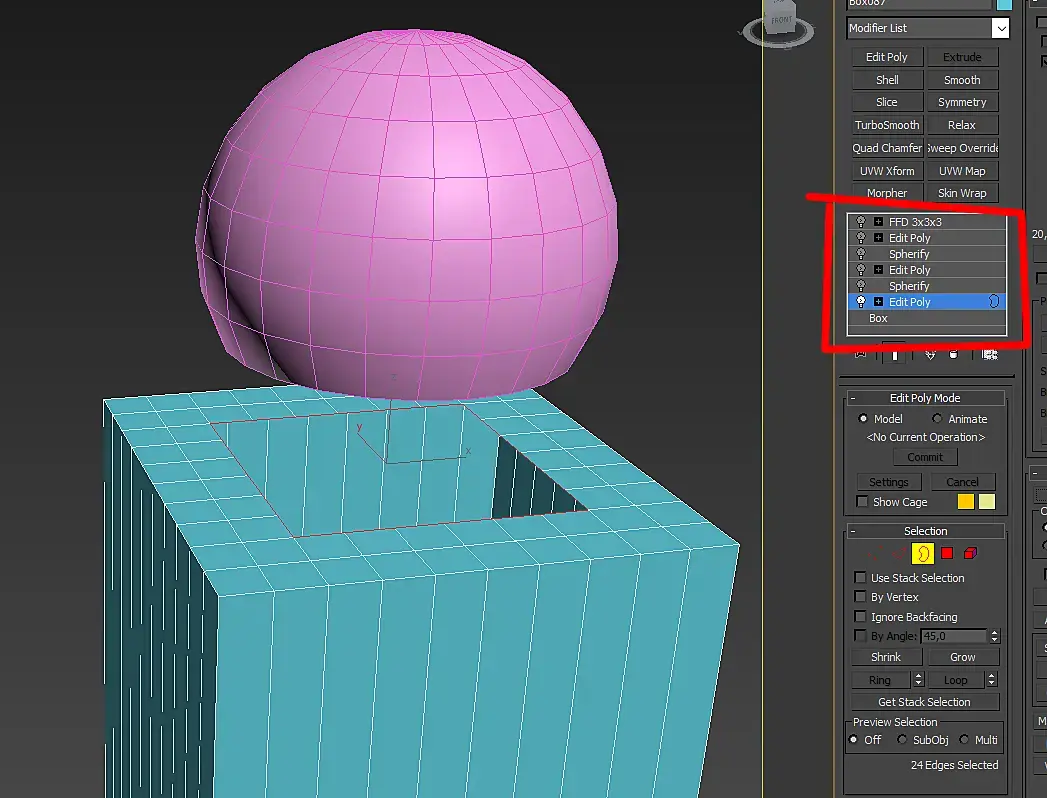

Вот так я сделал при помощи булеана.

Здесь два объекта

На сайте c 09.01.2016
Сообщений: 65

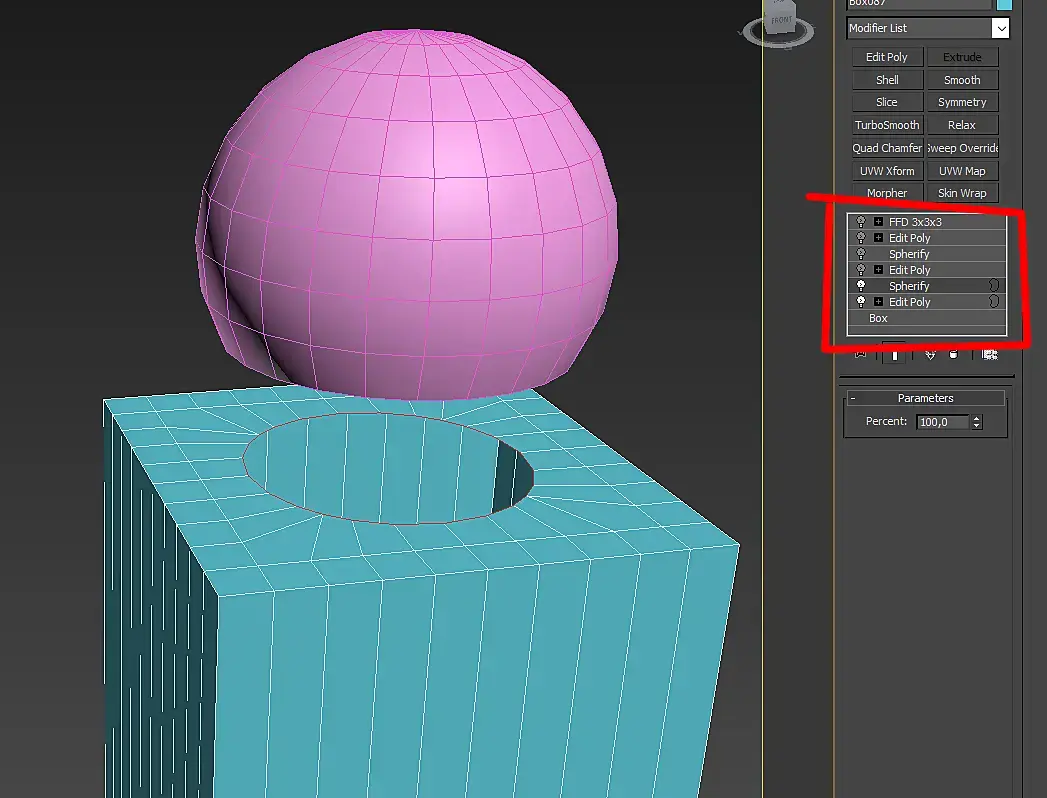

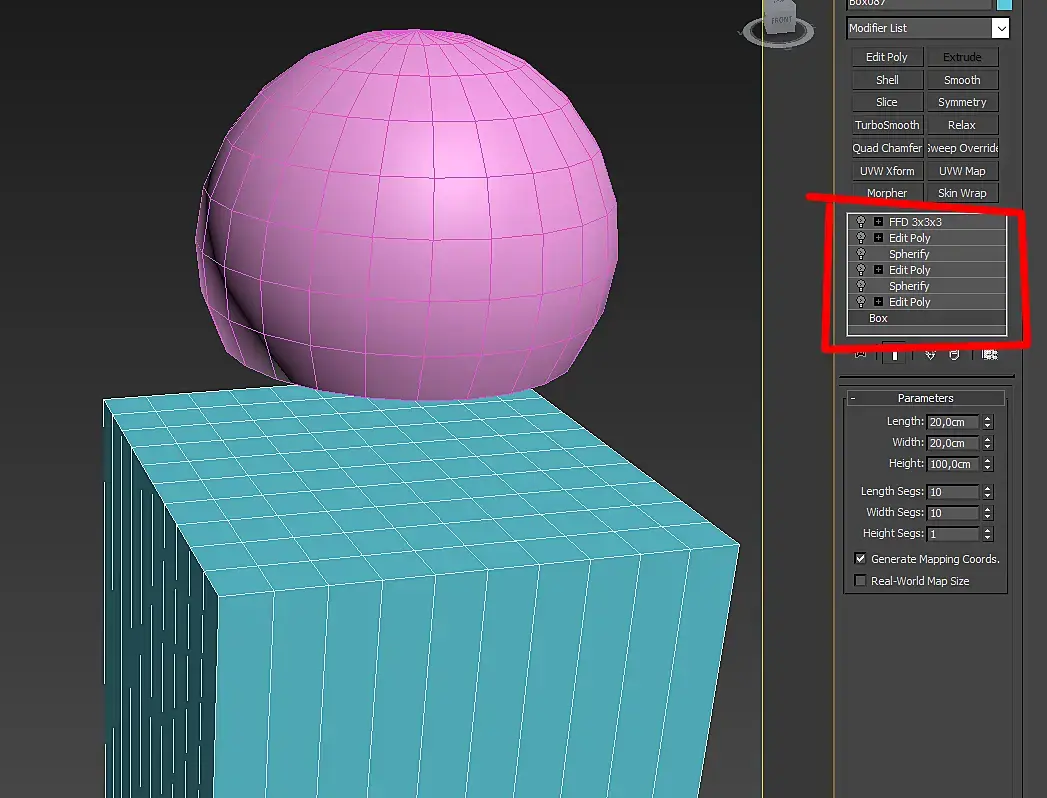

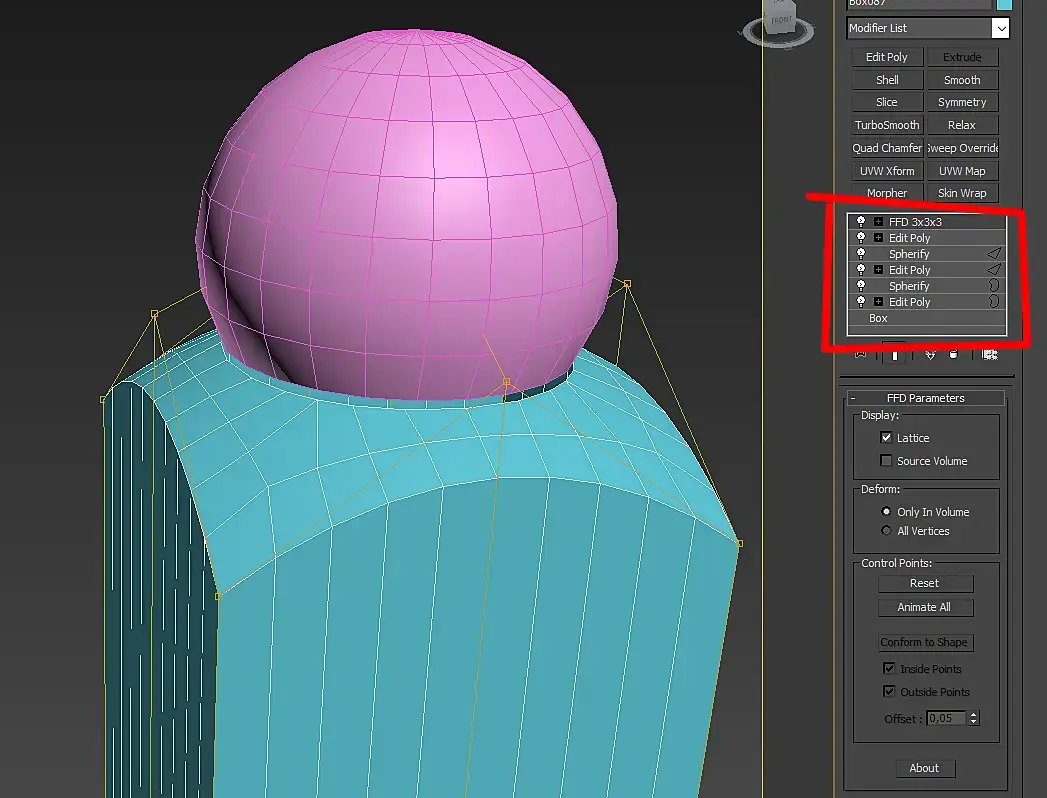

как-то так.

На сайте c 08.01.2018
Сообщений: 272
Владивосток
Как видите, сетка вверху не стыкуется с сеткой на боках. Что сделать в данной ситуации?
На сайте c 09.01.2016
Сообщений: 65
Цитата alexsimm:
Как видите, сетка вверху не стыкуется с сеткой на боках. Что сделать в данной ситуации?

переделать нормально, без булиана.
На сайте c 08.01.2018
Сообщений: 272
Владивосток

А объясните, в чем проблема когда сетки не сходятся? Ведь можно перевести из поли в меш и он всё состыкует.

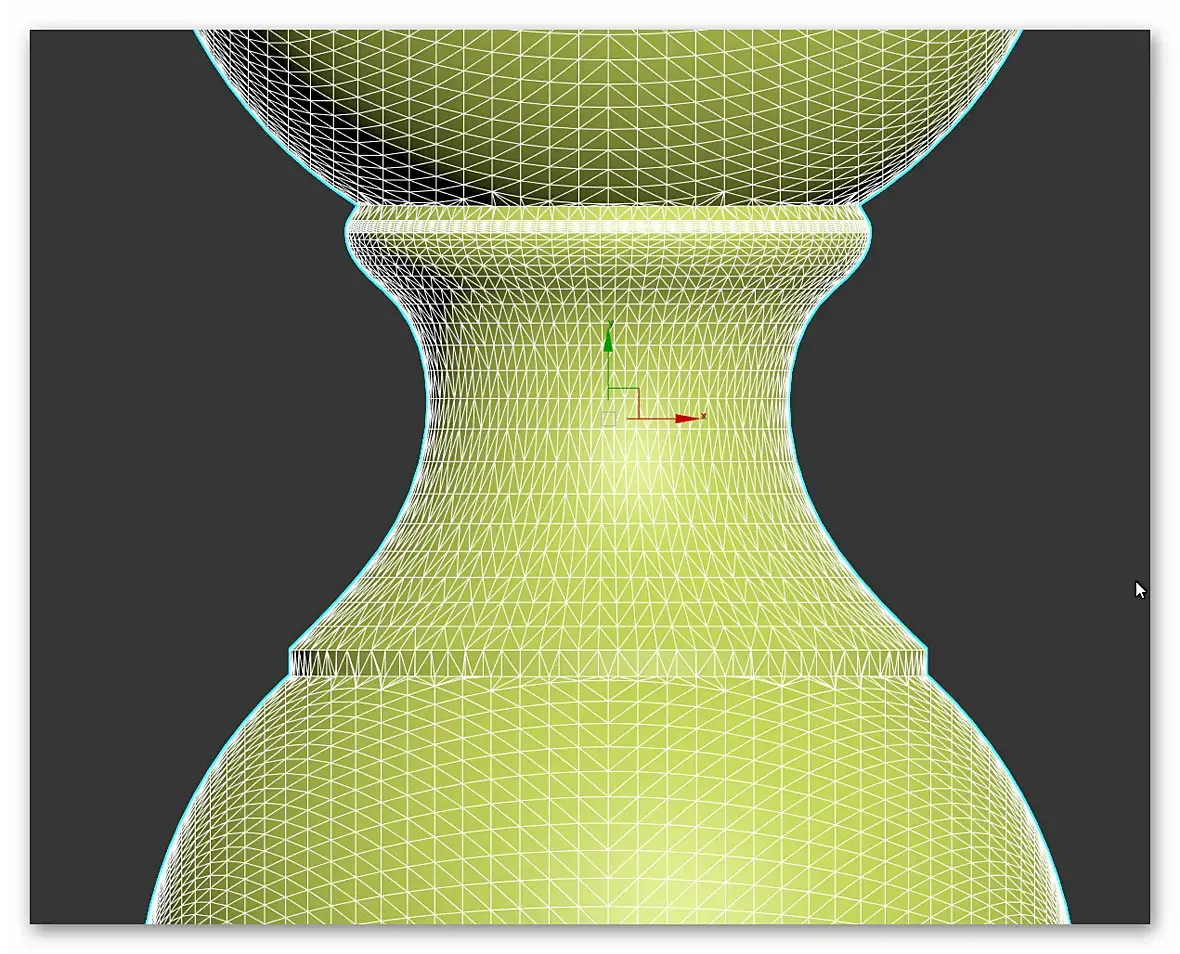

Здесь поли.

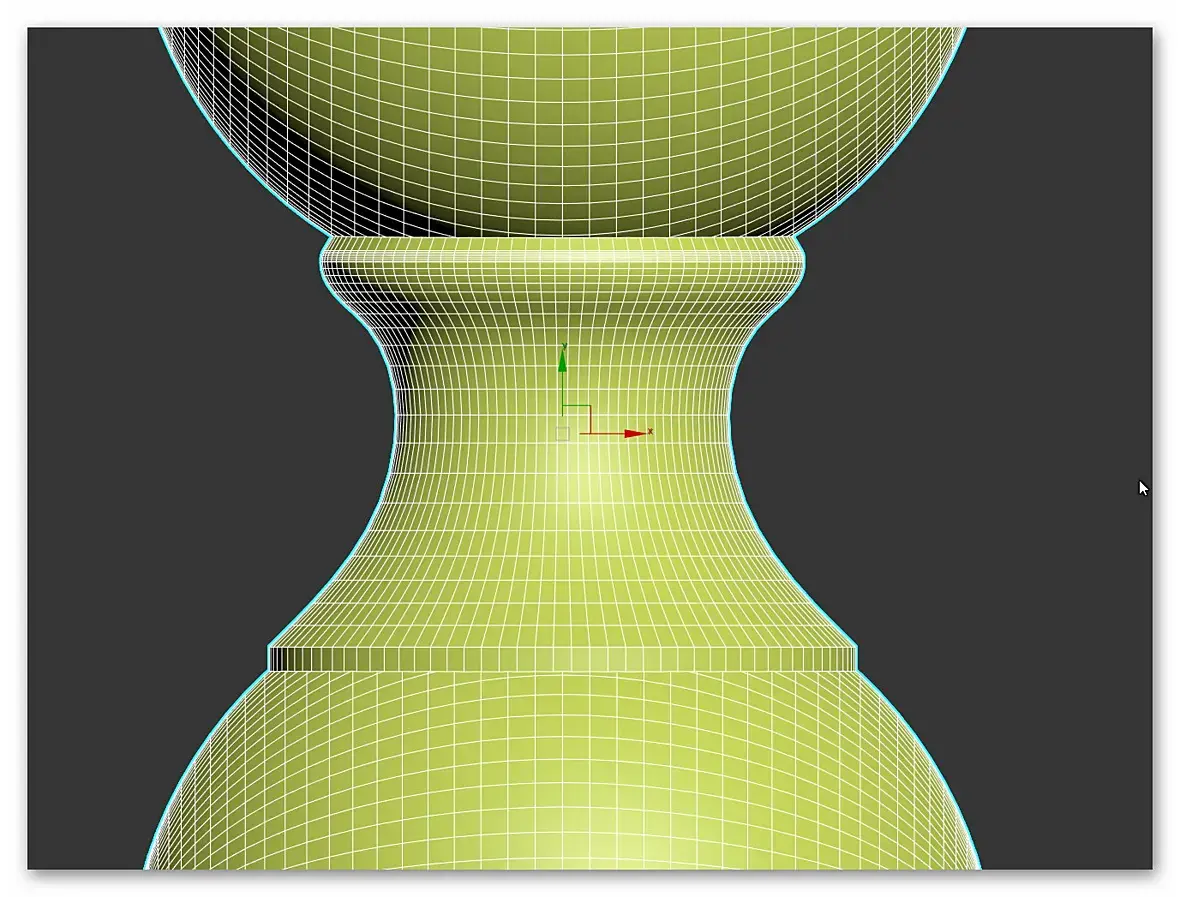

Здесь переведено в меш.

На сайте c 09.01.2016
Сообщений: 65
Цитата alexsimm:

А объясните, в чем проблема когда сетки не сходятся? Ведь можно перевести из поли в меш и он всё состыкует.

Здесь поли.

Здесь переведено в меш.

ну так смотря для чего моделите, если результат в данном случае Вас устраивает -так и ради бога. лофтом, кстати, можно еще эту пилястру сделать, "под сглаживание".

upd. обманул, сурфейсом

На сайте c 08.01.2018
Сообщений: 272
Владивосток

Цитата bigbroboss:

ну так смотря для чего моделите, если результат в данном случае Вас устраивает -так и ради бога. лофтом, кстати, можно еще эту пилястру сделать, "под сглаживание".

upd. обманул, сурфейсом

Спасибо за инфу. Делаю под визуализацию комнаты. Так всё таки, в чём трабл?

"сурфейсом" Что это? не нашёл

На сайте c 28.11.2007
Сообщений: 121

просто замоделить столб из цилиндра,верх цилиндра зачамферить с радиусом какой нужно,потом сверху цилиндра поставить сфкру с таким же числом рёбер,как у цилиндра,удалить ненужные полигоны,свельдить точки,а потом слце плане у цилиндра по бокам ,вот и всё


На сайте c 09.01.2016
Сообщений: 65
Цитата alexsimm:

Цитата bigbroboss:

ну так смотря для чего моделите, если результат в данном случае Вас устраивает -так и ради бога. лофтом, кстати, можно еще эту пилястру сделать, "под сглаживание".

upd. обманул, сурфейсом

Спасибо за инфу. Делаю под визуализацию комнаты. Так всё таки, в чём трабл?

"сурфейсом" Что это? не нашёл

модификатор surface, к сплайнам применяется.
На сайте c 23.10.2012
Сообщений: 790
Курган
Цитата mihryuta:


не стоит такое советовать

На сайте c 14.06.2012
Сообщений: 13389
Москва
Цитата alexsimm:
Делаю под визуализацию комнаты.

Под виз комнаты вообще пофигу как делать. Просто объект на объект поставьте и всё. Пусть шар залезает в столб на здоровье хоть сколько.

На сайте c 09.01.2016
Сообщений: 65
Цитата alexsimm:
Так всё таки, в чём трабл?

в экономии ресурсов, если таковые ограничены, пилястра на 500к полигонов подозреваю в сцене не одна.

ну и так, в порядке бреда - научиться делать нормально.

сурфэйс - это вроде такого

На сайте c 08.01.2018
Сообщений: 272
Владивосток

Цитата kolamba:
не стоит такое советовать

что не так?

Цитата bigbroboss:
Цитата alexsimm:
Так всё таки, в чём трабл?

в экономии ресурсов, если таковые ограничены, пилястра на 500к полигонов подозреваю в сцене не одна.

ну и так, в порядке бреда - научиться делать нормально.

сурфэйс - это вроде такого

Распишите как вы это делали?

На сайте c 09.01.2016
Сообщений: 65
Цитата alexsimm:
Распишите как вы это делали?

в ютубе 3ds max surface modifier, второе видео
На сайте c 16.04.2008
Сообщений: 3540
Сочи

Четверг. Все моделируем балясину)

На сайте c 24.04.2010
Сообщений: 938
Цитата freezemaximus:
Четверг. Все моделируем балясину)

А ТС сидит на диване, пивас жрет и думает - еще чуть-чуть и сердобольные скинут готовую. )))
На сайте c 08.01.2018
Сообщений: 272
Владивосток

Цитата nomaxi:
А ТС сидит на диване, пивас жрет и думает - еще чуть-чуть и сердобольные скинут готовую. )))

да хренас два вы угадали, хотя я так думаю, это скорей всего сарказм. Я с этой моделькой уже два дня бьюсь с утра до вечера.

И готовую не надо, я сам хочу научиться, смысл в этом.

п.с. когда выкладывают процесс с фото, то хотелось бы некоторых комментариев процесса.

На сайте c 16.04.2008
Сообщений: 3540
Сочи
Цитата alexsimm:

п.с. когда выкладывают процесс с фото, то хотелось бы некоторых комментариев процесса.

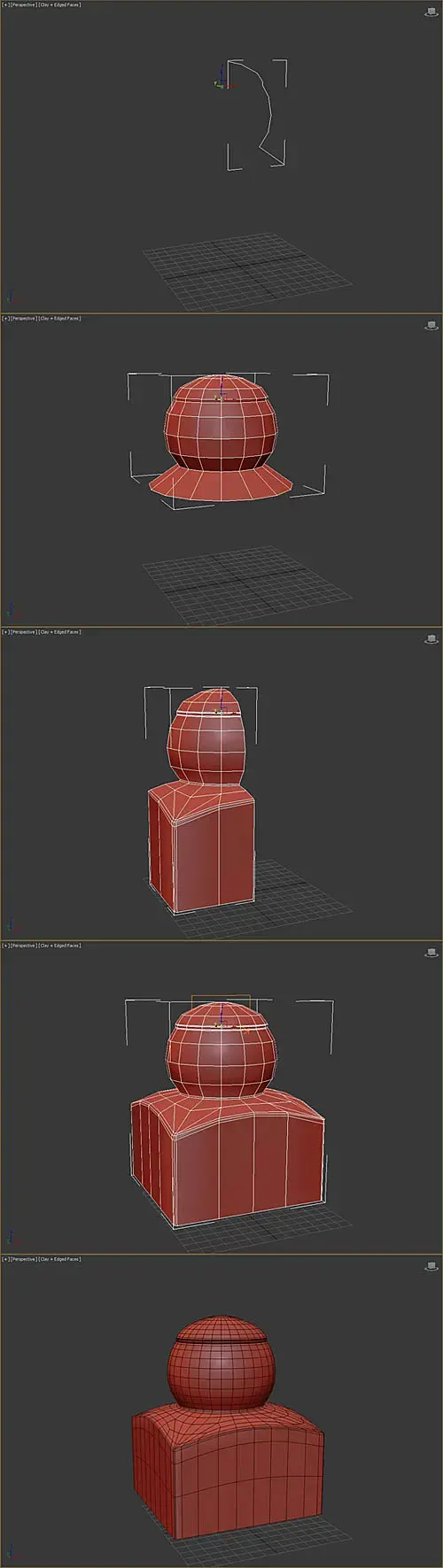

spline - lathe - editpoly - symmetry (x2) - turbosmooth
