На сайте c 11.03.2019
Сообщений: 799
Санкт-Петербург / Ереван
Цитата raimboss:
Цитата HelloSPB:
Начал моделировать ободок:
А вот это считаю не совсем верным решением, легче найти общую форму, в данном случае, форму решетки, колонки в целом, а потом только углубляться в детали. Тогда и не придется так мучаться, выйдет само по себе, по сплайнам, по ребрам)
Ну скажем так: я не мучаюсь, я учусь решать конкретные задачи.
Зачем мне качать готовую колонку, если моя колонка, которую я моедлирую - другая.
Да и самое сложное в ней это ободок,который пытаюсь сделать.
Ну скажем так: я не мучаюсь, я учусь решать конкретные задачи. Зачем мне качать готовую колонку, если моя колонка, которую я моедлирую - другая. Да и самое сложное в ней это ободок,который пытаюсь сделать.
А где я говорил про " качать готовую колонку" ?))) Сами и говорите что самое сложное это ободок, так вот, я и предлагаю способ , сделать эту задачу не сложным а совсем простым,накидаете общую форму всего объекта, с будущими проемами , так всегда проще и легче. А ободок потом выдавите , по уже готовой форме, просто напросто)
На сайте c 11.03.2019
Сообщений: 799
Санкт-Петербург / Ереван
Цитата raimboss:
Цитата HelloSPB:
А где я говорил про " качать готовую колонку" ?))) Сами и говорите что самое сложное это ободок, так вот, я и предлагаю способ , сделать эту задачу не сложным а совсем простым,накидаете общую форму всего объекта, с будущими проемами , так всегда проще и легче. А ободок потом выдавите , по уже готовой форме, просто напросто)
Правильно ли я понимаю что вы имеете ввиду слудеющее:
Смоделировать ободок и сетку колонки как одно целое,а уже потом сделать разделение на ободок и сетку?
Хорошо. Задумаюсь над этим, постараюсь попробовать по вашему методу.
---------------------
Так или иначе у меня все равно остается вопрос технического характера (ради интереса)
как мне нарисовать кривую траекторию, ту о которой речь идет в моем вопрос? Можно ли автоматически разместить ряд ребер между двумя крайними, чтобы они приняли промежуточные значения между ними?
Можно ли автоматически разместить ряд ребер между двумя крайними, чтобы они приняли промежуточные значения между ними?
Подготовить позиционирование ребер и коннект на необходимое к-во , чтоб крайние ребра были строго перпендикулярными к направляющим ребрам, тогда и получится разбить на равномерные части.
На сайте c 11.03.2019
Сообщений: 799
Санкт-Петербург / Ереван
Цитата raimboss:
Цитата HelloSPB:
Можно ли автоматически разместить ряд ребер между двумя крайними, чтобы они приняли промежуточные значения между ними?
Подготовить позиционирование ребер и коннект на необходимое к-во , чтоб крайние ребра были строго перпендикулярными к направляющим ребрам, тогда и получится разбить на равномерные части.
Коннект нарисует ребра, но не разместит их в пространстве по кривой.
С коннектом у нас получится прямая траектория.
В общем можно ли красные ребра расположить между зелеными так,чтобы они равномерно распределились между собой + у них были прмоежуточные значения координат и поворта от зеленых крайних ребер ?
В общем можно ли красные ребра расположить между зелеными так,чтобы они равномерно распределились между собой + у них были прмоежуточные значения координат и поворта от зеленых крайних ребер ?

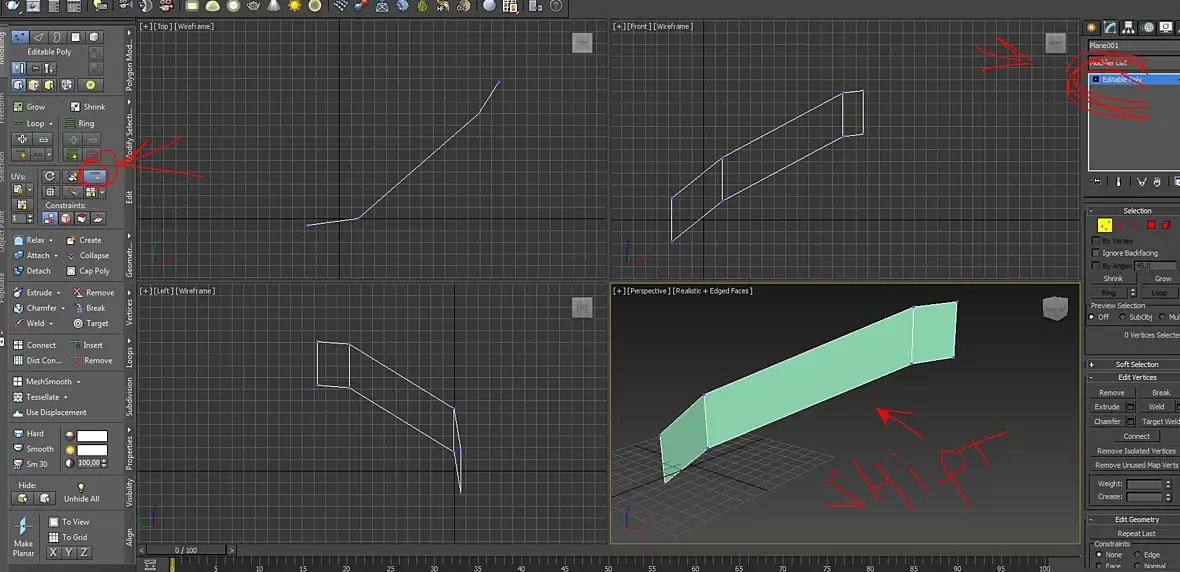

Если нарисовать путь (линию, по которой пойдет ободок), тогда по нему можно сделать Loft, Sweep, BevelProfile. С промежуточными ребрами все будет.
В общем можно ли красные ребра расположить между зелеными так,чтобы они равномерно распределились между собой + у них были прмоежуточные значения координат и поворта от зеленых крайних ребер ?
На сайте c 11.03.2019
Сообщений: 799
Санкт-Петербург / Ереван
Цитата Mittya:
Цитата HelloSPB:
В общем можно ли красные ребра расположить между зелеными так,чтобы они равномерно распределились между собой + у них были прмоежуточные значения координат и поворта от зеленых крайних ребер ?
Loop Tools (если я правильно вас понял).
Спасибо. Я вчера пробовал этот инструмент, но моей ошибкой было то, что я выделил ребра, которые нужно выровнять, а оказывается надо другие ребра выделять, которые их соединяют.

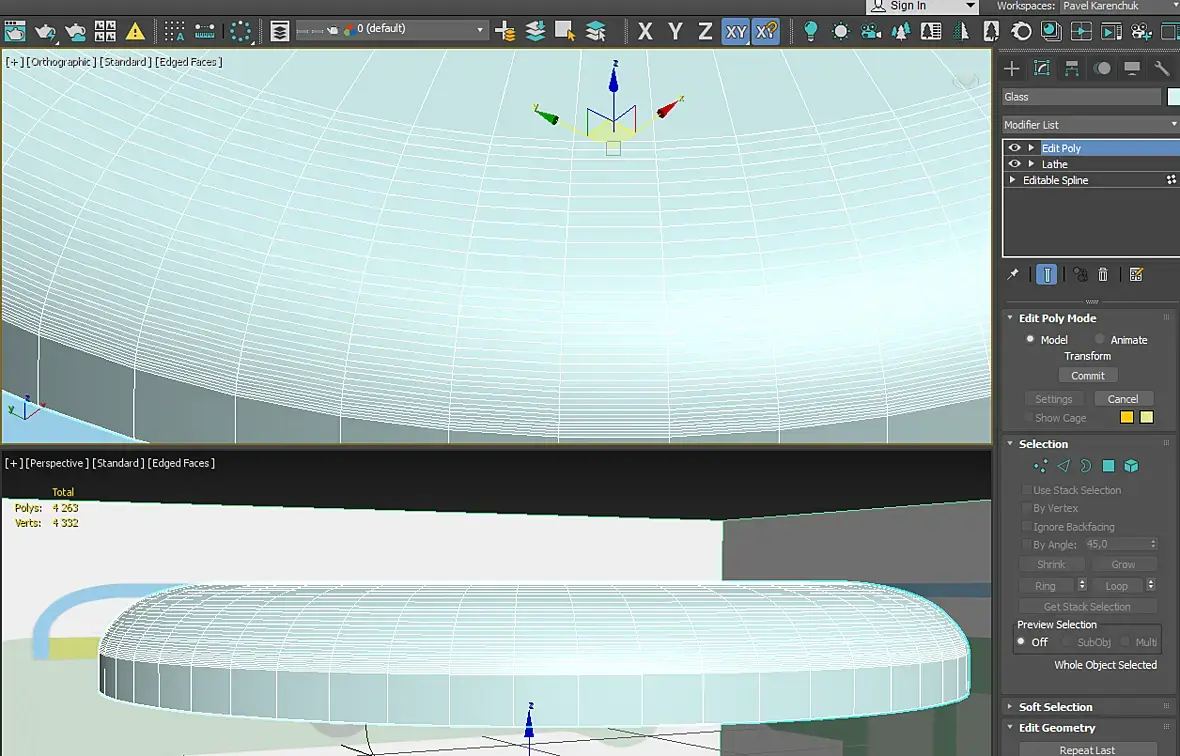

Здравствуйте. Подскажите как правильно построить сетку. При накидывании эдит поли увеличивается количество полигонов, в настройках lathe пробовал разные варианты, все лишние точки в сплайне удалил. Спасибо
Здравствуйте. Подскажите как правильно построить сетку. При накидывании эдит поли увеличивается количество полигонов, в настройках lathe пробовал разные варианты, все лишние точки в сплайне удалил. Спасибо
Проверьте в сплайне значение interpolation - steps, чем оно меньше там он более угловатый
Можно ли автоматически разместить ряд ребер между двумя крайними, чтобы они приняли промежуточные значения между ними?
Подготовить позиционирование ребер и коннект на необходимое к-во , чтоб крайние ребра были строго перпендикулярными к направляющим ребрам, тогда и получится разбить на равномерные части.
Коннект нарисует ребра, но не разместит их в пространстве по кривой.
С коннектом у нас получится прямая траектория.
В общем можно ли красные ребра расположить между зелеными так,чтобы они равномерно распределились между собой + у них были прмоежуточные значения координат и поворта от зеленых крайних ребер ?
Здравствуйте. Подскажите как правильно построить сетку. При накидывании эдит поли увеличивается количество полигонов, в настройках lathe пробовал разные варианты, все лишние точки в сплайне удалил. Спасибо

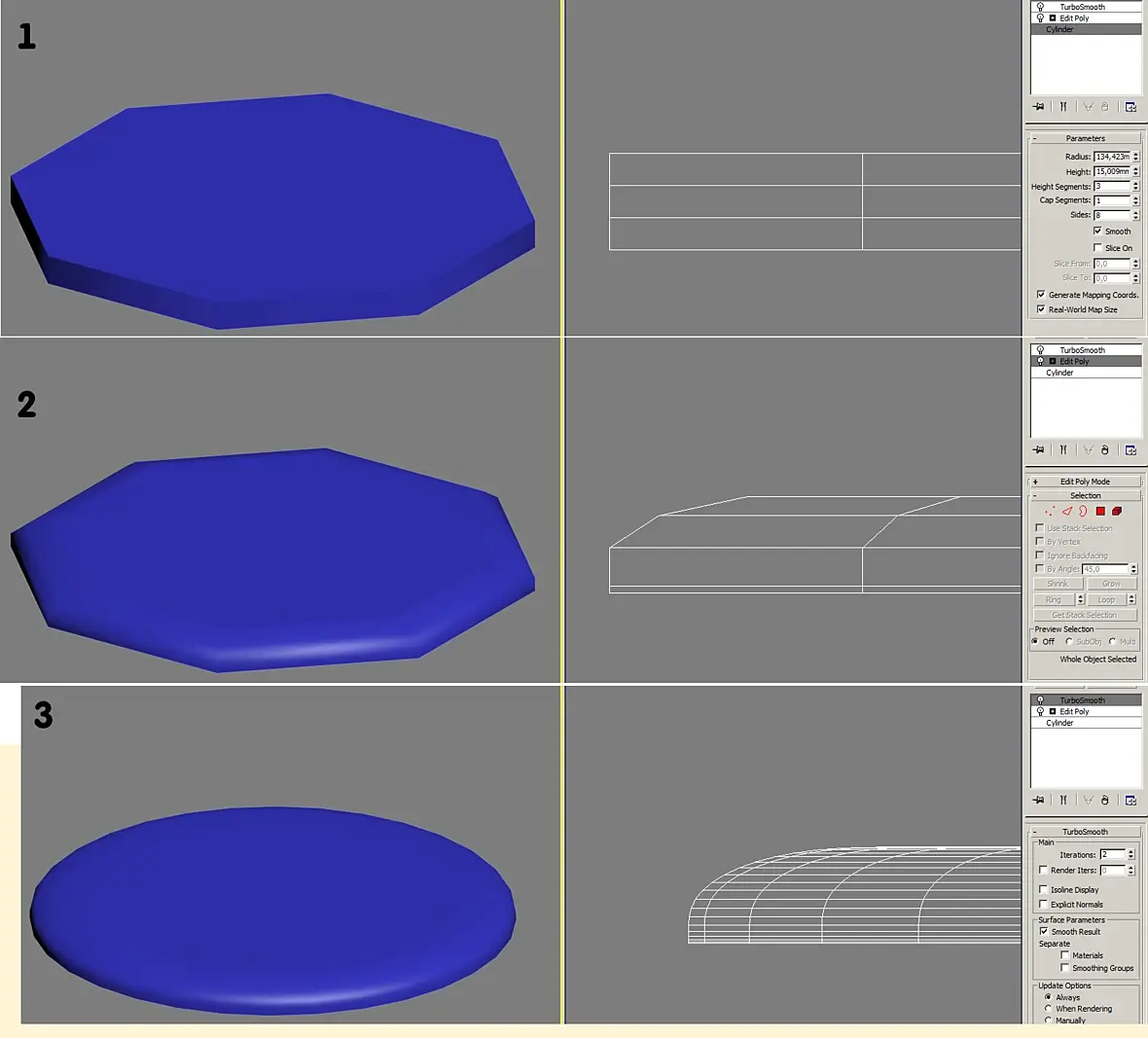

я-бы из цилиндра сделал, полигонами под турбосмуз.
Здравствуйте. Подскажите как правильно построить сетку. При накидывании эдит поли увеличивается количество полигонов, в настройках lathe пробовал разные варианты, все лишние точки в сплайне удалил. Спасибо
Проверьте в сплайне значение interpolation - steps, чем оно меньше там он более угловатыйCgfcb,j
Спасибо. Действительно помогло. Интересно конечно то,что отрезок ломается без образования точек а при накидывании эдит поли все становится на свои места( на месте изломов появляются точки). Спасибо
Цитата metalman:
Цитата PaulKorenchuk:
Здравствуйте. Подскажите как правильно построить сетку. При накидывании эдит поли увеличивается количество полигонов, в настройках lathe пробовал разные варианты, все лишние точки в сплайне удалил. Спасибо
я-бы из цилиндра сделал, полигонами под турбосмуз.
Спасибо. У меня будет стекло для часов. Изменил интерполяцию в сплайне и все стало на свои места.
